申请日2018.05.25
公开(公告)日2019.02.26
IPC分类号B01D29/03; B01D29/52; B01D29/96
摘要
本实用新型涉及一种可更换筛板的连续式污水过滤机。包括过滤池，在过滤池中部上方架设可转动且可沿过滤池宽度方向移动的转轴;在转轴外依次套设第一连接套、第二连接套、第三连接套、第四连接套，在第一连接套与第二连接套之间、第三连接套与第四连接套之间设置插管，连接套朝向相邻插管的端口内边缘延伸有凸出部，在插管中部设置分隔板，转轴贯穿分隔板且密封固接，凸出部可插入至该凸出部正对的插管内且尺寸相配合;围绕转轴设置第一筛板和第二筛板，第二连接套和第四连接套与第一筛板连接，第一连接套和第三连接套与第二筛板连接;还包括限制过滤池内竖直态筛板位置的固定机构。本实用新型无需中断污水过滤即可实现筛板清洁。
权利要求书

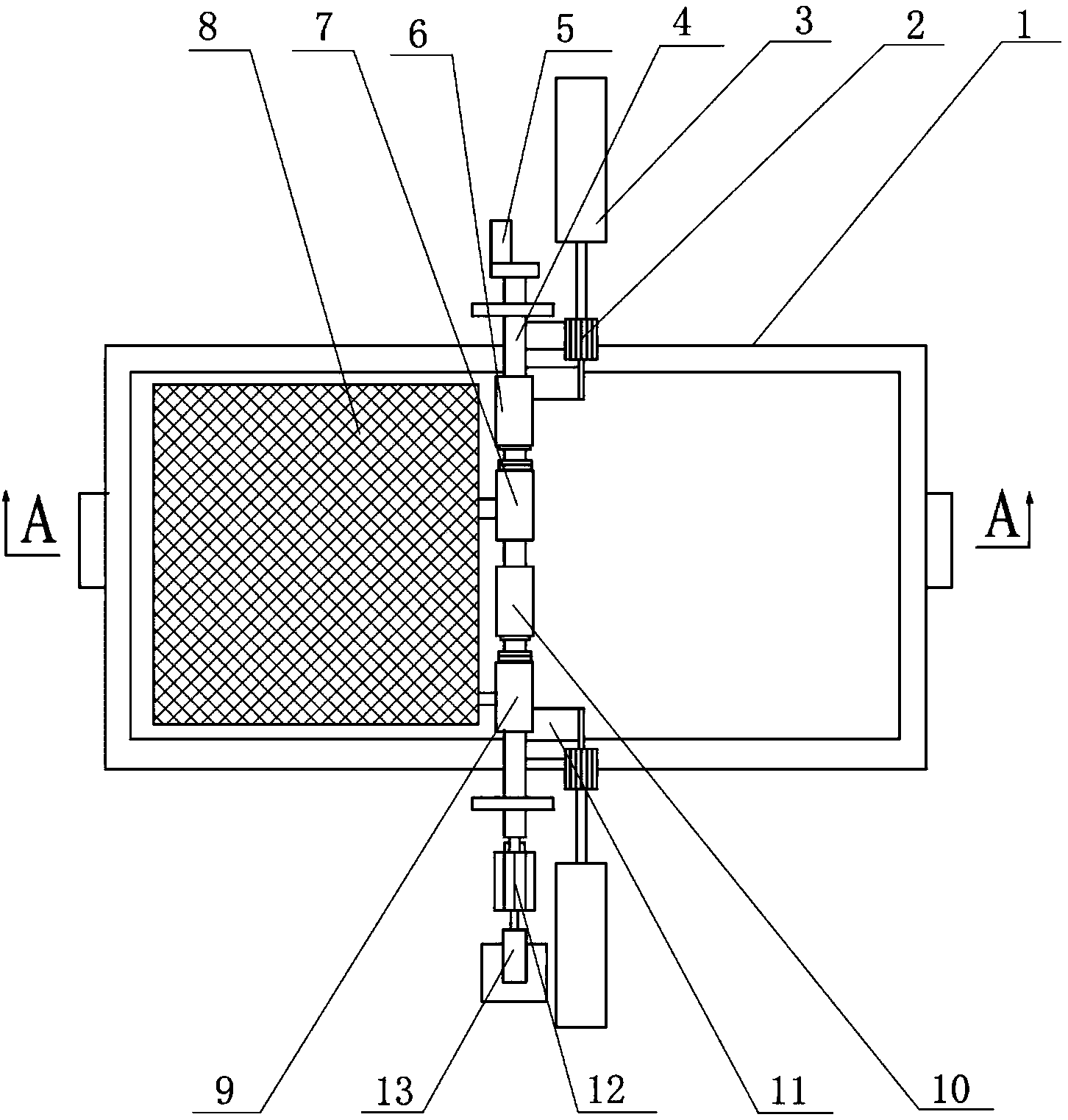

1.一种可更换筛板的连续式污水过滤机，其特征在于：包括过滤池(1)，在过滤池(1)的两端分别连通设置进水管和出水管，在过滤池(1)的中部上方架设有可转动且可沿过滤池(1)宽度方向移动的转轴(4)，转轴(4)与过滤池(1)宽度方向相平行且由第一电机(12)驱动转动，在第一电机(12)的外侧固设有与第一电机(12)轴线共线的第一气缸(13)，第一气缸(13)的缸杆与第一电机(12)固接;
在转轴(4)的外周沿其长度方向依次套设有第一连接套(6)、第二连接套(7)、第三连接套(10)、第四连接套(9)，四个连接套截面为矩形且与转轴(4)有间隙，相邻连接套间有间隔，在第一连接套(6)与第二连接套(7)之间、第三连接套(10)与第四连接套(9)之间均设置插管(16)，四个连接套的朝向相邻插管(16)的敞口端内边缘水平朝向插管(16)延伸有凸出部，所述插管(16)两端敞口且截面为矩形，在插管(16)中部设置分隔板，转轴(4)贯穿分隔板且密封固接，凸出部可插入至该凸出部所正对的插管(16)内且尺寸相配合;
围绕转轴(4)设置有第一筛板(8)和第二筛板(15)，在第一筛板(8)和第二筛板(15)边缘设置密封垫，第一筛板(8)和第二筛板(15)的结构、尺寸均相同，第二连接套(7)和第四连接套(9)均与第一筛板(8)连接，第一连接套(6)和第三连接套(10)均与第二筛板(15)连接;
还包括当第一筛板(8)或第二筛板(15)转至过滤池(1)内且位于竖直态时限制该筛板位置的固定机构，当过滤池(1)内的第一筛板(8)或第二筛板(15)转动至竖直态时与该筛板相连的两个连接套的凸出部与插管(16)正对。
2.根据权利要求1所述的可更换筛板的连续式污水过滤机，其特征在于：所述固定机构包括设置在过滤池(1)两侧的水平朝向过滤池(1)的第二气缸(3)，在第二气缸(3)的缸杆端部连接设置水平朝向过滤池(1)的第二电机(2)，第二电机(2)高于过滤池(1)侧壁上边缘且位于转轴(4)与出水管所在的过滤池(1)端面之间，在第二电机(2)的输出轴端部设置推板(11)，推板(11)的一端与第二电机(2)的输出轴固接，在过滤池(1)两侧壁的内表面开设固定槽，在固定槽内设置固定块(14)，当第一筛板(8)或第二筛板(15)转至过滤池(1)内且位于竖直态时固定块(14)和推板(11)位于该筛板的两侧且固定块(14)和推板(11)均与该筛板相接触，在过滤池(1)的两侧设置水平朝向过滤池(1)的第三气缸(5)，在第三气缸(5)与固定块(14)之间设置连杆，连杆一端与第三气缸(5)的缸杆固接、另一端穿过过滤池(1)的侧壁与固定块(14)固接，在连杆与过滤池(1)侧壁之间设置密封圈。
3.根据权利要求1所述的可更换筛板的连续式污水过滤机，其特征在于：在第一筛板(8)与第二连接套(7)之间、第二筛板(15)与第三连接套(10)之间均设置连接板，一个连接板的一端与第一筛板(8)固接、另一端与第二连接套(7)滑动连接，另一个连接板的一端与第二筛板(15)固接、另一端与第三连接套(10)滑动连接，在第二连接套(7)和第三连接套(10)的表面沿各自长度方向开设有截面为“T”字形的且贯穿第二连接套(7)和第三连接套(10)端面的插槽，在连接板的端面设置“T”字形插块，插槽和插块滑动连接，在第一筛板(8)和第四连接套(9)之间、第二筛板(15)与第一连接套(6)之间均设置连接轴，一个连接轴的一端与第一筛板(8)转动连接、另一端与第四连接套(9)滑动连接，另一个连接轴的一端与第二筛板(15)转动连接、另一端与第一连接套(6)滑动连接，在第四连接套(9)和第一连接套(6)的表面沿各自长度方向开设有截面为“T”字形的滑槽，在连接轴的端面设置“T”字形滑块，滑块和滑槽滑动连接，当第一筛板(8)的连接轴滑动至第四连接套(9)的外端时第一筛板(8)的连接板脱离第二连接套(7)，当第二筛板(15)的连接轴滑动至第一连接套(6)的外端时第二筛板(15)的连接板脱离第三连接套(10)。
说明书
一种可更换筛板的连续式污水过滤机
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种可更换筛板的连续式污水过滤机。
背景技术
污水处理前期需对水内杂质进行过滤，长期使用的筛板其表面会积留较多杂质，如不定期清洁会影响过滤效率，导致过滤速度变慢，因此需定时清洗过滤板方可保证污水正常处理，但是现有的过滤装置在清洗过滤筛板时需停止过滤设备运行，再取出过滤筛板或在过滤设备内清洁过滤板，导致污水处理工作中断，降低了处理效率。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种可在污水处理过程中进行筛板清洁的可更换筛板的连续式污水过滤机。
本实用新型为实现上述目的，采用以下技术方案：一种可更换筛板的连续式污水过滤机，包括过滤池，在过滤池的两端分别连通设置进水管和出水管，在过滤池的中部上方架设有可转动且可沿过滤池宽度方向移动的转轴，转轴与过滤池宽度方向相平行且由第一电机驱动转动，在第一电机的外侧固设有与第一电机轴线共线的第一气缸，第一气缸的缸杆与第一电机固接;
在转轴的外周沿其长度方向依次套设有第一连接套、第二连接套、第三连接套、第四连接套，四个连接套截面为矩形且与转轴有间隙，相邻连接套间有间隔，在第一连接套与第二连接套之间、第三连接套与第四连接套之间均设置插管，四个连接套的朝向相邻插管的敞口端内边缘水平朝向插管延伸有凸出部，所述插管两端敞口且截面为矩形，在插管中部设置分隔板，转轴贯穿分隔板且密封固接，凸出部可插入至该凸出部所正对的插管内且尺寸相配合;
围绕转轴设置有第一筛板和第二筛板，在第一筛板和第二筛板边缘设置密封垫，第一筛板和第二筛板的结构、尺寸均相同，第二连接套和第四连接套均与第一筛板连接，第一连接套和第三连接套均与第二筛板连接;
还包括当第一筛板或第二筛板转至过滤池内且位于竖直态时限制该筛板位置的固定机构，当过滤池内的第一筛板或第二筛板转动至竖直态时与该筛板相连的两个连接套的凸出部与插管正对。
优选地：所述固定机构包括设置在过滤池两侧的水平朝向过滤池的第二气缸，在第二气缸的缸杆端部连接设置水平朝向过滤池的第二电机，第二电机高于过滤池侧壁上边缘且位于转轴与出水管所在的过滤池端面之间，在第二电机的输出轴端部设置推板，推板的一端与第二电机的输出轴固接，在过滤池两侧壁的内表面开设固定槽，在固定槽内设置固定块，当第一筛板或第二筛板转至过滤池内且位于竖直态时固定块和推板位于该筛板的两侧且固定块和推板均与该筛板相接触，在过滤池的两侧设置水平朝向过滤池的第三气缸，在第三气缸与固定块之间设置连杆，连杆一端与第三气缸的缸杆固接、另一端穿过过滤池的侧壁与固定块固接，在连杆与过滤池侧壁之间设置密封圈。
优选地：在第一筛板与第二连接套之间、第二筛板与第三连接套之间均设置连接板，一个连接板的一端与第一筛板固接、另一端与第二连接套滑动连接，另一个连接板的一端与第二筛板固接、另一端与第三连接套滑动连接，在第二连接套和第三连接套的表面沿各自长度方向开设有截面为“T”字形的且贯穿第二连接套和第三连接套端面的插槽，在连接板的端面设置“T”字形插块，插槽和插块滑动连接，在第一筛板和第四连接套之间、第二筛板与第一连接套之间均设置连接轴，一个连接轴的一端与第一筛板转动连接、另一端与第四连接套滑动连接，另一个连接轴的一端与第二筛板转动连接、另一端与第一连接套滑动连接，在第四连接套和第一连接套的表面沿各自长度方向开设有截面为“T”字形的滑槽，在连接轴的端面设置“T”字形滑块，滑块和滑槽滑动连接，当第一筛板的连接轴滑动至第四连接套的外端时第一筛板的连接板脱离第二连接套，当第二筛板的连接轴滑动至第一连接套的外端时第二筛板的连接板脱离第三连接套。
本实用新型的有益效果是：本实用新型中在插管和插管两端的分别与两个筛板连接的连接套的作用下，转轴可带动不同的筛板转动，两个筛板可交替使用，随时更换，无需中断污水过滤处理，相较于传统清洁方式，本实用新型的使用灵活性、连续性更高。
