申请日2018.05.25
公开(公告)日2019.02.15
IPC分类号C02F9/14; C02F1/52; C02F1/56; C02F101/22
摘要
一种自动加药装置及应用该装置的污水处理系统，其中自动加药装置，包括PAC加药部分和PAM加药部分，PAC加药部分包括PAC真空加药罐，PAC真空加药罐包括位于PAC罐体底部的PAC计量加药部件，还包括与PAC罐体连接的PAC真空上料部件，计量加药部件的下方正对PAC搅拌罐，PAC搅拌罐连接PAC成品储液罐;PAM加药部分包括PAM真空加药罐，PAM真空加药罐包括位于PAM罐体底部的PAM计量加药部件，还包括与PAM罐体连接的PAM真空上料部件，计量加药部件的下方正对PAM搅拌罐，PAM搅拌罐连接PAM成品储液罐。本自动加药装置提高了加药精度，配合自动控制部件，节约了人工，降低了运行成本;本加药装置能有效避免人工操作的失误，保证污水处理的正常运行。
权利要求书
1.一种自动加药装置，包括PAC加药部分和PAM加药部分，其特征在于：所述PAC加药部分包括PAC真空加药罐，所述PAC真空加药罐包括位于PAC罐体底部的PAC计量加药部件，还包括与PAC罐体连接的PAC真空上料部件，所述计量加药部件的下方正对PAC搅拌罐，所述PAC搅拌罐连接PAC成品储液罐;所述PAM加药部分包括PAM真空加药罐，所述PAM真空加药罐包括位于PAM罐体底部的PAM计量加药部件，还包括与PAM罐体连接的PAM真空上料部件，所述计量加药部件的下方正对PAM搅拌罐，所述PAM搅拌罐连接PAM成品储液罐。
2.按照权利要求1所述的自动加药装置，其特征在于：所述PAC计量加药部件包括加药蝶阀，还包括设置在PAC罐体底部的称重传感器。
3.按照权利要求1所述的自动加药装置，其特征在于：所述PAM计量加药部件包括螺杆加药器，还包括设置在PAM罐体底部的称重传感器。
4.按照权利要求1所述的自动加药装置，其特征在于：所述PAC搅拌罐包括位于PAC搅拌罐罐体内部的搅拌轴，所述搅拌轴上设搅拌叶片，所述PAC搅拌罐罐体内部还设有PAC高液位传感器和PAC低液位传感器。
5.按照权利要求1所述的自动加药装置，其特征在于：所述PAM搅拌罐包括位于PAM搅拌罐罐体内部的搅拌轴，所述搅拌轴上设搅拌叶片，所述PAM搅拌罐罐体内部还设有PAM高液位传感器和PAC低液位传感器。
6.按照权利要求1所述的自动加药装置，其特征在于： PAC搅拌罐罐体底部经PAC放液阀与 PAC成品储液罐连接。
7.按照权利要求6所述的自动加药装置，其特征在于：所述PAC成品储液罐内还设有PAC成品液低液位传感器。
8.按照权利要求1所述的自动加药装置，其特征在于：PAM搅拌罐罐体底部经PAM放液阀与 PAM成品储液罐连接。
9.按照权利要求8所述的自动加药装置，其特征在于：PAM成品储液罐内还设有PAM成品液低液位传感器。
10.一种污水处理系统，包括调节池，所述调节池连接初沉池，所述初沉池连接内循环厌氧反应部件，所述内循环厌氧反应部件连接好氧反应部件，所述好氧反应部件连接二沉池，其特征在于：所述初沉池连接气浮机，所述气浮机包括自动加药装置，所述自动加药装置包括PAC加药部分和PAM加药部分，所述PAC加药部分包括PAC真空加药罐，所述PAC真空加药罐包括位于PAC罐体底部的PAC计量加药部件，还包括与PAC罐体连接的PAC真空上料部件，所述计量加药部件的下方正对PAC搅拌罐，所述PAC搅拌罐连接PAC成品储液罐;所述PAM加药部分包括PAM真空加药罐，所述PAM真空加药罐包括位于PAM罐体底部的PAM计量加药部件，还包括与PAM罐体连接的PAM真空上料部件，所述计量加药部件的下方正对PAM搅拌罐，所述PAM搅拌罐连接PAM成品储液罐。
说明书
一种自动加药装置及应用该装置的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种自动加药装置，还涉及应用该装置的污水处理系统。
背景技术
作为中药药企，排出的废水主要来源为：1)前处理车间洗药、泡药废水;2)提取车间煎煮废水和部分提取液;3)分离车间残渣;4)浓缩、制剂车间废水;5)瓶罐冲洗、管道及地面冲洗水;6)过滤后的污水等。其污水特点具有成份复杂、有机物含量高、毒性大、色度深和含盐量高，特别是生化性差的特点，属于较难处理的工业污水。
现有技术中，根据制药废水的水质特点，在处理过程中需要采用物化处理作为生化处理的预处理或后处理工序，目前应用的物化处理方法主要包括混凝、气浮、吸附、氨吹脱、离子交换和膜交换等方法。
对中药污水进行气浮物化处理中，需添加PAC(聚合氯化铝)以及PAM(聚丙烯酰胺)两种化学试剂，两种化学试剂需定时定量添加，且添加时为保证反应效果，需搅拌均匀布料。作为中等规模制药企业，一天添加总量大概700kg，传统的人工加料不仅耗费体力，且加料的均匀性无法保证，易造成加药不及时、药量偏差大等问题，进而影响污水处理系统的整体运行与净化效果。
发明内容

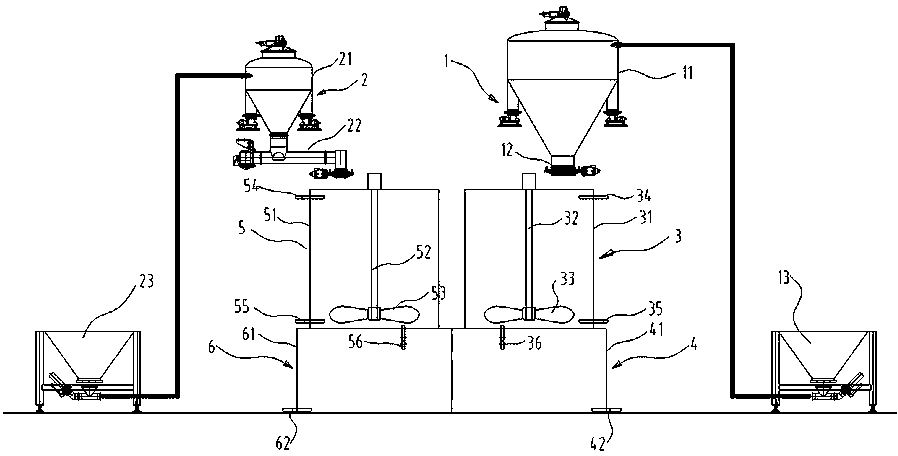

本实用新型的目的在于克服现有技术中存在的缺点，提供一种自动完成气浮机加药的加药装置，该装置节省了人工，且提升了加药的精准度，还提供一种采用该加药装置的污水处理系统，采用的技术方案是：一种自动加药装置，包括PAC加药部分和PAM加药部分，其特征在于：所述PAC加药部分包括PAC真空加药罐，所述PAC真空加药罐包括位于PAC罐体底部的PAC计量加药部件，还包括与PAC罐体连接的PAC真空上料部件，所述计量加药部件的下方正对PAC搅拌罐，所述PAC搅拌罐连接PAC成品储液罐;所述PAM加药部分包括PAM真空加药罐，所述PAM真空加药罐包括位于PAM罐体底部的PAM计量加药部件，还包括与PAM罐体连接的PAM真空上料部件，所述计量加药部件的下方正对PAM搅拌罐，所述PAM搅拌罐连接PAM成品储液罐。
PAC计量加药装置的具体结构是：所述PAC计量加药部件包括加药蝶阀，还包括设置在PAC罐体底部的称重传感器。
PAM计量加药装置的具体结构是：所述PAM计量加药部件包括螺杆加药器，还包括设置在PAM罐体底部的称重传感器。
为实现搅拌功能和液位检测功能之目的：所述PAC搅拌罐包括位于PAC搅拌罐罐体内部的搅拌轴，所述搅拌轴上设搅拌叶片，所述PAC搅拌罐罐体内部还设有PAC高液位传感器和PAC低液位传感器。所述PAM搅拌罐包括位于PAM搅拌罐罐体内部的搅拌轴，所述搅拌轴上设搅拌叶片，所述PAM搅拌罐罐体内部还设有PAM高液位传感器和PAC低液位传感器。
搅拌后的PAC溶液的流向为：PAC搅拌罐罐体底部经PAC放液阀与 PAC成品储液罐连接。当所述PAC成品储液罐内还设有PAC成品液低液位传感器。当液位传感器检测到PAM成品储液罐液位达到低位时，搅拌罐中的物料一次性输送至储液罐中。
搅拌后的PAM溶液流向为：PAM搅拌罐罐体底部经PAM放液阀与 PAM成品储液罐连接。PAM成品储液罐内还设有PAM成品液低液位传感器。当液位传感器检测到PAM成品储液罐液位达到低位时，搅拌罐中的物料一次性输送至储液罐中。
本实用新型的技术方案还有：一种污水处理系统，包括调节池，所述调节池连接初沉池，所述初沉池连接内循环厌氧反应部件，所述内循环厌氧反应部件连接好氧反应部件，所述好氧反应部件连接二沉池，其特征在于：所述初沉池连接气浮机，所述气浮机包括自动加药装置，所述自动加药装置包括PAC加药部分和PAM加药部分，所述PAC加药部分包括PAC真空加药罐，所述PAC真空加药罐包括位于PAC罐体底部的PAC计量加药部件，还包括与PAC罐体连接的PAC真空上料部件，所述计量加药部件的下方正对PAC搅拌罐，所述PAC搅拌罐连接PAC成品储液罐;所述PAM加药部分包括PAM真空加药罐，所述PAM真空加药罐包括位于PAM罐体底部的PAM计量加药部件，还包括与PAM罐体连接的PAM真空上料部件，所述计量加药部件的下方正对PAM搅拌罐，所述PAM搅拌罐连接PAM成品储液罐。
本实用新型的有益效果在于：本自动加药装置提高了加药精度，配合自动控制部件，节约了人工，降低了运行成本;本加药装置能有效避免人工操作的失误，保证污水处理的正常运行;本污水处理系统将收集而来的中药加工企业的污水，经絮凝、厌氧反应、生物降解和好氧反应处理，以符合排放要求的澄清水外排，将对环境的污染降至最低，具有环保性好之优点。
