申请日2018.05.20
公开(公告)日2019.01.25
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理装置的加药装置，包括搅拌仓和污水处理仓，所述搅拌仓的上表面固定连接有搅拌电机，所述搅拌仓下表面的出药口固定连接有出药管，所述出药管的正下方设有药斗，所述药斗的底部与污水处理仓的进药口固定连接，所述搅拌仓的表面固定连接有烘干机构，所述烘干机构包括导热硅脂一和套筒，所述导热硅脂一的内壁与搅拌电机的表面固定连接。本实用新型，通过上述结构之间的配合使用，解决了在实际使用中，由于加热装置会消耗电能用来供热，会使用大量的电能，不利于环境的可持续发展，而且产生的热量会影响搅拌电机的散热，使搅拌电机容易发生故障，给使用带来不便的问题。
权利要求书

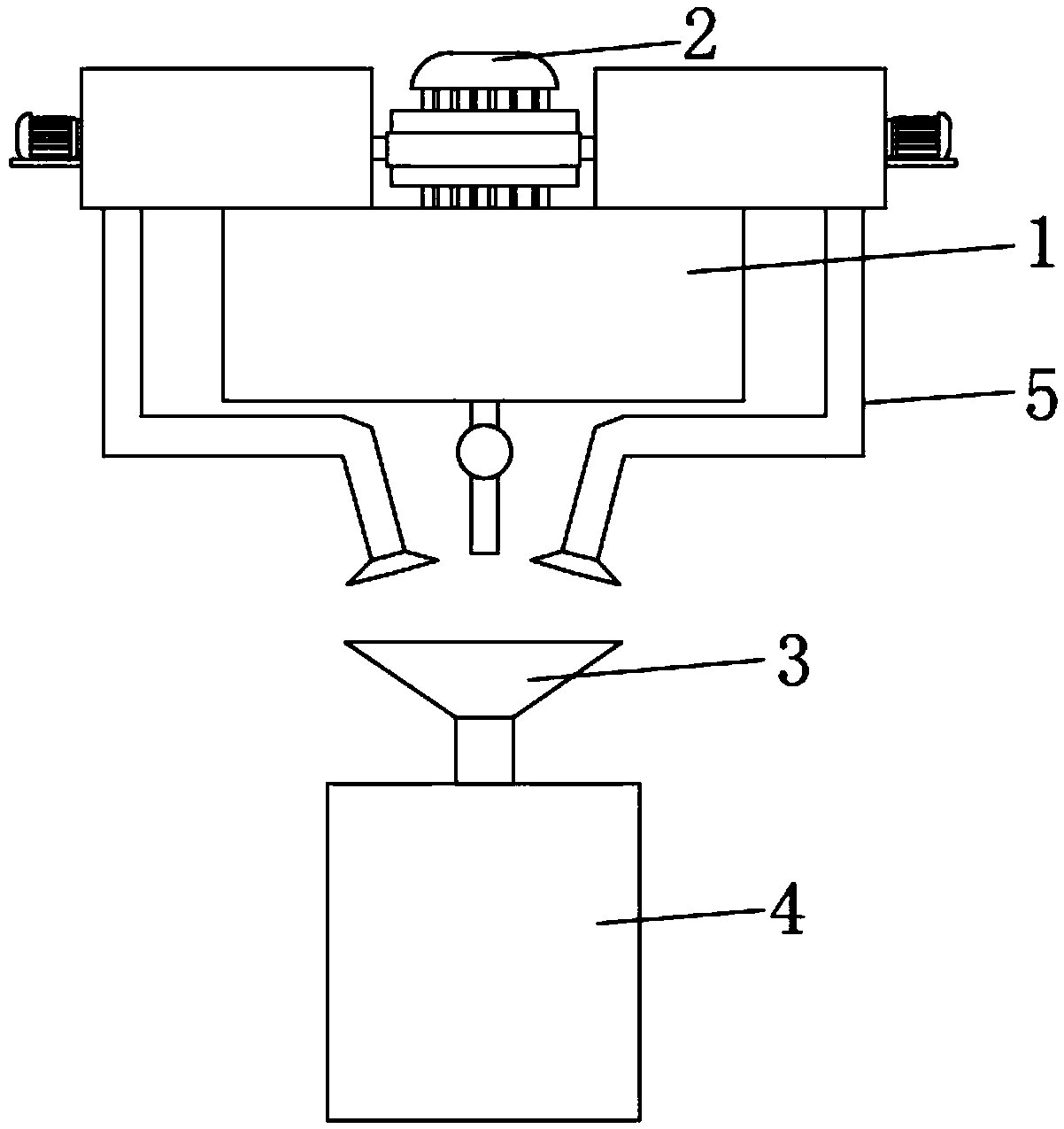

1.一种污水处理装置的加药装置，包括搅拌仓(1)和污水处理仓(4)，所述搅拌仓(1)的上表面固定连接有搅拌电机(2)，所述搅拌仓(1)下表面的出药口固定连接有出药管，所述出药管的正下方设有药斗(3)，所述药斗(3)的底部与污水处理仓(4)的进药口固定连接，其特征在于：所述搅拌仓(1)的表面固定连接有烘干机构(5);
所述烘干机构(5)包括导热硅脂一(6)和套筒(7)，所述导热硅脂一(6)的内壁与搅拌电机(2)的表面固定连接，所述套筒(7)的表面与搅拌仓(1)的上表面固定连接，所述套筒(7)的内壁设有铜棒(8)，所述导热硅脂一(6)的表面开设有与铜棒(8)固定连接的限位孔，所述套筒(7)的右端开设有通孔并通过通孔转动连接有转轴(9)，所述转轴(9)的左端固定连接有扇叶(10)，所述套筒(7)的右端固定连接有驱动电机(11)，所述驱动电机(11)上输出轴的左端与转轴(9)的右端固定连接，所述驱动电机(11)的下表面固定连接有支撑板(12)，所述支撑板(12)的左侧与套筒(7)的右端固定连接，所述套筒(7)上靠近右端的下表面开设有出风口，所述出风口的内壁固定连接有导管(13)，所述导管(13)的尾端固定连接有套管(14)，所述套管(14)的开口朝向药斗(3)。
2.根据权利要求1所述的一种污水处理装置的加药装置，其特征在于：所述导热硅脂一(6)的表面套有铜环(15),所述铜环(15)上正对铜棒(8)的表面开设有与铜棒(8)固定连接的通孔。
3.根据权利要求1所述的一种污水处理装置的加药装置，其特征在于：所述套筒(7)的数量为两个，且两个套筒(7)以搅拌电机(2)的竖直中心线对称设置。
4.根据权利要求1所述的一种污水处理装置的加药装置，其特征在于：所述铜棒(8)的表面缠绕有导热硅脂二(16)，所述导热硅脂二(16)为条状散热硅脂。
5.根据权利要求1所述的一种污水处理装置的加药装置，其特征在于：所述导管(13)上靠近尾部的内壁开设有橡胶垫，所述导管(13)通过橡胶垫固定连接有过滤网(17)。
6.根据权利要求1所述的一种污水处理装置的加药装置，其特征在于：所述套管(14)为圆台形套管，且套管(14)上口径相对较大的一端朝向套管(14)。
说明书
一种污水处理装置的加药装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理装置的加药装置。
背景技术
水资源是基础自然资源，是生态环境的控制性因素之一，同时又是战略性经济资源，是一个国家综合国力的有机组成部分。中国水资源人均占有量低，水资源供需矛盾突出，水资源利用率低，污染严重，为此必须进行大规模的改革和强有力的措施，包括节约用水，建立节水型工业，提高用水效率，加强水污染防治。现有的污水处理加药装置在使用过程中发现，现有加药设备经常会因溶药筒内的水汽蒸发而造成加药斗内壁面较为潮湿，导致部分具有较大黏性和腐蚀性的净水试剂黏附在加药斗内壁面上，不仅影响加药效果，而且还会造成加药斗被腐蚀损坏。在污水处理过程中，需要投加药剂进行处理净化，目前的加药方法是间断式加药，人工强度大，而且常常因为水质的随机变化，带来加药不准确的问题，为此人们提出一种污水处理的加药装置，如中国专利CN107043139A所公开的一种智能污水处理连续加药装置，包括加药装置和污水处理装置，所述加药装置上设置有加药口，所述加药装置内部设置有搅拌器，所述搅拌器上设置有电机，所述加药装置底部设置有出药管，所述出药管上设置有药液流量控制阀，该智能污水处理连续加药装置能实现连续加药功能，但是在实际使用中，由于加热装置会消耗电能用来供热，会使用大量的电能，不利于环境的可持续发展，而且产生的热量会影响搅拌电机的散热，使搅拌电机容易发生故障，给使用带来不便。
实用新型内容
本实用新型的目的在于提供一种污水处理装置的加药装置，对传统装置进行改进，解决了在实际使用中，由于加热装置会消耗电能用来供热，会使用大量的电能，不利于环境的可持续发展，而且产生的热量会影响搅拌电机的散热，使搅拌电机容易发生故障，给使用带来不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理装置的加药装置，包括搅拌仓和污水处理仓，所述搅拌仓的上表面固定连接有搅拌电机，所述搅拌仓下表面的出药口固定连接有出药管，所述出药管的正下方设有药斗，所述药斗的底部与污水处理仓的进药口固定连接，所述搅拌仓的表面固定连接有烘干机构。
所述烘干机构包括导热硅脂一和套筒，所述导热硅脂一的内壁与搅拌电机的表面固定连接，所述套筒的表面与搅拌仓的上表面固定连接，所述套筒的内壁设有铜棒，所述导热硅脂一的表面开设有与铜棒固定连接的限位孔，所述套筒的右端开设有通孔并通过通孔转动连接有转轴，所述转轴的左端固定连接有扇叶，所述套筒的右端固定连接有驱动电机，所述驱动电机上输出轴的左端与转轴的右端固定连接，所述驱动电机的下表面固定连接有支撑板，所述支撑板的左侧与套筒的右端固定连接，所述套筒上靠近右端的下表面开设有出风口，所述出风口的内壁固定连接有导管，所述导管的尾端固定连接有套管，所述套管的开口朝向药斗。
优选的，所述导热硅脂一的表面套有铜环,所述铜环上正对铜棒的表面开设有与铜棒固定连接的通孔。
优选的，所述套筒的数量为两个，且两个套筒以搅拌电机的竖直中心线对称设置。
优选的，所述铜棒的表面缠绕有导热硅脂二，所述导热硅脂二为条状散热硅脂。
优选的，所述导管上靠近尾部的内壁开设有橡胶垫，所述导管通过橡胶垫固定连接有过滤网。
优选的，所述套管为圆台形套管，且套管上口径相对较大的一端朝向套管。
与现有技术相比，本实用新型的有益效果如下：
一、本实用新型通过烘干机构的设置，一方面加快了搅拌电机的散热效率，降低了搅拌电机的工作温度，另一方面加快药斗内壁上残留药液的烘干速度，避免了能量的损失，符合可持续发展的理念。
二、本实用新型通过导热硅脂一和套筒使烘干机构与搅拌电机和搅拌仓建立连接，通过导热硅脂一和铜棒的配合使用，由于导热硅脂一材料以及属性上的特点，导热硅脂一能够与搅拌电机的表面进行全面的贴合，致使搅拌电机在工作时产生的热量能够更为全面的被导热硅脂一所吸收，导热硅脂一上吸收的热量一方面被传递至铜棒上，一方面导热硅脂一上的热量被传递至搅拌电机周边的空气当中，使搅拌电机周边的空气温度升高，从而降低了搅拌电机内部热量的积聚。
三、本实用新型通过套筒、铜棒、转轴、扇叶、驱动电机、支撑板、导管和套管之间的配合使用，当驱动电机接通电源后，会通过转轴带动扇叶的转动，使套筒内部的空气得以流动，铜棒上的热量流动的空气带走，同时搅拌电机周边较高温度的空气也被吸入进套筒中，此处的较高温度是相较于常温而言的，套筒中的气流经导管最终通过套管被吹向药斗的内壁上，通过较高温度空气的不断吹过，加快药斗内壁上残留药液的蒸发速度，避免具有较大黏性和腐蚀性的净水试剂黏附在药斗内壁上。
四、本实用新型通过上述结构之间的配合使用，解决了在实际使用中，由于加热装置会消耗电能用来供热，会使用大量的电能，不利于环境的可持续发展，而且产生的热量会影响搅拌电机的散热，使搅拌电机容易发生故障，给使用带来不便的问题。
