申请日2018.05.20
公开(公告)日2019.02.12
IPC分类号B05B1/28; B05B1/30
摘要
本实用新型涉及雾化喷嘴领域，具体为一种新型脱硫废水烟道雾化喷嘴，该新型脱硫废水烟道雾化喷嘴，采用在喷嘴主体的一端安装由弹性塑胶件构成的定位基体，并且在定位基体远离喷嘴主体的一侧表面设置开设调节槽，从而将定位基体分为多个可调节的导流片，在调节槽的侧壁内部开设相对应的滑动限位槽，以便于人们进行滑动封堵件的滑动安装，通过滑动封堵件对调节槽的间隙以及调节槽进行调节后的扩展间隙进行封堵，从而在人们扩大定位基体一端直径的过程中，保持其侧壁的密封性能，避免喷雾侧漏。
权利要求书

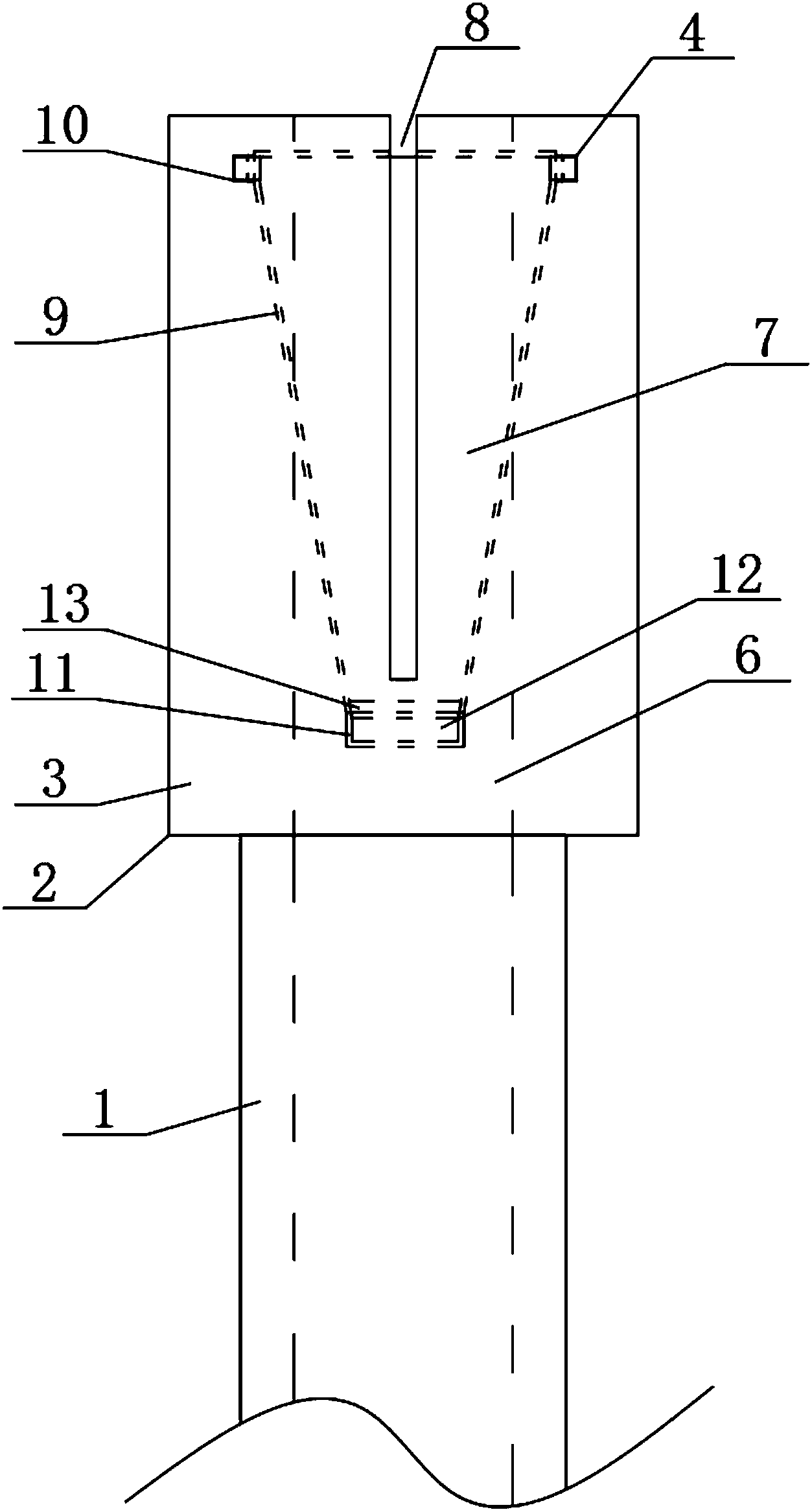

1.一种新型脱硫废水烟道雾化喷嘴，包括喷嘴主体(1)，所述喷嘴主体(1)的一端设置有导流组件(2)，其特征在于：所述导流组件(2)包括定位基体(3)和滑动封堵组件(4)，所述导流组件(2)的内侧设置有调节滑动杆(5)，所述定位基体(3)的一端固定安装在喷嘴主体(1)的一端，且定位基体(3)的内部开设有与喷嘴主体(1)相对应的导流通孔(6)，所述滑动封堵组件(4)包括滑动封堵件(7)、调节槽(8)、滑动限位槽(9)、侧向定位槽(10)、底部定位槽(11)、卡位板(12)和连接板(13)，所述调节槽(8)开设在定位基体(3)的表面，所述底部定位槽(11)开设在定位基体(3)的内部位于调节槽(8)的下方位置，所述滑动限位槽(9)的数量为两组，且对称开设在定位基体(3)内部位于调节槽(8)相对应的两侧壁相对应的位置，所述侧向定位槽(10)开设在滑动限位槽(9)远离调节槽(8)的一侧，所述卡位板(12)与侧向定位槽(10)以及底部定位槽(11)为一一对应结构，且卡位板(12)滑动卡接在其相对应的侧向定位槽(10)的内部以及底部定位槽(11)的内部，所述连接板(13)固定安装在卡位板(12)靠近滑动限位槽(9)的一侧，所述连接板(13)的另一端穿过其对应的侧向定位槽(10)或底部定位槽(11)的侧壁到达滑动限位槽(9)的内部，所述滑动封堵件(7)设置在调节槽(8)的内部，所述滑动封堵件(7)的两侧均滑动插接在相对应的滑动限位槽(9)的内部，且与滑动限位槽(9)内部的连接板(13)固定连接，所述调节滑动杆(5)包括定位杆(14)和滑动杆(15)，所述定位杆(14)的一端与定位基体(3)的导流通孔(6)内壁连接固定，所述滑动杆(15)设置在定位杆(14)的另一侧，所述定位杆(14)的表面开设有转动限位插槽(16)，所述滑动杆(15)的一端滑动插接在转动限位插槽(16)的内部，所述滑动杆(15)的另一端穿过定位基体(3)的侧壁到达定位基体(3)的外部，所述定位基体(3)的内部开设有与滑动杆(15)相对应的导向通孔(17)，所述滑动杆(15)的另一端穿过导向通孔(17)到达定位基体(3)的外部，且滑动杆(15)位于定位基体(3)的外部端固定安装有转盘(18)。
2.根据权利要求1所述的一种新型脱硫废水烟道雾化喷嘴，其特征在于：所述滑动封堵组件(4)为四组，且在定位基体(3)的内部对称设置，所述定位基体(3)为弹性塑胶件。
3.根据权利要求1所述的一种新型脱硫废水烟道雾化喷嘴，其特征在于：所述滑动杆(15)的外侧壁以及导向通孔(17)的内侧壁均设置有螺纹固定层，且滑动杆(15)通过相对应的螺纹固定层螺纹固定在导向通孔(17)的内部。
4.根据权利要求1所述的一种新型脱硫废水烟道雾化喷嘴，其特征在于：所述滑动封堵组件(4)与调节滑动杆(5)为二比一对应结构，且两组的滑动封堵组件(4)对称设置在调节滑动杆(5)的两侧。
说明书
一种新型脱硫废水烟道雾化喷嘴
技术领域
本实用新型涉及雾化喷嘴领域，具体为一种新型脱硫废水烟道雾化喷嘴。
背景技术
现有雾化喷嘴，结构固定，造成喷雾范围不可调，不便于人们根据使用需求的不同调节使用。
实用新型内容
本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种新型脱硫废水烟道雾化喷嘴。
为实现上述目的，本实用新型提供如下技术方案：
一种新型脱硫废水烟道雾化喷嘴，包括喷嘴主体，所述喷嘴主体的一端设置有导流组件，所述导流组件包括定位基体和滑动封堵组件，所述导流组件的内侧设置有调节滑动杆，所述定位基体的一端固定安装在喷嘴主体的一端，且定位基体的内部开设有与喷嘴主体相对应的导流通孔，所述滑动封堵组件包括滑动封堵件、调节槽、滑动限位槽、侧向定位槽、底部定位槽、卡位板和连接板，所述调节槽开设在定位基体的表面，所述底部定位槽开设在定位基体的内部位于调节槽的下方位置，所述滑动限位槽的数量为两组，且对称开设在定位基体内部位于调节槽相对应的两侧壁相对应的位置，所述侧向定位槽开设在滑动限位槽远离调节槽的一侧，所述卡位板与侧向定位槽以及底部定位槽为一一对应结构，且卡位板滑动卡接在其相对应的侧向定位槽的内部以及底部定位槽的内部，所述连接板固定安装在卡位板靠近滑动限位槽的一侧，所述连接板的另一端穿过其对应的侧向定位槽或底部定位槽的侧壁到达滑动限位槽的内部，所述滑动封堵件设置在调节槽的内部，所述滑动封堵件的两侧均滑动插接在相对应的滑动限位槽的内部，且与滑动限位槽内部的连接板固定连接，所述调节滑动杆包括定位杆和滑动杆，所述定位杆的一端与定位基体的导流通孔内壁连接固定，所述滑动杆设置在定位杆的另一侧，所述定位杆的表面开设有转动限位插槽，所述滑动杆的一端滑动插接在转动限位插槽的内部，所述滑动杆的另一端穿过定位基体的侧壁到达定位基体的外部，所述定位基体的内部开设有与滑动杆相对应的导向通孔，所述滑动杆的另一端穿过导向通孔到达定位基体的外部，且滑动杆位于定位基体的外部端固定安装有转盘。
优选的，所述滑动封堵组件为四组，且在定位基体的内部对称设置，所述定位基体为弹性塑胶件。
优选的，所述滑动杆的外侧壁以及导向通孔的内侧壁均设置有螺纹固定层，且滑动杆通过相对应的螺纹固定层螺纹固定在导向通孔的内部。
优选的，所述滑动封堵组件与调节滑动杆为二比一对应结构，且两组的滑动封堵组件对称设置在调节滑动杆的两侧。
与现有技术相比，本实用新型的有益效果是：该新型脱硫废水烟道雾化喷嘴，采用在喷嘴主体的一端安装由弹性塑胶件构成的定位基体，并且在定位基体远离喷嘴主体的一侧表面设置开设调节槽，从而将定位基体分为多个可调节的导流片，在调节槽的侧壁内部开设相对应的滑动限位槽，以便于人们进行滑动封堵件的滑动安装，通过滑动封堵件对调节槽的间隙以及调节槽进行调节后的扩展间隙进行封堵，从而在人们扩大定位基体一端直径的过程中，保持其侧壁的密封性能，避免喷雾侧漏，通过在滑动限位槽的内侧以及底部开设侧向定位槽以及底面定位槽进行卡位板的安装，且在卡位板的一侧表面设置连接板与滑动封堵件进行连接固定，从而保持滑动封堵件位置的稳固，避免在调节定位基体的过程中造成滑动封堵件滑脱的现象，在定位基体的导流通孔内壁设置由定位杆和滑动杆构成的调节滑动杆，将定位杆的一端与导流通孔的内壁连接固定，将滑动杆的一端滑动插接在转动限位插槽的内部，同时另一端穿过定位基体的管壁到达定位基体的外部，通过在滑动杆外壁以及导向通孔的内壁设置螺纹层，采用螺纹固定的方式，将滑动杆位置进行固定，以保持定位基体调节后的位置限定，通过在滑动杆位于定位基体外端设置转盘，方便人们进行转动滑动杆进行调节槽分隔后的定位基体侧壁的位置调节，从而扩大定位基体一端的管径，使得喷雾范围可调节。
