申请日2019.01.09
公开(公告)日2019.10.11
IPC分类号B24B57/00
摘要
本实用新型提出了一种磨板机废水回收系统，包括回收仓，回收仓的上端设置有进液管，回收仓内设置有倾斜向下的过滤组件，过滤组件与振动机构相连，过滤组件下端的回收仓上设置有废屑出口，废屑出口处设置有密封机构，过滤组件下方的回收仓内设置有锥形的间隔板，间隔板的底部设置有出液口。本实用新型通过振动机构振动过滤组件使别分离的金属碎屑沿过滤组件下滑至废屑出口处，避免金属碎屑堵塞过滤组件，影响冷却液回收的效率，也延长过滤组件的使用寿命。
权利要求书

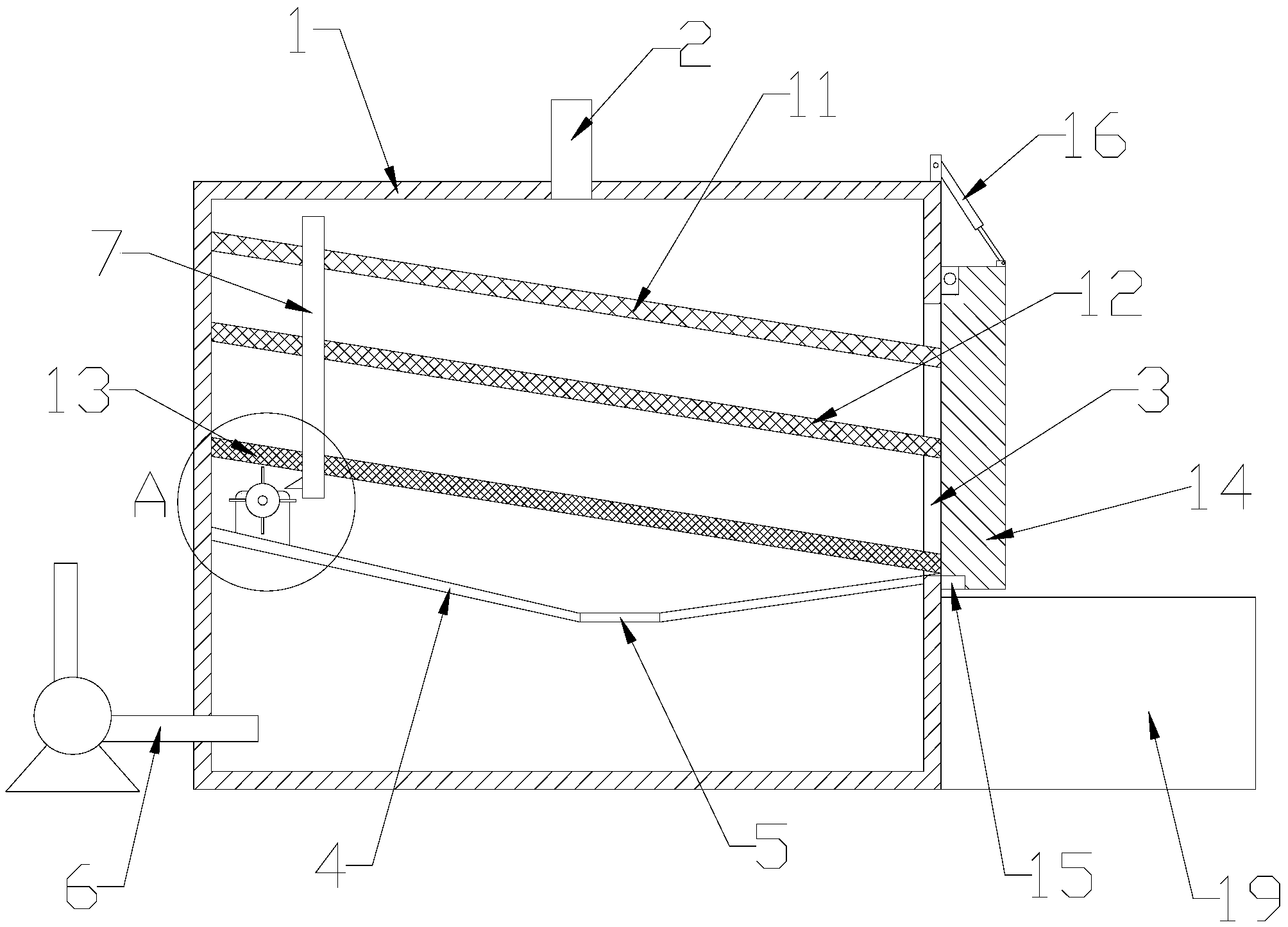

1.一种磨板机废水回收系统，其特征在于：包括回收仓(1)，回收仓(1)的上端设置有进液管(2)，回收仓(1)内设置有倾斜向下的过滤组件，过滤组件与振动机构相连，过滤组件下端的回收仓(1)上设置有废屑出口(3)，废屑出口(3)处设置有密封机构，过滤组件下方的回收仓(1)内设置有锥形的间隔板(4)，间隔板(4)的底部设置有出液口(5)。
2.根据权利要求1所述的一种磨板机废水回收系统，其特征在于：振动机构包括与过滤组件上端相连的振动杆(7)，过滤组件下方的振动杆(7)上设置有楔形块(8)，楔形块(8)下方的间隔板(4)上设置有推动组件，推动组件包括竖向的旋转盘(9)，旋转盘(9)边缘沿周向均布有条形板(10)，旋转盘(9)与驱动电机相连，驱动电机安装在间隔板(4)上。
3.根据权利要求2所述的一种磨板机废水回收系统，其特征在于：过滤组件包括从上到下依次与振动杆(7)相连的第一过滤网(11)、第二过滤网(12)和第三过滤网(13)，第一过滤网(11)、第二过滤网(12)和第三过滤网(13)的网孔依次减小。
4.根据权利要求1所述的一种磨板机废水回收系统，其特征在于：密封机构包括密封门(14)，密封门(14)朝向废屑出口(3)的一侧沿边缘设置有密封垫(18)，密封门(14)上端的一侧与回收仓(1)铰接，另一侧与伸缩气缸(16)的一端铰接，伸缩气缸(16)的另一端与回收仓(1)的上端铰接。
5.根据权利要求1所述的一种磨板机废水回收系统，其特征在于：密封机构的下方设置有废屑收纳仓(19)。
6.根据权利要求4所述的一种磨板机废水回收系统，其特征在于：废屑出口(3)下方的回收仓(1)外壁上设置有铁板(17)，密封门(14)朝向废屑出口(3)的一侧下端设置有与铁板(17)配合的电磁铁(15)。
7.根据权利要求1所述的一种磨板机废水回收系统，其特征在于：间隔板(4)下方的回收仓(1)上设置有出液管(6)。
说明书
一种磨板机废水回收系统
技术领域
本实用新型涉及金属板加工技术领域，特别是指一种磨板机废水回收系统。
背景技术
金属板如镁板在打磨过程中，会产生大量的热和金属碎屑，需要冷却液进行冷却，以保证后续的打磨工作，若使用后的冷却液直接外排，不仅污染环境，而且浪费资源，提高金属板的加工成本，而使用后的冷却液中含有金属碎屑和杂质，需要进行分离，现有的过滤分离装置通常采用水平或者倾斜的过滤网进行冷却液和金属碎屑的分离，最后通过推板统一清除过滤网上侧的金属碎屑，金属碎屑容易堵塞过滤网，影响后续的过滤分离。
实用新型内容
本实用新型提出一种磨板机废水回收系统，通过振动机构振动过滤组件使别分离的金属碎屑沿过滤组件下滑至废屑出口处，避免金属碎屑堵塞过滤组件，影响冷却液回收的效率，也延长过滤组件的使用寿命。
本实用新型的技术方案是这样实现的：一种磨板机废水回收系统，包括回收仓，回收仓的上端设置有进液管，回收仓内设置有倾斜向下的过滤组件，过滤组件与振动机构相连，过滤组件下端的回收仓上设置有废屑出口，废屑出口处设置有密封机构，过滤组件下方的回收仓内设置有锥形的间隔板，间隔板的底部设置有出液口。
进一步地，振动机构包括与过滤组件上端相连的振动杆，过滤组件下方的振动杆上设置有楔形块，楔形块下方的间隔板上设置有推动组件，推动组件包括竖向的旋转盘，旋转盘边缘沿周向均布有条形板，旋转盘与驱动电机相连，驱动电机安装在间隔板上。
进一步地，过滤组件包括从上到下依次与振动杆相连的第一过滤网、第二过滤网和第三过滤网，第一过滤网、第二过滤网和第三过滤网的网孔依次减小。
进一步地，密封机构包括密封门，密封门朝向废屑出口的一侧沿边缘设置有密封垫，密封门上端的一侧与回收仓铰接，另一侧与伸缩气缸的一端铰接，伸缩气缸的另一端与回收仓的上端铰接。
进一步地，密封机构的下方设置有废屑收纳仓。
进一步地，废屑出口下方的回收仓外壁上设置有铁板，密封门朝向废屑出口的一侧下端设置有与铁板配合的电磁铁。
进一步地，间隔板下方的回收仓上设置有出液管。
本实用新型的有益效果：本实用新型通过振动机构振动过滤组件使别分离的金属碎屑沿过滤组件下滑至废屑出口处，避免金属碎屑堵塞过滤组件，影响冷却液回收的效率，也延长过滤组件的使用寿命，而过滤后的冷却液经出液口进入回收仓的底部进行储存。
本实用新型过滤组件采用三层过滤，提高回收冷却液的洁净度，同时也能减缓过滤网的堵塞，振动机构通过条形板和振动杆的配合，振动杆可同时带动三层过滤网的振动;通过电磁铁和铁板以及密封垫的配合，避免废屑出口处漏水。
