申请日2019.06.28
公开(公告)日2019.08.13
IPC分类号C02F7/00; C02F3/02
摘要
本发明涉及污水治理技术领域，尤其涉及黑臭水体微纳米曝气处理设备，其中，加压混合装置用于对水和气体进行混合，且混合后贮存至气液混合压力罐内，检测系统实时检测进入加压混合装置的进水压力和进气压力，以及检测加压混合装置内部温度及出水溶氧量，控制系统根据检测系统的检测数据调节进水量、进气量，并控制启动引水装置，引水装置用于加压混合装置启动前的引水，分配装置与气液混合压力罐连接，用于混合液的多管路多点分配输送;释放装置将分配装置所输送的混合液以微纳米气泡形式进行释放。通过本装置的作用，使得经释放器释放的气体在水体扰动的过程中延长溶氧时间，同时将气泡进行破碎形成更加均匀的微小气泡，从而有效提高溶氧效率。
权利要求书

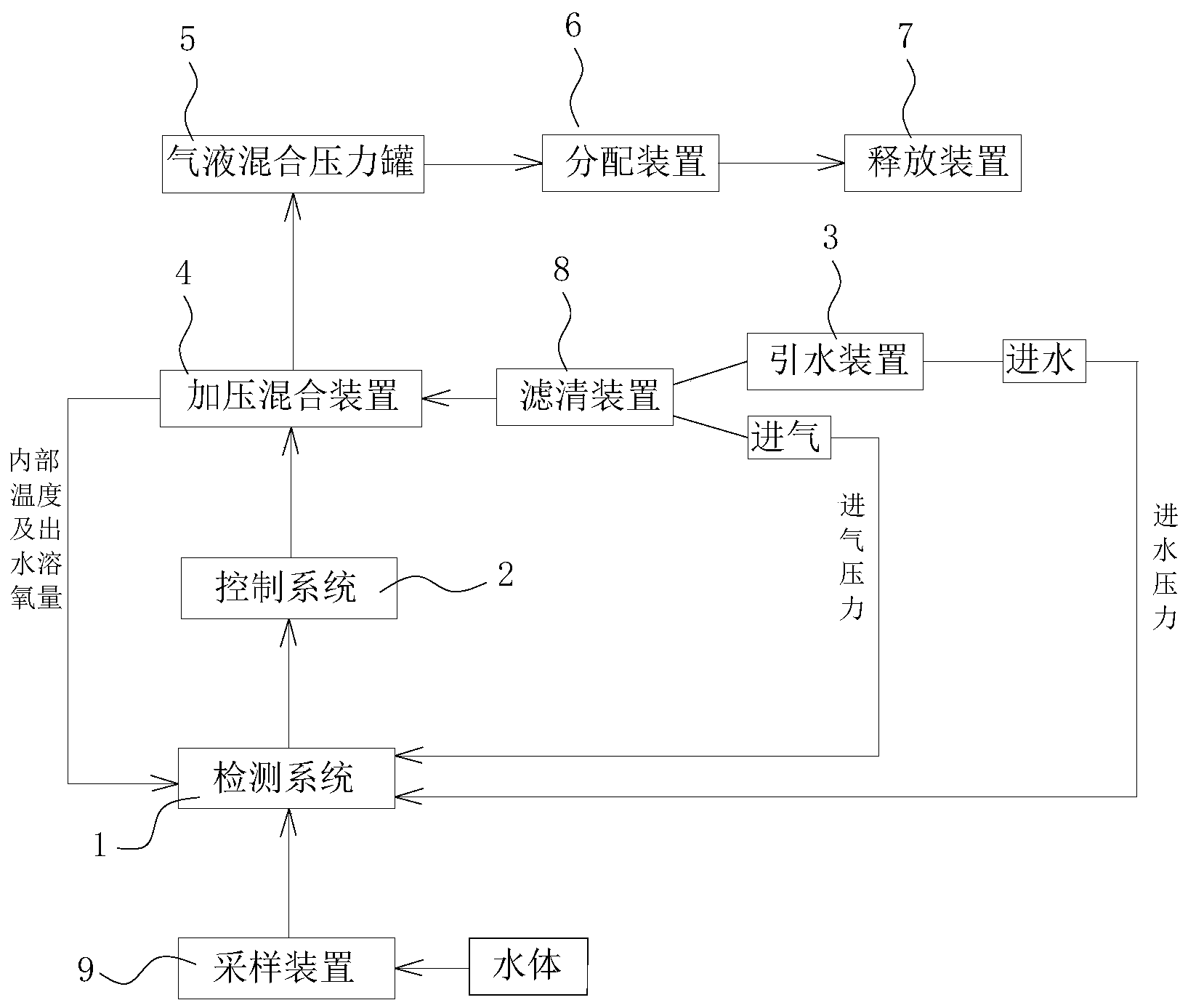

1.一种黑臭水体微纳米曝气处理设备，其特征在于，包括检测系统(1)、控制系统(2)、引水装置(3)、加压混合装置(4)、气液混合压力罐(5)、分配装置(6)和释放装置(7)，所述加压混合装置(4)用于对水和气体进行混合，且混合后贮存至所述气液混合压力罐(5)内，所述检测系统(1)实时检测进入所述加压混合装置(4)的进水压力和进气压力，以及检测所述加压混合装置(4)内部温度及出水溶氧量，所述控制系统(2)根据所述检测系统(1)的检测数据调节进水量、进气量，并控制启动所述引水装置(3)，所述引水装置(3)用于所述加压混合装置(4)启动前的引水，所述分配装置(6)与所述气液混合压力罐(5)连接，用于混合液的多管路多点分配输送;所述释放装置(7)将所述分配装置(6)所输送的混合液以微纳米气泡形式进行释放。
2.根据权利要求1所述的黑臭水体微纳米曝气处理设备，其特征在于，还包括滤清装置(8)，分别用于对进入所述加压混合装置(4)的气体和水进行过滤。
3.根据权利要求1所述的黑臭水体微纳米曝气处理设备，其特征在于，所述引水装置(3)还用于对所述加压混合装置(4)的冷水却进行供给。
4.根据权利要求1所述的黑臭水体微纳米曝气处理设备，其特征在于，所述释放装置(7)为曝气盘结构，包括与分配装置(6)的管路联通的空腔主体(71)，所述空腔主体(71)上设置有成圆周分布的至少3个出气孔道(72)，所述出气孔道(72)用于联通所述空腔主体(71)内部与外部水体，且相对于所述圆周轴线倾斜设置，使得所出气泡搅动局部水流，所述圆周中部设置有旋叶结构(73)，所述旋叶结构(73)用于在所述出气孔道(72)所出气体的气流推动下转动，同时在旋转的过程中将气泡拍打击碎。
5.根据权利要求4所述的黑臭水体微纳米曝气处理设备，其特征在于，所述旋叶结构(73)的叶片数量大于等于所述出气孔道(72)的数量。
6.根据权利要求4所述的黑臭水体微纳米曝气处理设备，其特征在于，所述空腔主体(71)上位于所述出气孔道(72)出气口的设置面上围绕所述旋叶结构(73)转轴均匀分布有至少3根树脂条(74)，所述树脂条(74)的长度方向平行于所述旋叶结构(73)的转轴方向，且所述树脂条(74)上设置有酶。
7.根据权利要求6所述的黑臭水体微纳米曝气处理设备，其特征在于，各所述树脂条(74)顶部通过圆环(75)固定。
8.根据权利要求4所述的黑臭水体微纳米曝气处理设备，其特征在于，所述旋叶结构(73)中部设置有孔状结构，所述旋叶结构(73)套设于与所述空腔主体(71)内部联通的支撑管(76)上，二者间留有间隙，且通过所述支撑管(76)外侧的台阶面实现所述旋叶结构(73)一侧的限位，来自所述分配装置(6)的管路套设于所述支撑管(76)上为所述空腔主体(71)内部供气，且实现所述旋叶结构(73)另一侧的限位。
9.根据权利要求1所述的黑臭水体微纳米曝气处理设备，其特征在于，还包括采样装置(9)，所述采样装置(9)用于对所述黑臭水体进行采样，并对所采集样本进行检测，从而为所述控制系统(2)提供控制依据。
说明书
一种黑臭水体微纳米曝气处理设备
技术领域
本发明涉及污水治理技术领域，尤其涉及一种黑臭水体微纳米曝气处理设备。
背景技术
目前，水体黑臭的主要原因在于水体自净能力降低，有机污染物排入水体，微生物好氧分解使水体中耗氧速率大于复氧速率，溶解氧逐渐被消耗殆尽，造成水体缺氧，从而在缺氧水体中，有机污染物被厌氧分解，产生不同类型的黑臭类物质，呈现水体黑臭，黑臭物质产生强烈黑臭，对环境造成了较大影响。
鉴于上述情况，本发明人基于从事此类产品工程应用多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种黑臭水体微纳米曝气处理设备，使其更具有实用性。
发明内容
本发明要解决的问题是提供一种黑臭水体微纳米曝气处理设备，从而实现水体的快速富氧，从而提高污染物降解速率。
为了达到上述目的，本发明所采用的技术方案是：一种黑臭水体微纳米曝气处理设备，包括检测系统、控制系统、引水装置、加压混合装置、气液混合压力罐、分配装置和释放装置，所述加压混合装置用于对水和气体进行混合，且混合后贮存至所述气液混合压力罐内，所述检测系统实时检测进入所述加压混合装置的进水压力和进气压力，以及检测所述加压混合装置内部温度及出水溶氧量，所述控制系统根据所述检测系统的检测数据调节进水量、进气量，并控制启动所述引水装置，所述引水装置用于所述加压混合装置启动前的引水，所述分配装置与所述气液混合压力罐连接，用于混合液的多管路多点分配输送;所述释放装置将所述分配装置所输送的混合液以微纳米气泡形式进行释放。
进一步地，还包括滤清装置，分别用于对进入所述加压混合装置的气体和水进行过滤。
进一步地，所述引水装置还用于对所述加压混合装置的冷水却进行供给。
进一步地，所述释放装置为曝气盘结构，包括与分配装置的管路联通的空腔主体，所述空腔主体上设置有成圆周分布的至少3个出气孔道，所述出气孔道用于联通所述空腔主体内部与外部水体，且相对于所述圆周轴线倾斜设置，使得所出气泡搅动局部水流，所述圆周中部设置有旋叶结构，所述旋叶结构用于在所述出气孔道所出气体的气流推动下转动，同时在旋转的过程中将气泡拍打击碎。
进一步地，所述旋叶结构的叶片数量大于等于所述出气孔道的数量。
进一步地，所述空腔主体上位于所述出气孔道出气口的设置面上围绕所述旋叶结构转轴均匀分布有至少3根树脂条，所述树脂条的长度方向平行于所述旋叶结构的转轴方向，且所述树脂条上设置有酶。
进一步地，各所述树脂条顶部通过圆环固定。
进一步地，所述旋叶结构中部设置有孔状结构，所述旋叶结构套设于与所述空腔主体内部联通的支撑管上，二者间留有间隙，且通过所述支撑管外侧的台阶面实现所述旋叶结构一侧的限位，来自所述分配装置的管路套设于所述支撑管上为所述空腔主体内部供气，且实现所述旋叶结构另一侧的限位。
进一步地，还包括采样装置，所述采样装置用于对所述黑臭水体进行采样，并对所采集样本进行检测，从而为所述控制系统提供控制依据。
通过上述技术方案，本发明的有益效果是：
通过本发明中黑臭水体微纳米曝气处理设备的作用，使得经释放装置释放的气体在水体扰动的过程中延长溶氧时间，同时将气泡进行破碎形成更加均匀的微小气泡，从而有效提高溶氧效率。（发明人黄晓琦;黄朝阳;高峰;贺金林）
