申请日2019.12.25
公开(公告)日2020.03.27
IPC分类号C02F11/00
摘要
本发明公开了双旋转搅拌微循环污泥处理装置，包括液压缸，液压缸的下部设有活塞杆，活塞杆的下端设有升降仓，升降仓的两端均设有旋转盘，旋转盘的轴向位置设有从动轴，旋转盘上设有若干安装孔;液压缸的下部安装在中板上，中板的下方设有底板，底板与中板的两端之间设有导向轴，导向轴的外周面套装有滑管，滑管的轴向位置设有滑槽，滑管通过滑槽套装在导向轴的外周面，液压缸的上部设有顶座，中板上设有底座，底座与顶座的四角位置均设有对接轴;旋转盘包括外盘体，外盘体的轴中心位置设有内盘体，内盘体套装在从动轴的外周面，外盘体的边缘位置设有一圈搅拌管。本发大大提高了对污泥进行快速搅拌的效率;对污泥进行双旋转搅拌处理效率更加高。
权利要求书
1.双旋转搅拌微循环污泥处理装置，包括液压缸，液压缸的下部设有活塞杆，活塞杆的下端设有升降仓，升降仓的两端均设有旋转盘，旋转盘的轴向位置设有从动轴，旋转盘上设有若干安装孔;
其特征在于：液压缸的下部安装在中板上，中板的下方设有底板，底板与中板的两端之间设有导向轴，导向轴的外周面套装有滑管，滑管的轴向位置设有滑槽，滑管通过滑槽套装在导向轴的外周面，液压缸的上部设有顶座，中板上设有底座，底座与顶座的四角位置均设有对接轴;
旋转盘包括外盘体，外盘体的轴中心位置设有内盘体，内盘体套装在从动轴的外周面，外盘体的边缘位置设有一圈搅拌管，搅拌管安装在安装孔位置;搅拌管包括管体，每根管体的表面均设有搅拌叶片，每根管体的相邻两个搅拌叶片之间为搅拌槽，相邻两根管体之间为搅拌腔;
升降仓的内部安装有一对步进电机，步进电机的前部设有旋转轴，旋转轴的前端设有锁帽，旋转轴的一端与步进电机的前部连接，旋转轴的另一端穿过从动轴的轴向位置，锁帽锁接在从动轴的外端端部。
2.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：旋转盘外接有污泥稀释系统，所述污泥稀释系统包括进水硬管，搅拌管的内部为空腔结构，搅拌管的表面设有喷液孔，内盘体的内部为空腔结构，内盘体与搅拌管连通，进水硬管的一端与内盘体的轴中心位置连通，进水硬管的另一端外接有进水软管，进水软管的下端设有抽水泵;抽水泵安装在储液罐内。
3.根据权利要求2所述的双旋转搅拌微循环污泥处理装置，其特征在于：储液罐的顶部两侧均设有定位筒，定位筒之间设有定位轴，定位轴的外周面套装有牵引轮，进水软管绕过牵引轮的外周面。
4.根据权利要求2所述的双旋转搅拌微循环污泥处理装置，其特征在于：进水硬管的一端端部为球状结构，所述球状结构的端部的表面为网状结构，进水硬管的一端与内盘体之间设有密封圈。
5.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：顶座的上方设有顶板，顶板的侧部位置设有一对卡槽，顶板的底面设有定位座，顶座的顶面设有固定板，固定板上设有调节块，定位座的底部设有安装槽，调节块安装在安装槽内，调节块与定位座之间插接有插接轴，插接轴的两端均设有锁环，锁环锁接在定位座的两外侧壁位置。
6.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：升降仓的中间位置顶部设有对接筒，对接筒与活塞杆的下端之间通过对接轴连接。
7.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：从动轴与旋转盘的轴向位置之间套装有密封环。
8.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：中板的下部设有导向筒，导向筒套装在活塞杆的外周面。
9.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：对接轴的外周面套装有滑块，滑块的下部设有限位管，限位管的下端设有限位杆，限位杆的上端与限位管的上部连接，限位杆的下端为自由端。
10.根据权利要求1所述的双旋转搅拌微循环污泥处理装置，其特征在于：搅拌叶片为片状结构，搅拌叶片的中部为倾斜状，搅拌叶片的两端均为弧面形状。
说明书
双旋转搅拌微循环污泥处理装置
技术领域
本发明涉及处理装置，特别涉及双旋转搅拌微循环污泥处理装置。
背景技术
污泥搅拌机是采用少齿差行星传动原理研制的新颖传动装置，有结构紧凑体积小、设计合理、维修方便等优点。摆线针轮减速机是一种采用少齿差行星传动原理的新颖传动装置。其传动过程为：在输入轴上装有一个错位180 °的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与真齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构。单级传动，就能达到1：87的减速比，效率90%以上，如果采用多级传动，减速比更大。由于采用了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。摆线针齿 啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在最小程度。因主要零件采用高碳铬钢材料，经淬火处理，获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。容易分解安装，最少零件个数以及简单的润滑，使摆线轮减速机深受用户的信赖。现有的污泥搅拌机不方便对污泥进行搅拌处理，对污泥进行双搅拌处理效率低。
发明内容
本发明所要解决的技术问题是提供每根管体的相邻两个搅拌叶片之间为搅拌槽，相邻两根管体之间为搅拌腔;大大提高了对污泥进行快速搅拌的效率;对污泥进行双旋转搅拌处理效率更加高的双旋转搅拌微循环污泥处理装置。
本发明是通过以下技术方案来实现的：

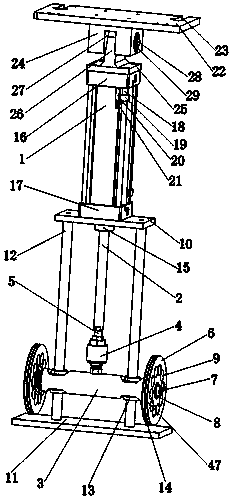

双旋转搅拌微循环污泥处理装置，包括液压缸，液压缸的下部设有活塞杆，活塞杆的下端设有升降仓，升降仓的两端均设有旋转盘，旋转盘的轴向位置设有从动轴，旋转盘上设有若干安装孔;液压缸的下部安装在中板上，中板的下方设有底板，底板与中板的两端之间设有导向轴，导向轴的外周面套装有滑管，滑管的轴向位置设有滑槽，滑管通过滑槽套装在导向轴的外周面，液压缸的上部设有顶座，中板上设有底座，底座与顶座的四角位置均设有对接轴;旋转盘包括外盘体，外盘体的轴中心位置设有内盘体，内盘体套装在从动轴的外周面，外盘体的边缘位置设有一圈搅拌管，搅拌管安装在安装孔位置;搅拌管包括管体，每根管体的表面均设有搅拌叶片，每根管体的相邻两个搅拌叶片之间为搅拌槽，相邻两根管体之间为搅拌腔;升降仓的内部安装有一对步进电机，步进电机的前部设有旋转轴，旋转轴的前端设有锁帽，旋转轴的一端与步进电机的前部连接，旋转轴的另一端穿过从动轴的轴向位置，锁帽锁接在从动轴的外端端部。
进一步地，所述旋转盘外接有污泥稀释系统，所述污泥稀释系统包括进水硬管，搅拌管的内部为空腔结构，搅拌管的表面设有喷液孔，内盘体的内部为空腔结构，内盘体与搅拌管连通，进水硬管的一端与内盘体的轴中心位置连通，进水硬管的另一端外接有进水软管，进水软管的下端设有抽水泵;抽水泵安装在储液罐内。
进一步地，所述储液罐的顶部两侧均设有定位筒，定位筒之间设有定位轴，定位轴的外周面套装有牵引轮，进水软管绕过牵引轮的外周面。
进一步地，所述进水硬管的一端端部为球状结构，所述球状结构的端部的表面为网状结构，进水硬管的一端与内盘体之间设有密封圈。
进一步地，所述顶座的上方设有顶板，顶板的侧部位置设有一对卡槽，顶板的底面设有定位座，顶座的顶面设有固定板，固定板上设有调节块，定位座的底部设有安装槽，调节块安装在安装槽内，调节块与定位座之间插接有插接轴，插接轴的两端均设有锁环，锁环锁接在定位座的两外侧壁位置。
进一步地，所述升降仓的中间位置顶部设有对接筒，对接筒与活塞杆的下端之间通过对接轴连接。
进一步地，所述从动轴与旋转盘的轴向位置之间套装有密封环。
进一步地，所述中板的下部设有导向筒，导向筒套装在活塞杆的外周面。
进一步地，所述对接轴的外周面套装有滑块，滑块的下部设有限位管，限位管的下端设有限位杆，限位杆的上端与限位管的上部连接，限位杆的下端为自由端。
进一步地，所述搅拌叶片为片状结构，搅拌叶片的中部为倾斜状，搅拌叶片的两端均为弧面形状。
本发明的有益效果是：操作者将该装置安装在污泥处理池的上方;导向轴的下端与底板置于污泥池的污泥中;顶座与底座通过对接轴对液压缸的外周面进行牢固安装;液压缸通过活塞杆控制升降仓实现竖直升降调节，升降仓通过滑管的滑槽沿着导向轴实现稳定地竖直升降滑动调节，控制升降仓下降到污泥中;升降仓内的步进电机控制旋转轴实现转动，旋转轴的转动带动从动轴实现转动，从动轴的转动带动旋转盘实现转动，旋转盘的转动使外盘体上的搅拌管实现转动，搅拌管的转动带动管体的搅拌叶片实现转动，通过搅拌叶片对污泥进行快速搅拌处理;每根管体的表面均设有搅拌叶片，每根管体的相邻两个搅拌叶片之间为搅拌槽，相邻两根管体之间为搅拌腔;大大提高了对污泥进行快速搅拌的效率;对污泥进行双旋转搅拌处理效率更加高。（发明人余玉珍;闫芳）
