申请日2019.12.30
公开(公告)日2020.04.10
IPC分类号B26D1/15; B26D7/26; B26D5/06; B26D5/08; B26D7/06; C02F11/00
摘要

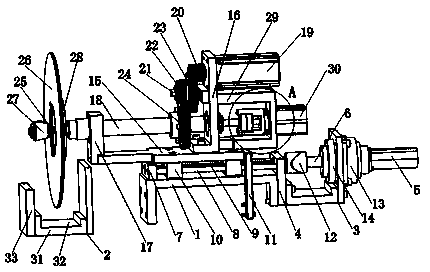

本发明公开了污泥块处理用级进旋切装置，包括机架，机架的前方设有污泥块输送机构，机架的后方设有支撑架，支撑架与机架之间设有定位座，支撑架上设有步进电机，步进电机的前部设有旋转副轴，机架的前部顶面设有固定块，固定块与定位座之间设有导向轴，固定块与定位座的中部之间设有攻丝，导向轴套装有移动座，攻丝穿过移动座的中部;攻丝与旋转副轴的前端连接;移动座的顶面之间设有级进座，级进座上设有定位架，级进座的前部设有导向座，导向座与级进座之间设有旋转主轴，旋转主轴的前端设有旋切环刀，旋切环刀安装在污泥块输送机构的上方。本发明通过旋切环刀对污泥块进行旋切处理，大大提高了对污泥块进行旋切处理的效率。
权利要求书
1.污泥块处理用级进旋切装置，包括机架，机架的前方设有污泥块输送机构，机架的后方设有支撑架，支撑架与机架之间设有定位座，支撑架上设有步进电机，步进电机的前部设有旋转副轴，机架的前部顶面设有固定块，固定块与定位座之间设有若干呈平行布置的导向轴，固定块与定位座的中部之间设有攻丝，导向轴套装有移动座，攻丝穿过移动座的中部;攻丝与旋转副轴的前端连接;
其特征在于：移动座的顶面之间设有级进座，级进座上设有定位架，级进座的前部设有导向座，导向座与级进座之间设有旋转主轴，定位架的顶部上设有驱动电机，驱动电机的驱动轴的外周面套装有驱动齿轮，定位架的正面中部设有从动轴，从动轴的外周面套装有副从动齿轮与主从动齿轮，旋转主轴的外周面套装有主动齿轮，驱动齿轮与主从动齿轮啮合，副从动齿轮与主动齿轮啮合;
旋转主轴的前端设有旋切环刀，旋切环刀安装在污泥块输送机构的上方，污泥块输送机构包括污泥块输送轨道，污泥块输送轨道的顶面设有污泥块输送槽，旋切环刀的下部安装在污泥块输送槽内，污泥块输送轨道的两侧均设有防护架。
2.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：旋转主轴的前端第一旋转轴，旋切环刀套装在第一旋转轴的外周面，第一旋转轴的前端设有固定帽，固定帽固定在旋切环刀的正面，第一旋转轴的后端设有固定盘，固定盘固定在旋切环刀的背面。
3.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：定位架的后部设有后架，后架的后部设有减速电机，减速电机的前部设有第二旋转轴，第二旋转轴的前端与旋转主轴连接，后架的中部设有空腔，空腔内安装有限位座，限位座通过固定螺栓固定在后架的内侧壁;限位座的前部设有限位部，限位座的中部设有限位腔，限位腔内安装有旋转轮，限位部扣接在旋转轮的前方，第二旋转轴穿过旋转轮的轴中心位置。
4.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：防护架的顶部设有导料仓，导料仓呈倾斜状。
5.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：污泥块输送轨道上设有液压缸，液压缸的前部设有活塞杆，活塞杆的前端设有推座，推座安装在污泥块输送槽的内底面。
6.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：液压缸的上部设有定时器，定时器与液压缸为电连接。
7.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：旋转副轴的前端设有旋转器，旋转器安装在与攻丝与旋转副轴的前端之间。
8.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：支撑架的后部一侧设有定位筒，支撑架的后部另一侧设有固定筒，步进电机的前部安装在定位筒与固定筒之间。
9.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：机架的顶部设有限位挡板，限位挡板的顶部安装在级进座的后方;限位挡板为U型形状。
10.根据权利要求1所述的污泥块处理用级进旋切装置，其特征在于：旋切环刀的外周面为尖角状。
说明书
污泥块处理用级进旋切装置
技术领域
本发明涉及旋切装置，特别涉及污泥块处理用级进旋切装置。
背景技术
旋切机用于将一定长度和直径的木段加工成连续的单板带，以供生产胶合板、细木上板和其它人造板贴面之用。旋切机的主要技术参数，是可加工木段的最大长度和直径。数控旋切机的出现不仅提高了生产单板的质量和精度，而且还大大提高了生产效率和整机的自动化程度。旋切机是生产胶合板的主要设备之一。旋切机分有卡旋切机，与无卡旋切机，有卡旋切机适用于以大直径木头，无卡的使用用于小直径木头。旋切机是生产胶合板的主要设备之一，分为有卡旋切机切机和无卡旋切机，随着科技的进步数字伺服控制技术也运用到旋切机机生产中，近几年出现了数控旋切机。数控旋切机的出现不仅提高了生产单板的质量和精度，而且还大大提高了生产效率和整机的自动化程度。数控无卡旋切机是胶合板生产线或单板生产线上的重要设备，主要用于将有卡轴旋切机旋切剩余的木芯进行二次利用，将长度不等的木段，在一定直径范围内的木芯旋切成不同厚度的单板，旋切直径小。现有的旋切机不方便对污泥块进行级进输送，对污泥块进行旋切操作效率低;不方便对污泥块进行操作。
发明内容
本发明所要解决的技术问题是提供通过旋切环刀对污泥块进行旋切处理，大大提高了对污泥块进行旋切处理的效率;方便对污泥块进行处理的污泥块处理用级进旋切装置。
本发明是通过以下技术方案来实现的：
污泥块处理用级进旋切装置，包括机架，机架的前方设有污泥块输送机构，机架的后方设有支撑架，支撑架与机架之间设有定位座，支撑架上设有步进电机，步进电机的前部设有旋转副轴，机架的前部顶面设有固定块，固定块与定位座之间设有若干呈平行布置的导向轴，固定块与定位座的中部之间设有攻丝，导向轴套装有移动座，攻丝穿过移动座的中部;攻丝与旋转副轴的前端连接;移动座的顶面之间设有级进座，级进座上设有定位架，级进座的前部设有导向座，导向座与级进座之间设有旋转主轴，定位架的顶部上设有驱动电机，驱动电机的驱动轴的外周面套装有驱动齿轮，定位架的正面中部设有从动轴，从动轴的外周面套装有副从动齿轮与主从动齿轮，旋转主轴的外周面套装有主动齿轮，驱动齿轮与主从动齿轮啮合，副从动齿轮与主动齿轮啮合;旋转主轴的前端设有旋切环刀，旋切环刀安装在污泥块输送机构的上方，污泥块输送机构包括污泥块输送轨道，污泥块输送轨道的顶面设有污泥块输送槽，旋切环刀的下部安装在污泥块输送槽内，污泥块输送轨道的两侧均设有防护架。
进一步地，所述旋转主轴的前端第一旋转轴，旋切环刀套装在第一旋转轴的外周面，第一旋转轴的前端设有固定帽，固定帽固定在旋切环刀的正面，第一旋转轴的后端设有固定盘，固定盘固定在旋切环刀的背面。
进一步地，所述定位架的后部设有后架，后架的后部设有减速电机，减速电机的前部设有第二旋转轴，第二旋转轴的前端与旋转主轴连接，后架的中部设有空腔，空腔内安装有限位座，限位座通过固定螺栓固定在后架的内侧壁;限位座的前部设有限位部，限位座的中部设有限位腔，限位腔内安装有旋转轮，限位部扣接在旋转轮的前方，第二旋转轴穿过旋转轮的轴中心位置。
进一步地，所述防护架的顶部设有导料仓，导料仓呈倾斜状。
进一步地，所述污泥块输送轨道上设有液压缸，液压缸的前部设有活塞杆，活塞杆的前端设有推座，推座安装在污泥块输送槽的内底面。
进一步地，所述液压缸的上部设有定时器，定时器与液压缸为电连接。
进一步地，所述旋转副轴的前端设有旋转器，旋转器安装在与攻丝与旋转副轴的前端之间;
进一步地，所述支撑架的后部一侧设有定位筒，支撑架的后部另一侧设有固定筒，步进电机的前部安装在定位筒与固定筒之间。
进一步地，所述机架的顶部设有限位挡板，限位挡板的顶部安装在级进座的后方;限位挡板为U型形状。
进一步地，所述旋切环刀的外周面为尖角状。
本发明的有益效果是：步进电机通过旋转副轴控制攻丝实现逆时针转动或顺时针转动，攻丝的转动带动移动座沿着导向轴实现来回往复运动，从而可以方便对级进座进行来回往复运动，级进座通过导向座与定位架带动驱动电机、旋转主轴以及旋切环刀实现移动，旋切环刀在污泥块输送槽的上方实现横向移动微调，方便对旋切环刀进行横向移动调节;驱动电机控制驱动齿轮实现转动，驱动齿轮的转动带动主从动齿轮、从动轴、副从动齿轮以及主动齿轮实现转动，主动齿轮的转动带动旋转主轴实现转动，旋转主轴的转动带动旋切环刀实现转动;操作者将待处理的污泥块放置在污泥块输送轨道的污泥块输送槽内，操作者对污泥块向前推送，使污泥块沿着污泥块输送槽实现向前输送;通过旋切环刀对污泥块进行旋切处理，大大提高了对污泥块进行旋切处理的效率;方便对污泥块进行处理。（发明人赵巧英;叶世锋）
