申请日2019.12.30
公开(公告)日2020.04.21
IPC分类号C02F3/30; C02F101/30; C02F101/38; C02F103/20
摘要
本发明提供了一种固定床折流板反应器及其在废水处理中的应用，属于污水处理技术领域，所述固定床折流板反应器包括连通的好氧室和厌氧室;所述好氧室和厌氧室通过孔洞连通;所述好氧室内的顶面上和底面上交错设置若干相互平行的倾斜折流板;所述厌氧室内的顶面上和底面上交错设置若干相互平行的垂直折流板;所述顶面上设置的垂直折流板与顶面垂直;所述底面上设置的垂直折流板与底面垂直;所述折流板上固定有碳纤维膜;所述好氧室设置进水口，所述厌氧室设置出水口和出泥口。本发明所述固定床折流板反应器能够有效降解养殖尾水中氮、磷等低浓度有机污染物。
权利要求书
1.一种固定床折流板反应器，其特征在于，包括连通的好氧室和厌氧室;所述好氧室和厌氧室通过孔洞连通;
所述好氧室内的顶面上和底面上交错设置若干相互平行的倾斜的折流板，所述顶面上设置的折流板与顶面之间形成的锐角为65～70°;所述底面上设置的折流板与底面之间形成的锐角为65～70°;
所述厌氧室内的顶面上和底面上交错设置若干相互平行的垂直的折流板;所述顶面上设置的垂直折流板与顶面垂直;所述底面上设置的垂直折流板与底面垂直;
所述折流板上固定有碳纤维膜;
所述好氧室设置进水口，所述厌氧室设置出水口和出泥口。
2.根据权利要求1所述的固定床折流板反应器，其特征在于，所述折流板上设置若干通孔，所述碳纤维膜通过所述通孔固定连接在所述折流板上。
3.根据权利要求2所述的固定床折流板反应器，其特征在于，所述折流板上通孔的直径为2～4mm。
4.根据权利要求2或3所述的固定床折流板反应器，其特征在于，所述碳纤维膜的厚度为1～2mm。
5.根据权利要求1所述的固定床折流板反应器，其特征在于，好氧室中折流板的个数为6～12个;所述厌氧室中折流板的个数为6～12个。
6.根据权利要求1所述的固定床折流板反应器，其特征在于，所述孔洞的个数为2～5个;所述孔洞的直径为1～3cm，相邻两个所述孔洞之间的间距为8～10cm。
7.根据权利要求1所述的固定床折流板反应器，其特征在于，所述好氧室和厌氧室分别设置若干阀门。
8.权利要求1～7任意一项所述的固定床折流板反应器在废水处理中的应用。
9.根据权利要求8所述的应用，其特征在于，包括以下步骤：
1)将待处理废水通过进水口进入好氧室进行好氧处理得到好氧处理后的废水;
2)所述好氧处理后的废水通过孔洞流入厌氧室进行厌氧处理后，通过出水口收集排水，出泥口收集污泥;
所述好氧处理的温度为23～25℃，所述好氧处理的pH值为7～8.5;所述好氧处理的溶解氧为1～2mg/L;
所述厌氧处理的温度为23～25℃，所述厌氧处理的pH值为6.5～8.0。
10.根据权利要求9所述的应用，其特征在于，所述固定床折流板反应器在应用过程中总的水力停留时间为8～48h。
说明书
一种固定床折流板反应器及其在废水处理中的应用
技术领域
本发明属于污水处理技术领域，尤其涉及一种固定床折流板反应器及其在废水处理中的应用。
背景技术
中国是世界上第一水产养殖大国，占世界水产养殖总量的70%左右，但多年来，我国水产养殖业主要还是沿用粗放甚至掠夺式的生产方式。随着水产品需求量的不断增加，在巨大利益的驱使下，很多养殖企业肆意增加养殖密度，大规模投放人工饲料、水产药物等，导致养殖水体污染严重，尤其是养殖尾水中氮、磷元素大量富集。在水产养殖中，投入水体中的饲料只有约30%的蛋白被水产动物吸收利用，多数饲料蛋白通过粪便、残饵、分泌物等形式重新流失到水体中，造成含氮、磷的有机物在水体中累积，当这些有机物多到难以被天然的微生物完全分解时，便造成了水质恶化，从而引发水体缺氧、水生动物发病甚至死亡等一系列后果，而直接排放又将严重破坏生态环境，因此有效降解养殖尾水中氮、磷等有机物的含量具有十分重要的实践意义。
现有技术手段运行较稳定，在降解含高浓度氮、磷的养殖尾水时效率较高，固定床折流板反应器在同样具备这些优点的基础上，可实现尾水净化后的循环利用，能够有效降低养殖成本。另一方面，固定床折流板反应器在降解尾水中低浓度的氮、磷等有机物时具有明显优势。以氨氮为例，工业上一般先将高浓度氨氮废水转化为低浓度氨氮废水再处理，然而当氨氮浓度降低到一定值时，微生物生长代谢下降，处理效果明显降低。因此，处理此类低氮、磷浓度的养殖尾水成为实践过程的关键环节。
现有技术多应用于高浓度氮、磷的养殖尾水处理，不利于降解低浓度的有机污染物，同时没有对固定床折流板反应器效果的评价。
发明内容
有鉴于此，本发明的目的在于提供一种固定床折流板反应器及其在废水处理中的应用;利用所述固定床折流板反应器能够有效降解养殖尾水中氮、磷等低浓度有机污染物，所述固定床折流板反应器，以碳纤维生物膜为载体，实现微生物的富集，实现绿色、有效地降解养殖尾水中的低浓度的氮、磷等有机污染物。
为了实现上述发明目的，本发明提供了以下技术方案：

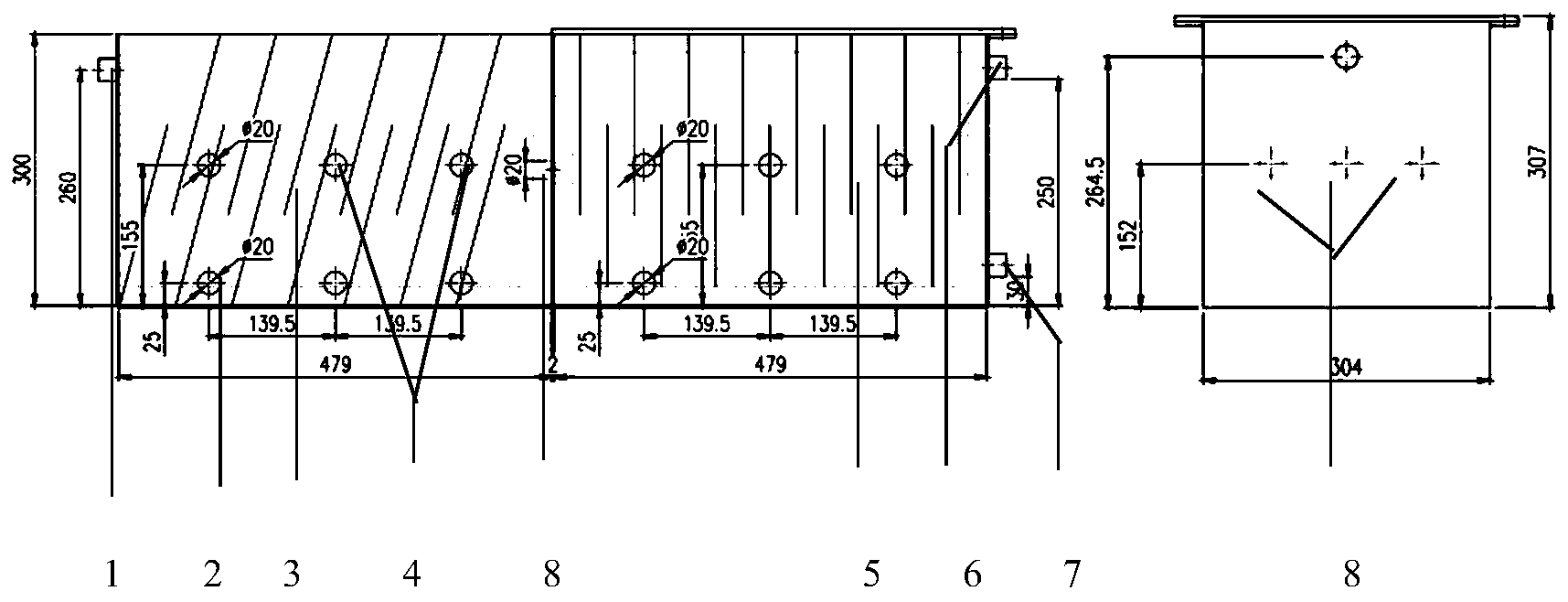

本发明提供了一种固定床折流板反应器，包括连通的好氧室和厌氧室;所述好氧室和厌氧室通过孔洞连通;
所述好氧室内的顶面上和底面上交错设置若干相互平行的倾斜的折流板，所述顶面上设置的折流板与顶面之间形成的锐角为65～70°;所述底面上设置的折流板与底面之间形成的锐角为65～70°;
所述厌氧室内的顶面上和底面上交错设置若干相互平行的垂直的折流板;所述顶面上设置的垂直折流板与顶面垂直;所述底面上设置的垂直折流板与底面垂直;
所述折流板上固定有碳纤维膜;
所述好氧室设置进水口，所述厌氧室设置出水口和出泥口。
优选的，所述折流板上设置若干通孔，所述碳纤维膜通过所述通孔固定连接在所述折流板上。
优选的，所述通孔的直径为2～4mm。
优选的，所述碳纤维膜的厚度为1～2mm。
优选的，好氧室中折流板的个数为6～12个;所述厌氧室中折流板的个数为6～12个。
优选的，所述孔洞的个数为2～5个;所述孔洞的直径为1～3cm，相邻两个所述孔洞之间的间距为8～10cm。
优选的，所述好氧室和厌氧室分别设置若干阀门。
本发明提供了所述的固定床折流板反应器在废水处理中的应用。
优选的，包括以下步骤：
1)将待处理废水通过进水口进入好氧室进行好氧处理得到好氧处理后的废水;
2)所述好氧处理后的废水通过孔洞流入厌氧室进行厌氧处理后，通过出水口收集排水，出泥口收集污泥;
所述好氧处理的温度为23～25℃，所述好氧处理的pH值为7～8.5;所述好氧处理的溶解氧为1～2mg/L;
所述厌氧处理的温度为23～25℃，所述厌氧处理的pH值为6.5～8.0。
优选的，所述固定床折流板反应器在应用过程中总的水力停留时间为8～48h。
本发明的有益效果：本发明提供的固定床折流板反应器，包括连通的好氧室和厌氧室;所述好氧室内的顶面上和底面上交错设置若干相互平行的倾斜折流板，所述厌氧室内的顶面上和底面上交错设置若干相互平行的垂直折流板;所述折流板上固定有碳纤维膜;本发明以所述碳纤维膜为固定床，实现微生物的生长富集，能够实现有效降解养殖尾水中氮、磷等低浓度有机污染物;废水在所述好氧室内进行硝化反应，在所述厌氧室内进行反硝化反应。通过本发明提供的固定床折流板反应器的处理，废水中的TN、TP去除率能够维持在98%和50%。（发明人张冬冬;章春芳;王睿;李新凯;陈春雷）
