申请日2019.12.27
公开(公告)日2020.03.27
IPC分类号C02F11/125; C02F9/04; C01C1/16; C01D5/00; C02F103/18; C02F101/12
摘要
本发明公开了一种用于脱硫废水氯离子萃取系统的污泥脱水机，包括底座及搅拌组件、脱水组件与搬运组件，底座上设有调节装置，调节装置包括立柱与滑板，底座上设有四根立柱，滑板安装于立柱，底座上设有两组固定板，固定板上设有下调节轴与第一电机，下调节轴上设有转臂，转臂上铰接有手肘臂，手肘臂铰接于滑板，壳体设有固定套，滑板设有第一铰接端，固定套铰接于第一铰接端，滑板上设有上调节轴与第二电机，上调节轴上设有三组支撑杆，支撑杆的上部铰接于固定套，壳体的右端铰接于底座，通过上述设置，能方便对污泥脱水机进行角度调节设置。
权利要求书
1.一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：包括底座(1)及设于底座(1)上的搅拌组件、脱水组件与搬运组件，所述搅拌组件的出料口(221)与脱水组件的进料端(351)通过软管连接，所述搬运组件设置于脱水组件的出料端(35)下方;
所述搅拌组件包括搅拌筒(2)，所述搅拌筒(2)的上端两侧分别设有异味处理箱(21)与入料口(22)，所述搅拌筒(2)的中心安装有转轴(23)与驱动转轴(23)转动的减速电机(231)，所述转轴(23)上设有上下间隔设置的第一搅拌杆(232)、第二搅拌杆(233)与第三搅拌杆(234)，所述转轴(23)上设有台阶(235)，所述台阶(235)上抵接有空心轴(24)，所述第一搅拌杆(232)固设于空心轴(24)的周壁，所述空心轴(24)的上部安装有下齿轮(241)，所述转轴(23)上设有上齿轮(236)，所述上齿轮(236)与下齿轮(241)通过传动齿(242)传动，所述传动齿(242)通过支臂(243)固定安装于搅拌筒(2)的上端，所述空心轴(24)上可拆卸安装有挡环(244)，所述挡环(244)将上齿轮(236)、下齿轮(241)及传动齿(242)包覆于内部;
所述脱水组件包括壳体(3)、设于壳体(3)内的螺旋轴(31)、设于螺旋轴(31)上的螺旋叶片(311)、驱动螺旋轴(31)旋转的驱动电机(312)及设于螺旋叶片(311)外周的转鼓(32)，所述螺旋叶片(311)从右至左螺距逐渐减小，所述壳体(3)内固定安装有若干弧形条(33)，所述弧形条(33)上设有可自转的滚轮(331)，所述转鼓(32)可在滚轮(331)上转动，所述驱动电机(312)与壳体(3)之间设有安置筒(34)，所述安置筒(34)内设有通过皮带(343)传动的主动轮(341)与从动轮(342)，所述主动轮(341)固设于螺旋轴(31)，所述转鼓(32)的左端固设有第一齿轮(321)，所述安置筒(34)的端部设有与第一齿轮(321)啮合传动的第二齿轮(344)，所述第二齿轮(344)与从动轮(342)通过销轴(322)连接，所述转鼓(32)的左端设有出口槽(323)，所述壳体(3)的周壁设有与出口槽(323)相对的出料端(35);

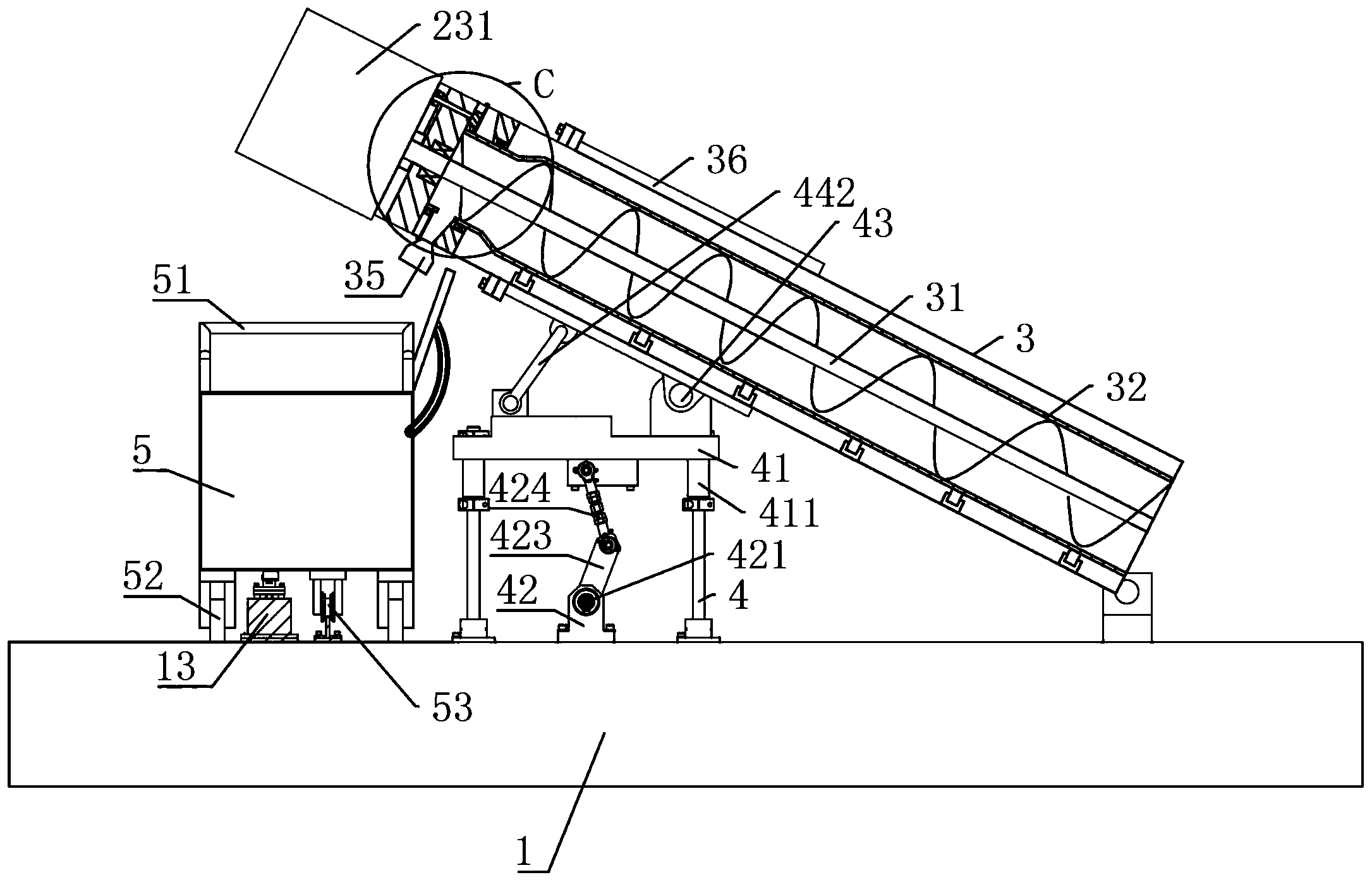

所述底座(1)上设有用于对壳体(3)进行角度调节的调节装置，所述调节装置包括立柱(4)与滑板(41)，所述底座(1)上设有呈矩形设置的四根立柱(4)，所述滑板(41)通过衬套(411)滑移安装于立柱(4)，所述底座(1)上间隔设有两组固定板(42)，所述固定板(42)上设有下调节轴(421)与第一电机(422)，所述下调节轴(421)上设有转臂(423)，所述转臂(423)上铰接有手肘臂(424)，所述手肘臂(424)铰接于滑板(41)的下端，所述壳体(3)的右侧设有可拆卸的固定套(36)，所述滑板(41)的上端设有第一铰接端(43)，所述固定套(36)铰接于第一铰接端(43)，所述滑板(41)上设有上调节轴(44)与第二电机(441)，所述上调节轴(44)上设有三组支撑杆(442)，所述支撑杆(442)的上部铰接于所述固定套(36)，所述壳体(3)的右端通过第二铰接端(45)铰接于底座(1)。
2.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：所述异味处理箱(21)内设有杀毒灭菌层(211)与活性炭层(212)，所述杀毒灭菌层(211)与活性炭层(212)均为波浪形结构。
3.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：所述出口槽(323)的两侧设于安装于转鼓(32)的挡板(324)与安装于壳体(3)的挡部(37)，所述壳体(3)的周壁设有凸部(38)，所述挡板(324)延伸至凸部(38)内，所述挡部(37)上安装有与转鼓(32)配合的轴承。
4.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：每根立柱(4)上均安装有安装套(46)，所述安装套(46)设有一横槽(461)，所述安装套(46)设有螺纹孔并通过紧固件将安装套(46)锁紧于立柱(4)并贴合衬套(411)的下端。
5.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：所述搬运组件包括用于接料的接料箱(5)，所述接料箱(5)的一侧设有把手(51)，所述接料箱(5)的下端设有车轮(52)，所述底座(1)上设有限位条(11)，所述接料箱(5)的下端设有与限位条(11)限位配合的导向轮(53)，所述接料箱(5)的下端设有倒三角的定位块(55)，所述底座(1)上设有气缸(13)，所述气缸(13)的输出端设有连接板(131)，所述连接板(131)上设有卡入定位块(55)的定位轮(132)，所述气缸(13)的旁侧设有导向筒(14)，所述导向筒(14)内滑移安装有导向杆(141)，所述导向杆(141)连接于连接板(131)。
6.根据权利要求5所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：所述接料箱(5)的侧壁设有导向板(56)，所述导向板(56)的两端设有弧形板(561)，所述接料箱(5)上设有导向销(563)，所述弧形板(561)内设有与导向板(56)转动轨迹一致的弧形槽(562)，所述弧形槽(562)在导向销(563)内滑移，所述导向销(563)的外端设有螺纹，通过螺母拧紧螺纹并贴合弧形板(561)进而将弧形板(561)固定。
7.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：所述第三搅拌杆(234)向下倾斜设置且第三搅拌杆(234)的下端低于转轴(23)的底端。
8.根据权利要求1所述的一种用于脱硫废水氯离子萃取系统的污泥脱水机，其特征在于：脱硫废水氯离子萃取兼硫酸钠和氯化铵产出系统包括依次相连的脱硫塔、废水调节池、反应沉淀池、管式微滤、调节水箱、氯离子萃取机，所述反应沉淀池、管式微滤产生的污泥通过污泥脱水机处理，所述污泥脱水机产生的滤液回流至废水调节池，所述氯离子萃取机的下游分别连通缓冲罐与第一萃取剂缓冲箱，所述氯离子萃取机产生的硫酸钠溶液依次通过缓冲罐、冷却结晶器与固液分离器，所述氯离子萃取机产生的富氯萃取剂依次通过第一萃取剂缓冲箱与氯离子反萃机并在氯离子反萃机中与浓氨水反应产生氯化铵溶液与再生萃取剂，所述氯化铵溶液通过蒸发结晶器产生氯化铵晶体，所述再生萃取剂通过第二萃取剂缓冲箱回流至氯离子萃取机。
说明书
一种用于脱硫废水氯离子萃取系统的污泥脱水机
技术领域
本发明涉及脱硫废水处理的技术领域，特别涉及一种用于脱硫废水氯离子萃取系统的污泥脱水机。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁。因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种。污泥脱水工艺将流态的原生、浓缩或消化污泥脱除水分，转化为半固态或固态泥块的一种污泥处理方法。经过脱水后，污泥含水率可降低到百分之五十五至百分之八十，从而减少污泥占用的空间。
为了保证用于脱水的壳体内部的污泥得到充分的脱干，多数叠螺式污泥脱水机壳体都会倾斜放置，但是其壳体的倾斜角度多数不可调，当需要脱干的污泥水分较少时，由于壳体有着一定的倾斜角度，会降低脱水的速度，影响工作效率，灵活性较低。
发明内容
本发明的目的是提供一种用于脱硫废水氯离子萃取系统的污泥脱水机，能方便对污泥脱水机进行角度调节设置。
本发明的上述技术目的是通过以下技术方案得以实现的：一种用于脱硫废水氯离子萃取系统的污泥脱水机，包括底座及设于底座上的搅拌组件、脱水组件与搬运组件，所述搅拌组件的出料口与脱水组件的进料端通过软管连接，所述搬运组件设置于脱水组件的出料端下方;
所述搅拌组件包括搅拌筒，所述搅拌筒的上端两侧分别设有异味处理箱与入料口，所述搅拌筒的中心安装有转轴与驱动转轴转动的减速电机，所述转轴上设有上下间隔设置的第一搅拌杆、第二搅拌杆与第三搅拌杆，所述转轴上设有台阶，所述台阶上抵接有空心轴，所述第一搅拌杆固设于空心轴的周壁，所述空心轴的上部安装有下齿轮，所述转轴上设有上齿轮，所述上齿轮与下齿轮通过传动齿传动，所述传动齿通过支臂固定安装于搅拌筒的上端，所述空心轴上可拆卸安装有挡环，所述挡环将上齿轮、下齿轮及传动齿包覆于内部;
所述脱水组件包括壳体、设于壳体内的螺旋轴、设于螺旋轴上的螺旋叶片、驱动螺旋轴旋转的驱动电机及设于螺旋叶片外周的转鼓，所述螺旋叶片从右至左螺距逐渐减小，所述壳体内固定安装有若干弧形条，所述弧形条上设有可自转的滚轮，所述转鼓可在滚轮上转动，所述驱动电机与壳体之间设有安置筒，所述安置筒内设有通过皮带传动的主动轮与从动轮，所述主动轮固设于螺旋轴，所述转鼓的左端固设有第一齿轮，所述安置筒的端部设有与第一齿轮啮合传动的第二齿轮，所述第二齿轮与从动轮通过销轴连接，所述转鼓的左端设有出口槽，所述壳体的周壁设有与出口槽相对的出料端;
所述底座上设有用于对壳体进行角度调节的调节装置，所述调节装置包括立柱与滑板，所述底座上设有呈矩形设置的四根立柱，所述滑板通过衬套滑移安装于立柱，所述底座上间隔设有两组固定板，所述固定板上设有下调节轴与第一电机，所述调节轴上设有转臂，所述转臂上铰接有手肘臂，所述手肘臂铰接于滑板的下端，所述壳体的右侧设有可拆卸的固定套，所述滑板的上端设有第一铰接端，所述固定套铰接于第一铰接端，所述滑板上设有下调节轴与第二电机，所述下调节轴上设有三组支撑杆，所述支撑杆的上部铰接于所述固定套，所述壳体的右端通过第二铰接端铰接于底座。
进一步地，所述异味处理箱内设有杀毒灭菌层与活性炭层，所述杀毒灭菌层与活性炭层均为波浪形结构。
进一步地，所述出口槽的两侧设于安装于转鼓的挡板与安装于壳体的挡部，所述壳体的周壁设有凸部，所述挡板延伸至凸部内，所述挡部上安装有与转鼓配合的轴承。
进一步地，每根立柱上均安装有安装套，所述安装套设有一横槽，所述安装套设有螺纹孔并通过紧固件将安装套锁紧于立柱并贴合衬套的下端。
进一步地，所述搬运组件包括用于接料的接料箱，所述接料箱的一侧设有把手，所述接料箱的下端设有车轮，所述底座上设有限位条，所述接料箱的下端设有与限位条限位配合的导向轮，所述底座设有一定位板，所述接料箱设有限位垫，所述接料箱的下端设有倒三角的定位块，所述底座上设有气缸，所述气缸的输出端设有连接板，所述连接板上设有卡入定位块的定位轮，所述气缸的旁侧设有导向筒，所述导向筒内滑移安装有导向杆，所述导向杆连接于连接板。
进一步地，所述接料箱的侧壁设有导向板，所述导向板的两端设有弧形板，所述接料箱上设有导向销，所述弧形板内设有与导向板转动轨迹一致的弧形槽，所述弧形槽在导向销内滑移，所述导向销的外端设有螺纹，通过螺母拧紧螺纹并贴合弧形板进而将弧形板固定。
进一步地，所述第三搅拌杆向下倾斜设置且第三搅拌杆的下端低于转轴的底端。
进一步地，脱硫废水氯离子萃取兼硫酸钠和氯化铵产出系统包括依次相连的脱硫塔、废水调节池、反应沉淀池、管式微滤、调节水箱、氯离子萃取机，所述反应沉淀池、管式微滤产生的污泥通过污泥脱水机处理，所述污泥脱水机产生的滤液回流至废水调节池，所述氯离子萃取机的下游分别连通缓冲罐与第一萃取剂缓冲箱，所述氯离子萃取机产生的硫酸钠溶液依次通过缓冲罐、冷却结晶器与固液分离器，所述氯离子萃取机产生的富氯萃取剂依次通过第一萃取剂缓冲箱与氯离子反萃机并在氯离子反萃机中与浓氨水反应产生氯化铵溶液与再生萃取剂，所述氯化铵溶液通过蒸发结晶器产生氯化铵晶体，所述再生萃取剂通过第二萃取剂缓冲箱回流至氯离子萃取机。
综上所述，本发明具有以下有益效果：
1.所述壳体的倾斜角度可调节设置，使该污泥脱水机在保证脱水效果的前提下，提高了整个污泥脱水机的脱水效率;具体操作如下：通过第一电机驱动下调节轴转动并转臂与手肘臂向上摆动并使滑板上移，进而达到预调节状态，将安装套锁紧于立柱并贴合衬套的下端，所述第二电机驱动上调节轴转动并带动支撑杆运动，进而对安装于壳体上的固定套的角度进行调整;
2.所述壳体内设有转鼓且转鼓的转动方向与螺旋轴的转动方向相反，形成剪切力，进而使污泥脱水效率提高;
3.出口槽的两侧设于安装于转鼓的挡板与安装于壳体的挡部，所述挡板可防止泥饼在壳体内与第一齿轮、第二齿轮接触影响第一齿轮、第二齿轮的转动，所述挡部可防止泥饼进入壳体的下端且挡部倾斜设置便于泥饼进入出料端;
4.所述上齿轮与下齿轮通过传动齿传动，使第一搅拌杆与第二搅拌杆的搅拌方向相反，进而形成一定的剪切力，提高污泥的效率与质量;
5.通过导向条与导向轮导向配合，定位块与定位块的定位配合，便于接料箱定位，通过设置导向板，便于泥饼进入接料箱。（发明人金猛;赵博;姜建飞;李敬东;迟守平;薛晓亮;梁松平）
