申请日2019.12.27
公开(公告)日2020.04.17
IPC分类号C02F11/13; C10L5/46
摘要
本发明涉及一种烘干机，尤其涉及一种均匀分切式污泥烘干机。技术问题是如何设计一种烘干过程环保干净，且过程方便工人操作轻松，烘干效果好效率高的均匀分切式污泥烘干机。一种均匀分切式污泥烘干机，包括有左支架、右支架、烘干箱、分料机构、第二壳体、导向斗、料斗等;烘干箱左右两侧分别连接有左支架和右支架，烘干箱上部的左支架和右支架之间设有分料机构，分料机构左侧的左支架顶部连接有第二壳体，第二壳体右底部与分料机构顶部之间连通有导向斗，第二壳体顶部左侧设有料斗。本发明的分料机构通过两个空心槽辊将落入两个空心槽辊之间的污泥进行切块，使污泥在烘干时不会造成内部湿润表面干燥的情况。
权利要求书
1.一种均匀分切式污泥烘干机，包括有左支架、右支架和烘干箱，烘干箱左右两侧分别连接有左支架和右支架，其特征在于：还包括有分料机构、第二壳体、导向斗、料斗、减速电机和螺旋输送辊，烘干箱上部的左支架和右支架之间设有分料机构，分料机构左侧的左支架顶部连接有第二壳体，第二壳体右底部与分料机构顶部之间连通有导向斗，第二壳体顶部左侧设有料斗，第二壳体左侧安装有减速电机，第二壳体内转动式设有螺旋输送辊，减速电机的输出轴与螺旋输送辊传动连接。
2.根据权利要求1所述的一种均匀分切式污泥烘干机，其特征在于：分料机构包括有第一壳体、空心槽辊、第一齿圈、蜗杆、传动轮和蜗轮，右支架顶部与左支架上部之间连接有第一壳体，第一壳体与导向斗连通，第一壳体内左右两侧转动式连接有空心槽辊，空心槽辊的外表面均匀间隔地开有多个凹槽，左右空心槽辊后侧均连接有第一齿圈，第一壳体右顶部转动式连接有蜗杆，螺旋输送辊右端贯穿第二壳体和第一壳体并与蜗杆连接，右侧空心槽辊右上方设有传动轮，传动轮转动式地安装在第一壳体内，传动轮与右侧第一齿圈相啮合，蜗杆下方的第一壳体内转动式设有蜗轮，蜗轮与蜗杆相啮合，蜗轮与传动轮传动连接。
3.根据权利要求2所述的一种均匀分切式污泥烘干机，其特征在于：还包括有推料组件，推料组件包括有滑杆、推板、复位弹簧、限位杆和导向辊，空心槽辊内均匀的滑动式设有滑杆，滑杆位于空心槽辊的凹槽内，空心槽辊内滑动式设有推板，推板与滑杆相连接，位于空心槽辊内的滑杆上套有复位弹簧，左右两侧的空心槽辊内侧均设有限位杆，限位杆与第一壳体内壁连接，限位杆与滑杆接触配合，第一壳体下部左右两侧均间隔均匀的设有导向辊。
4.根据权利要求3所述的一种均匀分切式污泥烘干机，其特征在于：还包括有落料装置，落料装置包括有载料板、连杆、集料板、滑座、挡板、滑动架、推杆和传动机构，烘干箱内上下两侧均转动式连接有载料板，载料板与烘干箱之间的铰接处设有扭力弹簧，烘干箱内左右两侧均设有集料板，烘干箱内上侧载料板左侧与下侧载料板右侧之间转动式连接有连杆，右侧集料板上开有可供连杆穿过的一字槽，右侧集料板底部设有滑座，滑座内滑动式设有挡板，挡板右侧连接有滑动架，下侧载料板的右侧连接有推杆，推杆末端与滑动架滑动配合，上方载料板与分料机构左侧之间连接有传动机构。
5.根据权利要求4所述的一种均匀分切式污泥烘干机，其特征在于：传动机构包括有滑轨、传动杆、定位座、弧形齿圈和齿条，上方载料板顶部左侧安装有滑轨，滑轨上滑动式连接有传动杆，烘干箱顶部连接有定位座，传动杆与定位座滑动配合，左侧空心槽辊的前端连接有弧形齿圈，弧形齿圈位于第一壳体前侧，传动杆末端连接有齿条，弧形齿圈与齿条间歇式啮合。
6.根据权利要求5所述的一种均匀分切式污泥烘干机，其特征在于：还包括有刮料装置包括有第一锥齿轮、框体、连接轴、第二锥齿轮、传动齿轮、第二齿圈和刮板，螺旋输送辊的左端连接有第一锥齿轮，第二壳体左侧顶部设有框体，框体内转动式连接有连接轴，连接轴底部穿入第二壳体内并连接有第二锥齿轮，且第二锥齿轮与第一锥齿轮啮合，连接轴顶部连接有传动齿轮，料斗上部内转动式设有第二齿圈，料斗左侧开有供传动齿轮与第二齿圈相配合的开口，第二齿圈内左右两侧对称设有刮板，刮板与料斗内壁接触。
说明书
一种均匀分切式污泥烘干机
技术领域
本发明涉及一种烘干机，尤其涉及一种均匀分切式污泥烘干机。
背景技术
污泥合成燃料是近年发展起来的一种新技术，通过对污水处理后产生的污泥进行加工，使其混合一定比例的秸秆粉、木粉等，形成新的环保型燃料，污泥的湿度比较大，进行燃料的合成之前需要对其进行干燥处理。
目前，在进行污泥干燥处理时通过人工用铁锹将污泥铲到同一个地点，进行焚烧，由于焚烧场地近污泥的量多，导致工人需要负重来回走动运动强度大对工人体力要求较高，容易使工人疲惫，而且在焚烧过程中由于污泥堆积成一堆难以烘干，造成烘干效果差、效率低下等原因。
因此，我们设计了一种烘干过程环保干净，且过程方便工人操作轻松，烘干效果好效率高的均匀分切式污泥烘干机。
发明内容
为了克服在烘干过程中由于污泥堆积成一堆难以烘干，烘干效果差、效率低下，对环境造成危害的缺点，技术问题：提供一种烘干过程环保干净，且过程方便工人操作轻松，烘干效果好效率高的均匀分切式污泥烘干机。

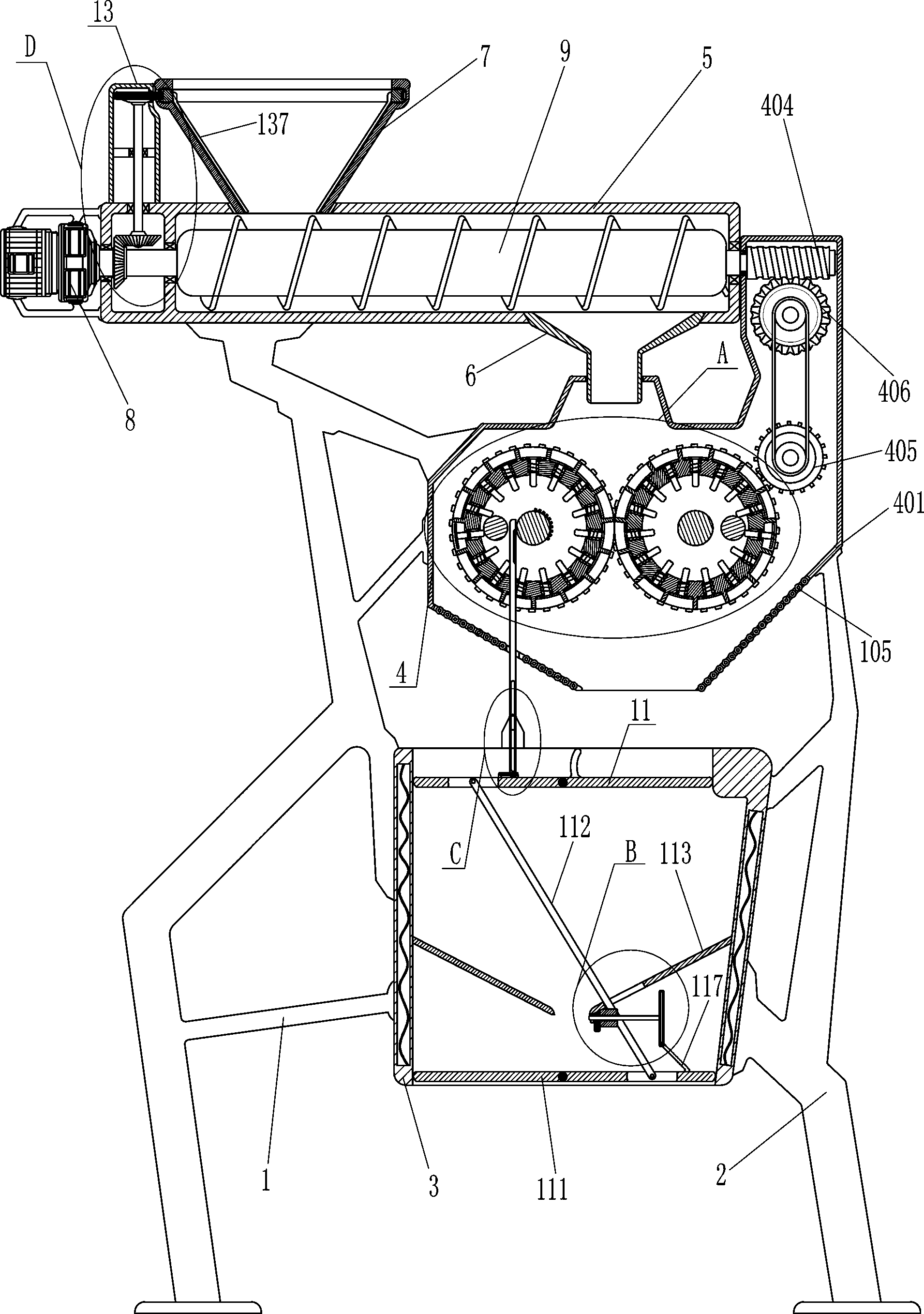

技术方案如下：一种均匀分切式污泥烘干机，包括有左支架、右支架和烘干箱，烘干箱左右两侧分别连接有左支架和右支架，还包括有分料机构、第二壳体、导向斗、料斗、减速电机和螺旋输送辊，烘干箱上部的左支架和右支架之间设有分料机构，分料机构左侧的左支架顶部连接有第二壳体，第二壳体右底部与分料机构顶部之间连通有导向斗，第二壳体顶部左侧设有料斗，第二壳体左侧安装有减速电机，第二壳体内转动式设有螺旋输送辊，减速电机的输出轴与螺旋输送辊传动连接。
作为优选，分料机构包括有第一壳体、空心槽辊、第一齿圈、蜗杆、传动轮和蜗轮，右支架顶部与左支架上部之间连接有第一壳体，第一壳体与导向斗连通，第一壳体内左右两侧转动式连接有空心槽辊，空心槽辊的外表面均匀间隔地开有多个凹槽，左右空心槽辊后侧均连接有第一齿圈，第一壳体右顶部转动式连接有蜗杆，螺旋输送辊右端贯穿第二壳体和第一壳体并与蜗杆连接，右侧空心槽辊右上方设有传动轮，传动轮转动式地安装在第一壳体内，传动轮与右侧第一齿圈相啮合，蜗杆下方的第一壳体内转动式设有蜗轮，蜗轮与蜗杆相啮合，蜗轮与传动轮传动连接。
作为优选，还包括有推料组件，推料组件包括有滑杆、推板、复位弹簧、限位杆和导向辊，空心槽辊内均匀的滑动式设有滑杆，滑杆位于空心槽辊的凹槽内，空心槽辊内滑动式设有推板，推板与滑杆相连接，位于空心槽辊内的滑杆上套有复位弹簧，左右两侧的空心槽辊内侧均设有限位杆，限位杆与第一壳体内壁连接，限位杆与滑杆接触配合，第一壳体下部左右两侧均间隔均匀的设有导向辊。
作为优选，还包括有落料装置，落料装置包括有载料板、连杆、集料板、滑座、挡板、滑动架、推杆和传动机构，烘干箱内上下两侧均转动式连接有载料板，载料板与烘干箱之间的铰接处设有扭力弹簧，烘干箱内左右两侧均设有集料板，烘干箱内上侧载料板左侧与下侧载料板右侧之间转动式连接有连杆，右侧集料板上开有可供连杆穿过的一字槽，右侧集料板底部设有滑座，滑座内滑动式设有挡板，挡板右侧连接有滑动架，下侧载料板的右侧连接有推杆，推杆末端与滑动架滑动配合，上方载料板与分料机构左侧之间连接有传动机构。
作为优选，传动机构包括有滑轨、传动杆、定位座、弧形齿圈和齿条，上方载料板顶部左侧安装有滑轨，滑轨上滑动式连接有传动杆，烘干箱顶部连接有定位座，传动杆与定位座滑动配合，左侧空心槽辊的前端连接有弧形齿圈，弧形齿圈位于第一壳体前侧，传动杆末端连接有齿条，弧形齿圈与齿条间歇式啮合。
作为优选，还包括有刮料装置，刮料装置包括有第一锥齿轮、框体、连接轴、第二锥齿轮、传动齿轮、第二齿圈和刮板，螺旋输送辊的左端连接有第一锥齿轮，第二壳体左侧顶部设有框体，框体内转动式连接有连接轴，连接轴底部穿入第二壳体内并连接有第二锥齿轮，且第二锥齿轮与第一锥齿轮啮合，连接轴顶部连接有传动齿轮，料斗上部内转动式设有第二齿圈，料斗左侧开有供传动齿轮与第二齿圈相配合的开口，第二齿圈内左右两侧对称设有刮板，刮板与料斗内壁接触。
与现有技术相比，本发明具有如下优点：本发明的分料机构通过两个空心槽辊将落入两个空心槽辊之间的污泥进行切块，使污泥在烘干时不会造成内部湿润表面干燥的情况，随即分料机构与推料组件进行配合，通过空心槽辊转动使自身内的滑杆依次与限位杆接触，并通过滑杆与限位杆配合推动推板将空心槽辊内的污泥推出凹槽内，于此通过分料机构与推料组件的配合使污泥的分料和拔落更加方便，且加快了污泥在烘干时的烘干效率等。（发明人罗丹）
