申请日2019.12.26
公开(公告)日2020.04.10
IPC分类号C02F3/30; C02F3/32; C02F101/10; C02F101/16; C02F101/30
摘要
本发明涉及村镇生活污水处理技术领域，提供了一种村镇污水渗滤池。该渗滤池包括地埋式的初级处理池，所述初级处理池的下方设置有填料滤池，所述填料滤池的下方设置有净水池;所述初级处理池包括水解酸化池、曝气池及澄清池，所述水解酸化池与所述曝气池连通，所述曝气池与所述澄清池连通，所述澄清池与所述填料滤池连通，所述填料滤池内填充有生物填料;本申请装置自上而下采用了一体式的结构，对污水依次进行水解酸化、好氧、缺氧及厌氧处理，提升了对污水的去除有机物及脱氮除磷效果;且本申请自动一体化程度高，具有较高的可靠性，能适应村镇污水水量小变化大的排水特点，投入成本低，在村镇区域适用性强。
权利要求书

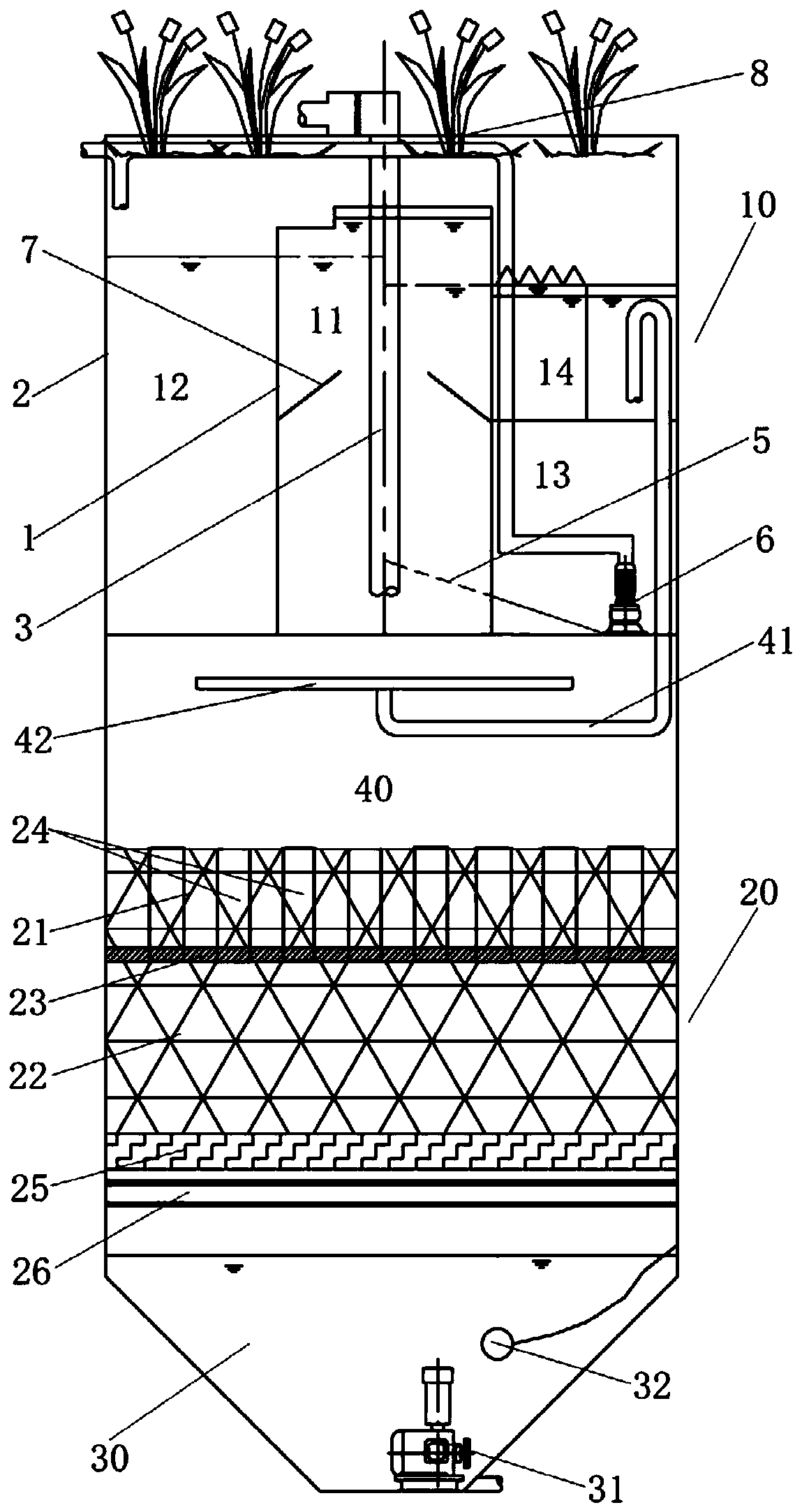

1.一种村镇污水渗滤池，其特征在于：包括地埋式的初级处理池(10)，所述初级处理池(10)的下方设置有填料滤池(20)，所述填料滤池(20)的下方设置有净水池(30);所述初级处理池(10)包括水解酸化池(11)、曝气池(12)及澄清池(13)，所述水解酸化池(11)与所述曝气池(12)连通，所述曝气池(12)与所述澄清池(13)连通，所述澄清池(13)与所述填料滤池(20)连通，所述填料滤池(20)内填充有生物填料。
2.根据权利要求1所述的村镇污水渗滤池，其特征在于：所述初级处理池(10)还包括与所述澄清池(13)的上部连通的集水池(14)，所述初级处理池(10)与所述填料滤池(20)之间设置有布水腔(40)，所述集水池(14)至所述布水腔(40)之间设置有虹吸管(41)，所述虹吸管(41)的出水口连接有布水器(42)。
3.根据权利要求2所述的村镇污水渗滤池，其特征在于：所述初级处理池(10)包括同轴布置的内筒(1)与外筒(2)，所述内筒(1)构成所述水解酸化池(11)，所述水解酸化池(11)与污水源之间连接有进水管(3)，所述内筒(1)与所述外筒(2)之间的环形区域设置有隔板(4)，所述隔板(4)将所述环形区域分隔为所述曝气池(12)、所述澄清池(13)及所述集水池(14)。
4.根据权利要求3所述的村镇污水渗滤池，其特征在于：所述澄清池(13)内设置有坡板(5)，所述坡板(5)的低位端位置处与所述曝气池(12)的上部之间设置有污泥回流泵(6)。
5.根据权利要求3所述的村镇污水渗滤池，其特征在于：所述内筒(1)的内壁斜向上设置有挡板(7)。
6.根据权利要求1所述的村镇污水渗滤池，其特征在于：所述填料滤池(20)自上而下分为好氧层(21)与缺氧厌氧层(22)，所述好氧层(21)内设置有曝气装置(23)。
7.根据权利要求6所述的村镇污水渗滤池，其特征在于：所述好氧层(21)内设置有分水管(24)，所述分水管(24)自所述好氧层(21)的上端面延伸至所述缺氧厌氧层(22)的上端面。
8.根据权利要求6所述的村镇污水渗滤池，其特征在于：所述填料滤池(20)包括支撑篦板(26)，所述支撑篦板(26)上设置有鹅卵石层(25)，所述生物填料设置于所述鹅卵石层(25)上。
9.根据权利要求1所述的村镇污水渗滤池，其特征在于：所述净水池(30)的下部设置有提升泵(31)，所述提升泵(31)电连接有浮球开关(32)。
10.根据权利要求1所述的村镇污水渗滤池，其特征在于：所述初级处理池(10)的上方设置有格栅盖板(8)，所述格栅盖板(8)上设置有多孔吸附轻质材料，所述多孔吸附轻质材料上种植有水生植物。
说明书
村镇污水渗滤池
技术领域
本发明属于村镇生活污水处理技术领域，特别涉及一种村镇污水渗滤池。
背景技术
近年来，村镇污水处理已得到普遍重视，然而对于居住分散、管网不完善的村庄来说，不能像大城市一样建污水厂来处理分散式污水。而且分散污水水质水量变化大，对日常运行维护管理要求高，常规城市污水处理工艺比如氧化沟、序批式活性污泥法、厌氧好氧工艺等技术手段工序复杂，运行管理成本高，不适于在村镇地区推广应用。
生物滤池因其具有剩余污泥产量少，耐冲击负荷，对水质、水量变化有较强适应性的特点，以及一般不需要污泥回流且易于运行维护与管理的优点，特别适用于村镇污水的散户处理。村镇散户污水水量小，变化大，宜采用滴滤池的形式，为实现自然通风复氧，滤池多分层设置于地面以上，占用空间大安全性差;且受温度影响，滤池冬季运行情况往往很差。
发明内容
本发明的目的在于提供一种村镇污水渗滤池，持续性的对村镇污水进行有效的生物处理，提高出水水质。
为了实现上述目的，本发明采取以下技术方案：一种村镇污水渗滤池，包括地埋式的初级处理池，所述初级处理池的下方设置有填料滤池，所述填料滤池的下方设置有净水池;所述初级处理池包括水解酸化池、曝气池及澄清池，所述水解酸化池与所述曝气池连通，所述曝气池与所述澄清池连通，所述澄清池与所述填料滤池连通，所述填料滤池内填充有生物填料。
可选的，所述初级处理池还包括与所述澄清池的上部连通的集水池，所述初级处理池与所述填料滤池之间设置有布水腔，所述集水池至所述布水腔之间设置有虹吸管，所述虹吸管的出水口连接有布水器。
可选的，所述初级处理池包括同轴布置的内筒与外筒，所述内筒构成所述水解酸化池，所述水解酸化池与污水源之间连接有进水管，所述内筒与所述外筒之间的环形区域设置有隔板，所述隔板将所述环形区域分隔为所述曝气池、所述澄清池及所述集水池。
可选的，所述澄清池内设置有坡板，所述坡板的低位端位置处与所述曝气池的上部之间设置有污泥回流泵。
可选的，所述内筒的内壁斜向上设置有挡板。
可选的，所述填料滤池自上而下分为好氧层与缺氧厌氧层，所述好氧层内设置有曝气装置。
可选的，所述好氧层内设置有分水管，所述分水管自所述好氧层的上端面延伸至所述缺氧厌氧层的上端面。
可选的，所述填料滤池包括支撑篦板，所述支撑篦板上设置有鹅卵石层，所述生物填料设置于所述鹅卵石层上。
可选的，所述净水池的下部设置有提升泵，所述提升泵电连接有浮球开关。
可选的，所述初级处理池的上方设置有格栅盖板，所述格栅盖板上设置有多孔吸附轻质材料，所述多孔吸附轻质材料上种植有水生植物。
与现有技术相比，本申请装置整体采用地埋式结构，避免了外界环境温度的干扰，确保污水正常流通被处理，同时地下为微生物提供了适宜的生长温度;且本申请装置自上而下采用了一体式的结构，对污水依次进行水解酸化、好氧、缺氧及厌氧处理，提升了对污水的去除有机物及脱氮除磷效果;且本申请自动一体化程度高，具有较高的可靠性，能适应村镇污水水量小变化大的排水特点，投入成本低，在村镇区域适用性强。（发明人金鹏康;徐瑶瑶;荣懿;金鑫）
