申请日2019.12.26
公开(公告)日2020.04.14
IPC分类号C02F11/06; C02F11/122; C02F101/20
摘要
本发明公开的一种钢丝绳污泥废酸模块化利用装置，包括：溶解模块，溶解模块包括污泥处理釜;废气处理模块，废气处理模块包括集气罩和吸收塔，集气罩设于污泥处理釜上且与吸收塔连通;沉淀模块，沉淀模块包括中和沉淀釜，中和沉淀釜与污泥处理釜连通，中和沉淀釜和吸收塔通过风机连通;压滤模块，包括板框压滤机，板框压滤机和中和沉淀釜连通，板框压滤机和吸收塔通过风机连通;分离模块，包括滤液回收装置和污泥传送装置，滤液回收装置设于板框压滤机下方，污泥传送装置设于板框压滤机下方。采用模块化装置，便于运输和组装，可以将该装置直接在钢丝绳厂进行污泥废酸的处理，节约了运输成本。
权利要求书
1.一种钢丝绳污泥废酸模块化利用装置，其特征在于，包括：
溶解模块，所述溶解模块包括污泥处理釜;
废气处理模块，所述废气处理模块包括集气罩和吸收塔，所述集气罩设于所述污泥处理釜上且与所述吸收塔连通;
沉淀模块，所述沉淀模块包括中和沉淀釜，所述中和沉淀釜与所述污泥处理釜连通，所述中和沉淀釜和所述吸收塔通过风机连通;
压滤模块，包括板框压滤机，所述板框压滤机和所述中和沉淀釜连通，所述板框压滤机和所述吸收塔通过风机连通;
分离模块，包括滤液回收装置和污泥传送装置，所述滤液回收装置设于所述板框压滤机下方，所述污泥传送装置设于所述板框压滤机下方。
2.根据权利要求1所述的一种钢丝绳污泥废酸模块化利用装置，其特征在于，还包括储存模块，所述储存模块包括储存罐，所述储存罐与所述滤液回收装置连通。
3.根据权利要求2所述的一种钢丝绳污泥废酸模块化利用装置，其特征在于，所述吸收塔包括依次连通的第一降膜吸收塔、第二降膜吸收塔、第一循环吸收塔、第二循环吸收塔以及第三循环吸收塔，所述第一降膜吸收塔底部与所述中和沉淀釜连通。
4.根据权利要求2所述的一种钢丝绳污泥废酸模块化利用装置，其特征在于，还包括后处理模块，所述后处理模块包括调节釜，所述调节釜与所述储存罐连通。
5.根据权利要求1所述的一种钢丝绳污泥废酸模块化利用装置，其特征在于，所述溶解模块还包括格栅和缓冲罐，所述缓冲罐和所述污泥处理釜连通，所述格栅设于所述缓冲罐和所述污泥处理釜之间。
6.一种钢丝绳污泥废酸模块化利用工艺，其特征在于，包括以下步骤：
S1、将计量好的钢丝绳废盐酸和浓盐酸，通过泵通入溶解模块，混合均匀后，加入称量好的钢丝绳污泥，所述溶解模块将所述污泥完全溶解;加入一定量的铁粉到溶解模块，将三价铁还原为亚铁;
S2、将经过步骤S1处理的废液通入沉淀模块，通过调节pH并加入硫化钠液体，进行沉淀反应;反应结束后，将物料从沉淀模块通入压滤模块;
S3、通过压滤模块对物料进行压滤，压滤模块下方的分离模块对污泥和氯化亚铁滤液进行分离。
7.根据权利要求6所述的一种钢丝绳污泥废酸模块化利用工艺，其特征在于，还包括调节步骤，通过将氧化剂加入到分离模块，将分离模块中的氯化亚铁氧化为氯化铁。
8.根据权利要求6所述的一种钢丝绳污泥废酸模块化利用工艺，其特征在于，还包括废气处理步骤，其中，步骤S1溶解过程中的氯化氢废气通过废气处理模块进行吸收处理;步骤S2反应过程中的硫化氢气体通过废气处理模块进行吸收处理;步骤S3反应过程中的挥发的氯化氢和硫化氢废气通过废气处理模块进行吸收处理。
说明书
一种钢丝绳污泥废酸模块化利用装置及工艺
技术领域
本发明涉及钢丝绳污泥废酸处理的技术领域，特别涉及一种钢丝绳污泥废酸模块化利用装置及工艺。
背景技术
含重金属污泥处置困难，现已成为每个城市面临的重大环境问题，这些污泥侵占了大量的土地，制约当地的经济发展。然而，重金属污泥是一种潜在资源，因而合理地回收利用才是解决问题的关键。南通市位于江苏省东南部，是全国闻名的钢丝绳之乡，钢丝绳年产量约占全国总量的1/3。然而，行业的快速发展也是的周边环境迅速恶化，严重影响了当地居民的生产生活。钢丝绳行业废水处理产生的污泥中重金属含量较高，处理难度大，一直以来未找到合适的处理方法，造成了严重的区域特征性环境污染，一定程度上也制约了该行业的发展。
发明内容
本发明的目的在于提供一种钢丝绳污泥废酸模块化利用装置及工艺，解决上述现有技术问题中的一个或者多个。

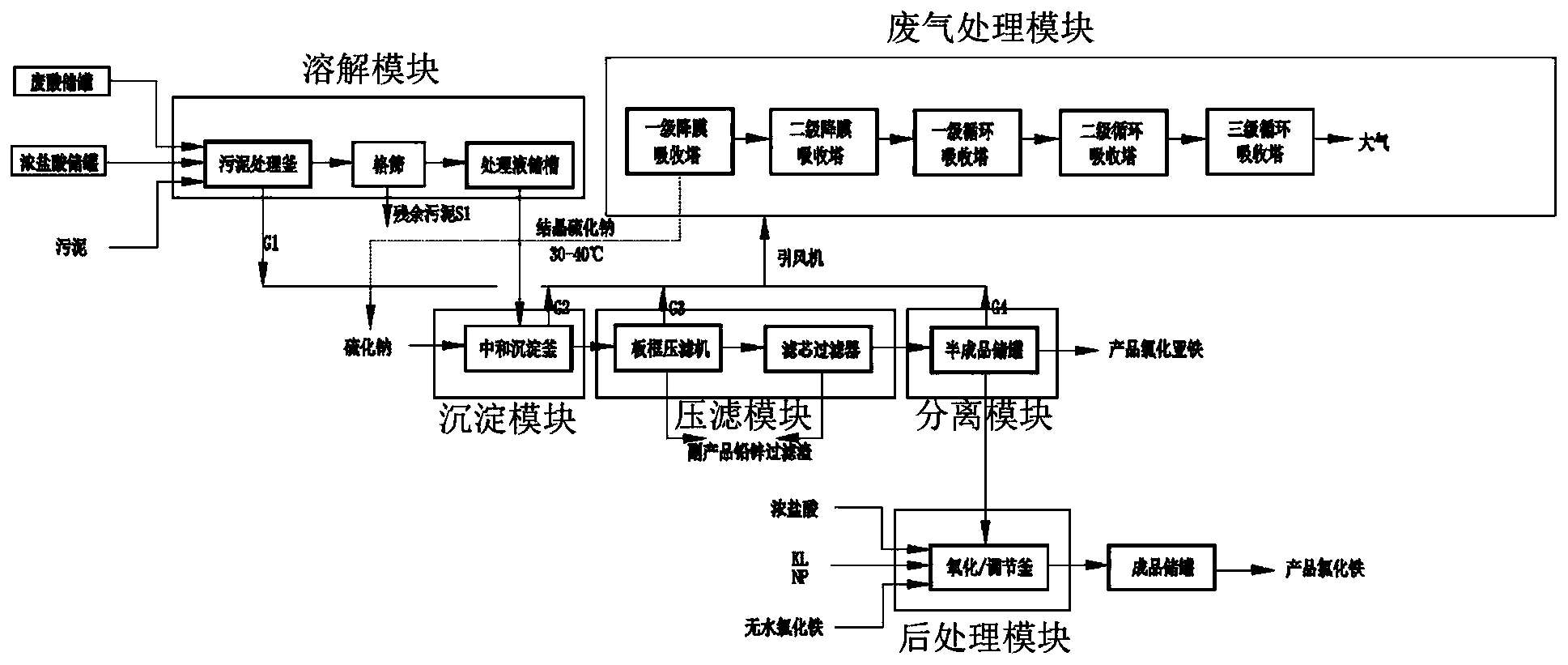

本发明提供一种钢丝绳污泥废酸模块化利用装置，包括：
溶解模块，所述溶解模块包括污泥处理釜;
废气处理模块，所述废气处理模块包括集气罩和吸收塔，所述集气罩设于所述污泥处理釜上且与所述吸收塔连通;
沉淀模块，所述沉淀模块包括中和沉淀釜，所述中和沉淀釜与所述污泥处理釜连通，所述中和沉淀釜和所述吸收塔通过风机连通;
压滤模块，包括板框压滤机，所述板框压滤机和所述中和沉淀釜连通，所述板框压滤机和所述吸收塔通过风机连通;
分离模块，包括滤液回收装置和污泥传送装置，所述滤液回收装置设于所述板框压滤机下方，所述污泥传送装置设于所述板框压滤机下方。
在一些实施方式中，还包括储存模块，所述储存模块包括储存罐，所述储存罐与所述滤液回收装置连通。
在一些实施方式中，吸收塔包括依次连通的第一降膜吸收塔、第二降膜吸收塔、第一循环吸收塔、第二循环吸收塔以及第三循环吸收塔，所述第一降膜吸收塔底部与所述中和沉淀釜连通。
在一些实施方式中，还包括后处理模块，所述后处理模块包括调节釜，所述调节釜与所述储存罐连通。
在一些实施方式中，溶解模块还包括格栅和缓冲罐，所述缓冲罐和所述污泥处理釜连通，所述格栅设于所述缓冲罐和所述污泥处理釜之间。
一种钢丝绳污泥废酸模块化利用工艺，包括以下步骤：
S1、将计量好的钢丝绳废盐酸和浓盐酸，通过泵通入溶解模块，混合均匀后，加入称量好的钢丝绳污泥，所述溶解模块将所述污泥完全溶解;加入一定量的铁粉到溶解模块，将三价铁还原为亚铁;
S2、将经过步骤S1处理的废液通入沉淀模块，通过调节pH并加入硫化钠液体，进行沉淀反应;反应结束后，将物料从沉淀模块通入压滤模块;
S3、通过压滤模块对物料进行压滤，压滤模块下方的分离模块对污泥和氯化亚铁滤液进行分离。
在一些实施方式中，还包括调节步骤，通过将氧化剂加入到分离模块，将分离模块中的氯化亚铁氧化为氯化铁。
在一些实施方式中，还包括废气处理步骤，其中，步骤S1溶解过程中的氯化氢废气通过废气处理模块进行吸收处理;步骤S2反应过程中的硫化氢气体通过废气处理模块进行吸收处理;步骤S3反应过程中的挥发的氯化氢和硫化氢废气通过废气处理模块进行吸收处理。
有益效果：本发明采用模块化装置，便于运输和组装，可以将该装置直接在钢丝绳厂进行污泥废酸的处理，节约了运输成本。
且本发明的污泥废酸处理工艺能耗低、环境友好，能废酸与污泥协同处置、无工业废水排放，可完全取代污泥焚烧与填埋、变废为宝，得到的副产品符合行业标准、处置服务费与资源化产品形成多头收入。（发明人施荣标）
