申请日2019.12.25
公开(公告)日2020.03.24
IPC分类号C02F11/123; B01D33/04; B01D33/46
摘要
本发明提供一种环保用污泥脱水压滤机，适用于污泥的深度脱水处理过程。本发明采用模块化的设计思路，按照作业流程分为进泥区、调整区、加压保压区、开合区、下组刮泥冲洗区及上组刮泥冲洗区，整个循环过程采用链条同步驱动，并利用对封闭腔内污泥施压压力而滤除污泥中的水分，降低污泥的含水量。本发明的利用反向的密封片密封污泥，加压压力越大则密封效果越好，从而实现对污泥的高压压滤，整个过程连续的循环往返，加压过程循序渐进，各个工作区域相对独立，提高连续压滤出水的工作效率。
权利要求书
1.一种环保用污泥脱水压滤机，采用循环式的流程区域化设计，其特征在于：
流程区域分为进泥区、调整区、加压保压区、开合区、下部刮泥冲洗区和上部刮泥冲洗区;
组成部件包括有下循环链条(1)、上循环链条(2)、主动链轮(3)、被动链轮(4)及辅助链轮(7)，其中，一组主动链轮(3)和被动链轮(4)与下循环链条(1)组成下部的循环链，另一组主动链轮(3)和被动链轮(4)与上循环链条(2)组成上部的循环链，若干的辅助链轮(7)分别设置于上部的循环链和下部的循环链中，在上部的循环链中设置有上部加压组件(5)，在下部的循环链中还设置有下部加压组件(6);
由调整区至加压保压区再至开合区，在上循环链条(1)与下循环链条(2)的相对一侧的各自的边缘线，先是保持某一数值收敛型夹角逐渐相近，而后两条边缘线相互平行，最后保持另一数值开放型夹角逐渐相离;
在下循环链条(1)上通过链条附件安装下组压滤板框(8)，在上循环链条(2)上通过链条附件安装有上组压滤板框(10)，下组压滤板框(8)为矩形框结构，上组压滤板框(10)为矩形平板结构，污泥存放在矩形框结构的下组压滤板框(8)，并通过矩形平板结构的上组压滤板框(10)压入下组压滤板框(8)中对污泥进行密封和压滤脱水。
2.如权利要求1所述的一种环保用污泥脱水压滤机，其特征在于：
下组压滤板框(8)包括有下底座(801)、矩形框(802)、下底板(804)和滑块(805)，下底座(801)通过紧固件固定连接矩形框(802)，下底板(804)滑动安装在矩形框(802)的内框中，滑块(805)通过紧固件固定安装在下底板(804)上，并且滑块(805)滑动安装在下底座(801)的对应滑槽中，下底板(804)上还固定设置有四根导向柱(807)，导向柱(807)滑动插装在下底座(801)的柱孔中，下底板(801)的上表面通过沉头螺钉固定安装有下滤布(806)，矩形框(802)的两个短边上固定安装有导向块(803)，在下底座(801)还固定安装有耳板(808)，耳板(808)上固定安装有导向轴架(809)，导向轴架上(810)通过轴用弹性挡圈安装有下组用外球面球轴承(810)，下底座(801)的另外轴孔中还穿装有下部芯轴(811)，下部芯轴(811)通过下部顶丝(814)固定在下底座(801)上，下部芯轴(811)上固定卡装有圆柱滚子轴承(812)，并通过下部定位轴套(813)定位轴承，在下底板(804)和下底座(801)的对应位置上还设置有活接螺栓(815)，在活接螺栓(815)之间钩挂有小拉簧(816);
上组压滤板框(10)包括有上底座(1001)和上压板(1002)，上压板(1002)通过紧固件固定在上底座(1001)上，上压板(1002)的两个长侧边上固定安装有弹性密封片(1003)，弹性密封片(1003)的外侧贴装有摩擦润滑片(1004)，上滤布(1005)通过沉头螺钉固定在上压板(1002)的下表面，上底座(1001)的两侧固定链接有上连接架(1006)，上链接架(1006)上设置有转轴，其上通过轴用弹性挡圈固定卡装有上组用外球面球轴承(1007)，轴座(1008)固定安装在上底座(1001)上，在轴座(1008)的轴孔中固定卡装有上部芯轴(1009)，上部芯轴(1009)通过上部顶丝(1010)顶死在轴座(1008)上，在上部芯轴(1009)上还卡装有滚针轴承(1011)，并通过上部定位轴套(1012)定位轴承;
上压板(1002)和下压板(804)设置有透水的小孔。
3.如权利要求2所述的一种环保用污泥脱水压滤机，其特征在于：所述的上压板(1002)的短边的横截面为直角梯形，并且此直角梯形的非直角边所对应的上压板(1002)的侧面贴合在上底板(1001)上;弹性密封片(1003)的下缘边不超过上压板(1002)的底边的延长线。
4.如权利要求1所述的一种环保用污泥脱水压滤机，还包括有进泥区的进泥斗(9)，进泥斗(9)包括有泥斗(901)和搅拌辊(902)，其特征在于：进泥斗(9)设置于进泥区的下组压滤板框(8)的正上方某一距离处，泥斗(901)的外侧设置有刮泥板(911)，泥斗(901)的下部通过小轴承(903)滚动安装有一搅拌辊(902)，小轴承(903)通过轴承盖(904)固定在泥斗(901)上，在搅拌辊(902)的最外端还固定安装有一小链轮(905)，泥斗(901)的内部还滑动安装有隔板(906)，隔板(906)的两端轴头上通过卡簧(909)卡装有一小滚子(907)，隔板(906)的两侧还设置有封泥板(908)，在封泥板(908)和泥斗(901)之间挂装有弹性拉簧(910)。
5.如权利要求1所述的一种环保用污泥脱水压滤机，还包括有调整区的导向梁(11)，其特征在于：导向梁(11)从调整区延伸至加压保压区，导向梁(11)安装于上组压滤板框(10)和下组压滤板框(8)的两侧;导向梁(11)由导向钢板(1101)、槽钢(1102)及热轧方管(1103)焊接而成，导向钢板(1101)的入口端带有外展的弧形引导区，热轧方管(1103)上还焊接有若干块安装钢板(1104)。
6.如权利要求1所述的一种环保用污泥脱水压滤机，还包括有加压保压区的上梁(12)和下梁(13)，其特征在于：下梁(13)安装于下组压滤板框(8)的下侧某一距离上，上梁(12)安装于上组压滤板框(10)的上侧某一距离上;下梁(13)由下压钢板(1301)、下部槽钢(1302)和下部工字钢(1303)焊接而成，上梁由上压钢板(1201)、上部槽钢(1202)和上部工字钢(1203)焊接而成，上压钢板(1201)前段翘起某一角度;下部工字钢(1303)和上部工字钢(1203)都设置有安装孔。
7.如权利要求6所述的一种环保用污泥脱水压滤机，其特征在于：上梁(12)和下梁(13)依靠另外设置的配套的液压系统加压并保压。
8.如权利要求1所述的一种环保用污泥脱水压滤机，其特征在于：下部刮泥冲洗区内依靠顶出架(14)顶出下组压滤板框(8)内部的压滤后的泥饼;顶出架(14)由顶出机架(1401)和转动辊(1402)组成，顶出机架(1401)为等腰梯形结构，若干组转动辊(1402)转动安装在顶出机架(1401)的两腰线的边上，顶出机架(1401)上还设置有安装脚座(1403)。
9.如权利要求1或8所述的一种环保用污泥脱水压滤机，其特征在于：下部刮泥冲洗区的下组压滤板框(8)和上部刮泥冲洗区的上组压滤板框(10)的刮泥冲洗由刮泥冲洗架(15)完成;刮泥冲洗架(15)由焊接在刮刀架(1501)上的前刮刀(1502)和后刮刀(1503)组成，刮刀架(1501)上还固定安装有冲洗喷头(1504);以刮刀架(1501)安装的水平面为基准，后刮刀架(1503)比前刮刀(1502)高处某一数值的距离。
10.如权利要求1所述的一种环保用污泥脱水压滤机，其特征在于：所述的上循环链条(1)和下循环链条(2)的链节每隔某一段距离安装有一组链条K型附件(16);上循环链条(1)和下循环链条(2)为单排链或多排链。
说明书
一种环保用污泥脱水压滤机
技术领域
本发明提供一种环保用污泥脱水压滤机，属于污泥处理设备领域，尤其是污泥深度脱水处理领域。
背景技术
随着国家对环保的要求越来越严格，各个行业的环保设备也面临着改革和更新换代，现阶段，污水厂的污水处理变得越来越严格。现有阶段污水厂对产生的污泥进行处理的方式也越发跟不上环保的要求。国家标准要求污水厂的污泥填埋标准为污泥含水率在60%以下，而现有设备中，叠锣压滤机和带式压滤机处理后的污泥含水率普遍在80-85%左右，无法达到填埋标准，临时应对的方法就是掺杂生石灰降低含水率，但是这样一方面造成资源的浪费，另一方面对土壤造成钙化，二次污染环境。而板框压滤机中的高压隔膜压滤机虽然能处理污泥含水率至60%以下，但是板框压滤机存在设备和基建成本高，其工作周期通常为4至6小时，效率比较低，一般中大型污水处理厂才有能力运营此设备。
而且对于现阶段来说，大多小型污水厂多数采用带式压滤机处理污泥，处理后含水率在80-85%的污泥没有后续处理的设备，全部要求小型污水处理厂更换为板框压滤机又不太现实，改造和运营成本承受不起。所以对于带式压滤机处理后的含水率在80-85%污泥的处理现在还没较好设备应用，添加生石灰只能解决燃眉之急，而且也是环保不允许的。所以在现有填埋污泥含水率60%以下的要求下，进一步脱水处理这部分含水率在80-85%含水率的污泥迫在眉睫。
带式压滤机处理污泥含水率在80-85%的原因在于带式过滤压滤只靠的滤带的张力，没法像板框一样进行高压压榨过滤。
发明内容
针对上述现状和所存在问题，本发明提供一种环保用污泥脱水压滤机，用来对带式压滤机处理后的含水率在80-85%的污泥进行更深度的脱水处理。
本发明的具体内容为：

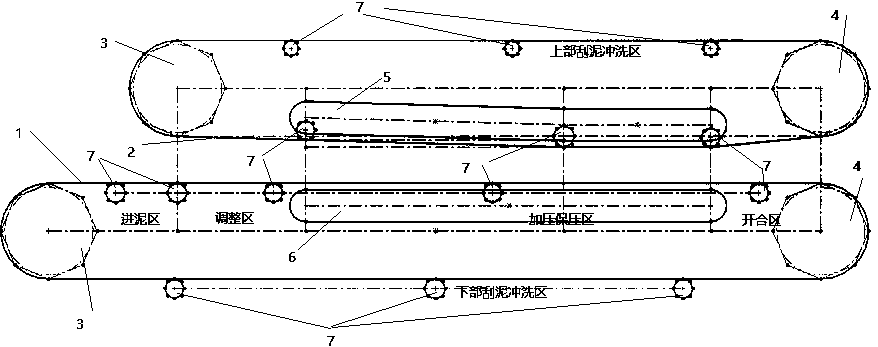

一种环保用污泥脱水压滤机，采用循环式的流程区域化设计，整个流程按照污泥处理的先后顺序，将整个压滤机划分为进泥区、调整区、加压保压区、开合区、下部刮泥冲洗区和上部刮泥冲洗区。
整个压滤机的具体组成部件包括有下循环链条、上循环链条、主动链轮、被动链轮及辅助链轮，其中，一组主动链轮和被动链轮与下循环链条组成下部的循环链，另一组主动链轮和被动链轮与上循环链条组成上部的循环链，若干的辅助链轮分别设置于上部的循环链和下部的循环链中，在上部的循环链中设置有上部加压组件，在下部的循环链中还设置有下部加压组件。
上循环链条和下循环链条上的两组主动链轮在计算好具体的速比后，依靠另外设置的驱动模块同步驱动。
由调整区至加压保压区再至开合区，在上循环链条与下循环链条的相对一侧的各自的边缘线，先是保持某一数值收敛型夹角逐渐相近，而后两条边缘线相互平行，最后保持另一数值开放型夹角逐渐相离，这样确保上下两组链条在运行时驱动相关的压滤部件形成逐渐相近的加压过程，而后相互平行的保压过程，最后逐渐相离的开合过程。
在下循环链条上通过链条附件安装下组压滤板框，在上循环链条上通过链条附件安装有上组压滤板框，下组压滤板框为矩形框结构，四周边框，中部中空，上组压滤板框为矩形平板结构，污泥存放在矩形框结构的下组压滤板框，并通过矩形平板结构的上组压滤板框压入下组压滤板框中对污泥进行密封和压滤脱水。
下组压滤板框包括有下底座、矩形框、下底板和滑块，下底座通过紧固件固定连接矩形框，下底板滑动安装在矩形框的内框中，滑块通过紧固件固定安装在下底板上，并且滑块滑动安装在下底座的对应滑槽中，下底板上还固定设置有四根导向柱，导向柱滑动插装在下底座的柱孔中，下底板的上表面通过沉头螺钉固定安装有下滤布，矩形框的两个短边上固定安装有导向块，在下底座还固定安装有耳板，耳板上固定安装有导向轴架，导向轴架上通过轴用弹性挡圈安装有下组用外球面球轴承，下底座的另外轴孔中还穿装有下部芯轴，下部芯轴通过下部顶丝固定在下底座上，下部芯轴上固定卡装有圆柱滚子轴承，并通过下部定位轴套定位轴承，在下底板和下底座的对应位置上还设置有活接螺栓，在活接螺栓之间钩挂有小拉簧;
上组压滤板框包括有上底座和上压板，上压板通过紧固件固定在上底座上，上压板的两个长侧边上固定安装有弹性密封片，弹性密封片的外侧贴装有摩擦润滑片，上滤布通过沉头螺钉固定在上压板的下表面，上底座的两侧固定链接有上连接架，上链接架上设置有转轴，其上通过轴用弹性挡圈固定卡装有上组用外球面球轴承，轴座固定安装在上底座上，在轴座的轴孔中固定卡装有上部芯轴，上部芯轴通过上部顶丝顶死在轴座上，在上部芯轴上还卡装有滚针轴承，并通过上部定位轴套定位轴承。圆柱滚子轴承和滚针轴承的轴承外圈包胶。
上压板的短边的横截面为直角梯形，并且此直角梯形的非直角边所对应的上压板的侧面贴合在上底板上，上滤布与上底座形成夹角，这样配合上循环链条和下循环链条形成的收敛性夹角，即可实现上组压滤板框上滤布与下组压滤板框下滤布所在的平面的平行，即污泥压滤时的均匀的平行下压。
弹性密封片的下缘边不超过上压板的底边的延长线，保证上组压滤板框在上滤布刮泥时刮刀与弹性密封片不干涉。
弹性密封片材质要求有较好弹性的材质，常见的如弹簧钢片;摩擦润滑片材质要求具有较好耐磨性和自润滑的材质，常见的如聚四氟乙烯。
上压板和下压板设置有透水的小孔。
进泥区设置有进泥斗，进泥斗包括有泥斗和搅拌辊，进泥斗设置于进泥区的下组压滤板框的正上方某一距离处，泥斗的外侧设置有刮泥板，泥斗的下部通过小轴承滚动安装有一搅拌辊，小轴承通过轴承盖固定在泥斗上，在搅拌辊的最外端还固定安装有一小链轮，泥斗的内部还滑动安装有隔板，隔板的两端轴头上通过卡簧卡装有一小滚子，隔板的两侧还设置有封泥板，在封泥板和泥斗之间挂装有弹性拉簧。
小滚子被顶起后可以带动隔板抬起，从而使污泥下降流出，小滚子被放下后隔板在弹性拉簧的弹力作用下复位，隔断污泥下降流出，搅拌辊的搅拌增加污泥的流动性。
调整区设置有导向梁，导向梁从调整区延伸至加压保压区，导向梁安装于上组压滤板框和下组压滤板框的两侧;导向梁由导向钢板、槽钢及热轧方管焊接而成，导向钢板的入口端带有外展的弧形引导区，热轧方管上还焊接有若干块安装钢板。
导向梁对称设置两组并确定好具体距离，当上组压滤板框和下组压滤板框进入导向梁区段后，即可确保二者在垂直于导向梁所在平面方向时的正确位置及后续平行压入阶段，导向梁的安装采用浮动支撑，预留对上组压滤板框和下组压滤板框进入时的变形余量。
加压保压区设置有上梁和下梁，下梁安装于下组压滤板框的下侧某一距离上，上梁安装于上组压滤板框的上侧某一距离上;下梁由下压钢板、下部槽钢和下部工字钢焊接而成，上梁由上压钢板、上部槽钢和上部工字钢焊接而成，上压钢板前段翘起某一角度;下部工字钢和上部工字钢都设置有安装孔。
上压钢板翘起角度值与上循环链条和下循环链条的收敛性夹角的数值一致。
上梁和下梁依靠另外设置的配套的液压系统加压并保压。
下部刮泥冲洗区内依靠顶出架顶出下组压滤板框内部的压滤后的泥饼;顶出架由顶出机架和转动辊组成，顶出机架为等腰梯形结构，若干组转动辊转动安装在顶出机架的两腰线的边上，顶出机架上还设置有安装脚座。
为了运行更流畅，顶出机架的上底边所在的平面也可以安装转动辊。
下部刮泥冲洗区的下组压滤板框和上部刮泥冲洗区的上组压滤板框的刮泥冲洗由刮泥冲洗架完成;刮泥冲洗架由焊接在刮刀架上的前刮刀和后刮刀组成，刮刀架上还固定安装有冲洗喷头，冲洗采用正冲洗;以刮刀架安装的水平面为基准，后刮刀架比前刮刀高处某一数值的距离。
上循环链条和下循环链条的链节每隔某一段距离安装有一组链条K型附件;上循环链条和下循环链条为单排链或多排链。
本发明采用上述技术方案，可以实现没有间歇的连续循环压滤，提高效率;而且具有板框式的密封腔，能够实现高压压滤;弹性密封片反向密封，压力越大，密封越好，相互独立，易于更换和维护。
