申请日2019.12.30
公开(公告)日2020.04.21
IPC分类号C02F3/34; C02F7/00
摘要
一种污水站担体槽氧含量控制系统，包括：污水站担体槽、风机、曝气管、溶解氧电机变送器、控制柜和电动执行器。本申请提供的一种污水站担体槽氧含量控制系统，可以保持污水站担体槽内溶解氧含量的稳定，达到菌类良好存活的目的，解决了氧含量低菌类死亡和氧含量高污泥膨胀的问题，提高菌类对污水的生化处理能力。
权利要求书

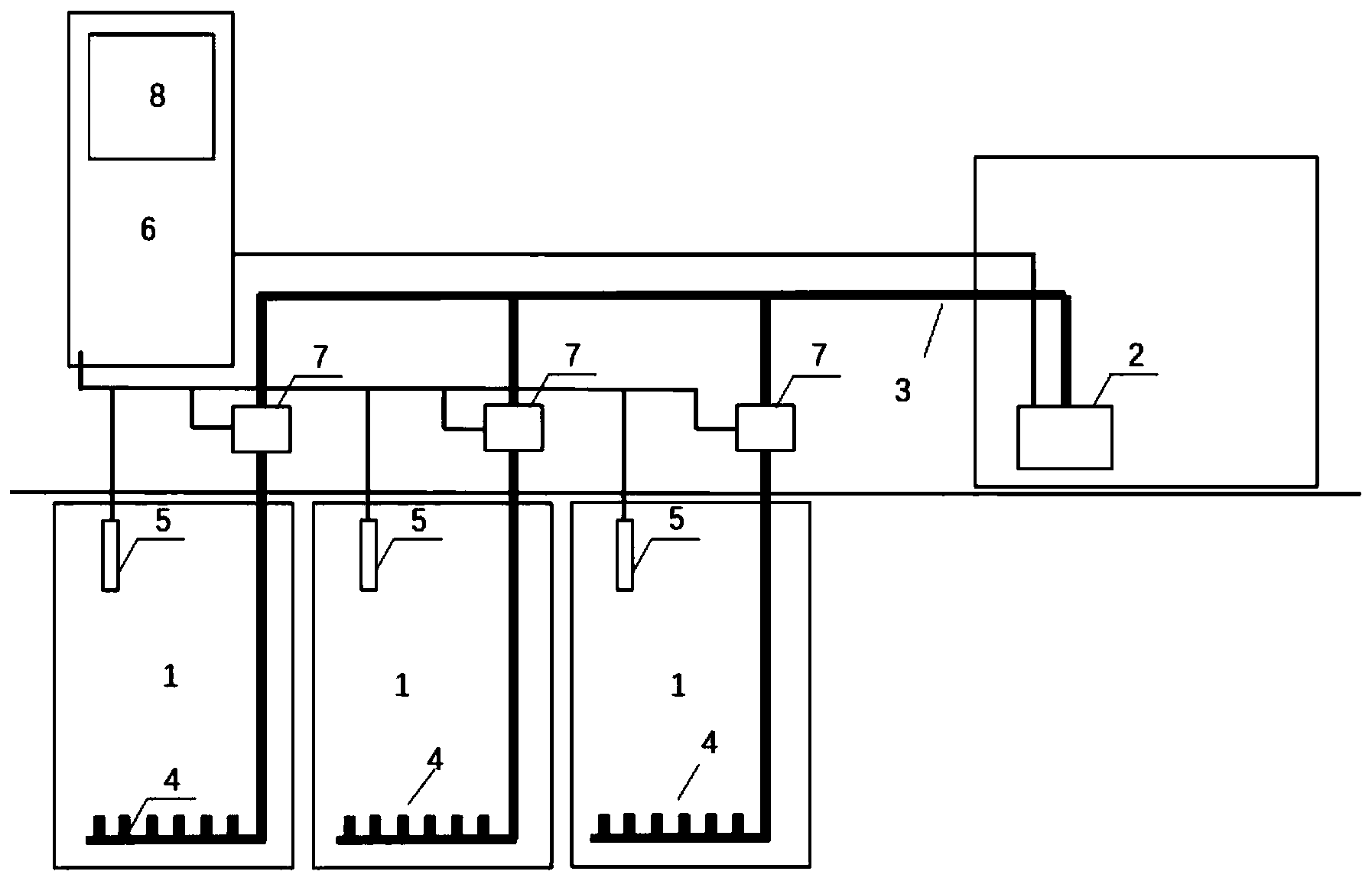

1.一种污水站担体槽氧含量控制系统，其特征在于，包括：
污水站担体槽，用于培育菌类;
风机，用于向所述污水站担体槽内输入氧气;所述风机上连通设置有风管第一端;
曝气管，用于将氧气溶解于所述污水站担体槽内的液体中;所述曝气管设置于所述污水站担体槽内，并没入液体中;且与所述风管的第二端连通;
溶解氧电机变送器，用于测量所述污水站担体槽内液体中氧气溶解含量;所述溶解氧电机变送器设置于所述污水站担体槽内，并没入液体中;
控制柜，用于处理所述溶解氧电机变送器发送的氧气溶解含量测量数据;所述控制柜与所述风机连接;
电动执行器，用于执行所述控制柜发送的控制命令，以控制所述风机的转动频率;所述电动执行器分别与所述控制柜和所述风机连接。
2.根据权利要求1所述的污水站担体槽氧含量控制系统，其特征在于，还包括：触摸屏，所述触摸屏设置于所述控制柜上，用于显示所述溶解氧电机变送器发送的氧气溶解含量测量数据，以及接收用户的控制命令输入，并将其传输给所述控制柜。
3.根据权利要求1所述的污水站担体槽氧含量控制系统，其特征在于，所述曝气管设置于所述污水站担体槽侧壁上。
4.根据权利要求2所述的污水站担体槽氧含量控制系统，其特征在于，所述曝气管设置于所述污水站担体槽侧壁上靠近底壁位置处。
5.根据权利要求1所述的污水站担体槽氧含量控制系统，其特征在于，所述溶解氧电机变送器设置于所述污水站担体槽侧壁上。
6.根据权利要求5所述的污水站担体槽氧含量控制系统，其特征在于，所述溶解氧电机变送器设置于所述污水站担体槽侧壁上靠近底壁位置处。
说明书
一种污水站担体槽氧含量控制系统
技术领域
本发明属于污水站担体槽技术领域，具体涉及一种污水站担体槽氧含量控制系统。
背景技术
在实际中，污水站担体槽中含有污水，常被用于培育菌类，菌类可以将污水中的杂质作为食物，可以增加经济收入。但是由于污水站担体槽一般密封，菌类生长需要氧气，且会产生二氧化碳，污水站担体槽内的溶解氧含量如果失衡，则会导致菌类死亡。
发明内容
为解决上述问题，本发明提供了一种污水站担体槽氧含量控制系统，包括：
污水站担体槽，用于培育菌类;
风机，用于向所述污水站担体槽内输入氧气;所述风机上连通设置有风管第一端;
曝气管，用于将氧气溶解于所述污水站担体槽内的液体中;所述曝气管设置于所述污水站担体槽内，并没入液体中;且与所述风管的第二端连通;
溶解氧电机变送器，用于测量所述污水站担体槽内液体中氧气溶解含量;所述溶解氧电机变送器设置于所述污水站担体槽内，并没入液体中;
控制柜，用于处理所述溶解氧电机变送器发送的氧气溶解含量测量数据;所述控制柜与所述风机连接;
电动执行器，用于执行所述控制柜发送的控制命令，以控制所述风机的转动频率;所述电动执行器分别与所述控制柜和所述风机连接。
优选地，还包括：触摸屏，所述触摸屏设置于所述控制柜上，用于显示所述溶解氧电机变送器发送的氧气溶解含量测量数据，以及接收用户的控制命令输入，并将其传输给所述控制柜。
优选地，，所述曝气管设置于所述污水站担体槽侧壁上。
优选地，所述曝气管设置于所述污水站担体槽侧壁上靠近底壁位置处。
优选地，所述溶解氧电机变送器设置于所述污水站担体槽侧壁上。
优选地，所述溶解氧电机变送器设置于所述污水站担体槽侧壁上靠近底壁位置处。
本申请提供的一种污水站担体槽氧含量控制系统，可以保持污水站担体槽内溶解氧含量的稳定，达到菌类良好存活的目的，解决了氧含量低菌类死亡和氧含量高污泥膨胀的问题，提高菌类对污水的生化处理能力。（发明人刘学;李琦;彭兆勇）
