申请日2019.12.30
公开(公告)日2020.04.10
IPC分类号C02F11/00; B01D29/03
摘要
本发明公开了污泥处理用气浮串动除杂装置，包括气浮除杂池，气浮除杂池安装在底池的顶面上，气浮除杂池的一侧设有过滤池，过滤池的顶部设有漂浮除杂池，漂浮除杂池与过滤池之间设有过滤网;过滤池与气浮除杂池之间设有污泥取料腔，气浮除杂池的侧部位置设有取料密封门，取料密封门安装在污泥取料腔位置;气浮除杂池的内部中间位置设有吹气机构，吹气机构包括吹气管道，吹气管道的顶面设有若干吹气孔，吹气管道的一端设有密封塞，吹气管道的另一端连接有进气管道，进气管道的外端设有进气主泵，进气主泵安装在污泥取料腔位置。本发明大大提高了对污泥中塑料漂浮物的过滤效率，漂浮除杂池通过过滤网对塑料漂浮物进行渗水过滤。
权利要求书
1.污泥处理用气浮串动除杂装置，包括气浮除杂池，气浮除杂池安装在底池的顶面上，气浮除杂池的一侧设有过滤池，过滤池的顶部设有漂浮除杂池，漂浮除杂池与过滤池之间设有过滤网;过滤池与气浮除杂池之间设有污泥取料腔，气浮除杂池的侧部位置设有取料密封门，取料密封门安装在污泥取料腔位置;
其特征在于：气浮除杂池的内部中间位置设有吹气机构，吹气机构包括吹气管道，吹气管道的顶面设有若干吹气孔，吹气管道的一端设有密封塞，吹气管道的另一端连接有进气管道，进气管道的外端设有进气主泵，进气主泵安装在污泥取料腔位置;
气浮除杂池的端部外接有进水管道，进水管道的一端设有出水泵，出水泵安装在气浮除杂池的端部，进水管道的另一端设有抽水泵;
气浮除杂池的内底部设有旋转轴，旋转轴的端部套装有旋转叶片，旋转叶片安装在气浮除杂池的内部，旋转轴的外周面套装有从动齿轮，底池上设有步进电机，步进电机的下部设有旋转轴，旋转轴的外周面套装有驱动齿轮，底池的内部安装有传动齿轮，传动齿轮的轴向设有定位轴，定位轴安装在底池的内部，传动齿轮安装在驱动齿轮与从动齿轮之间，驱动齿轮、传动齿轮以及从动齿轮依次啮合;漂浮除杂池的外侧部位置设有杂物取料口。
2.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：漂浮除杂池的顶部设有顶架，顶架上设有污泥进料口与稀释水进液口，污泥进料口与稀释水进液口安装在气浮除杂池的上方，污泥进料口位置设有污泥进料槽，稀释水进液口位置设有稀释水进液槽。
3.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：气浮除杂池的顶部设有液压缸，液压缸的前部设有活塞杆，活塞杆的前端设有除杂推板，除杂推板安装在出水泵的上方。
4.根据权利要求3所述的污泥处理用气浮串动除杂装置，其特征在于：除杂推板包括推板体，推板体的内部为空腔结构，推板体的正面设有若干出气孔，推板体的内部设有气囊，气囊的正面为网状结构，气囊外接有进气管道，进气管道的一端与气囊连接，进气管道的另一端设有气泵。
5.根据权利要求4所述的污泥处理用气浮串动除杂装置，其特征在于：气囊为椭球型形状。
6.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：底池的内顶部位置设有气浮串动机构，气浮串动机构包括出气壳，出气壳安装在气浮除杂池的内底面位置，出气壳的顶面设有若干出气孔，出气孔布置在气浮除杂池的内底面位置;出气壳外接有进气仓，进气仓的一端与出气壳连接，进气仓的另一端设有进气副泵，进气副泵安装在底池的外侧部位置;进气仓的中部设有单向阀。
7.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：吹气管道为弓字型形状，吹气管道的中部设有对接架，对接架固定在气浮除杂池的内侧壁位置。
8.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：旋转轴的端部与旋转叶片之间设有固定球。
9.根据权利要求1所述的污泥处理用气浮串动除杂装置，其特征在于：吹气孔安装有敞口管，敞口管的上端设有出气槽，敞口管的下端设有密封塞，密封塞与敞口管的下端之间设有密封片;敞口管的下端设有出气连接管，出气连接管安装在吹气孔位置。
10.根据权利要求9所述的污泥处理用气浮串动除杂装置，其特征在于：敞口管与密封塞均为圆台型形状，密封塞的上端与敞口管的下端对接。
说明书
污泥处理用气浮串动除杂装置
技术领域
本发明涉及除杂装置，特别涉及污泥处理用气浮串动除杂装置。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1%~10%，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，分类比较复杂，一般可以按以下方法分类。污泥浓缩的方法主要有重力浓缩法、气浮浓缩法、带式重力浓缩法和离心浓缩法，还有微孔浓缩法、隔膜浓缩法和生物浮选浓缩法等。现有的污泥不方便进行气浮串动操作，对污泥中的塑料漂浮物进行除杂操作效率低。
发明内容
本发明所要解决的技术问题是提供方便对污泥进行稀释，方便对污泥中的塑料漂浮物进行向上吹送，大大提高了对污泥中塑料漂浮物的过滤效率，溢出的塑料漂浮物则流入漂浮除杂池内，漂浮除杂池通过过滤网对塑料漂浮物进行渗水过滤，通过过滤池对渗透的水进行储存的污泥处理用气浮串动除杂装置。
本发明是通过以下技术方案来实现的：

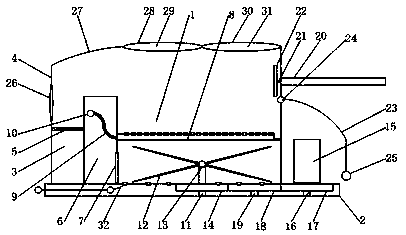

污泥处理用气浮串动除杂装置，包括气浮除杂池，气浮除杂池安装在底池的顶面上，气浮除杂池的一侧设有过滤池，过滤池的顶部设有漂浮除杂池，漂浮除杂池与过滤池之间设有过滤网;过滤池与气浮除杂池之间设有污泥取料腔，气浮除杂池的侧部位置设有取料密封门，取料密封门安装在污泥取料腔位置;气浮除杂池的内部中间位置设有吹气机构，吹气机构包括吹气管道，吹气管道的顶面设有若干吹气孔，吹气管道的一端设有密封塞，吹气管道的另一端连接有进气管道，进气管道的外端设有进气主泵，进气主泵安装在污泥取料腔位置;气浮除杂池的端部外接有进水管道，进水管道的一端设有出水泵，出水泵安装在气浮除杂池的端部，进水管道的另一端设有抽水泵;气浮除杂池的内底部设有旋转轴，旋转轴的端部套装有旋转叶片，旋转叶片安装在气浮除杂池的内部，旋转轴的外周面套装有从动齿轮，底池上设有步进电机，步进电机的下部设有旋转轴，旋转轴的外周面套装有驱动齿轮，底池的内部安装有传动齿轮，传动齿轮的轴向设有定位轴，定位轴安装在底池的内部，传动齿轮安装在驱动齿轮与从动齿轮之间，驱动齿轮、传动齿轮以及从动齿轮依次啮合;漂浮除杂池的外侧部位置设有杂物取料口。
进一步地，所述漂浮除杂池的顶部设有顶架，顶架上设有污泥进料口与稀释水进液口，污泥进料口与稀释水进液口安装在气浮除杂池的上方，污泥进料口位置设有污泥进料槽，稀释水进液口位置设有稀释水进液槽。
进一步地，所述气浮除杂池的顶部设有液压缸，液压缸的前部设有活塞杆，活塞杆的前端设有除杂推板，除杂推板安装在出水泵的上方。
进一步地，所述除杂推板包括推板体，推板体的内部为空腔结构，推板体的正面设有若干出气孔，推板体的内部设有气囊，气囊的正面为网状结构，气囊外接有进气管道，进气管道的一端与气囊连接，进气管道的另一端设有气泵。
进一步地，所述气囊为椭球型形状。
进一步地，所述底池的内顶部位置设有气浮串动机构，气浮串动机构包括出气壳，出气壳安装在气浮除杂池的内底面位置，出气壳的顶面设有若干出气孔，出气孔布置在气浮除杂池的内底面位置;出气壳外接有进气仓，进气仓的一端与出气壳连接，进气仓的另一端设有进气副泵，进气副泵安装在底池的外侧部位置;进气仓的中部设有单向阀。
进一步地，所述吹气管道为弓字型形状，吹气管道的中部设有对接架，对接架固定在气浮除杂池的内侧壁位置。
进一步地，所述旋转轴的端部与旋转叶片之间设有固定球。
进一步地，所述吹气孔安装有敞口管，敞口管的上端设有出气槽，敞口管的下端设有密封塞，密封塞与敞口管的下端之间设有密封片;敞口管的下端设有出气连接管，出气连接管安装在吹气孔位置。
进一步地，所述敞口管与密封塞均为圆台型形状，密封塞的上端与敞口管的下端对接。
本发明的有益效果是：操作者将待处理的污泥倒入气浮除杂池内，抽水泵置于水中，进水管道通过抽水泵将水通过出水泵抽送到气浮除杂池内，从而对污泥进行稀释，步进电机通过旋转轴控制驱动齿轮实现转动，驱动齿轮的转动带动传动齿轮实现转动，传动齿轮的转动带动从动齿轮实现转动，通过从动齿轮带动旋转轴实现转动，旋转轴的转动带动旋转叶片实现转动，通过旋转叶片对气浮除杂池内的污泥进行快速搅拌稀释处理;污泥中的塑料漂浮物则会漂浮在水面上，同时，进气主泵通过进气管道将气输送给吹气机构，进气主泵通过进气管道将气输送给吹气管道，吹气管道通过吹气孔将气吹送出去，通过吹气孔吹出的气对塑料漂浮物进行向上吹起，大大提高了对污泥中塑料漂浮物的过滤效率，溢出的塑料漂浮物则流入漂浮除杂池内，漂浮除杂池通过过滤网对塑料漂浮物进行渗水过滤，通过过滤池对渗透的水进行储存。（发明人赵巧英;叶世锋）
