申请日20200609
公开(公告)日20200811
IPC分类号B01D21/00; B01D21/02; B01D21/24; C02F1/52
摘要
一种污水斜板沉淀池防堵塞装置及应用方法。沉淀池的型腔内排列安装底部斜板，沉淀池的外部一侧有配水堰，空压机连接气动阀的一端，气动阀的另一端连接穿孔管，排泥泵的排泥管道安装在沉淀池的底部，穿孔管的下方有排泥泵的排泥管道。本发明的优点是解决水处理系统斜板填料易堵塞，堵塞后清理难的问题。简单实用，在传统斜板沉淀池内增设少量的设施即可解决沉淀池堵塞的问题，经济实用、操作简单、性能稳定。
权利要求书
1.一种水处理斜板填料的防堵塞装置，其特征在于沉淀池的型腔内排列安装底部斜板，沉淀池的外部一侧有配水堰，空压机连接气动阀的一端，气动阀的另一端连接穿孔管，排泥泵的排泥管道安装在沉淀池的底部，穿孔管的下方有排泥泵的排泥管道。
2.根据权利要求1所述的一种污水斜板沉淀池防堵塞装置，其特征在于在传统的沉淀池的填料底部设置若干个穿孔管，穿孔管距离底部斜板的距离为20-30cm，穿孔管间距为10-30cm，穿孔管的第一孔及第二孔的开孔间距为10-20cm，第一孔及第二孔的开孔方向向外45度角交错开孔，第一孔及第二孔的开孔尺寸为5-10mm。
3.根据权利要求1所述的一种污水斜板沉淀池防堵塞装置，其特征在于若干个穿孔管与空压机分别通过气动阀连接，由气动阀控制穿孔管的曝气。
4.根据权利要求1所述的一种污水斜板沉淀池防堵塞装置,其特征在于穿孔管为填料底部穿孔曝气管。
5.一种污水斜板沉淀池防堵塞应用方法，其特征在于在传统斜板沉淀池内增设配水堰、空压机、气动阀、穿孔管及排泥泵;含有以下步骤;
运行时，先停止反应池进水，如有污泥回流泵，需停止污泥回流泵，待斜板沉淀池出水停止后，开启排泥泵，通过排泥泵排泥，降低沉淀池液位10-20cm;沉淀池降液位结束后，开启穿孔管气动阀，通过穿孔管曝气，对斜板进行冲洗，冲洗时间一般控制在1-5分钟，冲洗结束后，关闭气动阀;5-10分钟后开启反应池进水，进行正常运行;重复上述步骤进行操作。
说明书
一种污水斜板沉淀池防堵塞装置及应用方法
技术领域
本发明涉及一种污水斜板沉淀池防堵塞装置及应用方法，属于水处理技术领域。
背景技术
沉淀池在给水排水工程中普遍使用，用来沉淀反应池内的悬浮物，传统沉淀池负荷低、占地面积大，为了提高沉淀池的表面负荷，一般采用斜板沉淀池，在沉淀池中设置斜板或斜管。斜板或斜管沉淀池的表面负荷相对传统沉淀池可提升1倍以上，解决了传统沉淀池负荷低、占地面积大的问题。但实际运行过程中斜板或斜管易沉积污染物，污染物堵塞斜板或斜管，局部位置无法过水，导致其他过水位置负荷超过设计负荷，出水悬浮物升高，影响斜板的运行性能。该问题目前没有有效的解决方法，一般需要对堵塞的斜板进行人工清理，将斜板沉淀池泄空，使用人工更换堵塞的斜板，但该方法工期长，劳动强度大，系统要停水检修。
发明内容
为了克服现有技术的不足,本发明提供一种污水斜板沉淀池防堵塞装置及应用方法。

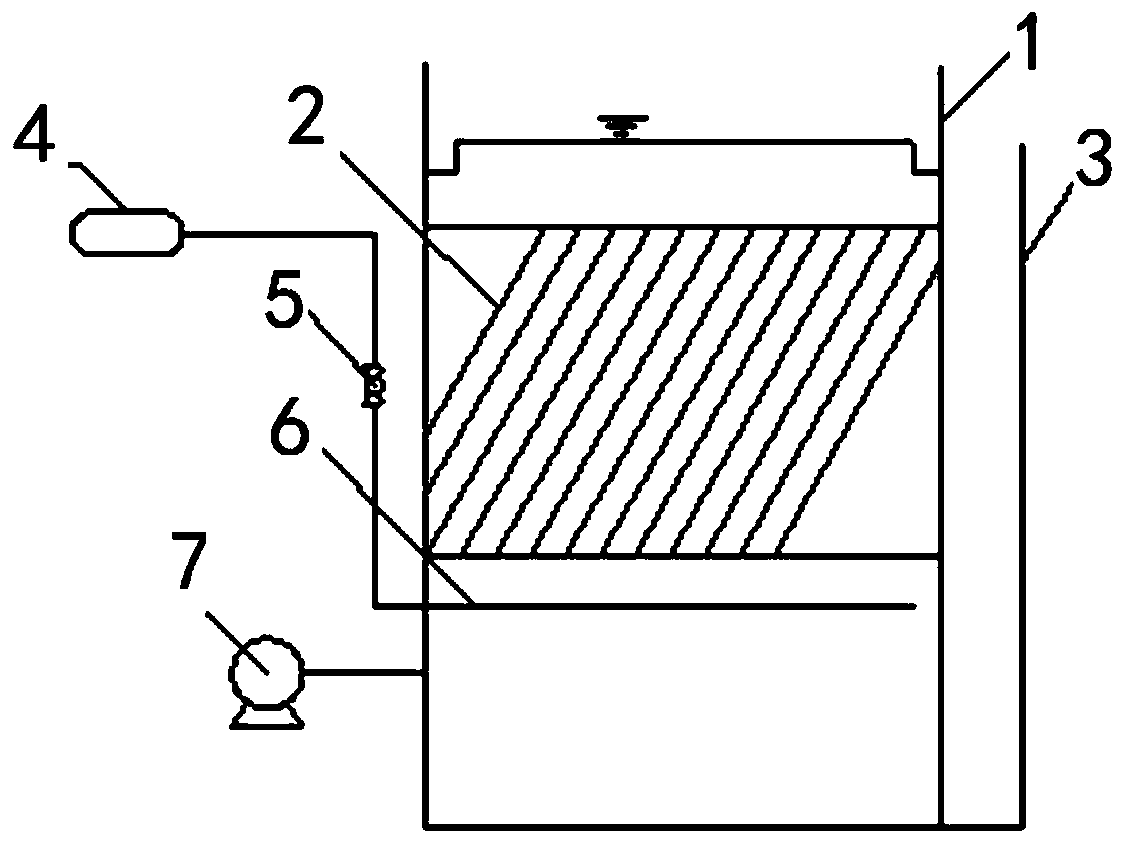

一种污水斜板沉淀池防堵塞装置，沉淀池的型腔内排列安装底部斜板，沉淀池的外部一侧有配水堰，空压机连接气动阀的一端，气动阀的另一端连接穿孔管，排泥泵的排泥管道安装在沉淀池的底部，穿孔管的下方有排泥泵的排泥管道。
在传统的沉淀池的填料底部设置若干个穿孔管，穿孔管距离底部斜板的距离为20-30cm，穿孔管间距为10-30cm，穿孔管的第一孔及第二孔的开孔间距为10-20cm，第一孔及第二孔的开孔方向向外45度角交错开孔，第一孔及第二孔的开孔尺寸为5-10mm。若干个穿孔管与空压机分别通过气动阀连接，由气动阀控制穿孔管的曝气。穿孔管为填料底部穿孔曝气管。
一种污水斜板沉淀池防堵塞应用方法，含有以下步骤;在传统斜板沉淀池内增设配水堰、空压机、气动阀、穿孔管及排泥泵。
运行时，先停止反应池进水，如有污泥回流泵，需停止污泥回流泵，待斜板沉淀池出水停止后，开启排泥泵，通过排泥泵排泥，降低沉淀池液位10-20cm。
沉淀池降液位结束后，开启穿孔管气动阀，通过穿孔管曝气，对斜板进行冲洗，冲洗时间一般控制在1-5分钟，冲洗结束后，关闭气动阀。
5-10分钟后开启进水，进行正常运行;重复上述步骤进行操作。
本发明的优点是解决水处理系统斜板填料易堵塞，堵塞后清理难的问题。简单实用，在传统斜板沉淀池内增设少量的设施即可解决沉淀池堵塞的问题，经济实用、操作简单、性能稳定。（发明人杨岸明;田盛）
