申请日20200921
公开(公告)日20201027
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种工业废水污泥重金属回收装置，涉及回收设备技术领域，包括过滤箱，所述过滤箱的内部固定连接有隔板，所述隔板的底端固定连接有过滤层，所述过滤层的顶端固定连接有底块，所述底块，所述底块的顶端活动连接有搅拌装置，所述搅拌装置的顶端固定连接有蜗轮，所述过滤箱的顶部固定设有进药管，所述过滤层的下方设有搅动装置。本实用新型，通过过滤箱、隔板、进药管、搅拌装置、搅动装置、过滤层、蜗杆和蜗轮之间的配合设置，解决了过滤效果不佳不便于多种水质过滤，提高了装置的实用性，提高了装置的过滤效果，提高了装置的工作效率，使不同的金属水质可以在不同的过滤室过滤，增加了效率。
权利要求书

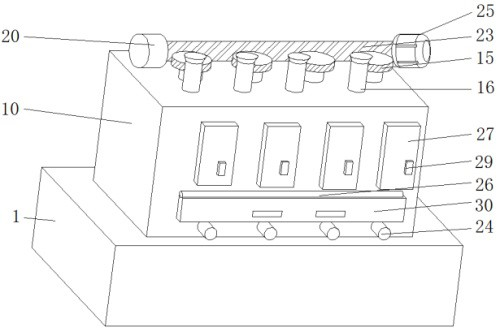

1.一种工业废水污泥重金属回收装置，包括过滤箱(10)，其特征在于：所述过滤箱(10)的内部固定连接有隔板(17)，所述隔板(17)的底端固定连接有过滤层(13)，所述过滤层(13)的顶端固定连接有底块(12)，所述底块(12)的顶端活动连接有搅拌装置(11)，所述搅拌装置(11)的顶端固定连接有蜗轮(15)，所述过滤箱(10)的顶部固定设有进药管(16)，所述过滤层(13)的下方设有搅动装置(14)，所述过滤箱(10)的一侧固定连接有电机座(19)，所述电机座(19)的内部固定连接有搅动电机(18)，所述搅动电机(18)的输出轴与搅动装置(14)固定连接，所述蜗轮(15)的一侧啮合连接有蜗杆(23)，所述蜗杆(23)的一端活动连接有支撑座(20)，另一端固定连接有蜗杆电机(25)。
2.根据权利要求1所述的一种工业废水污泥重金属回收装置，其特征在于：所述过滤箱(10)的一侧顶端固定连接有进水管(22)，另一侧底端固定连接有出水管(24)。
3.根据权利要求1所述的一种工业废水污泥重金属回收装置，其特征在于：所述过滤箱(10)的底端外侧活动连接有底座(1)，所述底座(1)的底端固定连接有底板(7)。
4.根据权利要求3所述的一种工业废水污泥重金属回收装置，其特征在于：所述底板(7)的顶端固定连接有压缩柱(8)，所述压缩柱(8)的外侧活动连接有压缩弹簧(5)，所述压缩柱(8)的顶端固定连接压块(6)，所述压块(6)与过滤箱(10)的底端固定连接。
5.根据权利要求3所述的一种工业废水污泥重金属回收装置，其特征在于：所述底座(1)的内部两侧顶端均固定连接有液压柱(2)，所述液压柱(2)的底端固定连接有轮壳(3)，所述轮壳(3)的内侧活动连接有移动轮(4)，所述底座(1)的底端两侧开设有轮孔(9)。
6.根据权利要求1所述的一种工业废水污泥重金属回收装置，其特征在于：所述过滤箱(10)的一侧活动连接有维修门(27)，所述维修门(27)的一侧固定连接有第一把手(29)。
7.根据权利要求1所述的一种工业废水污泥重金属回收装置，其特征在于：所述过滤箱(10)的一侧底端活动连接有转轴(26)，所述转轴(26)的一侧活动连接有清理门(30)。
8.根据权利要求7所述的一种工业废水污泥重金属回收装置，其特征在于：所述清理门(30)的一侧固定连接有第二把手(28)。
说明书
一种工业废水污泥重金属回收装置
技术领域
本实用新型涉及重金属回收设备技术领域，更具体的是涉及一种工业废水污泥重金属回收装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中包含的重金属离子具有强烈的污染性，是工业废水净水回收的主要障碍，如今常用的去除废水中重金属离子的方法有电解沉淀法和化学沉淀法，有的重金属废水处理设备操作复杂，对沉淀的过滤处理效果较差，容易导致净水不完全，现有的重金属回收装置，过滤效果不佳不便于使不同的水质分隔分离。
在中国实用新型专利申请号：CN202020021017.6中公开有一种方便排渣的无机化工废水处理池，包括底座，所述底座的上端面固定安装有池体，所述池体内设置有搅拌机构，所述池体内横向设置有过滤网板，所述过滤网板的右端固定安装有密封板，所述密封板背离过滤网板的一端贯穿池体的侧壁并固定安装有拉手，所述拉手上设置有防滑套，所述防滑套上设置有防滑纹，所述密封板滑动连接在池体的侧壁内，所述池体的侧壁内对称开设有两个凹槽。该方便排渣的无机化工废水处理池，只是通过过滤网进行过滤，过滤效果不佳不便于多种水质的过滤。
因此，提出一种工业废水污泥重金属回收装置来解决上述问题很有必要。
实用新型内容
(一)解决的技术问题
本实用新型的目的在于：为了解决现有的废水重金属回收装置过滤效果不佳不便于多种水质过滤、滤时容易产生震动的问题，本实用新型提供一种工业废水污泥重金属回收装置。
(二)技术方案
本实用新型为了实现上述目的具体采用以下技术方案：
一种工业废水污泥重金属回收装置，包括过滤箱，所述过滤箱的内部固定连接有隔板，所述隔板的底端固定连接有过滤层，所述过滤层的顶端固定连接有底块，所述底块，所述底块的顶端活动连接有搅拌装置，所述搅拌装置的顶端固定连接有蜗轮，所述过滤箱的顶部固定设有进药管，所述过滤层的下方设有搅动装置，所述过滤箱的一侧固定连接有电机座，所述电机座的内部固定连接有搅动电机，所述搅动电机的输出轴与搅动装置固定连接，所述蜗杆的一端活动连接有支撑座，另一端固定连接有蜗杆电机。
进一步地，所述过滤箱的一侧顶端固定连接有进水管，另一侧底端固定连接有出水管。
进一步地，所述过滤箱的底端外侧活动连接有底座，所述底座的底端固定连接有底板。
进一步地，所述底板的顶端固定连接有压缩柱，所述压缩柱的外侧活动连接有压缩弹簧，所述压缩柱的顶端固定连接压块，所述压块与过滤箱的底端固定连接。
进一步地，所述底座的内部两侧顶端均固定连接有液压柱，所述液压柱的底端固定连接有轮壳，所述轮壳的内侧活动连接有移动轮，所述底座的底端两侧开设有轮孔。
进一步地，所述过滤箱的一侧活动连接有维修门，所述维修门的一侧固定连接有第一把手。
进一步地，所述过滤箱的一侧底端活动连接有转轴，所述转轴的一侧活动连接有清理门。
进一步地，所述清理门的一侧固定连接有第二把手。
(三)有益效果
本实用新型的有益效果如下：
1、本实用新型，通过过滤箱、隔板、进药管、搅拌装置、搅动装置、过滤层、蜗杆和蜗轮之间的配合设置，解决了过滤效果不佳不便于多种水质过滤，提高了装置的实用性，提高了装置的过滤效果，提高了装置的工作效率，使不同的金属水质可以在不同的过滤室过滤，增加了效率。
2、本实用新型，通过底座、压缩柱、压缩弹簧、移动轮、压块和底板之间的配合设置，解决了过滤时容易产生震动的问题，提高了装置的稳定性，提高了装置的减震性，提高了装置的实用性，进一步利用移动轮使装置便于移动。
3、本实用新型，通过维修门、清理门、转轴、第一把手、第二把手和过滤箱之间的配合设置，解决了不便于清理装置的问题，提高了装置的实用性，提高了装置的寿命，避免了长时间使用内部堵塞，便于定期清理维修或者更换配件。（发明人王密;邓志勇）
