申请日20200909
公开(公告)日20201027
IPC分类号C02F9/08
摘要
本实用新型涉及水处理领域，具体的说是一种铁曝气与多相催化氧化结合的实验室废水处理设备，包括管道连接的铁曝气反应室和多相催化氧化反应室。在管道上设有水质监测装置和流量控制器，水质监测装置和流量控制器还通过外接的微处理器相连接。多相催化氧化反应室顶部中间设有布水管，管道连接在布水管的上端，布水管的下端固定连接有圆锥形的布水板，布水板的下端延伸至多相催化氧化反应室的中部，多相催化氧化反应室侧壁上设有催化剂涂层，多相催化氧化反应室内设有紫外灯柱。本实用新型废水的净化过程较为环保，废水能够更加彻底的得到净化，使废水在一个循环之后便能够净化达标。
权利要求书
1.一种铁曝气与多相催化氧化结合的实验室废水处理设备，包括管道连接的铁曝气反应室和多相催化氧化反应室，废水经铁曝气反应室进入多相催化氧化反应室，在所述管道上设有水质监测装置和流量控制器，所述水质监测装置和流量控制器还通过外接的微处理器相连接，所述铁曝气反应室为圆柱形，上部设有进水口，上部侧壁上安装有液位计，内部设有铁碳填料，所述铁碳填料的下方设有曝气装置，所述曝气装置连接有曝气控制器，其曝气孔在所述铁曝气反应室的圆形横截面上均匀分布，其特征在于：
所述铁曝气反应室底部形成倒圆锥形的集泥斗，所述集泥斗底部连接有排泥管，所述多相催化氧化反应室为圆柱形，其顶部中间设有圆柱形布水管，所述管道连接在所述布水管的上端，所述布水管的下端固定连接有圆锥形的布水板，所述布水板的下端延伸至所述多相催化氧化反应室的中部，所述布水板的下端与所述多相催化氧化反应室的侧壁之间留有空隙，在紧挨所述布水板下方的所述多相催化氧化反应室侧壁上设有催化剂涂层，所述多相催化氧化反应室的中轴线位置设有位于所述布水管下方的紫外灯柱，所述紫外灯柱外侧还设有透明灯罩。
2.根据权利要求1所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述多相催化氧化反应室的侧边上设置所述催化剂涂层的部位向内收进形成倒圆锥台形状。
3.根据权利要求2所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述催化剂涂层表面设置为梯形结构。
4.根据权利要求1-3任一项所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述布水管的上方连接有双氧水进水管。
5.根据权利要求4所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述布水板为透明材质。
6.根据权利要求4所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述双氧水进水管上设有第二流量控制器，所述第二流量控制器连接在所述微处理器上。
7.根据权利要求4所述的一种铁曝气与多相催化氧化结合的实验室废水处理设备，其特征在于：所述多相催化氧化反应室经出水管连接静置缓冲区，所述静置缓冲区底部设有排水口。
说明书
一种铁曝气与多相催化氧化结合的实验室废水处理设备
技术领域
本实用新型涉及水处理领域，具体的说是一种铁曝气与多相催化氧化结合的实验室废水处理设备。
背景技术
随着科学技术的飞速发展和教育的不断进步，各类实验室的规模和数量都在不断增加，与此同时实验室污染问题也日渐突出，实验室有机废水含有有机溶剂，有机酸、醚类、有机磷化合物，酚类，石油类，油脂类，相比而言，有机废水比无机废水带来的危害范围更广，危害程度更大。铁曝气技术和多相催化氧化技术皆是高效、安全的环境友好型环境净化技术，在污水处理中具有广阔的应用前景。但由于在现有技术中，废水的净化不够彻底，通常经一个循环常常难以达标排放，需要设置循环管道，通过多次净化后才能达标排放。
发明内容
针对以上技术问题，本实用新型公开了一种铁曝气与多相催化氧化结合的实验室废水处理设备，采用铁曝气和多相催化氧化相结合，废水的净化过程较为环保，废水能够更加彻底的得到净化;利用水质监测装置和微处理器控制废水流量，使废水在一个循环之后便能够净化达标。

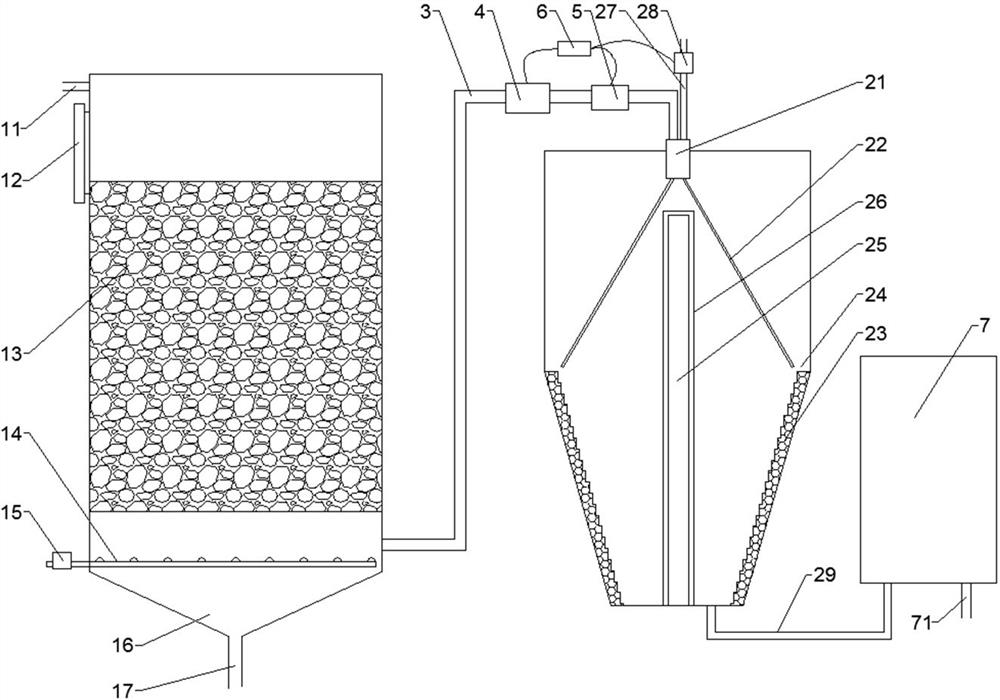

本实用新型涉及的一种铁曝气与多相催化氧化结合的实验室废水处理设备，包括管道连接的铁曝气反应室和多相催化氧化反应室，废水经铁曝气反应室进入多相催化氧化反应室。在所述管道上设有水质监测装置和流量控制器，所述水质监测装置和流量控制器还通过外接的微处理器相连接。所述铁曝气反应室为圆柱形，上部设有进水口，上部侧壁上安装有液位计，内部设有铁碳填料。所述铁碳填料的下方设有曝气装置，所述曝气装置连接有曝气控制器，其曝气孔在所述铁曝气反应室的圆形横截面上均匀分布。
所述铁曝气反应室底部形成倒圆锥形的集泥斗，所述集泥斗底部连接有排泥管。所述多相催化氧化反应室为圆柱形，其顶部中间设有圆柱形布水管，所述管道连接在所述布水管的上端。所述布水管的下端固定连接有圆锥形的布水板，所述布水板的下端延伸至所述多相催化氧化反应室的中部，所述布水板的下端与所述多相催化氧化反应室的侧壁之间留有空隙。在紧挨所述布水板下方的所述多相催化氧化反应室侧壁上设有催化剂涂层，所述多相催化氧化反应室的中轴线位置设有位于所述布水管下方的紫外灯柱，所述紫外灯柱外侧还设有透明灯罩。
优选地，所述多相催化氧化反应室的侧边上设置所述催化剂涂层的部位向内收进形成倒圆锥台形状。
优选地，所述催化剂涂层表面设置为梯形结构。
优选地，所述布水管的上方连接有双氧水进水管。
优选地，所述布水板为透明材质。
优选地，所述双氧水进水管上设有第二流量控制器，所述第二流量控制器连接在所述微处理器上。
优选地，所述多相催化氧化反应室经出水管连接静置缓冲区，所述静置缓冲区底部设有排水口。
本实用新型的有益效果为：本实用新型利用水质监测装置和微处理器控制废水流量，使废水在一个循环之后便能够净化达标。采用铁曝气和多相催化氧化相结合，废水的净化过程较为环保，废水能够更加彻底的得到净化。双氧水进水管的设置使多相催化氧化反应室内产生芬顿反应，使废水净化效率更高。（发明人陈晓伟）
