申请日20200619
公开(公告)日20201002
IPC分类号C02F1/28; C02F1/48; C02F1/52; C02F1/72; C02F103/30
摘要
本发明公开了一种热熔扩张式纺织废水的吸附装置，属于纺织废水处理技术领域，通过向外扩展的浮动式吸附球与带有磁吸作用的瓣形塑带的配合，用于束缚浮条以及瓣形塑带底端的包裹囊在受热熔融后，多个浮条以及瓣形塑带在惯性作用下向外以及向上进行扩扩展，此时套设于浮条上的多个浮动式吸附球脱离浮条散落于废水中，用于对废水中的纤维颗粒物进行吸附，而平浮于水面的瓣形塑带利用其底端的外扩式吸附球对向上浮动的纤维絮凝物进行吸附，且瓣形塑带在通电后，可对浮动于废水中的浮动式吸附球进行吸附，同时利用椭形曝气囊和第二熔融胶囊层的配合结构，对废水中提供大量气体，有效提高整个装置的浮动力度，易于多个浮动式吸附球的均匀扩散。
权利要求书

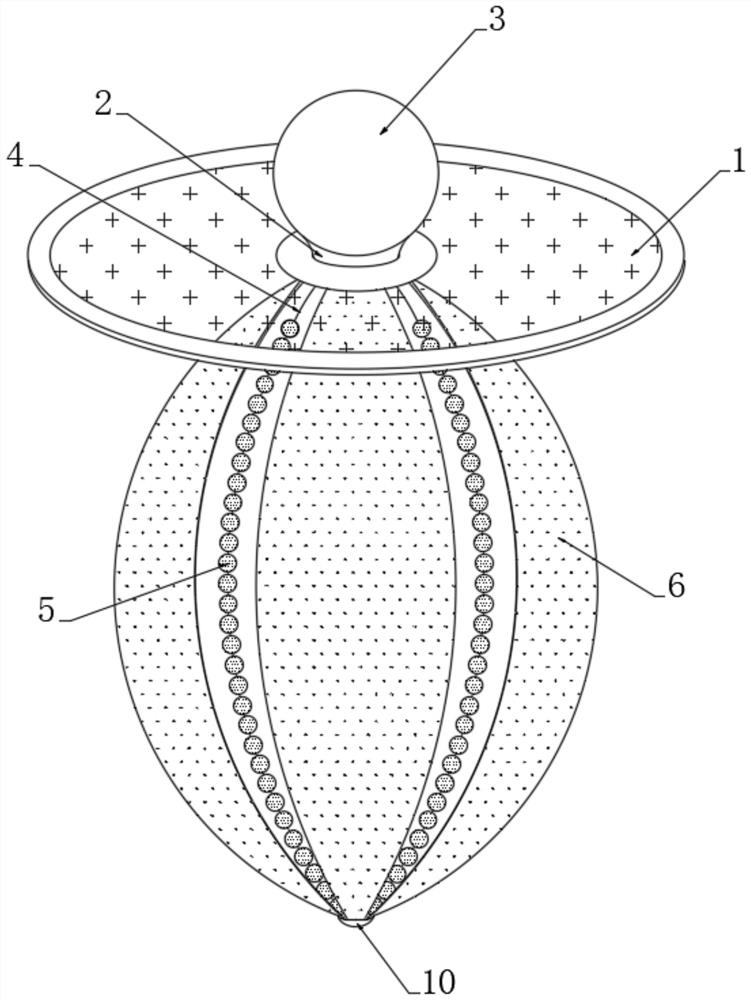

1.一种热熔扩张式纺织废水的吸附装置，包括浮板(1)和通过衔接体(2)固定连接于其顶端的浮球(3)，其特征在于：所述衔接体(2)的外侧壁上均匀分布有多个浮条(4)，多个所述浮条(4)上贯穿套设有多个浮动式吸附球(5)，多个所述浮条(4)的底端通过包裹囊(10)固定连接，所述衔接体(2)的外侧壁上还均匀分布有多个瓣形塑带(6)，所述瓣形塑带(6)位于浮动式吸附球(5)的外侧，多个所述瓣形塑带(6)的底端聚合插设于包裹囊(10)上，多个所述浮条(4)以及多个所述瓣形塑带(6)聚拢形成内外梭形结构，所述衔接体(2)的底端固定衔接有曝气机构，所述曝气机构包括固定连接于衔接体(2)底端的椭形曝气囊(8)，所述椭形曝气囊(8)内部填充有过氧化钠粉剂(11)，所述椭形曝气囊(8)的外侧壁上固定套设有与其内部相连通的第二熔融胶囊层(9)。
2.根据权利要求1所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述浮动式吸附球(5)包括套设于浮条(4)上的中空磁性活性炭球(501)，所述中空磁性活性炭球(501)的内壁上包覆一层薄磁铁层，所述中空磁性活性炭球(501)的内部填充有絮凝剂(502)，所述中空磁性活性炭球(501)的外侧壁上插设有均匀分布的多个游动纤维绒毛(503)。
3.根据权利要求2所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述浮条(4)为多条纤维丝凝聚而成的条带，所述中空磁性活性炭球(501)上开设有用于条带贯穿的贯穿孔。
4.根据权利要求1所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述瓣形塑带(6)为塑形记忆合金，所述塑形记忆合金的内部嵌设安装有电磁铁层。
5.根据权利要求4所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述外扩式吸附球(7)包括固定连接于瓣形塑带(6)底端部的中空球体(701)，所述中空球体(701)的外端包覆有粗纤维吸附层(702)，所述粗纤维吸附层(702)的外端包覆有对粗纤维吸附层(702)紧密压制的第一熔融胶囊层(703)。
6.根据权利要求5所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述第一熔融胶囊层(703)、包裹囊(10)以及第二熔融胶囊层(9)均由温度敏感型熔融凝胶制成。
7.根据权利要求1所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述椭形曝气囊(8)靠近上端部的侧壁上分布有多个曝气孔(801)，所述椭形曝气囊(8)的底端部设有包覆于第二熔融胶囊层(9)内侧的释放孔(802)，所述第二熔融胶囊层(9)的顶端延伸至曝气孔(801)的上方。
8.根据权利要求7所述的一种热熔扩张式纺织废水的吸附装置，其特征在于：所述曝气孔(801)的外侧壁处包覆有防水透气膜，且防水透气膜为耐高温薄膜。
说明书
一种热熔扩张式纺织废水的吸附装置
技术领域
本发明涉及纺织废水处理技术领域，更具体地说，涉及一种热熔扩张式纺织废水的吸附装置。
背景技术
纺织废水是纺纱织布过程中产生的各种废水。纺织工业废水主要可分为：印染废水、化纤纺织废水、萱毛脱胶和洗毛废水等几大类，其中污染严重的主要是印染废水和化纤纺织废水。纺织工业废水中一般含有悬浮物、油脂、纤维屑、表面活性剂和各种染料等。如棉纺织废水中常含有棉屑、浆料，毛纺织废水常含有油脂。
目前，现有技术中针对纺织印染废水的处理，主要的方法有：物化处理法、生化处理法。物化处理法是利用絮凝、吸附等物理方式对废水进行处理的方法。生化处理法是利用好氧微生物对废水中的有机物进行氧化降解，常用的装置如：微生物接触氧化池。
就印染废水的水温而言，通常在30-40℃范围，但有时也可超过40℃，这对用生化法处理废水带来一定的困难，采用最多的处理方式为物化处理法，利用絮凝、吸附等物理处理方式具有更好的处理效果。而采用絮凝吸附法，现有技术中往往是在废水处理池内投放大量的吸附剂，利用吸附剂高密度孔隙对废水中国的纤维碎屑进行吸附，而当吸附剂难以在废水处理池内均匀扩散开的情况下，则难以对废水进行处理完全，同时，对散落的吸附剂也不易进行统一收集。
为此，我们提出一种热熔扩张式纺织废水的吸附装置来有效解决现有技术中所存在的一些问题。
发明内容
1.要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种热熔扩张式纺织废水的吸附装置，通过向外扩展的浮动式吸附球与带有磁吸作用的瓣形塑带的配合，用于束缚浮条以及瓣形塑带底端的包裹囊在受热熔融后，多个浮条以及瓣形塑带在惯性作用下向外以及向上进行扩扩展，此时套设于浮条上的多个浮动式吸附球脱离浮条散落于废水中，用于对废水中的纤维颗粒物进行吸附，而平浮于水面的瓣形塑带利用其底端的外扩式吸附球对向上浮动的纤维絮凝物进行吸附，且瓣形塑带在通电后，可对浮动于废水中的浮动式吸附球进行吸附，同时利用椭形曝气囊和第二熔融胶囊层的配合结构，对废水中提供大量气体，有效提高整个装置的浮动力度，易于多个浮动式吸附球的均匀扩散。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种热熔扩张式纺织废水的吸附装置，包括浮板和通过衔接体固定连接于其顶端的浮球，所述衔接体的外侧壁上均匀分布有多个浮条，多个所述浮条上贯穿套设有多个浮动式吸附球，多个所述浮条的底端通过包裹囊固定连接，所述衔接体的外侧壁上还均匀分布有多个瓣形塑带，所述瓣形塑带位于浮动式吸附球的外侧，多个所述瓣形塑带的底端聚合插设于包裹囊上，多个所述浮条以及多个所述瓣形塑带聚拢形成内外梭形结构，所述衔接体的底端固定衔接有曝气机构，所述曝气机构包括固定连接于衔接体底端的椭形曝气囊，所述椭形曝气囊内部填充有过氧化钠粉剂，所述椭形曝气囊的外侧壁上固定套设有与其内部相连通的第二熔融胶囊层。
进一步的，所述浮动式吸附球包括套设于浮条上的中空磁性活性炭球，所述中空磁性活性炭球的内壁上包覆一层薄磁铁层，所述中空磁性活性炭球的内部填充有絮凝剂，所述中空磁性活性炭球的外侧壁上插设有均匀分布的多个游动纤维绒毛，当该装置置于高温的纺织废水中后，浮条的底端部的包裹囊受热熔融，浮条与包裹囊相脱离，包裹囊不再对浮条起到束缚作用，从而套设于浮条上的多个浮动式吸附球从浮条的下端口脱落并扩散于纺织废水中，浮动式吸附球内部的散落于废水中用于对废水中的纤维颗粒物进行絮凝，而中空磁性活性炭球以及其外侧壁上的游动纤维绒毛对絮凝物起到吸附作用，同时游动纤维绒毛还易于浮动式吸附球在废水中进行游动，有利于提高对废水的吸附效果。
进一步的，所述浮条为多条纤维丝凝聚而成的条带，所述中空磁性活性炭球上开设有用于条带贯穿的贯穿孔，贯穿孔用于浮动式吸附球的套设滑动，在浮动式吸附球脱离浮条后，浮动式吸附球内部的絮凝剂随贯穿孔渗出。
进一步的，所述瓣形塑带为塑形记忆合金，所述塑形记忆合金的内部嵌设安装有电磁铁层，当包裹囊受热熔融后，瓣形塑带在反弹作用力下向上复位，使其相对于水面相对水平，从而其底端的多个外扩式吸附球用于对向上漂浮的絮凝物进行吸附，同时当吸附完毕后，启动安装于瓣形塑带内的电磁铁层，可利用瓣形塑带对浮动于废水内的浮动式吸附球进行吸附，用于收集这些吸附剂。
进一步的，所述外扩式吸附球包括固定连接于瓣形塑带底端部的中空球体，所述中空球体的外端包覆有粗纤维吸附层，所述粗纤维吸附层的外端包覆有对粗纤维吸附层紧密压制的第一熔融胶囊层，第一熔融胶囊层将丛状的粗纤维吸附层包覆于内侧，一方面对粗纤维吸附层起到防尘保护作用，另一方面可缩小粗纤维吸附层的整体容积，第一熔融胶囊层在受热情况下同样熔融，当第一熔融胶囊层熔融后，第一熔融胶囊层内侧的粗纤维吸附层在无束缚力的作用下向外炸开扩张，用于提高其吸附面积。
进一步的，所述第一熔融胶囊层、包裹囊以及第二熔融胶囊层均由温度敏感型熔融凝胶制成，可在具有一定温度的纺织废水中熔融。
进一步的，所述椭形曝气囊靠近上端部的侧壁上分布有多个曝气孔，所述椭形曝气囊的底端部设有包覆于第二熔融胶囊层内侧的释放孔，所述第二熔融胶囊层的顶端延伸至曝气孔的上方，当第二熔融胶囊层受热熔融后，废水通过释放孔导入至椭形曝气囊内并与过氧化钠粉剂进行反应，过氧化钠粉剂遇水生成氢氧化钠以及氧气，大量的氧气通过曝气孔以及释放孔向外导出，由于所开设的曝气孔个数有限且均匀分布，从而导出的气体能够在一定程度有有利于整个装置在废水中进行晃动摇曳，从而进一步有利于浮动式吸附球从浮条上脱离下来，且也易于多个浮动式吸附球的均匀扩散，而氢氧化钠还能够对少量存在于废水中的油脂进行分解。
进一步的，所述曝气孔的外侧壁处包覆有防水透气膜，且防水透气膜为耐高温薄膜。
3.有益效果
相比于现有技术，本发明的优点在于：
(1)本方案通过向外扩展的浮动式吸附球与带有磁吸作用的瓣形塑带的配合，用于束缚浮条以及瓣形塑带底端的包裹囊在受热熔融后，多个浮条以及瓣形塑带在惯性作用下向外以及向上进行扩扩展，此时套设于浮条上的多个浮动式吸附球脱离浮条散落于废水中，用于对废水中的纤维颗粒物进行吸附，而平浮于水面的瓣形塑带利用其底端的外扩式吸附球对向上浮动的纤维絮凝物进行吸附，且瓣形塑带在通电后，可对浮动于废水中的浮动式吸附球进行吸附，同时利用椭形曝气囊和第二熔融胶囊层的配合结构，对废水中提供大量气体，有效提高整个装置的浮动力度，易于多个浮动式吸附球的均匀扩散。
(2)浮动式吸附球包括套设于浮条上的中空磁性活性炭球，中空磁性活性炭球的内壁上包覆一层薄磁铁层，中空磁性活性炭球的内部填充有絮凝剂，中空磁性活性炭球的外侧壁上插设有均匀分布的多个游动纤维绒毛，当该装置置于高温的纺织废水中后，浮条的底端部的包裹囊受热熔融，浮条与包裹囊相脱离，包裹囊不再对浮条起到束缚作用，从而套设于浮条上的多个浮动式吸附球从浮条的下端口脱落并扩散于纺织废水中，浮动式吸附球内部的散落于废水中用于对废水中的纤维颗粒物进行絮凝，而中空磁性活性炭球以及其外侧壁上的游动纤维绒毛对絮凝物起到吸附作用，同时游动纤维绒毛还易于浮动式吸附球在废水中进行游动，有利于提高对废水的吸附效果。
(3)浮条为多条纤维丝凝聚而成的条带，中空磁性活性炭球上开设有用于条带贯穿的贯穿孔，贯穿孔用于浮动式吸附球的套设滑动，在浮动式吸附球脱离浮条后，浮动式吸附球内部的絮凝剂随贯穿孔渗出。
(4)瓣形塑带为塑形记忆合金，塑形记忆合金的内部嵌设安装有电磁铁层，当包裹囊受热熔融后，瓣形塑带在反弹作用力下向上复位，使其相对于水面相对水平，从而其底端的多个外扩式吸附球用于对向上漂浮的絮凝物进行吸附，同时当吸附完毕后，启动安装于瓣形塑带内的电磁铁层，可利用瓣形塑带对浮动于废水内的浮动式吸附球进行吸附，用于收集这些吸附剂。
(5)外扩式吸附球包括固定连接于瓣形塑带底端部的中空球体，中空球体的外端包覆有粗纤维吸附层，粗纤维吸附层的外端包覆有对粗纤维吸附层紧密压制的第一熔融胶囊层，第一熔融胶囊层将丛状的粗纤维吸附层包覆于内侧，一方面对粗纤维吸附层起到防尘保护作用，另一方面可缩小粗纤维吸附层的整体容积，第一熔融胶囊层在受热情况下同样熔融，当第一熔融胶囊层熔融后，第一熔融胶囊层内侧的粗纤维吸附层在无束缚力的作用下向外炸开扩张，用于提高其吸附面积。
(6)椭形曝气囊靠近上端部的侧壁上分布有多个曝气孔，椭形曝气囊的底端部设有包覆于第二熔融胶囊层内侧的释放孔，第二熔融胶囊层的顶端延伸至曝气孔的上方，当第二熔融胶囊层受热熔融后，废水通过释放孔导入至椭形曝气囊内并与过氧化钠粉剂进行反应，过氧化钠粉剂遇水生成氢氧化钠以及氧气，大量的氧气通过曝气孔以及释放孔向外导出，由于所开设的曝气孔个数有限且均匀分布，从而导出的气体能够在一定程度有有利于整个装置在废水中进行晃动摇曳，从而进一步有利于浮动式吸附球从浮条上脱离下来，且也易于多个浮动式吸附球的均匀扩散，而氢氧化钠还能够对少量存在于废水中的油脂进行分解。（发明人顾鑫平）
