申请日20200619
公开(公告)日20200908
IPC分类号C02F9/14
摘要
本发明公开了一种自调整扩容型废水处理设备，属于废水处理领域，一种自调整扩容型废水处理设备，在绒毛扩容棒的作用下，预损吸附带端部会破裂，可以有效提高污水的接触面积，进而有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水内杂质的吸附作用，同时当通透性变差后，污水不能及时向下排出，会对嵌合叠层滤板产生向外的挤压力，使其被拉伸，从而释放细菌菌种进入到嵌合叠层滤板内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，显著提高过滤效率。
权利要求书

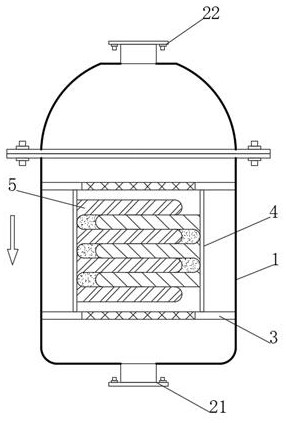

1.一种自调整扩容型废水处理设备，包括设备本体(1)，所述设备本体(1)上下两端分别固定连接有出水管(21)和进水管(22)，所述出水管(21)和进水管(22)均与设备本体(1)相通，其特征在于：所述设备本体(1)内壁固定连接有两个承载板(3)，两个所述承载板(3)之间滑动连接有两个相互对称的滑板(4)，所述承载板(3)位于两个滑板(4)之间的部分为网状结构，两个所述滑板(4)相互靠近的一端均固定连接有嵌合叠层滤板，所述嵌合叠层滤板包括多个均匀分布的拉伸滤条(5)，且两个滑板(4)上的多个拉伸滤条(5)相互之间错位分布，所述拉伸滤条(5)端部与其相对的嵌合叠层滤板之间的空隙填充有细菌菌种，且两个嵌合叠层滤板上相邻的拉伸滤条(5)相互之间固定连接。
2.根据权利要求1所述的一种自调整扩容型废水处理设备，其特征在于：其中一个所述嵌合叠层滤板上拉伸滤条(5)的个数比另一个嵌合叠层滤板上拉伸滤条(5)的个数多两个。
3.根据权利要求1所述的一种自调整扩容型废水处理设备，其特征在于：所述拉伸滤条(5)包括与滑板(4)固定连接的形变段(51)以及连接在形变段(51)端部的过滤段(52)，所述形变段(51)与过滤段(52)为一体结构，且一个过滤段(52)端部外端与其相邻的两个形变段(51)外端固定连接。
4.根据权利要求3所述的一种自调整扩容型废水处理设备，其特征在于：所述形变段(51)和过滤段(52)均为多孔结构，且形变段(51)为弹性材料制成。
5.根据权利要求3所述的一种自调整扩容型废水处理设备，其特征在于：所述过滤段(52)上下内壁均固定连接有多个均匀分布的预损吸附带(7)，所述拉伸滤条(5)中部设有多组均匀分布的绒毛扩容棒，多个所述预损吸附带(7)端部均与绒毛扩容棒相接触。
6.根据权利要求5所述的一种自调整扩容型废水处理设备，其特征在于：所述绒毛扩容棒包括与滑板(4)固定连接的支撑杆(61)以及连接在支撑杆(61)端部的杂乱网面触杆(62)，所述杂乱网面触杆(62)包括与支撑杆(61)固定连接的中心支杆(621)以及包裹缠绕在中心支杆(621)端部的螺旋硬线(622)。
7.根据权利要求6所述的一种自调整扩容型废水处理设备，其特征在于：所述螺旋硬线(622)在中心支杆(621)呈螺旋交叉缠绕，且螺旋硬线(622)为具有延展定型能力的钢丝制成，所述钢丝表面设置有粗糙层。
8.根据权利要求5所述的一种自调整扩容型废水处理设备，其特征在于：所述预损吸附带(7)为中空结构，且预损吸附带(7)内部进行抽真空处理。
9.根据权利要求8所述的一种自调整扩容型废水处理设备，其特征在于：所述预损吸附带(7)外表面以及内壁分别固定连接有多个均匀分布的外吸附绒毛(81)和内吸附绒毛(82)，所述内吸附绒毛(82)在预损吸附带(7)内呈现挤压分布，所述外吸附绒毛(81)在预损吸附带(7)外呈现舒展分布。
说明书
一种自调整扩容型废水处理设备
技术领域
本发明涉及废水处理领域，更具体地说，涉及一种自调整扩容型废水处理设备。
背景技术
污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，处理较易。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水主要为以下两类：工业废水和生活污水。
工业废水，来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，工业废水中含有大量的颗粒状杂质，因而在对废水进行过滤吸附处理时，滤板随着使用时间的延长，由于其表面附着的杂质，其通透性会逐步下降，严重时甚至会产生堵塞的情况，因而一般需要进行定期处理，但是这会严重影响到废水的处理效率。
发明内容
1.要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种自调整扩容型废水处理设备，它在绒毛扩容棒的作用下，预损吸附带端部会破裂，可以有效提高污水的接触面积，进而有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水内杂质的吸附作用，同时当通透性变差后，污水不能及时向下排出，会对嵌合叠层滤板产生向外的挤压力，使其被拉伸，从而释放细菌菌种进入到嵌合叠层滤板内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，显著提高过滤效率。
2.技术方案
为解决上述问题，本发明采用如下的技术方案。
一种自调整扩容型废水处理设备，包括设备本体，所述设备本体上下两端分别固定连接有出水管和进水管，所述出水管和进水管均与设备本体相通，所述设备本体内壁固定连接有两个承载板，两个所述承载板之间滑动连接有两个相互对称的滑板，所述承载板位于两个滑板之间的部分为网状结构，两个所述滑板相互靠近的一端均固定连接有嵌合叠层滤板，所述嵌合叠层滤板包括多个均匀分布的拉伸滤条，且两个滑板上的多个拉伸滤条相互之间错位分布，所述拉伸滤条端部与其相对的嵌合叠层滤板之间的空隙填充有细菌菌种，且两个嵌合叠层滤板上相邻的拉伸滤条相互之间固定连接，在绒毛扩容棒的作用下，预损吸附带端部会破裂，可以有效提高污水的接触面积，进而有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水内杂质的吸附作用，同时当通透性变差后，污水不能及时向下排出，会对嵌合叠层滤板产生向外的挤压力，使其被拉伸，从而释放细菌菌种进入到嵌合叠层滤板内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，显著提高过滤效率。
进一步的，其中一个所述嵌合叠层滤板上拉伸滤条的个数比另一个嵌合叠层滤板上拉伸滤条的个数多两个，使得其中一个嵌合叠层滤板的端部全部都能嵌入另一个嵌合叠层滤板内，使得两个嵌合叠层滤板相互之间的连接效果更好。
进一步的，所述拉伸滤条包括与滑板固定连接的形变段以及连接在形变段端部的过滤段，所述形变段与过滤段为一体结构，且一个过滤段端部外端与其相邻的两个形变段外端固定连接。
进一步的，所述形变段和过滤段均为多孔结构，便于便于废水穿过多个拉伸滤条实现对污水的多层过滤，且形变段为弹性材料制成，便于嵌合叠层滤板发生横向的形变，长时间使用后，嵌合叠层滤板上会附着污水中的杂质导致通透性变差，污水不能及时向下排出，会对两个相互嵌设的嵌合叠层滤板产生向外的挤压力，形变段在挤压力作用下被拉长，使其上的孔隙增大，使得细菌菌种从形变段的孔隙进入到拉伸滤条内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，此时污水的挤压力变小，嵌合叠层滤板随着滑板向中间恢复一定的形变，在长期使用时，上述过程不断发生，从而可以实现对嵌合叠层滤板的通透性的调整，进而使得本设备对污水过滤效果更好，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，提高过滤效率。
进一步的，所述过滤段上下内壁均固定连接有多个均匀分布的预损吸附带，所述拉伸滤条中部设有多组均匀分布的绒毛扩容棒，多个所述预损吸附带端部均与绒毛扩容棒相接触，在污水冲击作用下，预损吸附带端部会不断与绒毛扩容棒表面接触，在长时间作用下，预损吸附带端部会被摩擦破损，此时预损吸附带内部会进入污水，从而使得预损吸附带膨胀，便于其内部的内吸附绒毛舒展，有效提高预损吸附带与污水的接触面积，可以有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水上细小颗粒的吸附作用。
进一步的，所述绒毛扩容棒包括与滑板固定连接的支撑杆以及连接在支撑杆端部的杂乱网面触杆，所述杂乱网面触杆包括与支撑杆固定连接的中心支杆以及包裹缠绕在中心支杆端部的螺旋硬线。
进一步的，所述螺旋硬线在中心支杆呈螺旋交叉缠绕，使得螺旋硬线表面呈现不均匀的多孔的网状，从而使得与预损吸附带接触时，预损吸附带在螺旋硬线表面在污水冲击下能够不断发生撞击摩擦，从而加速预损吸附带端部的破裂，且螺旋硬线为具有延展定型能力的钢丝制成，所述钢丝表面设置有粗糙层，使其与预损吸附带端部接触时的摩擦力增大，进一步加速预损吸附带端部的破裂。
进一步的，所述预损吸附带为中空结构，且预损吸附带内部进行抽真空处理，使得预损吸附带在未破裂前，预损吸附带呈现扁的状态，更加便于其随污水摆动，从而降低其受到的污水的冲击力，有效避免预损吸附带从根部断裂的情况发生。
进一步的，所述预损吸附带外表面以及内壁分别固定连接有多个均匀分布的外吸附绒毛和内吸附绒毛，所述内吸附绒毛在预损吸附带内呈现挤压分布，所述外吸附绒毛在预损吸附带外呈现舒展分布，在预损吸附带但不破裂之前，仅仅外吸附绒毛用于杂质吸附，而预损吸附带在破裂后，内吸附绒毛舒展，其也可以对污水中的杂质进行吸附，从而显著提高吸附效果。
3.有益效果
相比于现有技术，本发明的优点在于：
(1)本方案在绒毛扩容棒的作用下，预损吸附带端部会破裂，可以有效提高污水的接触面积，进而有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水内杂质的吸附作用，同时当通透性变差后，污水不能及时向下排出，会对嵌合叠层滤板产生向外的挤压力，使其被拉伸，从而释放细菌菌种进入到嵌合叠层滤板内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，显著提高过滤效率。
(2)其中一个嵌合叠层滤板上拉伸滤条的个数比另一个嵌合叠层滤板上拉伸滤条的个数多两个，使得其中一个嵌合叠层滤板的端部全部都能嵌入另一个嵌合叠层滤板内，使得两个嵌合叠层滤板相互之间的连接效果更好。
(3)拉伸滤条包括与滑板固定连接的形变段以及连接在形变段端部的过滤段，形变段与过滤段为一体结构，且一个过滤段端部外端与其相邻的两个形变段外端固定连接。
(4)形变段和过滤段均为多孔结构，便于便于废水穿过多个拉伸滤条实现对污水的多层过滤，且形变段为弹性材料制成，便于嵌合叠层滤板发生横向的形变，长时间使用后，嵌合叠层滤板上会附着污水中的杂质导致通透性变差，污水不能及时向下排出，会对两个相互嵌设的嵌合叠层滤板产生向外的挤压力，形变段在挤压力作用下被拉长，使其上的孔隙增大，使得细菌菌种从形变段的孔隙进入到拉伸滤条内部，进而使得对拉伸滤条上附着的杂质进行生物去除，从而使得拉伸滤条的通透性提高，此时污水的挤压力变小，嵌合叠层滤板随着滑板向中间恢复一定的形变，在长期使用时，上述过程不断发生，从而可以实现对嵌合叠层滤板的通透性的调整，进而使得本设备对污水过滤效果更好，能够自行应对嵌合叠层滤板通透性变差的情况，降低工作人员工作量，提高过滤效率。
(5)过滤段上下内壁均固定连接有多个均匀分布的预损吸附带，拉伸滤条中部设有多组均匀分布的绒毛扩容棒，多个预损吸附带端部均与绒毛扩容棒相接触，在污水冲击作用下，预损吸附带端部会不断与绒毛扩容棒表面接触，在长时间作用下，预损吸附带端部会被摩擦破损，此时预损吸附带内部会进入污水，从而使得预损吸附带膨胀，便于其内部的内吸附绒毛舒展，有效提高预损吸附带与污水的接触面积，可以有效弥补随着长时间使用，嵌合叠层滤板对于污水内细小杂质的变差的吸附过滤性，进而显著提高对于污水上细小颗粒的吸附作用。
(6)绒毛扩容棒包括与滑板固定连接的支撑杆以及连接在支撑杆端部的杂乱网面触杆，杂乱网面触杆包括与支撑杆固定连接的中心支杆以及包裹缠绕在中心支杆端部的螺旋硬线。
(7)螺旋硬线在中心支杆呈螺旋交叉缠绕，使得螺旋硬线表面呈现不均匀的多孔的网状，从而使得与预损吸附带接触时，预损吸附带在螺旋硬线表面在污水冲击下能够不断发生撞击摩擦，从而加速预损吸附带端部的破裂，且螺旋硬线为具有延展定型能力的钢丝制成，钢丝表面设置有粗糙层，使其与预损吸附带端部接触时的摩擦力增大，进一步加速预损吸附带端部的破裂。
(8)预损吸附带为中空结构，且预损吸附带内部进行抽真空处理，使得预损吸附带在未破裂前，预损吸附带呈现扁的状态，更加便于其随污水摆动，从而降低其受到的污水的冲击力，有效避免预损吸附带从根部断裂的情况发生。
(9)预损吸附带外表面以及内壁分别固定连接有多个均匀分布的外吸附绒毛和内吸附绒毛，内吸附绒毛在预损吸附带内呈现挤压分布，外吸附绒毛在预损吸附带外呈现舒展分布，在预损吸附带但不破裂之前，仅仅外吸附绒毛用于杂质吸附，而预损吸附带在破裂后，内吸附绒毛舒展，其也可以对污水中的杂质进行吸附，从而显著提高吸附效果。
