焦化废水处理及臭气除臭系统及工艺

发布时间:2020-11-17 8:36:06  中国污水处理工程网

  申请日20200622

  公开(公告)日20200821

  IPC分类号B01D53/75; B01D53/78; B01D53/52; B01D53/48; B01D53/72; B01D53/58; B01D53/84; B01D53/04

  摘要

  本发明公开了一种焦化废水处理及臭气除臭系统及工艺,涉及废水处理设备技术领域。本发明包括收集系统、碱洗涤塔、次氯酸钠洗涤塔、生物除臭剂洗涤塔和生物炭吸附箱,本发明中首先通过收集系统对臭气进行集中收集,通过气泵将收集系统中的臭气泵依次泵送入碱洗涤塔、次氯酸钠洗涤塔和生物除臭剂洗涤塔进行喷淋冲洗,完成冲洗后的气体通过离心泵机输送至生物碳吸附箱中进行过滤,使气体达到排放标准后进行排放。本发明的除臭效果好、效率高且便于调控。


  权利要求书

  1.一种焦化废水处理及废气除臭系统,其特征在于,包括设备筒体(1)、第一填充层(2)、第二填充层(3)、洗涤液喷淋层(4)、化学剂喷淋层(5)、活性炭过滤装置(6)和循环贮液槽(7),所述设备筒体(1)的底部侧端设有进风口(11),所述设备筒体(1)的顶部设有出风口(12),所述第一填充层(2)与第二填充层(3)呈间隔式设置在设备筒体(1)的内部,所述洗涤液喷淋层(4)设置设备筒体(1)的内部且处于第一填充层(2)的上方,所述化学剂喷淋层(5)设置设备筒体(1)的内部且处于第二填充层(3)的上方,所述活性炭过滤装置(6)设置在设备筒体(1)内且处于出风口(12)的下方,所述循环贮液槽(7)设置在设备筒体(1)的底部。

  2.根据权利要求1所述的一种焦化废水处理及废气除臭系统,其特征在于,所述洗涤液喷淋层(4)和化学剂喷淋层(5)的结构相同,所述洗涤液喷淋层(4)连通至洗涤液,所述化学剂喷淋层(5)连通至化学剂,所述洗涤液喷淋层(4)由喷淋接头(41)、喷淋管道(42)和螺旋喷头(43)组成,所述喷淋接头(41)设置在喷淋管道(42)的上且处于设备筒体(1)的外侧,所述喷淋管道(42)呈网状相互连通设置,所述螺旋喷头(43)设有多个,多个所述螺旋喷头(43)分布在喷淋管道(42)上。

  3.根据权利要求1所述的一种焦化废水处理及废气除臭系统,其特征在于,所述设备筒体(1)以及循环贮液槽(7)上设有多个检修观察孔(13)。

  4.根据权利要求1所述的一种焦化废水处理及废气除臭系统,其特征在于,所述设备筒体(1)上设有收水器(14),所述收水器(14)由大量收水板(141)组成,所述收水板(141)呈M型设置,大量所述收水板(141)相互平行布设。

  5.根据权利要求1所述的一种焦化废水处理及废气除臭系统,其特征在于,所述循环贮液槽(7)的侧端设有液位计(71)。

  6.根据权利要求1所述的一种焦化废水处理及废气除臭系统,其特征在于,所述循环贮液槽(7)的侧端分别设有自动补水口(72)与手动补水口(73)。

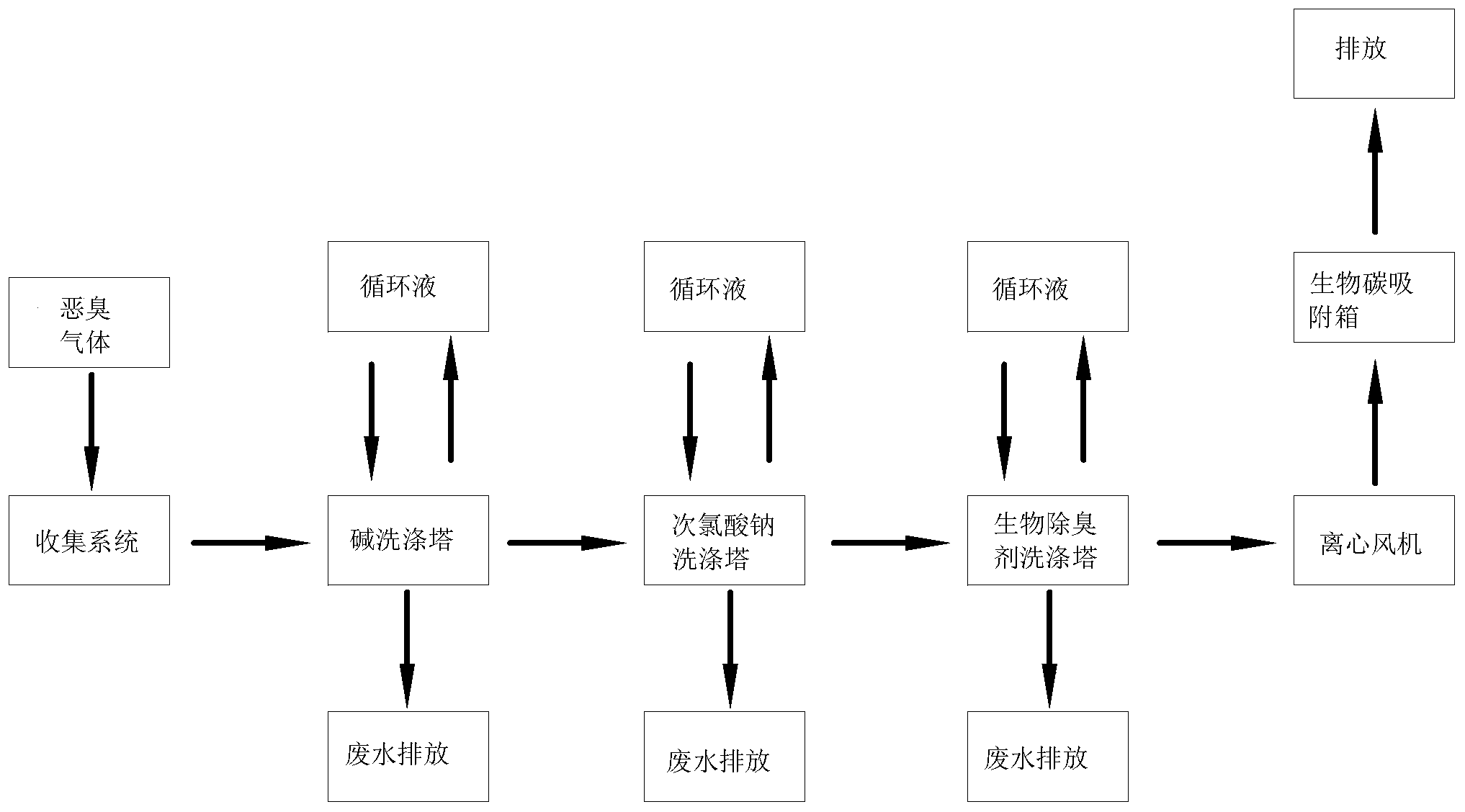

  7.一种基于焦化废水处理及臭气除臭系统的除臭工艺,包括以下步骤:

  S1:首先需要加工生产过程中产生的恶臭气体集中引导至收集系统中。

  S2:然后通过送风机将收集系统中的恶臭气体输送至碱洗涤塔中,主要用于消除硫化氢,甲硫醇,硫化甲基,二硫化甲基,低级脂肪酸等造成的臭味。一般多采用氢氧化钠作为洗涤溶液,氢氧化钠溶液控制在1-6%。洗涤塔循环水箱中pH值在9~10,通过在线pH仪,监测水箱中的pH值,当溶液pH值低于8时,启动加药泵,通过循环液对臭气进行喷淋处理,完成喷淋处理后对循环液进行回收再利用,同时将多余废水进行排放处理。

  S3:将完成碱洗涤处理的气体输送至次氯酸钠洗涤塔中进行集中处理,主要用于消除氨、三甲胺等碱性气体所致的臭气,一般多采用硫酸作为洗涤溶液,硫酸溶液控制在0.5-5%。洗涤塔循环水箱中pH值在3~6,通过在线pH仪,监测水箱中的pH值,当溶液pH值低于6时,启动加药泵,通过循环液对臭气进行喷淋处理,完成喷淋处理后对循环液进行回收再利用,同时将多余废水进行排放处理。

  S4:在将完成氯酸钠洗涤处理的气体输送至生物除臭剂洗涤塔中,生物除臭剂洗涤塔设有填料及喷淋装置,由于废气性质呈酸性或碱性且为亲水性,所以选用水作吸收液,采用循环泵输送,逆流式洗涤,使废气由风机压入塔内均压室,并经过均风格栅匀速进入一级填料层,将废气平均分布在PP多面空心球周围,每只呈现点接触,排列“Z或W”不规则路线行走,无偏流现象,再配合螺旋式高流量、不阻塞喷嘴,使气液二相混合率达97%以上,进入吸收处理塔后的废气由渐扩段减速进入二级填料层喷淋功能段,再次使废气得到气液二相充分接触反应,自然界中存在着分解恶臭或经诱导能产生分解酶的微生物。

  S5:完成处理后的气体通过离心风机泵送入生物碳吸附箱中进行过滤吸附处理。

  S6:完成处理后的气体达到排放标准进行排放。

  说明书

  一种焦化废水处理及臭气除臭系统及工艺

  技术领域

  本发明涉及废水处理设备技术领域,尤其涉及一种焦化废水处理及臭气除臭系统以及基于该除臭系统的工艺。

  背景技术

  在一下工厂的生产过程中会产生大量臭气,由于臭气中存在有成分超标的氨、硫化氢、甲硫醇和甲烷等恶臭污染物质,从而无法满足臭气的排放标准,因此需要在加工生产过程中将产生的臭气进行加盖密封收集,然后对臭气进行集中除臭处理,对气体中的有毒有害的污染物质进行过滤,使其达到国家的排放标准后排放至空气中。

  洗涤塔是一种新型的气体净化处理设备。它是在可浮动填料层气体净化器的基础上改进而产生的,广泛应用于工业废气净化、除尘等方面的前处理,净化效果很好。

  但是现有技术中的臭气进行处理时臭气与洗涤液的接触不够充分,从而导致设备对臭气的过滤处理效率降低。

  发明内容

  本发明提供一种焦化废水处理及臭气除臭系统及工艺,以解决现有技术中的碳箱存在过滤效率低,占地体积大阻力损失大能耗高的技术问题。

  一种焦化废水处理及废气除臭系统,包括设备筒体、第一填充层、第二填充层、洗涤液喷淋层、化学剂喷淋层、活性炭过滤装置和循环贮液槽,所述设备筒体的底部侧端设有进风口,所述设备筒体的顶部设有出风口,所述第一填充层与第二填充层呈间隔式设置在设备筒体的内部,所述洗涤液喷淋层设置设备筒体的内部且处于第一填充层的上方,所述化学剂喷淋层设置设备筒体的内部且处于第二填充层的上方,所述活性炭过滤装置设置在设备筒体内且处于出风口的下方,所述循环贮液槽设置在设备筒体的底部。

  进一步,所述洗涤液喷淋层和化学剂喷淋层的结构相同,所述洗涤液喷淋层连通至洗涤液,所述化学剂喷淋层连通至化学剂,所述洗涤液喷淋层由喷淋接头、喷淋管道和螺旋喷头组成,所述喷淋接头设置在喷淋管道的上且处于设备筒体的外侧,所述喷淋管道呈网状相互连通设置,所述螺旋喷头设有多个,多个所述螺旋喷头分布在喷淋管道上。

  进一步,所述设备筒体以及循环贮液槽上设有多个检修观察孔。

  进一步,所述设备筒体上设有收水器,所述收水器由大量收水板组成,所述收水板呈M型设置,大量所述收水板相互平行布设。

  进一步,所述循环贮液槽的侧端设有液位计,。

  进一步,所述循环贮液槽的侧端分别设有自动补水口与手动补水口。

  一种焦化废水处理及臭气除臭系统及工艺,包括以下步骤:

  S1:首先需要加工生产过程中产生的恶臭气体集中引导至收集系统中。

  S2:然后通过送风机将收集系统中的恶臭气体输送至碱洗涤塔中,主要用于消除硫化氢,甲硫醇,硫化甲基,二硫化甲基,低级脂肪酸等造成的臭味。一般多采用氢氧化钠作为洗涤溶液,氢氧化钠溶液控制在1-6%。洗涤塔循环水箱中pH值在9~10,通过在线pH仪,监测水箱中的pH值,当溶液pH值低于8时,启动加药泵,通过循环液对臭气进行喷淋处理,完成喷淋处理对对循环液进行回收再利用,同时将多余废水进行排放处理。

  S3:将完成碱洗涤处理的气体输送至次氯酸钠洗涤塔中进行集中处理,主要用于消除氨、三甲胺等碱性气体所致的臭气,一般多采用硫酸作为洗涤溶液,硫酸溶液控制在0.5-5%。洗涤塔循环水箱中pH值在3~6,通过在线pH仪,监测水箱中的pH值,当溶液pH值低于6时,启动加药泵,通过循环液对臭气进行喷淋处理,完成喷淋处理对对循环液进行回收再利用,同时将多余废水进行排放处理。

  S4:在将完成氯酸钠洗涤处理的气体输送至生物除臭剂洗涤塔中,生物除臭剂洗涤塔设有填料及喷淋装置,由于废气性质呈酸性或碱性且为亲水性,所以选用水作吸收液,采用循环泵输送,逆流式洗涤,使废气由风机压入塔内均压室,并经过均风格栅匀速进入一级填料层,将废气平均分布在PP多面空心球周围,每只呈现点接触,排列“Z或W”不规则路线行走,无偏流现象,再配合螺旋式高流量、不阻塞喷嘴,使气液二相混合率达97%以上,进入吸收处理塔后的废气由渐扩段减速进入二级填料层喷淋功能段,再次使废气得到气液二相充分接触反应,自然界中存在着分解恶臭或经诱导能产生分解酶的微生物。

  S5:完成处理后的气体通过离心风机泵送入生物碳吸附箱中进行过滤吸附处理。

  S6:完成处理后的气体达到排放标准进行排放。

  与现有技术相比较,本发明的有益效果在于:

  其一,本发明中通过收集系统对臭气进行集中收集,通过气泵将收集系统中的臭气泵依次泵送入碱洗涤塔、次氯酸钠洗涤塔和生物除臭剂洗涤塔进行喷淋冲洗,完成冲洗后的气体通过离心泵机输送至生物碳吸附箱中进行过滤,使气体达到排放标准后进行排放通过多套洗涤塔的相互配合对臭气进行过滤,可分为三个阶段其中,第一阶段:臭气同水接触并溶解到水中,此过程遵循亨利法则;第二阶段:水溶液中的恶臭成分被微生物吸附、吸收,恶臭成分从水中转移至微生物体内;第三阶段:进入微生物细胞的恶臭成分作为营养物质为微生物所分解、利用,从而使污染物得以去除。以此有效解决现有技术中的碳箱存在过滤效率低,占地体积大阻力损失大能耗高的技术问题。

  其二,本发明中在碱洗涤塔、次氯酸钠洗涤塔和生物除臭剂洗涤塔的后工序中加设有生物碳吸附箱,进一步提高了臭气的过滤效率。(发明人李占忠;李易非)
