申请日20200624
公开(公告)日20201002
IPC分类号B01D29/03; B01D29/64; B01D29/94
摘要
本发明涉及废水处理技术领域，公开了一种印染废水中杂质环保过滤装置，包括过滤筒，过滤筒中部安装过滤箱，过滤箱内部可拆卸式安装过滤网，过滤网两端的过滤筒内壁安装固定架，左侧固定架中部转动安装有旋转轴，旋转轴右端安装旋转板，旋转轴左端安装第一齿轮组，第一齿轮组上端安装第一转动轴，右侧所述固定架中部滑动安装有伸缩柱，伸缩柱左端安装伸缩板，过滤筒右侧内壁通过支撑架安装伸缩筒，伸缩筒内部左端设置有与伸缩柱固定连接的伸缩斜块，所述伸缩斜块右端通过斜截面接触有旋转斜块。本发明，使得过滤网在过滤杂质过程中所产生的杂质颗粒可以有效的从过滤箱中排出，避免堵塞过滤网，大大增加了过滤效果。
权利要求书

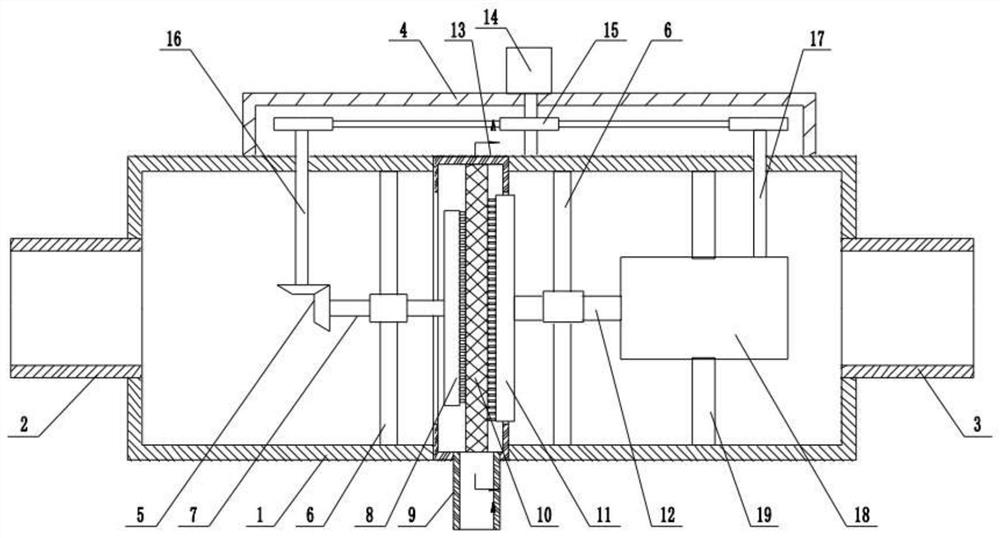

1.一种印染废水中杂质环保过滤装置，包括过滤筒(1)，所述过滤筒(1)中部安装过滤箱(13)，过滤箱(13)内部可拆卸式安装过滤网(10)，其特征在于，过滤网(10)两端的过滤筒(1)内壁安装固定架(6)，左侧固定架(6)中部转动安装有旋转轴(7)，旋转轴(7)右端安装旋转板(8)，旋转轴(7)左端安装第一齿轮组(5)，第一齿轮组(5)上端安装第一转动轴(16)，右侧所述固定架(6)中部滑动安装有伸缩柱(12)，伸缩柱(12)左端安装伸缩板(11)，所述过滤筒(1)右侧内壁通过支撑架(19)安装伸缩筒(18)，伸缩筒(18)内部左端设置有与伸缩柱(12)固定连接的伸缩斜块(20)，伸缩斜块(20)上端中部设有导向槽(22)，导向槽(22)内部滑动设置有导向块(21)，所述伸缩斜块(20)右端通过斜截面接触有旋转斜块(23)，旋转斜块(23)右端中部安装驱动轴(24)，驱动轴(24)中部安装第二齿轮组(25)，第二齿轮组(25)上端安装第二转动轴(17)。
2.根据权利要求1所述的一种印染废水中杂质环保过滤装置，其特征在于，所述过滤筒(1)左端中部安装进水口(2)，右端中部安装出水口(3)。
3.根据权利要求1或2所述的一种印染废水中杂质环保过滤装置，其特征在于，所述过滤筒(1)上端中部安装动力箱(4)，动力箱(4)内部安装带轮组(15)，带轮组(15)左侧连接有第一转动轴(16)，带轮组(15)右端连接有第二转动轴(17)，带轮组(15)中部安装有转动电机(14)的输出轴。
4.根据权利要求3所述的一种印染废水中杂质环保过滤装置，其特征在于，所述过滤箱(13)包括两个通过铰接轴(27)相互铰接的转动环(26)，转动环(26)中部通过转动块(28)可拆卸式固定，下端所述转动环(26)中部安装排污管(9)。
5.根据权利要求1所述的一种印染废水中杂质环保过滤装置，其特征在于，所述旋转板(8)右端中部设有若干旋转毛刷(29)。
6.根据权利要求1所述的一种印染废水中杂质环保过滤装置，其特征在于，所述伸缩板(11)左端中部设有若干伸缩插针(30)。
7.根据权利要求1所述的一种印染废水中杂质环保过滤装置，其特征在于，所述导向块(21)固定于伸缩筒(18)内壁上端。
8.根据权利要求4所述的一种印染废水中杂质环保过滤装置，其特征在于，所述排污管(9)底端安装密封盖。
9.根据权利要求3所述的一种印染废水中杂质环保过滤装置，其特征在于，所述转动电机(14)固定于动力箱(4)上端中部。
10.根据权利要求1所述的一种印染废水中杂质环保过滤装置，其特征在于，所述斜截面角度为35-40°。
说明书
一种印染废水中杂质环保过滤装置
技术领域
本发明涉及废水处理技术领域，具体是一种印染废水中杂质环保过滤装置。
背景技术
印染废水是指以加工棉、麻、化学纤维及其混纺产品、丝绸为主的印染、毛织染整及丝绸厂等排出的废水。纤维种类和加工工艺不同，印染废水的水量和水质也不同。其中，印染厂废水水量较大，每印染加工1t纺织品耗水100～200t，其中80%～90%成为废水排出。印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。
现有的废水但处理装置处理效率低、处理成本高，而且难以将废水中的杂质完全过滤，中国专利(公告号：CN209428292U)公开了一种印染废水中杂质过滤装置，包括底板，所述底板的下表面四角位置处均固定连接有支撑脚，所述底板的上表面固定设有箱体，所述箱体的一侧设有进水口，所述箱体远离所述进水口的一侧设有出水口，所述箱体的上端一侧通过固定架固定连接有试剂瓶，所述试剂瓶的底端固定连接有导液管，所述导液管上固定设有第一控制阀，所述导液管远离所述试剂瓶的一端延伸至所述箱体的内部，所述箱体上位于所述固定架的一侧依次固定设有电机、电池组和控制器，所述电机的输出端固定连接有转轴，虽然该装置在一定程度上可以对废水内部的杂质的过滤，但是该装置在长时间使用之后杂质会完全堵塞住过滤网，因此，需要进一步的改进。
发明内容
本发明的目的在于提供一种印染废水中杂质环保过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种印染废水中杂质环保过滤装置，包括过滤筒，所述过滤筒中部安装过滤箱，过滤箱内部可拆卸式安装过滤网，过滤网两端的过滤筒内壁安装固定架，左侧固定架中部转动安装有旋转轴，旋转轴右端安装旋转板，旋转轴左端安装第一齿轮组，第一齿轮组上端安装第一转动轴，右侧所述固定架中部滑动安装有伸缩柱，伸缩柱左端安装伸缩板，所述过滤筒右侧内壁通过支撑架安装伸缩筒，伸缩筒内部左端设置有与伸缩柱固定连接的伸缩斜块，伸缩斜块上端中部设有导向槽，导向槽内部滑动设置有导向块，所述伸缩斜块右端通过斜截面接触有旋转斜块，旋转斜块右端中部安装驱动轴，驱动轴中部安装第二齿轮组，第二齿轮组上端安装第二转动轴。
作为本发明进一步的方案：所述过滤筒左端中部安装进水口，右端中部安装出水口。
作为本发明进一步的方案：所述过滤筒上端中部安装动力箱，动力箱内部安装带轮组，带轮组左侧连接有第一转动轴，带轮组右端连接有第二转动轴，带轮组中部安装有转动电机的输出轴。
作为本发明进一步的方案：所述过滤箱包括两个通过铰接轴相互铰接的转动环，转动环中部通过转动块可拆卸式固定，下端所述转动环中部安装排污管。
作为本发明进一步的方案：所述旋转板右端中部设有若干旋转毛刷。
作为本发明进一步的方案：所述伸缩板左端中部设有若干伸缩插针。
作为本发明进一步的方案：所述导向块固定于伸缩筒内壁上端。
作为本发明进一步的方案：所述排污管底端安装密封盖。
作为本发明进一步的方案：所述转动电机固定于动力箱上端中部。
作为本发明再进一步的方案：所述斜截面角度为35-40°。
与现有技术相比，本发明的有益效果是：
所述一种印染废水中杂质环保过滤装置，结构合理，设计新颖，通过设有的转动板以及伸缩板之间的相互配合，使得过滤网在过滤杂质过程中所产生的杂质颗粒可以有效的从过滤箱中排出，避免堵塞过滤网，大大增加了过滤效果，且整个装置只存在一个动力源，进一步降低了装置成本，实用性强，可靠性高。（发明人程之形）
