申请日20200624
公开(公告)日20200925
IPC分类号C02F9/08
摘要
本发明公开了一种用于工业生产的环保型废水处理装置,包括反应机构与过滤机构，所述反应机构的主体为腔体结构的反应釜，所述反应机构与过滤机构通过均通过管道与传输泵相连通，所述过滤机构的主体为圆柱形腔体结构的过滤桶;整个装置结构比较紧凑，其净化过程较为简单，并且净化的时间得到极大缩短，在节省了废水处理的空间成本的基础上，又大大的提高了废水处理的效率;整个装置通过反应机构，将废水中呈离子状态的有毒物质进行中化学处理使之成为不溶的沉淀物，并且同时杀死废水中的病毒与细菌，通过过滤机构，完成对废水的多层过滤，进而使整个装置具备更多种类的废水处理能力。
权利要求书

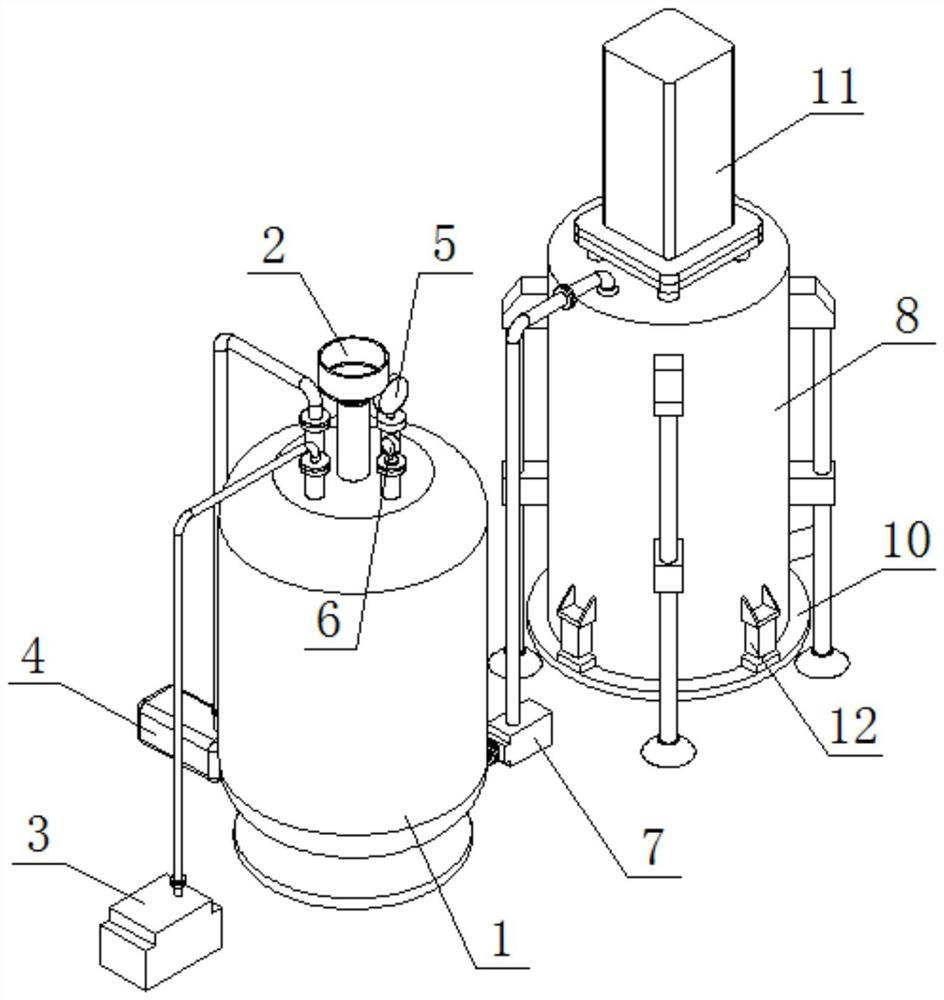

1.一种用于工业生产的环保型废水处理装置,包括反应机构与过滤机构，其特征在于：所述反应机构的主体为腔体结构的反应釜(1)，且在反应釜(1)的下端设有底座(101)，所述反应釜(1)的底部均布设有槽体结构的固定安装槽(102)，所述固定安装槽(102)内固定接插有棒状结构的超声波振动棒(103)，所述反应釜(1)顶端的正中间固定连接有与反应釜(1)的腔体相连通的杯体结构的进液杯(2)，所述反应釜(1)的顶部通过管道分别与加药泵(3)、输气泵(4)相连通;
所述反应机构与过滤机构通过均通过管道与传输泵(7)相连通，所述过滤机构的主体为圆柱形腔体结构的过滤桶(8)，且在过滤桶(8)的下端自外向内均布设有圆柱形桶状结构的过滤板(801)，且在自过滤板(801)中间的圆筒向过滤桶(8)的外壁引有板状结构的固定连接板(802)，且过滤板(801)与固定连接板(802)将过滤桶(8)下端的腔体分割成扇形结构的过滤仓，所述过滤板(801)与固定连接板(802)的壁体上分别设有呈均布排列的过滤孔(803)，所述过滤桶(8)的底部设有与过滤仓相插配有圆盘形板状结构的密封底板(10)，所述过滤桶(8)顶部的正中间位置设有孔状结构的过孔(804)，所述过滤桶(8)的顶部并且在过孔(804)的上端固定安装有板状结构的安装板(806)，所述安装板(806)的上端固定安装有液压缸I(11)，所述液压缸I(11)活塞杆的下端并且在过滤桶(8)的腔体内滑配有加压组件(9)，所述加压组件(9)的主体为圆柱形结构的过滤压块(902)，且在过滤压块(902)的上端固定连接有与液压缸I(11)的活塞杆相固定连接的圆柱形结构的连接柄(901)，所述过滤压块(902)的下端自内向外均布设有与过滤板(801)位置相对应的环形槽体结构的弧槽I(903)，由过滤压块(902)下端面中间的弧槽I(903)向过滤压块(902)的外壁引有与固定连接板(802)位置相对应的槽体结构的十字槽I(904)，所述弧槽I(903)与十字槽I(904)将过滤压块(902)的下端划分成与过滤仓相滑配的扇形结构的承压块(905)，所述过滤压块(902)下端面的中间位置处设有圆柱形孔状结构的导入孔(906)，所述导入孔(906)的上端与过滤压块(902)的上端通过连通孔(907)相连通，且在导入孔(906)的下端出口位置处固定安装有单向阀(908)。
2.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述过滤板(801)自过滤桶(8)的中心向过滤桶(8)的外壁成三层等距排列，且固定连接板(802)自过滤桶(8)中间的过滤板(801)向过滤桶(8)的外壁呈十字交叉的圆周均布排列。
3.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述过滤孔(803)为均布的微型孔，且过滤孔(803)在过滤板(801)上的分布状态为：中心位置处的过滤板(801)上的过滤孔(803)目数为120目，次中心位置处的过滤板(801)上的过滤孔(803)目数为240目，最外层位置处的过滤板(801)上的过滤孔(803)目数为500目。
4.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述密封底板(10)的上端自内而外环向均布设有位置与过滤板(801)位置相对应的槽体结构的弧槽II(1001)，由密封底板(10)上端中间位置处的弧槽II(1001)向密封底板(10)的周边引有与固定连接板(802)位置相对应的槽体结构的十字槽II(1002)，所述弧槽II(1001)与十字槽II(1002)将密封底板(10)的上端分割成与过滤仓相插配的堵块(1003)。
5.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述过滤桶(8)下端的外圆上均布设有四个支架结构的安装座(809)，所述安装座(809)的下端均布设有四个与安装座(809)位置相对应的板状结构的引导板(810)，所述安装座(809)与引导板(810)之间固定安装有液压缸II(12)，所述液压缸II(12)活塞杆的下端与密封底板(10)上端面的周边通过螺栓固定连接在一起。
6.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述过滤桶(8)上端的外圆上焊接固定有呈上下两层圆周均布排列的八个块状结构的固定块(807)，自固定块(807)的上端向过滤桶(8)的底面固定焊接有四个圆柱形结构的支撑腿(808)。
7.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述过孔(804)的侧面设有与过滤桶(8)的内腔相连通的管状结构的进液孔(805)，所述进液孔(805)通过管道与传输泵(7)相连通，所述过滤桶(8)下端的外圆上焊接固定有与过滤桶(8)最外侧过滤仓相连通的管状结构的排水管(811)。
8.根据权利要求1所述的一种用于工业生产的环保型废水处理装置，其特征在于：所述反应釜(1)的顶部并且在进液杯(2)的侧面分别接插有压力表(5)，所述压力表(5)的侧面并且在反应釜(1)的顶部接插有温度表(6)。
说明书
一种用于工业生产的环保型废水处理装置
技术领域
本发明涉及工业废水处理技术领域，具体为一种用于工业生产的环保型废水处理装置。
背景技术
工业生产中不可避免的会产生一定的工业废水，这些工业废水在工业加工过程中携带有工业生产用料、中间产物和产品以及生产过程中产生的污染物。工业废水的分类方法通常有以下三种，第一种是按工业废水中所含主要污染物的化学性质分类，含无机污染物为主的为无机废水，含有机污染物为主的为有机废水;第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等;第三种是按废水中所含污染物的主要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。
工业废水中含有大量的有毒污染物，直接排放到自然环境中，会对环境造成极大的危害，因此工业废水必须经过处理成为无毒害的水体后才能向外排放。工业废水处理方法按其作用原理可分为四大类，即物理处理法、化学处理法、物理化学处理法和生物处理法。现有技术中通常通过废水处理装置实现对工业废水的净化处理，但它在实际使用的过程中仍存在以下弊端：
1.在现有技术中，工业生产中用到的废水处理设备一般都比较大，并且在使用的过程总净化步骤较为繁杂，因此提高了废水处理的空间成本并且其净化效率还有待于进一步的提高;
2.现有技术中的废水处理设备的所适用的废水处理范围一般都比较有针对性，其废水处理的范围较窄，不具备更多种类的废水处理能力。
发明内容
本发明的目的在于提供一种用于工业生产的环保型废水处理装置，以解决上述背景技术中提出在现有技术中，工业生产中用到的废水处理设备一般都比较大，并且在使用的过程总净化步骤较为繁杂，因此提高了废水处理的空间成本并且其净化效率还有待于进一步的提高，以及废水处理设备的所适用的废水处理范围一般都比较有针对性，其废水处理的范围较窄，不具备更多种类的废水处理能力的问题。
为实现上述目的，本发明提供如下技术方案：一种用于工业生产的环保型废水处理装置,包括反应机构与过滤机构，所述反应机构的主体为腔体结构的反应釜，且在反应釜的下端设有底座，所述反应釜的底部均布设有槽体结构的固定安装槽，所述固定安装槽内固定接插有棒状结构的超声波振动棒，所述反应釜顶端的正中间固定连接有与反应釜的腔体相连通的杯体结构的进液杯，所述反应釜的顶部通过管道分别与加药泵、输气泵相连通;
所述反应机构与过滤机构通过均通过管道与传输泵相连通，所述过滤机构的主体为圆柱形腔体结构的过滤桶，且在过滤桶的下端自外向内均布设有圆柱形桶状结构的过滤板，且在自过滤板中间的圆筒向过滤桶的外壁引有板状结构的固定连接板，且过滤板与固定连接板将过滤桶下端的腔体分割成扇形结构的过滤仓，所述过滤板与固定连接板的壁体上分别设有呈均布排列的过滤孔，所述过滤桶的底部设有与过滤仓相插配有圆盘形板状结构的密封底板，所述过滤桶顶部的正中间位置设有孔状结构的过孔，所述过滤桶的顶部并且在过孔的上端固定安装有板状结构的安装板，所述安装板的上端固定安装有液压缸I，所述液压缸I活塞杆的下端并且在过滤桶的腔体内滑配有加压组件，所述加压组件的主体为圆柱形结构的过滤压块，且在过滤压块的上端固定连接有与液压缸I的活塞杆相固定连接的圆柱形结构的连接柄，所述过滤压块的下端自内向外均布设有与过滤板位置相对应的环形槽体结构的弧槽I，由过滤压块下端面中间的弧槽I向过滤压块的外壁引有与固定连接板位置相对应的槽体结构的十字槽I，所述弧槽I与十字槽I将过滤压块的下端划分成与过滤仓相滑配的扇形结构的承压块，所述过滤压块下端面的中间位置处设有圆柱形孔状结构的导入孔，所述导入孔的上端与过滤压块的上端通过连通孔相连通，且在导入孔的下端出口位置处固定安装有单向阀。
优选的，所述过滤板自过滤桶的中心向过滤桶的外壁成三层等距排列，且固定连接板自过滤桶中间的过滤板向过滤桶的外壁呈十字交叉的圆周均布排列。
优选的，所述过滤孔为均布的微型孔，且过滤孔在过滤板上的分布状态为：中心位置处的过滤板上的过滤孔目数为120目，次中心位置处的过滤板上的过滤孔目数为240目，最外层位置处的过滤板上的过滤孔目数为500目。
优选的，所述密封底板的上端自内而外环向均布设有位置与过滤板位置相对应的槽体结构的弧槽II，由密封底板上端中间位置处的弧槽II向密封底板的周边引有与固定连接板位置相对应的槽体结构的十字槽II，所述弧槽II与十字槽II将密封底板的上端分割成与过滤仓相插配的堵块。
优选的，所述过滤桶下端的外圆上均布设有四个支架结构的安装座，所述安装座的下端均布设有四个与安装座位置相对应的板状结构的引导板，所述安装座与引导板之间固定安装有液压缸II，所述液压缸II活塞杆的下端与密封底板上端面的周边通过螺栓固定连接在一起。
优选的，所述过滤桶上端的外圆上焊接固定有呈上下两层圆周均布排列的八个块状结构的固定块，自固定块的上端向过滤桶的底面固定焊接有四个圆柱形结构的支撑腿。
优选的，所述过孔的侧面设有与过滤桶的内腔相连通的管状结构的进液孔，所述进液孔通过管道与传输泵相连通，所述过滤桶下端的外圆上焊接固定有与过滤桶最外侧过滤仓相连通的管状结构的排水管。
优选的，所述反应釜1的顶部并且在进液杯2的侧面分别接插有压力表5，所述压力表5的侧面并且在反应釜1的顶部接插有温度表6。
与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：
1.整个装置结构比较紧凑，其净化过程较为简单，并且净化的时间得到极大缩短，在节省了废水处理的空间成本的基础上，又大大的提高了废水处理的效率;
2.整个装置通过反应机构，将废水中呈离子状态的有毒物质进行中化学处理使之成为不溶的沉淀物，同时通过输气泵向反应釜内通氧，使废水中的活性物质被氧化，同时杀死废水中的病毒与细菌，进一步的通过过滤机构，完成对废水的多层过滤，使废水中的有毒物质被滞留在过滤桶的底部，进而使整个装置具备更多种类的废水处理能力;
3.通过驱动液压缸II使密封底板在过滤仓的底部向下移动并使密封底板与过滤桶分开，进而可以直接对过滤桶与密封底板上的沉渣进行快速清理，进而提高了清理整个废水处理装置内部沉渣的便利性。（发明人吕晓薏）
