申请日 2020.09.25
公开（公告）日 2020.12.04
IPC分类号 C02F9/04; C02F1/52
摘要
本发明公开了一种砂石料生产废水处理系统及废水处理方法，砂石料生产废水经过细砂回收装置通过管道流入调节池，进入调节池前通过管道混合器添加絮凝剂和助凝剂，调节池中安装有搅拌机，调节池中的废水通过第一污泥提升泵经管道送至板框压滤机进行脱水，固体形成泥饼，滤液进入沉淀池，进板框压滤机前通过管道混合器添加助凝剂，进沉淀池前添加絮凝剂，沉淀池沉淀后，沉淀池上清液流入中水池，污泥通过污泥提升泵提升至调节池，中水池上设置补水管、回用生产工厂的回用管和回调节池的冲洗水管。本发明公能够有效处理砂石料加工场的生产废水，细砂回收处理，泥饼外运，出水达标回用，实现了污水资源化，设备精简，土建减少，能耗低，运行费用低。
权利要求书

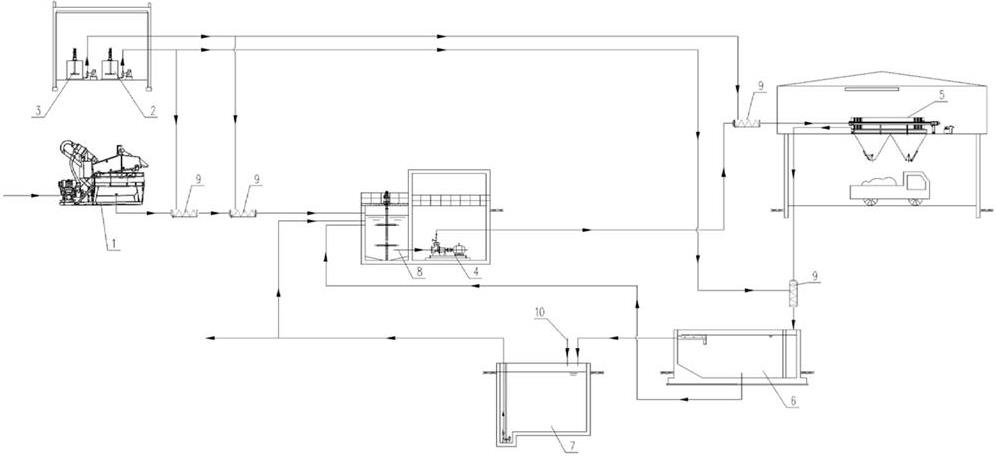

1.一种砂石料生产废水处理系统，其特征在于，包括细砂回收装置(1)、调节池(8)、板框压滤机(5)、沉淀池(6)和中水池(7)，砂石料生产废水经过细砂回收装置(1)通过管道流入调节池(8)，进入调节池(8)前通过管道混合器(9)添加絮凝剂(2)和助凝剂(3)，调节池(8)中安装有搅拌机，调节池(8)中的废水通过第一污泥提升泵(4)经管道送至板框压滤机(5)进行脱水，固体形成泥饼，滤液进入沉淀池(6)，进板框压滤机(5)前通过管道混合器(9)添加助凝剂(3)，进沉淀池(6)前添加絮凝剂(2)，沉淀池(6)沉淀后，沉淀池(6)上清液流入中水池(7)，污泥通过第二污泥提升泵提升至调节池(8)，中水池(7)上设置补水管(10)、回用生产工厂的回用管和回调节池的冲洗水管。
2.根据权利要求1所述砂石料生产废水处理系统，其特征在于，砂石料生产废水通过压力流或者重力流进入细砂回收装置(1)。
3.根据权利要求1所述砂石料生产废水处理系统，其特征在于，板框压滤机(5)进行脱水后的滤液沿沟槽或者管道，通过自流或者污水泵提升方式进入沉淀池(6)，采用管道时，滤液进沉淀池(6)前通过管道混合器(9)添加絮凝剂(2)，采用沟槽时，滤液进沉淀池(6)前通过反应池添加絮凝剂(2)。
4.根据权利要求1所述砂石料生产废水处理系统，其特征在于，沉淀池(6)中的上清液通过重力流流入中水池(7)。
5.根据权利要求1所述砂石料生产废水处理系统，其特征在于，所述污泥提升泵(4)的吸水管为一根直管，进口斜切并靠近搅拌机且接近调节池底部中心位置。
6.根据权利要求1或5所述砂石料生产废水处理系统，其特征在于，所述调节池至少为2个，并且按并联设计。
7.根据权利要求1所述砂石料生产废水处理系统，其特征在于，所述沉淀池(6)为平流沉淀池、辐流沉淀池或竖流沉淀池。
8.一种采用权利要求1-7任一项所述砂石料生产废水处理系统的废水处理的方法，其特征在于，包括以下步骤：
(1)废水通过压力流或者重力流经过细砂回收装置，细砂回收利用，废水经管道流入调节池，进入调节池前通过管道混合器添加絮凝剂和助凝剂；
(2)经过调节池后，再经污泥提升泵送至板框压滤机进行脱水，进板框压滤机前通过管道混合器添加助凝剂，废水经过滤布，固体留在滤布上形成泥饼，泥饼外运，而滤液通过自流或者污水泵提升方式进入沉淀池，在污水泵后，进沉淀池前通过管道混合器或者反应池添加絮凝剂；
(3)经过沉淀池沉淀后，沉淀池上清液通过重力流流入中水池，污泥通过污泥提升泵提升至调节池；
(4)中水池中的清水回用于砂石料生产工厂，同时设置中水池中的清水回调节池的反冲洗水管，系统停运前，从中水池抽水到调节池，清水在各处理单元中循环至调节池中泥砂含量较少时再关闭系统。
说明书
一种砂石料生产废水处理系统及废水处理方法
技术领域
本发明涉及污水处理领域，尤其是一种砂石料生产废水处理系统及废水处理方法。
背景技术
水利水电工程施工需要大量高质量的砂石骨料，各级骨料冲洗会产生大量的废水且含砂量高，如果不处理直接排放，对水体造成严重污染，生态系统也遭到破坏，砂石料废水必须处理达标后回用或排放，砂石料生产废水处理工程成为水利水电工程环保工作中的重点。
砂石料废水处理如何实现达标排放和零排放是一个难题，其主要原因是含砂量高且对料源分析不足造成的，导致系统改造需要投入大量人力物力，造成不必要的经济损失。目前，砂石料加工废水处理工艺尚无成熟的工艺和明确的规范要求，对砂石料加工废水处理工程工艺的研究尤为重要。
砂石料废水主要特点是水量大、悬浮物浓度高，水质指标比较单一，表面看是很容易处理的废水，但由于废水中粉末状石粉含量高、石粉疏水性强、泥浆易板结，导致构筑物底泥排泥难、管道淤堵严重，使系统无法连续运行。砂石料废水处理的难点在于运行中排泥难，因此选用越简单的工艺，系统的稳定性越高，在保证顺畅排泥的情况下，精简设备，简化处理流程，不但能提高系统的稳定性，还能大幅缩减建设及运行费用。
发明内容
本发明所要解决的技术问题是，提供一种砂石料生产废水处理系统及废水处理方法，能够有效处理砂石料加工场的生产废水，砂回收处理，泥饼外运，水循环使用，且比常规处理工艺减少了2个处理单元及相应的大量附属设备，能耗低，运行费用低，减少堵塞的可能性，保证系统稳定运行，环保效益显著。
为了解决上述技术问题，本发明采用的技术方案是：一种砂石料生产废水处理系统，包括细砂回收装置、调节池、板框压滤机、沉淀池和中水池，砂石料生产废水经过细砂回收装置通过管道流入调节池，进入调节池前通过管道混合器添加絮凝剂和助凝剂，调节池中安装有搅拌机，调节池中的废水通过第一污泥提升泵经管道送至板框压滤机进行脱水，固体形成泥饼，滤液进入沉淀池，进板框压滤机前通过管道混合器添加助凝剂，进沉淀池前添加絮凝剂，沉淀池沉淀后，沉淀池上清液流入中水池，污泥通过第二污泥提升泵提升至调节池，中水池上设置补水管、回用生产工厂的回用管和回调节池的冲洗水管。
砂石料生产废水通过压力流或者重力流进入细砂回收装置。
板框压滤机进行脱水后的滤液沿沟槽或者管道，通过自流或者污水泵提升方式进入沉淀池，采用管道时，滤液进沉淀池前通过管道混合器添加絮凝剂，采用沟槽时，滤液进沉淀池前通过反应池添加絮凝剂。
沉淀池中的上清液通过重力流流入中水池。
所述第一污泥提升泵的吸水管为一根直管，进口斜切并靠近搅拌机且接近调节池底部中心位置。
所述调节池至少为2个，并且按并联设计。
所述沉淀池为平流沉淀池、辐流沉淀池或竖流沉淀池。
一种采用上述砂石料生产废水处理系统的废水处理的方法，包括以下步骤：
(1)废水通过压力流或者重力流经过细砂回收装置，细砂回收利用，废水经管道流入调节池，进入调节池前通过管道混合器添加絮凝剂和助凝剂；
(2)经过调节池后，再经第一污泥提升泵送至板框压滤机进行脱水，进板框压滤机前通过管道混合器添加助凝剂，废水经过滤布，固体留在滤布上形成泥饼，泥饼外运，而滤液通过自流或者污水泵提升方式进入沉淀池，在污水泵后，进沉淀池前通过管道混合器反应池添加絮凝剂；
(3)经过沉淀池沉淀后，沉淀池上清液通过重力流流入中水池，污泥通过第二污泥提升泵提升至调节池；
(4)中水池中的清水回用于砂石料生产工厂，同时设置中水池中的清水回调节池的反冲洗水管，系统停运前，从中水池抽水到调节池，清水在各处理单元中循环至调节池中泥砂含量较少时再关闭系统。
本发明的有益效果是：能够有效处理砂石料加工场的生产废水，细砂回收利用，泥饼外运，出水达标回用，实现了污水资源化，且设备精简，土建减少，能耗低，运行费用低，减少堵塞的可能性，保证系统稳定运行，环保效益显著。（发明人 金弈；谭奇林；崔如；崔小红；白伟坤；刘桂华；刘飞；张桂炜；常毅；张沙龙 ）
