申请日 20200309
公开（公告）日 20201103
IPC分类号 C02F9/10
摘要
本实用新型提供一种用于高危害医疗废水的高温杀菌装置，包括高温杀菌箱，加热管，导热片，传热垫，高压密封盖，固定轴，第一杀菌机构，第二杀菌机构，出水管，过滤机构，且高温杀菌箱的内部设置有加热管，该加热管的两端设置有导热片，该高温杀菌箱的内部空腔内设置有传热垫；所述高温杀菌箱的上端设置有高压密封盖，且高压密封盖的内部面上设置有第二杀菌机构，该高压密封盖的内部通过固定轴设置有第一杀菌机构；所述高温杀菌箱的一侧通过螺栓密封连接有出水管，且出水管的一端面上通过嵌入的方式设置有过滤机构。本实用新型高温杀菌箱第一杀菌机构和第二杀菌机构的设置，杀菌彻底，高温杀菌均匀，杀菌效果好，便于市场推广和应用。
权利要求书

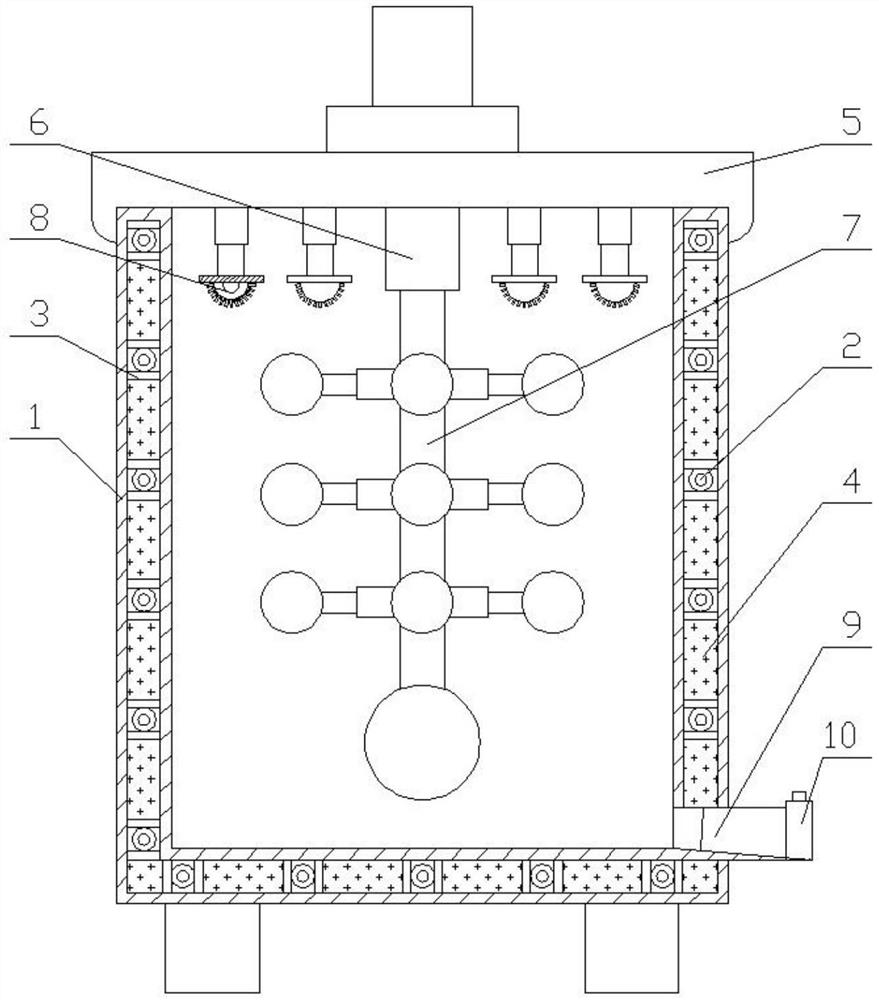

1.一种用于高危害医疗废水的高温杀菌装置，其特征在于：包括高温杀菌箱（1），加热管（2），导热片（3），传热垫（4），高压密封盖（5），固定轴（6），第一杀菌机构（7），第二杀菌机构（8），出水管（9），过滤机构（10），且高温杀菌箱（1）的内部设置有加热管（2），该加热管（2）的两端设置有导热片（3），该高温杀菌箱（1）的内部空腔内设置有传热垫（4）；所述高温杀菌箱（1）的上端设置有高压密封盖（5），且高压密封盖（5）的内部面上设置有第二杀菌机构（8），该高压密封盖（5）的内部通过固定轴（6）设置有第一杀菌机构（7）；所述高温杀菌箱（1）的一侧通过螺栓密封连接有出水管（9），且出水管（9）的一端面上通过嵌入的方式设置有过滤机构（10）；所述第一杀菌机构（7）包括转动杆（71），活动杆（72），杀菌外壳（73），废水吸附颗粒（74），杀菌球（75），且转动杆（71）的外围面上设置有活动杆（72），该活动杆（72）的外侧面上设置有杀菌外壳（73），且杀菌外壳（73）的内部设置有废水吸附颗粒（74），该杀菌外壳（73）的中部设置有杀菌球（75）；所述第二杀菌机构（8）包括升降调节杆（81），反射板（82），紫外线灯（83），弧形罩（84），照射口（85），且升降调节杆（81）的一端安装有反射板（82），该反射板（82）的中部设置有紫外线灯（83），且紫外线灯（83），的外侧设置有弧形罩（84），该弧形罩（84）的面上设置有照射口（85）。
2.如权利要求1所述的一种用于高危害医疗废水的高温杀菌装置，其特征在于：所述高温杀菌箱（1）采用圆柱形状的不锈钢材质，且高温杀菌箱（1）的内外围面上均设置有耐腐蚀层，该高温杀菌箱（1）的空腔内部均匀的设置有多个型号为KEW-S2的加热管（2），该导热片（3）的材质为铝合金块，且高温杀菌箱（1）的空腔内均匀的填充有石墨块。
3.如权利要求1所述的一种用于高危害医疗废水的高温杀菌装置，其特征在于：所述第一杀菌机构（7）采用不规则十字形状且外侧为圆球形状的不锈钢材质，且第一杀菌机构（7）的内外围面上均设置有耐腐蚀层，该杀菌外壳（73）的外围面上设置有多个通孔，且废水吸附颗粒（74）的材质为纳米活性炭，该杀菌球（75）的材质为活性纳米银。
4.如权利要求1所述的一种用于高危害医疗废水的高温杀菌装置，其特征在于：所述第二杀菌机构（8）采用不规则形状的不锈钢材质，且第二杀菌机构（8）的内外围面上均设置有耐腐蚀层，该紫外线灯（83）为超声波紫外线杀菌灯，且紫外线灯（83）的一端设置有半圆形状的弧形罩（84），该弧形罩（84）的外围面上均匀的设置有圆柱形的照射口（85）。
说明书
一种用于高危害医疗废水的高温杀菌装置
技术领域
本实用新型为医疗设备领域，尤其涉及一种用于高危害医疗废水的高温杀菌装置。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。
医疗废水曾经多次引起公众关注，医疗费水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”；部分地区真正能够达到国家排放标准的只有屈指可数的几家医院。目前，法律的不规范，环保意识的薄弱，造成了医疗费水直排和各大医院存在的“高污染，低治理”现状，因此，现在市面上有了医疗废水的高温杀菌装置。但是现有的医疗废水的高温杀菌装置依然存在着加热速度慢，循环效果差，散热效果差的问题。
因此，发明一种用于高危害医疗废水的高温杀菌装置显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种用于高危害医疗废水的高温杀菌装置，以解决现有的医疗废水的高温杀菌装置依然存在着杀菌不彻底，高温杀菌不均匀，杀菌效果差的问题。一种用于高危害医疗废水的高温杀菌装置，包括高温杀菌箱，加热管，导热片，传热垫，高压密封盖，固定轴，第一杀菌机构，第二杀菌机构，出水管，过滤机构，且高温杀菌箱的内部设置有加热管，该加热管的两端设置有导热片，该高温杀菌箱的内部空腔内设置有传热垫；所述高温杀菌箱的上端设置有高压密封盖，且高压密封盖的内部面上设置有第二杀菌机构，该高压密封盖的内部通过固定轴设置有第一杀菌机构；所述高温杀菌箱的一侧通过螺栓密封连接有出水管，且出水管的一端面上通过嵌入的方式设置有过滤机构；所述第一杀菌机构包括转动杆，活动杆，杀菌外壳，废水吸附颗粒，杀菌球，且转动杆的外围面上设置有活动杆，该活动杆的外侧面上设置有杀菌外壳，且杀菌外壳的内部设置有废水吸附颗粒，该杀菌外壳的中部设置有杀菌球；所述第二杀菌机构包括升降调节杆，反射板，紫外线灯，弧形罩，照射口，且升降调节杆的一端安装有反射板，该反射板的中部设置有紫外线灯，且紫外线灯，的外侧设置有弧形罩，该弧形罩的面上设置有照射口。
所述高温杀菌箱采用圆柱形状的不锈钢材质，且高温杀菌箱的内外围面上均设置有耐腐蚀层，该高温杀菌箱的空腔内部均匀的设置有多个型号为KEW-S的加热管，该导热片的材质为铝合金块，且高温杀菌箱的空腔内均匀的填充有石墨块。
所述第一杀菌机构采用不规则十字形状且外侧为圆球形状的不锈钢材质，且第一杀菌机构的内外围面上均设置有耐腐蚀层，该杀菌外壳的外围面上设置有多个通孔，且废水吸附颗粒的材质为纳米活性炭，该杀菌球的材质为活性纳米银。
所述第二杀菌机构采用不规则形状的不锈钢材质，且第二杀菌机构的内外围面上均设置有耐腐蚀层，该紫外线灯为超声波紫外线杀菌灯，且紫外线灯的一端设置有半圆形状的弧形罩，该弧形罩的外围面上均匀的设置有圆柱形的照射口。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型高温杀菌箱的设置，有利于通过加热对内部废水进行加热杀菌工作，且加热均匀，能够有效对内部废水进行高温杀菌工作，有利于提高高温杀菌效果。
2.本实用新型第一杀菌机构的设置，有利于对废水内部细菌进行杀菌工作，且通过转动使第一杀菌机构进行快速杀菌，杀菌彻底，提高废水杀菌效果。
3.本实用新型第二杀菌机构的设置，有利于进行良好的杀菌工作，且通过照射口使内部灯光均匀照射在废水面上进行杀菌，能够取代传统局部杀菌，杀菌面积大，杀菌均匀，杀菌彻底，有利于提高杀菌效果。
发明人 （李圣;胡景奎;董立华;）
