申请日 2018.09.27
公开（公告）日 2020.11.03
IPC分类号 C02F9/14
摘要
本实用新型公开了一种新型废水处理装置，其结构包括沉沙池、生化池、二沉池、过滤器和液位器，所述沉沙池右侧设有初沉池，所述初沉池右侧设有生化池，所述生化池下侧设有二沉池，所述二沉池右侧设有絮凝沉淀池，所述絮凝沉淀池右侧设有消毒池，所述消毒池与絮凝沉淀池之间设有过滤器，所述生化池右侧设有液位器，所述液位器内侧设有玻璃管，所述玻璃管内侧设有浮标。废水处理装置在对废水进行处理的过程中，可以观察生化池内侧水的容量，避免了生化池内侧的水源过多或者过少现象的发生，从而保证对废水分解的效果，降低了成本的使用，方便人们的使用，加强对废水的过滤，使得废水处理能达标进行排放，保护了人们的生命健康，适合推广使用。
权利要求书

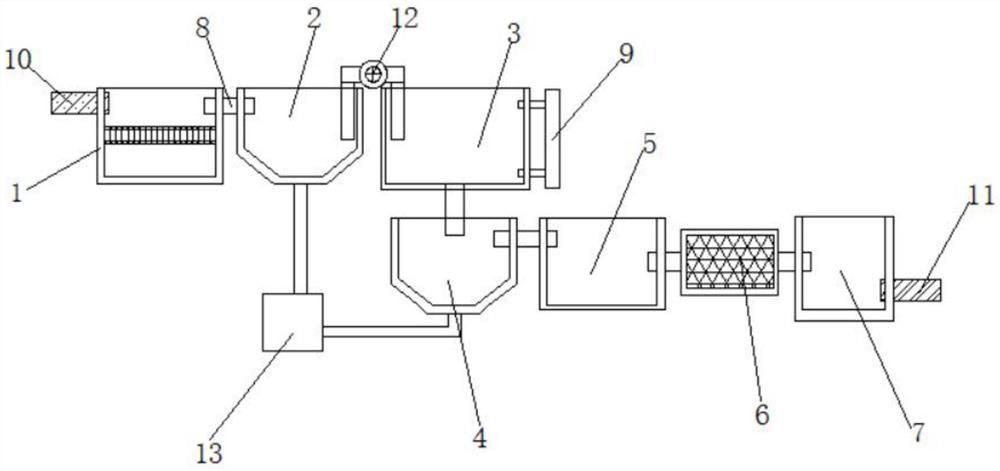

1.一种新型废水处理装置，其结构包括沉沙池(1)、初沉池(2)、生化池(3)、二沉池(4)、絮凝沉淀池(5)、过滤器(6)、消毒池(7)和液位器(9)，其特征在于：所述沉沙池(1)右侧设有初沉池(2)，所述初沉池(2)与沉沙池(1)之间设有连接管(8)，所述初沉池(2)右侧设有生化池(3)，所述生化池(3)下侧设有二沉池(4)，所述二沉池(4)与生化池(3)之间设有连接管(8)，所述二沉池(4)右侧设有絮凝沉淀池(5)，所述絮凝沉淀池(5)与二沉池(4)之间设有连接管(8)，所述絮凝沉淀池(5)右侧设有消毒池(7)，所述消毒池(7)与絮凝沉淀池(5)之间设有过滤器(6)，所述生化池(3)右侧设有液位器(9)，所述液位器(9)内侧设有玻璃管(14)，所述玻璃管(14)内侧设有浮标(15)，所述二沉池(4)左侧设有污泥池(13)，所述污泥池(13)是通过连接管(8)分别连接于初沉池(2)和二沉池(4)；
所述过滤器(6)是由HEPA过滤网(17)、无纺棉过滤网(18)和活性炭过滤网(19)组成，所述HEPA过滤网(17)、无纺棉过滤网(18)和活性炭过滤网(19)为一体化机构，所述HEPA过滤网(17)右侧设有无纺棉过滤网(18)，所述无纺棉过滤网(18)右侧设有活性炭过滤网(19)。
2.根据权利要求1所述的一种新型废水处理装置，其特征在于：所述初沉池(2)与生化池(3)之间设有连接管(8)，所述连接管(8)上设有吸泵(12)。
3.根据权利要求1所述的一种新型废水处理装置，其特征在于：所述消毒池(7)右侧设有排水管(11)，所述排水管(11)是通过焊接与消毒池(7)固定连接。
4.根据权利要求1所述的一种新型废水处理装置，其特征在于：所述玻璃管(14)上设有刻度尺(16)，所述刻度尺(16)是通过粘贴与玻璃管(14)固定连接。
5.根据权利要求1所述的一种新型废水处理装置，其特征在于：所述沉沙池(1)左侧设有进水管(10)，所述进水管(10)是通过焊接与沉沙池(1)固定连接。
说明书
一种新型废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种新型废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性，由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
目前市面上的废水处理装置的缺陷，废水处理装置在对废水进行处理的过程中，无法观察生化池内侧水的容量，造成生化池内侧的水源过多或者过少，从而降低对废水分解的效果，提高了成本的使用，不方便人们的使用，对废水的过滤不彻底，造成废水不达标进行排放，危害人们的生命健康，不适合推广使用。
实用新型内容
针对现有技术存在的不足，本实用新型提供如下技术方案：一种新型废水处理装置，其结构包括沉沙池、初沉池、生化池、二沉池、絮凝沉淀池、过滤器、消毒池和液位器，所述沉沙池右侧设有初沉池，所述初沉池与沉沙池之间设有连接管，所述初沉池右侧设有生化池，所述生化池下侧设有二沉池，所述二沉池与生化池之间设有连接管，所述二沉池右侧设有絮凝沉淀池，所述絮凝沉淀池与二沉池之间设有连接管，所述絮凝沉淀池右侧设有消毒池，所述消毒池与絮凝沉淀池之间设有过滤器，所述生化池右侧设有液位器，所述液位器内侧设有玻璃管，所述玻璃管内侧设有浮标，所述二沉池左侧设有污泥池，所述污泥池是通过连接管分别连接于初沉池和二沉池；
所述过滤器是由HEPA过滤网、无纺棉过滤网和活性炭过滤网组成，所述HEPA过滤网、无纺棉过滤网和活性炭过滤网为一体化机构，所述HEPA过滤网右侧设有无纺棉过滤网，所述无纺棉过滤网右侧设有活性炭过滤网。
作为本实用新型的一种优选实施方式，所述初沉池与生化池之间设有连接管，所述连接管上设有吸泵。
作为本实用新型的一种优选实施方式，所述消毒池右侧设有排水管，所述排水管是通过焊接与消毒池固定连接。
作为本实用新型的一种优选实施方式，所述玻璃管上设有刻度尺，所述刻度尺是通过粘贴与玻璃管固定连接。
作为本实用新型的一种优选实施方式，所述沉沙池左侧设有进水管，所述进水管是通过焊接与沉沙池固定连接。
本实用新型的一种新型废水处理装置，有益效果如下：
1.该一种新型废水处理装置，通过在生化池右侧设有液位器，废水处理装置在对废水进行处理的过程中，可以观察生化池内侧水的容量，避免了生化池内侧的水源过多或者过少现象的发生，从而保证对废水分解的效果，降低了成本的使用，方便人们的使用。
2.该一种新型废水处理装置，通过在絮凝沉淀池与消毒池之间设有过滤器，加强对废水的过滤，使得废水处理能达标进行排放，保护了人们的生命健康，适合推广使用。
发明人 （徐竹群;韩志强;）
