申请日 20200324
公开（公告）日 20201103
IPC分类号 F28C3/06; F22B1/08; F28B1/02; F28B9/04; F28B9/08; F28B9/10
摘要
本实用新型公开了一种回收烟囱排烟余热处理电厂废水的环保节水装置，循环水回水母管来水和其他电厂废水共计20‑30t/h，接入升温塔下部，排烟风机从烟囱把85‑100℃的排放烟气回收排入升温塔下部，烟气采用鼓泡加热装置加热升温塔内废水，烟气将热量传给废水后在升温塔内上升，并借助烟囱的拔风效应继续上升，经升温塔顶部的除雾器除去烟气中的少量微小水雾后继续回到烟囱达标排放，水蒸气经循环水进水母管来水冷却后成为冷凝水，全部回收至冷却塔水池再利用，泥浆池的淤泥可以另经脱水处理后，作为泥土用于绿化及农作物种植或建筑施工回填土；投资少、装置系统简单、设备少、运行成本低、回收利用烟囱排放的排烟余热、具有经济、环保、节能、节水的显著优势。
权利要求书

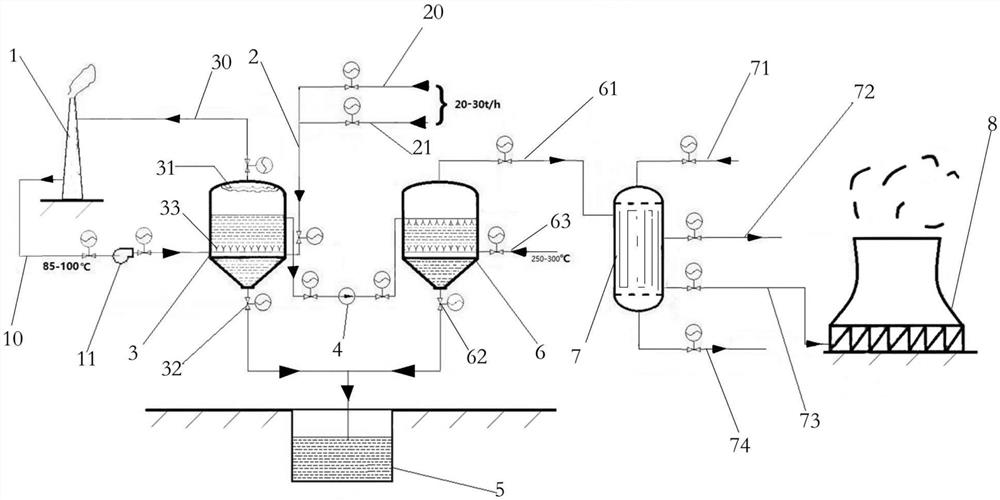

1.一种回收烟囱排烟余热处理电厂废水的环保节水装置，包括烟囱（1）、废水进水管道（2）、升温塔（3）、蒸发塔（6）、冷凝器（7）和冷却塔（8），其特征在于：所述烟囱与升温塔底部之间设有烟气进气管道，所述烟气进气管道设有排烟风机和两个电动阀门，所述升温塔接收从废水进水管道（2）进入的废水，烟气进气管道传输的烟气通过鼓泡加热装置（33）升温塔内废水，升温塔顶部设有除雾器（31）和电动阀门，除雾器将处理后的烟气通过烟气排出管道（30）排放到烟囱内；
所述升温塔（3）和蒸发塔（6）之间设有热水泵（4），蒸发塔下部连接有高温蒸汽管道（63）和高温蒸汽电动阀门，所述蒸发塔顶部连接水蒸气管道（61）和水蒸气电动阀门，水蒸气管道出口连接冷凝器（7），所述冷凝器连接有循环水进水母管来水管道（71），所述冷凝器连接有冷凝水管道（73）将冷凝水排入冷却塔（8）全部回收利用，升温塔底部设有第一自动排泥阀（32），所述蒸发塔底部设有第二自动排泥阀（62），所述第一自动排泥阀（32）和第二自动排泥阀（62）通过排泥浆管道与泥浆池（5）联通。
2.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述废水进水管道（2）包括其他废水进水管（20）和循环水回水母管来水管道（21），所述循环水回水母管内循环水经汽轮机凝汽器后升温，所述其他废水进水管和循环水回水母管来水管道皆设有电动阀门。
3.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述烟气进气管道内烟气温度为85-100℃。
4.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述高温蒸汽管道（63）内蒸汽温度为250-300℃，压力为1.6-1.8MPa。
5.根据权利要求1或4所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述热水泵（4）将经烟气加热升温后的废水以雾化方式泵入蒸发塔中部，热水泵两端设有电动阀门。
6.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述冷凝器连接有不凝结气体至汽机真空泵入口管道（72）和冷却水回水至循环水回水母管的管道（74），所述不凝结气体至汽机真空泵入口管道（72）和冷却水回水至循环水回水母管的管道（74）上皆设有电动阀门。
7.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述第一自动排泥阀（32）和第二自动排泥阀（62）由程序控制固定间隔时间开启和关闭，将沉积的淤泥排入泥浆池（5）。
8.根据权利要求7所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述泥浆池（5）的淤泥经脱水处理后，可作为泥土用于绿化及农作物种植或建筑施工回填土。
9.根据权利要求1所述的一种回收烟囱排烟余热处理电厂废水的环保节水装置，其特征在于，所述冷凝器（7）为管式冷凝器。
说明书
一种回收烟囱排烟余热处理电厂废水的环保节水装置
技术领域
本发明涉及环保节能节水领域，具体涉及一种回收烟囱排烟余热处理电厂废水的环保节水装置。
背景技术
火力发电厂的废水主要包括：制备除盐水的工艺废水、烟气脱硫工艺废水、循环水冷却塔的底部排水。这些废水的总量约20-30t/h；这些废水的主要特点是：硬度高，浊度大、含泥沙量大、硅钙镁等离子含量高、氯离子含量高。这些废水如果不经过科学的处理，很难回收利用，直接排入污水处理厂会增加其处理负担，一些常规的污水处理厂难以处理上述废水或者处理成本很高。
针对上述废水处理问题，开发了一种节能环保节水经济的废水处理装置，达到在节能环保节水和经济的前提下处理电厂废水并全部回收利用实现真正零排放的目的。
本方案采用循环水回水母管来水代替冷却塔底部排水，主要是因为两者成分接近，而且可以回收利用循环水经过汽轮机凝汽器后的温升，可以不需要外加动力，直接利用循环水回水的压力排入升温塔，以节省耗电。
发明内容
本发明的目的是为了解决现有技术中的不足之处，提供了一种投资少、装置系统简单、设备少、运行成本低、回收利用烟囱排放的排烟余热、变废为宝、全部废水处理合格并回收利用、不对环境产生污染，经济、环保、节能、节水的回收烟囱排烟余热处理电厂废水的环保节水装置。
为了实现上述目的，本发明采用以下技术方案：
一种回收烟囱排烟余热处理电厂废水的环保节水装置，包括
烟囱、废水进水管道、升温塔、蒸发塔、冷凝器和冷却塔，所述烟囱与升温塔底部之间设有烟气进气管道，所述烟气进气管道设有排烟风机和两个电动阀门，所述升温塔接收从废水进水管道进入的废水，烟气进气管道传输的烟气通过鼓泡加热装置加热升温塔内废水，升温塔顶部设有除雾器和电动阀门，除雾器将处理后的烟气通过烟气排出管道排放到烟囱内；
所述升温塔和蒸发塔之间设有热水泵，蒸发塔下部连接有高温蒸汽管道和高温蒸汽电动阀门，所述蒸发塔顶部连接水蒸气管道将水蒸气排入冷凝器，所述冷凝器连接有循环水进水母管来水管道，所述冷凝器连接有冷凝水管道将冷凝水排入冷却塔全部回收利用，升温塔底部设有第一自动排泥阀，所述蒸发塔底部设有第二自动排泥阀，所述第一自动排泥阀和第二自动排泥阀通过排泥浆管道与泥浆池联通。
作为优选，所述废水进水管道包括其他废水进水管和循环水回水母管来水管道，所述循环水回水母管内循环水经汽轮机凝汽器后升温，所述其他废水进水管道和循环水回水母管来水管道皆设有电动阀门。
作为优选，所述烟气进气管道内烟气温度为85-100℃。
作为优选，所述高温蒸汽管道内蒸汽温度为250-300℃，压力为1.6-1.8MPa。
作为优选，所述热水泵将经烟气加热升温后的废水以雾化方式泵入蒸发塔中部，热水泵两端设有电动阀门。
作为优选，所述冷凝器连接有不凝结气体至汽机真空泵入口管道（72）和冷却水回水至循环水回水母管的管道，所述不凝结气体至汽机真空泵入口管道和冷却水回水至循环水回水母管的管道上皆设有电动阀门。
作为优选，所述第一自动排泥阀和第二自动排泥阀由程序控制固定间隔时间开启和关闭，将沉积的淤泥排入泥浆池。
作为优选，所述泥浆池的淤泥经脱水处理后，作为泥土用于绿化及农作物种植或建筑施工回填土。
作为优选，所述冷凝器为管式冷凝器。
本发明具备的有益技术效果是：投资少、装置系统简单、设备少、利用电厂原有部分设备但又对这些设备及发电工艺没有影响、运行成本低（运行电耗和蒸汽耗量较低）、回收利用烟囱排放的排烟余热、变废为宝、全部废水处理合格并实现全部回收利用、不对环境产生污染，真正实现经济环保节能节水的电厂全部废水零排放目标，具有经济、环保、节能、节水的显著特点。
发明人 （陈启构）
