申请日 20200320
公开（公告）日 20201124
IPC分类号 G01N1/10
摘要
本实用新型涉及废水采样装置技术领域，且公开了一种环保用废水治理检测采样装置，包括环形板和L形支撑架，L形支撑架位于环形板后端两侧并呈对称设置，环形板的后端两侧固定安装有对称的两个固定柱，两个L形支撑架相靠近的一侧开设有圆槽，固定柱的另一端与圆槽的槽壁接触连接，环形板的内部分别横向设有第一丝杆和第二丝杆，第一丝杆位于第二丝杆的左侧，第一丝杆的两端均通过第一转动轴承与环形板的内表面两端转动连接，第二丝杆的前端通过第二转动轴承与环形板的内表面前侧转动连接，第二丝杆的另一端穿过环形板的侧壁并固定连接有摇柄。本实用新型能够增加废水采样的效率。
权利要求书

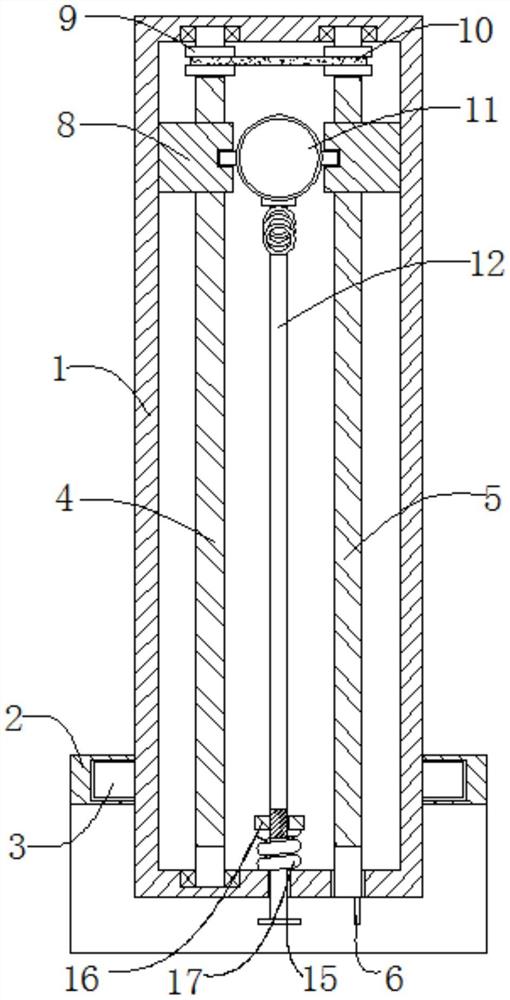

1.一种环保用废水治理检测采样装置，包括环形板(1)和L形支撑架(2)，其特征在于，所述L形支撑架(2)位于环形板(1)后端两侧并呈对称设置，所述环形板(1)的后端两侧固定安装有对称的两个固定柱(3)，两个所述L形支撑架(2)相靠近的一侧开设有圆槽，所述固定柱(3)的另一端与圆槽的槽壁接触连接，所述环形板(1)的内部分别横向设有第一丝杆(4)和第二丝杆(5)，所述第一丝杆(4)位于第二丝杆(5)的左侧，所述第一丝杆(4)的两端均通过第一转动轴承与环形板(1)的内表面两端转动连接，所述第二丝杆(5)的前端通过第二转动轴承与环形板(1)的内表面前侧转动连接，所述第二丝杆(5)的另一端穿过环形板(1)的侧壁并固定连接有摇柄(6)，所述环形板(1)的底部固定安装有把手(7)，所述环形板(1)的内部设有滑动机构和采样机构。
2.根据权利要求1所述的一种环保用废水治理检测采样装置，其特征在于，所述滑动机构包括两个滑块(8)和两个皮带轮(9)，所述第一丝杆(4)和第二丝杆(5)的杆壁前端分别与两个皮带轮(9)固定连接，两个所述皮带轮(9)通过皮带(10)传动连接，两个所述皮带轮(9)分别与第一丝杆(4)和第二丝杆(5)的杆壁螺纹连接，两个所述滑块(8)的侧壁均与环形板(1)的内表面侧壁接触连接，两个所述滑块(8)相靠近的一侧通过轴销转动连接有采样瓶(11)。
3.根据权利要求1所述的一种环保用废水治理检测采样装置，其特征在于，所述采样机构包括拉杆(12)、伸缩杆(13)和第一弹簧(14)，所述拉杆(12)的一端通过轴销与采样瓶(11)的底部转动连接，所述拉杆(12)的另一端穿过环形板(1)的后侧并固定连接有第一限位板(15)，所述拉杆(12)的杆壁与伸缩杆(13)的一端固定连接，所述伸缩杆(13)的另一端与采样瓶(11)的侧壁固定连接，所述伸缩杆(13)的杆壁与第一弹簧(14)套接，所述第一弹簧(14)的两端分别与采样瓶(11)的侧壁和拉杆(12)的杆壁固定连接。
4.根据权利要求3所述的一种环保用废水治理检测采样装置，其特征在于，所述拉杆(12)的杆壁后端开设有螺纹，且螺纹连接有第二限位板(16)，所述第二限位板(16)的顶部顶部固定连接有第二弹簧(17)，所述第二弹簧(17)与拉杆(12)的杆壁套接，且另一端与环形板(1)的内侧壁接触连接。
5.根据权利要求2所述的一种环保用废水治理检测采样装置，其特征在于，所述采样瓶(11)的侧壁刻有刻度线。
6.根据权利要求1所述的一种环保用废水治理检测采样装置，其特征在于，所述环形板(1)内外侧壁均涂有防锈漆。
说明书
一种环保用废水治理检测采样装置
技术领域
本实用新型涉及废水采样装置技术领域，尤其涉及一种环保用废水治理检测采样装置。
背景技术
生活或工业生产过程中会产生许多的废水，所以需要对废水进行治理和检测，同样的废水治理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着环保意识的增强，废水治理强度越来越高，废水治理首先需要对废水进行收集检验。
传统的废水采样常常是采样人员手持采样瓶直接采取，也有的是用水桶或其余工具将水从采样区直接采取，上述采样手段采取时间过长，且采样效率过低，耗时耗力。
实用新型内容
本实用新型的目的是为了解决现有技术中废水采样手段简陋且采样效率过低的问题，而提出的一种环保用废水治理检测采样装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保用废水治理检测采样装置，包括环形板和L形支撑架，所述L形支撑架位于环形板后端两侧并呈对称设置，所述环形板的后端两侧固定安装有对称的两个固定柱，两个所述L形支撑架相靠近的一侧开设有圆槽，所述固定柱的另一端与圆槽的槽壁接触连接，所述环形板的内部分别横向设有第一丝杆和第二丝杆，所述第一丝杆位于第二丝杆的左侧，所述第一丝杆的两端均通过第一转动轴承与环形板的内表面两端转动连接，所述第二丝杆的前端通过第二转动轴承与环形板的内表面前侧转动连接，所述第二丝杆的另一端穿过环形板的侧壁并固定连接有摇柄，所述环形板的底部固定安装有把手，所述环形板的内部设有滑动机构和采样机构。
优选的，所述滑动机构包括两个滑块和两个皮带轮，所述第一丝杆和第二丝杆的杆壁前端分别与两个皮带轮固定连接，两个所述皮带轮通过皮带传动连接，两个所述皮带轮分别与第一丝杆和第二丝杆的杆壁螺纹连接，两个所述滑块的侧壁均与环形板的内表面侧壁接触连接，两个所述滑块相靠近的一侧通过轴销转动连接有采样瓶。
优选的，所述采样机构包括拉杆、伸缩杆和第一弹簧，所述拉杆的一端通过轴销与采样瓶的底部转动连接，所述拉杆的另一端穿过环形板的后侧并固定连接有第一限位板，所述拉杆的杆壁与伸缩杆的一端固定连接，所述伸缩杆的另一端与采样瓶的侧壁固定连接，所述伸缩杆的杆壁与第一弹簧套接，所述第一弹簧的两端分别与采样瓶的侧壁和拉杆的杆壁固定连接。
优选的，所述拉杆的杆壁后端开设有螺纹，且螺纹连接有第二限位板，所述第二限位板的顶部顶部固定连接有第二弹簧，所述第二弹簧与拉杆的杆壁套接，且另一端与环形板的内侧壁接触连接。
优选的，所述采样瓶的侧壁刻有刻度线。
优选的，所述环形板内外侧壁均涂有防锈漆。
与现有技术相比，本实用新型提供了一种环保用废水治理检测采样装置，具备以下有益效果：
1、该环保用废水治理检测采样装置，通过设有的拉杆、采样瓶和伸缩杆以及第一弹簧，拉动拉杆使得采样瓶倾斜对废水进行采取，同时通过第二限位板和第二弹簧的弹力回复，采样瓶自动回复正常水平状态，从而采样结束，方便快捷。
2、该环保用废水治理检测采样装置，通过的第一丝杆、第二丝杆、皮带轮和皮带，采样结束后，通过摇动摇柄，通过皮带传动，使得滑块进行移动，将采样瓶滑动至采样人员的身前，进行二次采样提取。
3、该环保用废水治理检测采样装置，通过设有的L形支撑架、固定柱和环形板，通过脚踩L形支撑架，拉动把手将环形板前段插入废水中，开始进行采样，增加采样效率。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型操作方便，不需要近距离的对废水进行采样，同时采样方式较为简便，大大缩短了采样时间和采样所耗费的体力，增加了采样的效率。
发明人 （廖树伟）
