申请日 20191217
公开（公告）日 20201124
IPC分类号 C02F9/04
摘要
本实用新型公开了一种房车生活废水回收利用装置，涉及房车技术领域，具体包括箱体，箱体的内部由上到下依次设置有粗过滤板和搅拌底板，粗过滤板和搅拌底板由上到下将箱体的内部分割为进水仓、搅拌仓和出水仓，搅拌仓的内部设置有搅拌器，搅拌底板上表面的中部开设有放水口，出水仓的内部设置有过滤组件，出水仓内侧壁的一侧插接有出水管。该房车生活废水回收利用装置，通过搅拌器的设置，起到了加快净化剂与废水反应的效果，通过浮力球、触碰开关、球阀电机和球阀的配合设置，起到了可以自动排放废水的作用，通过细过滤板、砂滤层、活性炭层和海绵的配合设置，达到了深层净化的目的，通过上部抽拉孔和下部抽拉孔的设置，达到了维护简单的目的。
权利要求书

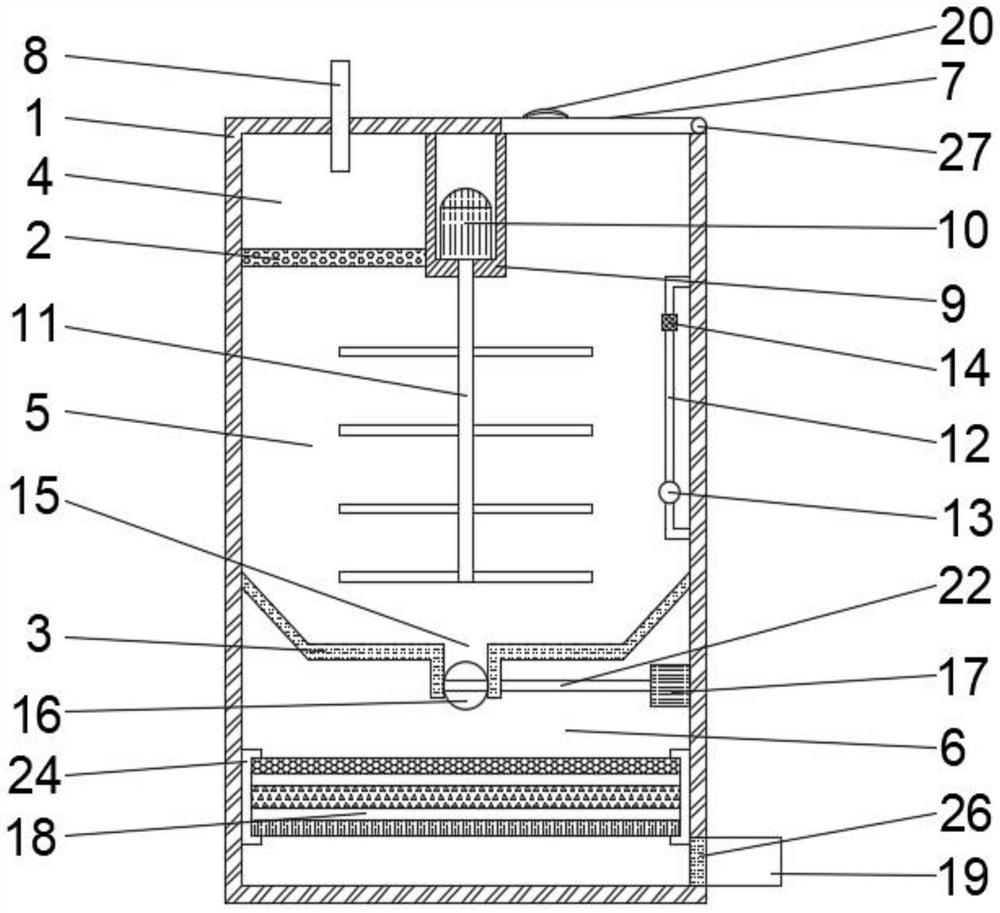

1.一种房车生活废水回收利用装置，包括箱体(1)，其特征在于：所述箱体(1)的内部由上到下依次设置有粗过滤板(2)和搅拌底板(3)，所述粗过滤板(2)和搅拌底板(3)由上到下将箱体(1)的内部分割为进水仓(4)、搅拌仓(5)和出水仓(6)，所述搅拌仓(5)内侧壁一侧的上部通过合页(27)铰接有盖板(7)，所述进水仓(4)的内顶壁插接有进水管(8)，所述箱体(1)的内顶壁固定连接有电机盒(9)，所述电机盒(9)的内底壁活动安装有搅拌电机(10)，所述搅拌仓(5)内侧壁的一侧固定连接有U型滑杆(12)，所述U型滑杆(12)的下部套接有浮力球(13)，所述U型滑杆(12)的上部固定连接有触碰开关(14)，所述搅拌底板(3)上表面的中部开设有放水口(15)，所述放水口(15)的内部设置有球阀(16)，所述出水仓(6)内侧壁的一侧固定安装有球阀电机(17)，所述出水仓(6)的内部设置有过滤组件(18)，所述出水仓(6)内侧壁的一侧插接有出水管(19)。
2.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述盖板(7)上表面的一侧固定连接有拉手(20)。
3.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述进水仓(4)内侧壁的一侧开设有上部抽拉孔(21)，所述上部抽拉孔(21)的内部抽拉连接有粗过滤板(2)，所述搅拌底板(3)与箱体(1)的内侧壁的连接方式为固定连接。
4.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述搅拌电机(10)的输出端通过联轴器固定连接有搅拌轴(11)，所述搅拌轴(11)的外表面固定连接有若干个搅拌扇叶。
5.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述球阀(16)的一端固定连接有翻板轴(22)，所述翻板轴(22)的另一端通过联轴器与球阀电机(17)的输出端固定连接。
6.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述出水仓(6)内侧壁的一侧开设有下部抽拉孔(23)，所述出水仓(6)的内侧壁固定连接有滑块(24)，所述滑块(24)的内部设置有滑轨(25)，所述滑轨(25)的内部滑动连接有过滤组件(18)，所述过滤组件(18)包括细过滤板(1801)、砂滤层(1802)和活性炭滤层(1803)。
7.根据权利要求1所述的一种房车生活废水回收利用装置，其特征在于：所述出水管(19)的内部设置有海绵(26)。
说明书
一种房车生活废水回收利用装置
技术领域
本实用新型涉及房车技术领域，具体为一种房车生活废水回收利用装置。
背景技术
生活废水指的是日常生活中排泄的洗涤水，废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等，随着人民生活水平的不断提高，人们对生活环境的质量要求也不断的提高，水资源也越来越紧张，珍惜水资源，生活废水回收利用深入人心，但是目前大多数净水装置都是一体式的，更换不方便，更换费用高，往往造成因某个零件损坏就需要更换一整套的净水装置，给人们带来了很多的不便。
房车作为旅行用途的工具，为人们提供了一种比较特别而有趣的旅行方式，把家带上去旅行，吃喝拉撒都能满足，不过房车的空间和承载能力都是有限的，所以生活废水回收再利用可以有效提高房车的循环功能，节省承载压力，现有技术中，房车中的生活废水在处理时大多通过排水管排出车外，这种处理方式不仅浪费的水资源还可能会对环境造成污染，所以本实用新型提出一种房车生活废水回收利用装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种房车生活废水回收利用装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种房车生活废水回收利用装置，包括箱体，所述箱体的内部由上到下依次设置有粗过滤板和搅拌底板，所述粗过滤板和搅拌底板由上到下将箱体的内部分割为进水仓、搅拌仓和出水仓，所述搅拌仓内侧壁一侧的上部通过合页铰接有盖板，所述进水仓的内顶壁插接有进水管，所述箱体的内顶壁固定连接有电机盒，所述电机盒的内底壁活动安装有搅拌电机，所述搅拌仓内侧壁的一侧固定连接有U型滑杆，所述U型滑杆的下部套接有浮力球，所述U型滑杆的上部固定连接有触碰开关，所述搅拌底板上表面的中部开设有放水口，所述放水口的内部设置有球阀，所述出水仓内侧壁的一侧固定安装有球阀电机，所述出水仓的内部设置有过滤组件，所述出水仓内侧壁的一侧插接有出水管。
可选的，所述盖板上表面的一侧固定连接有拉手。
可选的，所述进水仓内侧壁的一侧开设有上部抽拉孔，所述上部抽拉孔的内部抽拉连接有粗过滤板，所述搅拌底板与箱体的内侧壁的连接方式为固定连接。
可选的，所述搅拌电机的输出端通过联轴器固定连接有搅拌轴，所述搅拌轴的外表面固定连接有若干个搅拌扇叶。
可选的，所述球阀的一端固定连接有翻板轴，所述翻板轴的另一端通过联轴器与球阀电机的输出端固定连接。
可选的，所述出水仓内侧壁的一侧开设有下部抽拉孔，所述出水仓的内侧壁固定连接有滑块，所述滑块的内部设置有滑轨，所述滑轨的内部滑动连接有过滤组件，所述过滤组件包括细过滤板、砂滤层和活性炭滤层。
可选的，所述出水管的内部设置有海绵。
(三)有益效果
本实用新型提供了一种房车生活废水回收利用装置，具备以下有益效果：
1、该房车生活废水回收利用装置，通过粗过滤板的设置，使该房车生活废水回收利用装置具备了初步过滤生活废水的效果，通过合页、把手和盖板的配合设置，在使用时可以拉开盖板，添加净化剂，达到了实用方便的目的，通过搅拌器的设置，起到了加快净化剂与生活废水反应的效果，通过浮力球、触碰开关、球阀电机和球阀的配合设置，在使用的过程中浮力球随水位的上升而升高，触发触碰开关，使触碰开关驱动球阀电机打开球阀，将废水排放，从而起到了可以自动排放生活废水的作用，达到了使用方便的目的，通过细过滤板、砂滤层、活性炭层和海绵的配合设置，在使用的过程中可以对已经反应过后的生活废水进一步净化，从而达到了深层净化的目的。
2、该房车生活废水回收利用装置，通过合页和盖板的配合设置，可以使用清洁工具伸入搅拌仓的内部进行清洁，达到了维护方便的目的，通过球阀的设置，在使用过程中生活废水会在搅拌仓停留充足的时间，使净化剂与生活废水混合更均匀，达到了使净化剂与生活废水反应更加充分的效果，通过上部抽拉孔和下部抽拉孔的设置，使用时可以将粗过滤板和过滤组件抽出进行清洁或更换，达到了维护简单，实用方便的目的。
发明人 （陈振国;陈彩红;周伟星;）
