申请日 20200423
公开（公告）日 20201124
IPC分类号 C02F9/14
摘要
本实用新型提供一种制药废水处理设备，包括制氧机、臭氧发生器、臭氧浓度分析仪、臭氧反应柱、臭氧破坏器、BAF反应装置、制药废水收集装置、第一蠕动泵、调节池、第二蠕动泵和气泵，制氧机连接臭氧发生器，臭氧发生器连接臭氧浓度分析仪，臭氧浓度分析仪分别连接臭氧反应柱和臭氧破坏器，制药废水收集装置通过第一蠕动泵连接臭氧反应柱，臭氧反应柱连接调节池，调节池通过第二蠕动泵连接BAF反应装置，BAF反应装置下部连接气泵，本实用新型设计合理，使用方便，采用臭氧催化氧化法对废水进行预处理，臭氧催化氧化预处理可实现制药废水中COD去除率达到43%，B/C由0.12上升至0.28，废水的可生化性得到显著提高。
权利要求书
1.一种制药废水处理设备，包括制氧机、臭氧发生器、臭氧浓度分析仪、臭氧反应柱、臭氧破坏器、BAF反应装置、制药废水收集装置、第一蠕动泵、调节池、第二蠕动泵和气泵，其特征在于：制氧机连接臭氧发生器，臭氧发生器连接臭氧浓度分析仪，臭氧浓度分析仪分别连接臭氧反应柱和臭氧破坏器，制药废水收集装置通过第一蠕动泵连接臭氧反应柱，臭氧反应柱连接调节池，调节池通过第二蠕动泵连接BAF反应装置，BAF反应装置下部连接气泵。
2.根据权利要求1所述的一种制药废水处理设备，其特征在于：所述的臭氧破坏器连接尾气收集装置。
3.根据权利要求1所述的一种制药废水处理设备，其特征在于：所述的臭氧反应柱内部放置有催化剂。
4.根据权利要求1所述的一种制药废水处理设备，其特征在于：所述的BAF反应装置还连接出水装置。
说明书
一种制药废水处理设备
技术领域
本实用新型涉及水处理设备领域，具体涉及一种制药废水处理设备。
背景技术
抗生素是一类能够抵抗微生物活性的天然、半合成或人工合成的化合物，具有干扰细胞发育的功能，被广泛用于人和动物感染性疾病的治疗与预防。抗生素生产过程中会产生大量的废水，主要来源于抗生素生产工艺的结晶液、废母液、洗涤废水和冷却水，制药废水排放是抗生素进入水环境的主要途径之一。由于废水中常含有大量有机物、硫酸盐和残留抗生素，且废水中部分抗生素异构体和降解中间产物具有较强的抑菌效应，导致废水具有很强的生物毒性，且可生物降解性差、处理难度大。将高级氧化技术与生物处理技术组合用于处理难降解工业废水，不但可有效去除废水中难降解污染物，还可以降低工艺运行成本，因而在难降解制药废水处理中有广阔应用前景。
实用新型内容
本实用新型的目的是为解决上述不足，提供一种制药废水处理设备。
本实用新型的目的是通过以下技术方案实现的：

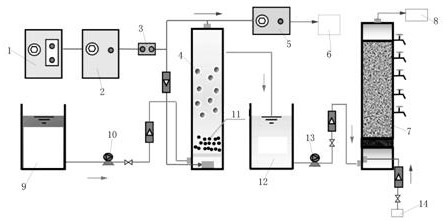

一种制药废水处理设备，包括制氧机、臭氧发生器、臭氧浓度分析仪、臭氧反应柱、臭氧破坏器、BAF反应装置、制药废水收集装置、第一蠕动泵、调节池、第二蠕动泵和气泵，制氧机连接臭氧发生器，臭氧发生器连接臭氧浓度分析仪，臭氧浓度分析仪分别连接臭氧反应柱和臭氧破坏器，制药废水收集装置通过第一蠕动泵连接臭氧反应柱，臭氧反应柱连接调节池，调节池通过第二蠕动泵连接BAF反应装置，BAF反应装置下部连接气泵。
臭氧破坏器连接尾气收集装置。
臭氧反应柱内部放置有催化剂。
BAF反应装置还连接出水装置。
本实用新型具有如下有益的效果：
本实用新型设计合理，使用方便，采用臭氧催化氧化法对废水进行预处理，废水平均COD为220 mg·L−1，在臭氧浓度50 mg·L−1、臭氧进气量600 mL·min−1，催化剂用量1g·L−1和反应时间120 min的条件下，臭氧催化氧化预处理可实现制药废水中COD去除率达到43%，B/C由0.12上升至0.28，废水的可生化性得到显著提高。
发明人 （黄静;刘欣;李红艳;）
