申请日 2020.03.02
公开（公告）日 2020.12.04
IPC分类号 C02F9/08; C02F101/30
摘要
本实用新型公开了一种处理生化难降解有机废水处理装置，包括消毒箱，所述消毒箱内腔的顶部和底部固定连接有安装板，所述安装板的内侧固定连接有灯座，所述灯座的内侧固定连接有紫外线杀菌灯，所述消毒箱的顶部固定连接有壳体，所述壳体顶部的左侧开设有投料口，所述壳体顶部的右侧连通有进水管。本实用新型通过设置消毒箱、安装板、灯座、紫外线杀菌灯、壳体、过滤机构、电机、搅拌轴、轴承座、导管和电磁阀的相互配合，达到了处理效果好的优点，解决了现有的废水处理装置处理效果差的问题，当对难降解有机废水进行处理时，可以对废水进行有效的过滤及灭菌，不会导致废水处理不彻底，可以保证洁净度，方便人们使用。
权利要求书

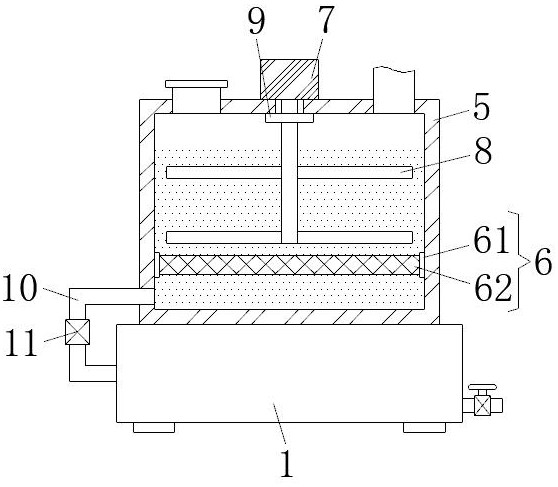

1.一种处理生化难降解有机废水处理装置，包括消毒箱（1），其特征在于：所述消毒箱（1）内腔的顶部和底部固定连接有安装板（2），所述安装板（2）的内侧固定连接有灯座（3），所述灯座（3）的内侧固定连接有紫外线杀菌灯（4），所述消毒箱（1）的顶部固定连接有壳体（5），所述壳体（5）顶部的左侧开设有投料口，所述壳体（5）顶部的右侧连通有进水管，所述壳体（5）内腔的两侧均设置有过滤机构（6），所述过滤机构（6）包括固定板（61），所述固定板（61）的内侧固定连接有陶瓷过滤板（62），所述陶瓷过滤板（62）的底部设置有活性炭滤板（63）。
2.根据权利要求1所述的一种处理生化难降解有机废水处理装置，其特征在于：所述壳体（5）的顶部固定连接有电机（7），所述电机（7）的输出端贯穿至壳体（5）的内腔并固定连接有搅拌轴（8）。
3.根据权利要求2所述的一种处理生化难降解有机废水处理装置，其特征在于：所述搅拌轴（8）表面的顶部套接有轴承座（9），所述轴承座（9）的顶部与壳体（5）内腔的顶部固定连接。
4.根据权利要求1所述的一种处理生化难降解有机废水处理装置，其特征在于：所述壳体（5）的左侧连通有导管（10），所述导管（10）远离壳体（5）的一端与消毒箱（1）的左侧连通，所述导管（10）的表面设置有电磁阀（11）。
5.根据权利要求1所述的一种处理生化难降解有机废水处理装置，其特征在于：所述消毒箱（1）的右侧连通有排水管，且排水管的表面设置有排水阀。
说明书
处理生化难降解有机废水处理装置
技术领域
本实用新型涉及污水过滤技术领域，具体为一种处理生化难降解有机废水处理装置。
背景技术
污水过滤为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
难降解有机废水在处理过程中，需要使用到废水处理装置，目前现有的废水处理装置，处理效果差，当对难降解有机废水进行处理时，无法对废水进行有效的过滤及灭菌，导致废水处理不彻底，无法保证洁净度，不方便人们使用。
发明内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种处理生化难降解有机废水处理装置，具备处理效果好的优点，解决了现有的废水处理装置处理效果差的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种处理生化难降解有机废水处理装置，包括消毒箱，所述消毒箱内腔的顶部和底部固定连接有安装板，所述安装板的内侧固定连接有灯座，所述灯座的内侧固定连接有紫外线杀菌灯，所述消毒箱的顶部固定连接有壳体，所述壳体顶部的左侧开设有投料口，所述壳体顶部的右侧连通有进水管，所述壳体内腔的两侧均设置有过滤机构，所述过滤机构包括固定板，所述固定板的内侧固定连接有陶瓷过滤板，所述陶瓷过滤板的底部设置有活性炭滤板。
优选的，所述壳体的顶部固定连接有电机，所述电机的输出端贯穿至壳体的内腔并固定连接有搅拌轴。
优选的，所述搅拌轴表面的顶部套接有轴承座，所述轴承座的顶部与壳体内腔的顶部固定连接。
优选的，所述壳体的左侧连通有导管，所述导管远离壳体的一端与消毒箱的左侧连通，所述导管的表面设置有电磁阀。
优选的，所述消毒箱的右侧连通有排水管，且排水管的表面设置有排水阀。
（三）有益效果
与现有技术相比，本实用新型提供了一种处理生化难降解有机废水处理装置，具备以下有益效果：
1、本实用新型通过设置消毒箱、安装板、灯座、紫外线杀菌灯、壳体、过滤机构、电机、搅拌轴、轴承座、导管和电磁阀的相互配合，达到了处理效果好的优点，解决了现有的废水处理装置处理效果差的问题，当对难降解有机废水进行处理时，可以对废水进行有效的过滤及灭菌，不会导致废水处理不彻底，可以保证洁净度，方便人们使用。
2、本实用新型通过设置安装板，对灯座在使用时起到了固定稳定的作用，通过设置轴承座，对搅拌轴在使用时起到了转动稳定的作用，通过设置固定板，对陶瓷过滤板和活性炭滤板在使用时起到了防脱落的作用。
发明人 （陈前荣）
