申请日 20200409
公开（公告）日 20201204
IPC分类号 E03F1/00
摘要
本实用新型公开了一种化学实验废水排水装置，包括处理罐体，所述处理罐体的左右两端均设有与其一体式的锥形端口，所述锥形端口的另一端且位于处理罐体的左右两侧分别连接设置进水管和排水管，所述处理罐体的左右两内侧壁上分别均匀固定连接有四组第一矩形块和第二矩形块，且第一矩形块和第二矩形块上远离锥形端口的一侧的均设置过滤所述处理罐体的顶部开设有矩形孔且矩形孔内安装设置密封盖板，所述密封盖板的左右两侧均设有与其一体式结构的连接板，所述处理罐体内部底端和密封盖板的下表面且以其中轴线为中心分别对称设置左弧形板和右弧形板。该实用新型结构合理，可以对过滤板及活性炭棒进行快速拆装，便于更换清理，操作便捷。
权利要求书

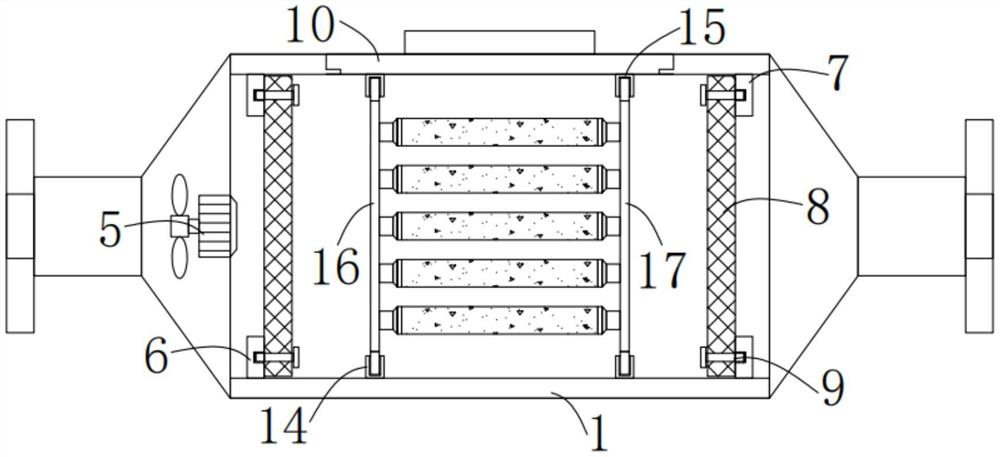

1.一种化学实验废水排水装置，包括处理罐体(1)，其特征在于：所述处理罐体(1)的左右两端均设有与其一体式的锥形端口(2)，所述锥形端口(2)的另一端且位于处理罐体(1)的左右两侧分别连接设置进水管(3)和排水管(4)，所述进水管(3)和排水管(4)的另一端均固定设置法兰盘，所述处理罐体(1)的左右两内侧壁上分别均匀固定连接有四组第一矩形块(6)和第二矩形块(7)，所述第一矩形块(6)和第二矩形块(7)的结构、大小相同，且第一矩形块(6)和第二矩形块(7)上远离锥形端口(2)的一侧的均设置过滤板(8)，所述过滤板(8)的四侧内部均安装有固定螺栓(9)，所述处理罐体(1)的顶部开设有矩形孔且矩形孔内安装设置密封盖板(10)，所述密封盖板(10)的左右两侧均设有与其一体式结构的连接板(11)，所述处理罐体(1)的上表面且位于矩形孔的左右两端对称开设有矩形槽(12)，所述处理罐体(1)内部底端和密封盖板(10)的下表面且以其中轴线为中心分别对称设置左弧形板(14)和右弧形板(15)，所述左弧形板(14)和右弧形板(15)内分别安装设置第一固定板(16)和第二固定板(17)，且第一固定板(16)和第二固定板(17)之间分布设置若干个活性炭棒。
2.根据权利要求1所述的一种化学实验废水排水装置，其特征在于：所述进水管(3)的右侧且位于处理罐体(1)左侧的锥形端口(2)内通过连接杆安装设置伺服电机(5)，且伺服电机(5)的输出轴上转动连接有搅拌桨。
3.根据权利要求1所述的一种化学实验废水排水装置，其特征在于：所述固定螺栓(9)的另一端贯穿并延伸至第一矩形块(6)和第二矩形块(7)内，且第一矩形块(6)和第二矩形块(7)内均开设有与固定螺栓(9)相适配的螺纹槽。
4.根据权利要求1所述的一种化学实验废水排水装置，其特征在于：所述连接板(11)与矩形槽(12)间隙配合设置，所述连接板(11)的上下两端内均固定设置安装孔(13)，且矩形槽(12)的底端开设有与安装孔(13)相对应的螺纹孔。
5.根据权利要求1所述的一种化学实验废水排水装置，其特征在于：所述第一固定板(16)和第二固定板(17)的上下两端分别贯穿并延伸至左弧形板(14)和右弧形板(15)内，且左弧形板(14)和右弧形板(15)内均开设有弧形卡槽(18)。
说明书
一种化学实验废水排水装置
技术领域
本实用新型属于化学实验技术领域，具体涉及一种化学实验废水排水装置。
背景技术
在进行化学实验过程中，由于处理后剩下的水样、采集的污水和废水样品中含有大量的有机污染物质，如果直接将水样排入下水道会对环境造成污染，目前大多数的废水排水装置的体积大，且其多数为一体式结构，不能很好的对过滤器进行安装及拆卸，导致后期难以更换清理，使用不便捷。因此我们提出一种便于拆装的化学实验废水排水装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种化学实验废水排水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化学实验废水排水装置，包括处理罐体，所述处理罐体的左右两端均设有与其一体式的锥形端口，所述锥形端口的另一端且位于处理罐体的左右两侧分别连接设置进水管和排水管，所述进水管和排水管的另一端均固定设置法兰盘，所述处理罐体的左右两内侧壁上分别均匀固定连接有四组第一矩形块和第二矩形块，所述第一矩形块和第二矩形块的结构、大小相同，且第一矩形块和第二矩形块上远离锥形端口的一侧的均设置过滤板，所述过滤板的四侧内部均安装有固定螺栓，所述处理罐体的顶部开设有矩形孔且矩形孔内安装设置密封盖板，所述密封盖板的左右两侧均设有与其一体式结构的连接板，所述处理罐体的上表面且位于矩形孔的左右两端对称开设有矩形槽，所述处理罐体内部底端和密封盖板的下表面且以其中轴线为中心分别对称设置左弧形板和右弧形板，所述左弧形板和右弧形板内分别安装设置第一固定板和第二固定板，且第一固定板和第二固定板之间分布设置若干个活性炭棒。
优选的，所述进水管的右侧且位于处理罐体左侧的锥形端口内通过连接杆安装设置伺服电机，且伺服电机的输出轴上转动连接有搅拌桨。
此项设置伺服电机和搅拌桨，可对进入处理罐体的废水进行混合搅拌。
优选的，所述固定螺栓的另一端贯穿并延伸至第一矩形块和第二矩形块内，且第一矩形块和第二矩形块内均开设有与固定螺栓相适配的螺纹槽。
此项设置固定螺栓和螺纹槽，便于对过滤板进行拆装。
优选的，所述连接板与矩形槽间隙配合设置，所述连接板的上下两端内均固定设置安装孔，且矩形槽的底端开设有与安装孔相对应的螺纹孔。
此项设置安装孔和螺纹孔，通过在其内部安装紧固螺钉，可对密封盖板进行连接固定。
优选的，所述第一固定板和第二固定板的上下两端分别贯穿并延伸至左弧形板和右弧形板内，且左弧形板和右弧形板内均开设有弧形卡槽。
此项设置左弧形板和右弧形板内均开设有弧形卡槽，可以对第一固定板和第二固定板进行定位，便于对活性炭棒进行固定。
本实用新型的技术效果和优点：该化学实验废水排水装置，通过连接板、矩形槽、安装孔及螺纹孔的连接设置，可对密封盖板进行快速拆装，便于进行开启；通过第一矩形块、第二矩形块、固定螺栓、左弧形板、右弧形板及弧形卡槽的协同配合，可以对过滤板及活性炭棒进行组装使用，且便于拆卸更换，方便清理使用，提高过滤效果，操作简单。
发明人 （蔡蔚）
