申请日 2020.04.14
公开（公告）日 2020.12.04
IPC分类号 C02F9/02
摘要
本实用新型公开了一种油田用油污废水无害化处理装置，包括桶体和超滤膜组件，所述桶体和超滤膜组件的底面分别通过支撑架固定在底座上，所述桶体内固定有过滤网，所述过滤网将桶体分割为过滤区和净液区，所述桶体通过管道与超滤膜组件输入端固定相通连接，所述管道与净液区相通连接，所述净液区内设有套筒。本实用新型设计有水叶轮把水流的能量转换为旋转机械能的动力机械，令刮片在装置工作时自动转动清理堵塞过滤网的废物，有效的解决了过滤网堵塞的问题，提高了处理废水的效率，有效地遏制了对生态环境的破坏、和能够为遏制水环境污染上提供良好的帮助。
权利要求书
1.一种油田用油污废水无害化处理装置，其特征在于：包括桶体和超滤膜组件，所述桶体和超滤膜组件的底面分别通过支撑架固定在底座上，所述桶体内固定有过滤网，所述过滤网将桶体分割为过滤区和净液区，所述桶体通过管道与超滤膜组件输入端固定相通连接，所述管道与净液区相通连接，所述净液区内设有套筒，所述套筒侧面与过滤网侧面固定连接，所述套筒内通过轴承转动连接有轴，所述轴穿过过滤网伸入到过滤区与水叶轮固定连接，所述轴上固定套有刮片，所述刮片设置在过滤区内，所述刮片侧面固定有刷毛，所述刷毛侧面与过滤网贴合设置，所述桶体的一侧面设有进水管，所述进水管与过滤区相通连接。
2.根据权利要求1所述的一种油田用油污废水无害化处理装置，其特征在于：所述套筒两侧分别通过支撑条与桶体内壁固定连接。
3.根据权利要求1所述的一种油田用油污废水无害化处理装置，其特征在于：所述超滤膜组件的输出端固定连接有排水管，所述排水管上固定安装有截止阀。
4.根据权利要求1所述的一种油田用油污废水无害化处理装置，其特征在于：所述桶体底部固定设有排渣口，所述排渣口正下方设有收渣槽，所述收渣槽固定安装在底座上，所述排渣口与过滤区相通连接，所述排渣口内贴合插入有弧形板，所述弧形板通过锁紧螺栓与桶体固定连接。
5.根据权利要求1所述的一种油田用油污废水无害化处理装置，其特征在于：所述桶体底部两侧分别顶设有观察孔，两个观察孔固定设置在排渣口两侧，所述观察孔与过滤区相通连接，所述观察孔内固定设有透明玻璃钢板。
6.根据权利要求1所述的一种油田用油污废水无害化处理装置，其特征在于：所述进水管与外接污废水排水管固定相通连接。
说明书
一种油田用油污废水无害化处理装置
技术领域：
本实用新型涉及油污废水处理领域，具体涉及一种油田用油污废水无害化处理装置。
背景技术：
随着石油与天然气工业的迅速发展，这些资源对国民经济有着重要作用，但在石油天然气勘探开发钻井过程中，不可避免地产生大量废弃物、油污废水，形成对环境的潜在污染。这些污染物处理不当、任意排放，对其不进行安全的无害化处理，势必要对生态环境造成严重的影响，形成较大的环境污染隐患。现有的油田用油污废水无害化处理装置，每日要处理大量的油污废水，在进行对油污废水进行预处理时，含有大量悬浮物的废水在经过滤网过滤后，会严重堵塞过滤网，需要频繁的进行更换处理过滤网，对处理废水的工作造成了阻碍，降低了处理废水的效率，不能在遏制生态环境的破坏、遏制水环境污染上提供更好的帮助。
实用新型内容：
本实用新型的目的在于提供一种油田用油污废水无害化处理装置。
本实用新型由如下技术方案实施：

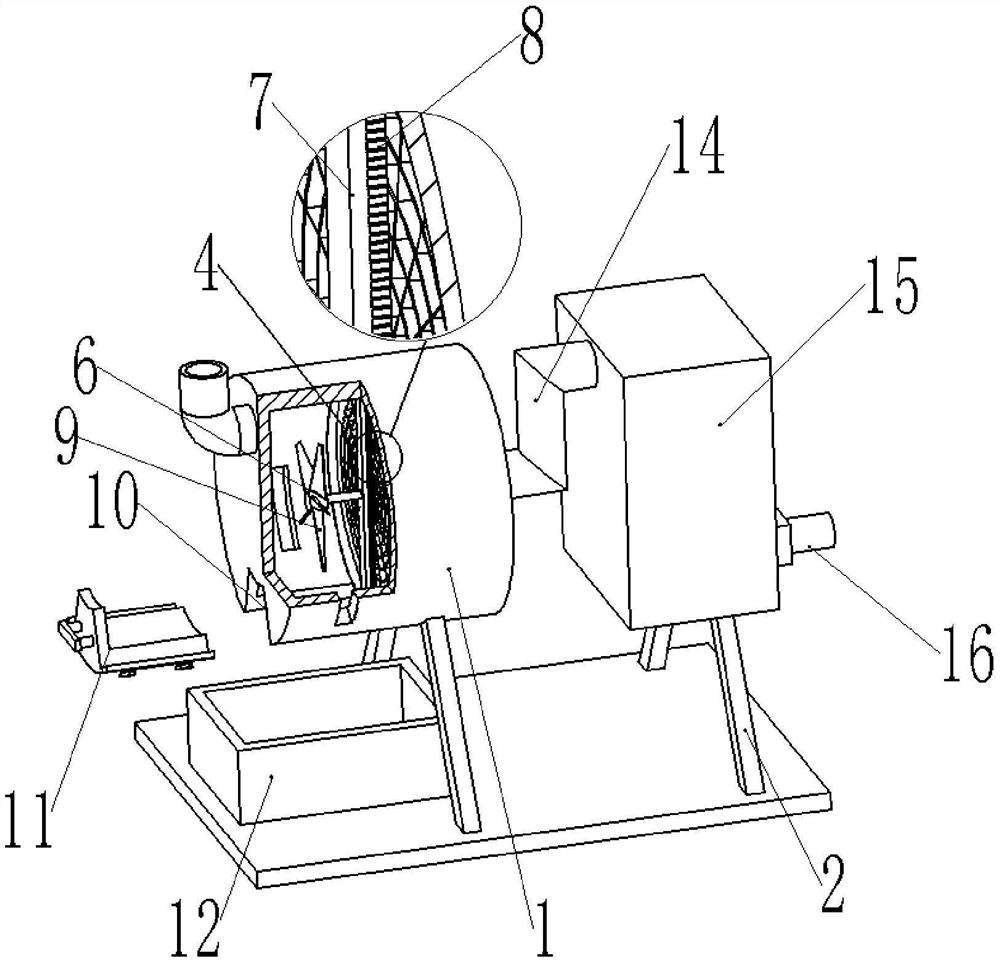

一种油田用油污废水无害化处理装置，包括桶体和超滤膜组件，所述桶体和超滤膜组件的底面分别通过支撑架固定在底座上，所述桶体内固定有过滤网，所述过滤网将桶体分割为过滤区和净液区，所述桶体通过管道与超滤膜组件输入端固定相通连接，所述管道与净液区相通连接，所述净液区内设有套筒，所述套筒侧面与过滤网侧面固定连接，所述套筒内通过轴承转动连接有轴，所述轴穿过过滤网伸入到过滤区与水叶轮固定连接，所述轴上固定套有刮片，所述刮片设置在过滤区内，所述刮片侧面固定有刷毛，所述刷毛侧面与过滤网贴合设置，所述桶体的一侧面设有进水管，所述进水管与过滤区相通连接。
优选的，所述套筒两侧分别通过支撑条与桶体内壁固定连接。
优选的，所述超滤膜组件的输出端固定连接有排水管.所述排水管上固定安装有截止阀。
优选的，所述桶体底部固定设有排渣口，所述排渣口正下方设有收渣槽，所述收渣槽固定安装在底座上，所述排渣口与过滤区相通连接，所述排渣口内贴合插入有弧形板，所述弧形板通过锁紧螺栓与桶体固定连接。
优选的，所述桶体底部两侧分别顶设有观察孔，两个观察孔固定设置在排渣口两侧，所述观察孔与过滤区相通连接，所述观察孔内固定设有透明玻璃钢板。
优选的，所述进水管与外接污废水排水管固定相通连接。
本实用新型的优点：本实用新型设计有水叶轮把水流的能量转换为旋转机械能的动力机械，令刮片在装置工作时自动转动清理堵塞过滤网的废物，有效的解决了过滤网堵塞的问题，提高了处理废水的效率，有效地遏制了对生态环境的破坏、和能够为遏制水环境污染上提供良好的帮助。
发明人 （王璞）
