申请日 20200810
公开（公告）日 20201204
IPC分类号 B01D33/01; B01D33/46; B01D33/80
摘要
本发明涉及一种处理装置，尤其涉及一种河道废水处理装置。提供一种能够实现自动筛选和收集杂质的河道废水处理装置。为了解决上述技术问题，提供了这样一种河道废水处理装置，包括有固定座和支架，固定座顶部一侧连接有支架；竖杆，固定座顶部远离支架两侧均连接有竖杆；驱动机构，竖杆与支架之间连接有过滤机构和驱动机构，驱动机构位于过滤机构侧部；锁定机构，驱动机构上设有锁定机构。通过过滤机构、驱动机构和锁定机构之间的配合，能够实现对废水排放出来的杂质进行过滤收集，且收集到一定的水量即可自动实现放水和倒出杂质的功能。
权利要求书

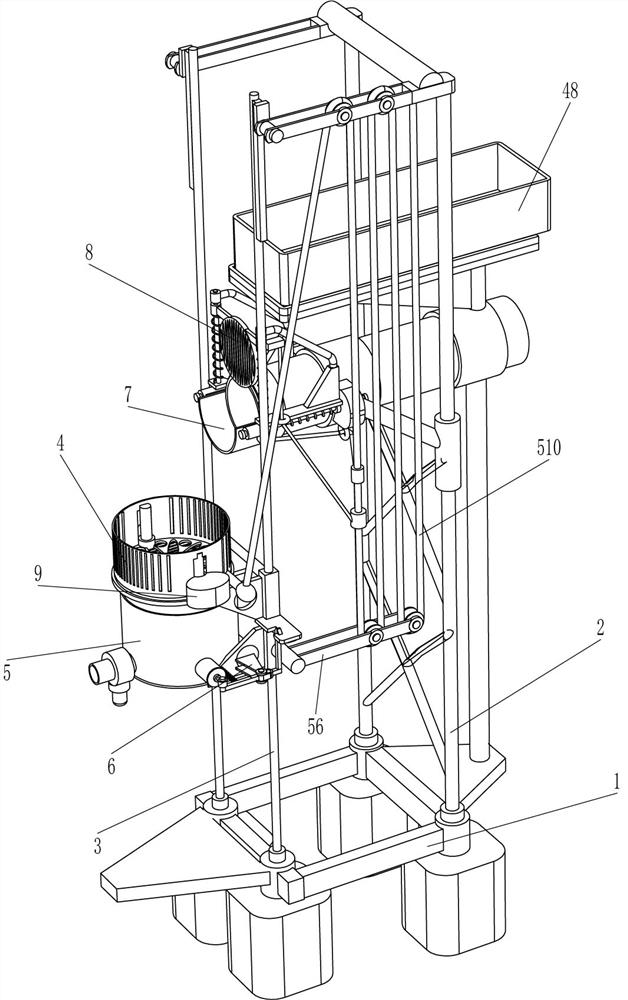

1.一种河道废水处理装置，其特征在于，包括有：
固定座（1）和支架（2），固定座（1）顶部一侧连接有支架（2）；
竖杆（3），固定座（1）顶部远离支架（2）两侧均连接有竖杆（3）；
驱动机构（5），竖杆（3）与支架（2）之间连接有过滤机构（4）和驱动机构（5），驱动机构（5）位于过滤机构（4）侧部；
锁定机构（6），驱动机构（5）上设有锁定机构（6）。
2.根据权利要求1所述的一种河道废水处理装置，其特征在于，过滤机构（4）包括有：
安装套（41），竖杆（3）之间滑动式连接有安装套（41）；
铰接套（43），安装套（41）上转动式连接有铰接套（43）；
放置板（42），安装套（41）侧部连接有放置板（42）；
过滤框（44），铰接套（43）连接有用于过滤废水的过滤框（44），过滤框（44）侧部与驱动机构（5）连接，过滤框（44）位于放置板（42）上；
挡板（49），竖杆（3）上外侧连接有挡板（49）；
紧固套（45），支架（2）上两侧连接有紧固套（45），出水管（46）套在紧固套（45）之间；
放置槽板（47），支架（2）顶部连接有放置槽板（47）；
收集箱（48），放置槽板（47）顶部放置有用于收集杂质的收集箱（48）。
3.根据权利要求2所述的一种河道废水处理装置，其特征在于，驱动机构（5）包括有：
滑套（51），竖杆（3）之间滑动式连接有滑套（51），滑套（51）位于安装套（41）侧部；
水箱（52），滑套（51）侧部连接有用于收集废水的水箱（52），水箱（52）与锁定机构（6）连接；
排水阀（53），水箱（52）侧部连接有排水阀（53）；
阻尼套（55），排水阀（53）上连接有阻尼套（55）；
按压杆（54），阻尼套（55）内滑动式连接有用于启动排水阀（53）的按压杆（54）；
第一固定架（56），滑套（51）前侧连接有第一固定架（56）；
第二固定架（58），挡板（49）上部与支架（2）之间连接有第二固定架（58）；
第一绕线轮（57），第一固定架（56）两侧均转动式连接有第一绕线轮（57）；
第二绕线轮（59），第二固定架（58）两侧均转动式连接有第二绕线轮（59）；
拉绳（510），第二固定架（58）侧部连接有拉绳（510），拉绳（510）分别绕过第二绕线轮（59）和第一绕线轮（57），拉绳（510）末端与过滤框（44）连接。
4.根据权利要求3所述的一种河道废水处理装置，其特征在于，锁定机构（6）包括有：
铰接座（61），滑套（51）前侧连接有铰接座（61）；
活动铰接杆（62），铰接座（61）上转动式连接有活动铰接杆（62）；
第一弹簧（63），活动铰接杆（62）与滑套（51）之间连接有第一弹簧（63）；
挂钩（64），活动铰接杆（62）侧部连接有挂钩（64）；
卡板（65），竖杆（3）上均连接有卡板（65），卡板（65）与挂钩（64）卡接，卡板（65）位于安装套（41）和滑套（51）之间；
活塞缸（67），水箱（52）侧部连接有活塞缸（67）；
推杆（66），活塞缸（67）内滑动式连接有推杆（66），推杆（66）前侧与活动铰接杆（62）转动式连接。
5.根据权利要求4所述的一种河道废水处理装置，其特征在于，还包括有延长机构（7），延长机构（7）包括有：
滑杆（71），左侧的紧固套（45）两侧均连接有滑杆（71）；
引流槽（73），滑杆（71）之间滑动式连接有引流槽（73）；
第二弹簧（72），引流槽（73）与紧固套（45）两侧之间均连接有第二弹簧（72），第二弹簧（72）套在滑杆（71）外侧，引流槽（73）套在出水管（46）侧部；
过线环（74），左侧的紧固套（45）上连接有过线环（74）；
固定套（76），拉绳（510）上连接有固定套（76）；
第一弹性绳（75），固定套（76）与引流槽（73）前侧之间连接有第一弹性绳（75），第一弹性绳（75）穿过过线环（74）。
6.根据权利要求5所述的一种河道废水处理装置，其特征在于，还包括有阻挡机构（8），阻挡机构（8）包括有：
安装架（83），左侧的紧固套（45）两侧上均连接有安装架（83）；
导线环（84），靠近第一弹性绳（75）一侧的安装架（83）上连接有导线环（84）；
挡环（81），拉绳（510）上连接有挡环（81），挡环（81）位于固定套（76）侧部；
导杆（87），安装架（83）顶部与侧部之间均连接有导杆（87）；
导套（85），导杆（87）均滑动式连接有导套（85）；
挡网（86），导套（85）之间连接有用于挡杂质的挡网（86），挡网（86）与引流槽（73）贴合；
第三弹簧（88），导套（85）底部与安装架（83）之间均连接有第三弹簧（88），第三弹簧（88）均套在导杆（87）外侧；
第二弹性绳（82），导套（85）侧部与挡环（81）之间连接有第二弹性绳（82），第二弹性绳（82）穿过导线环（84）。
7.根据权利要求6所述的一种河道废水处理装置，其特征在于，还包括有清理机构（9），清理机构（9）包括有：
导轨（91），过滤框（44）内两侧均连接有导轨（91）；
导管（92），导轨（91）上均滑动式连接有导管（92）；
重块（93），导管（92）上连接有重块（93）；
刮网（94），导管（92）内侧之间连接有用于刮杂质的刮网（94），刮网（94）与过滤框（44）滑动式连接。
说明书
一种河道废水处理装置
技术领域
本发明涉及一种处理装置，尤其涉及一种河道废水处理装置。
背景技术
随着社会经济的发展，越来越多的工厂建立起来，工厂排污通常将废水排到河道上，每个工厂生产的物品不同，排出的废水也不一样，很多化工杂质长时间在河道上结合，很容易氧化成有毒性气体散发到空中，也会化成有毒性液体流进人们饮用水。这样会存在很多杂质污染河道，而且会造成河道堵塞，这样会破坏环境，影响人们的生活环境，这是一个非常严重的事情，必须的到重视。
所以需要将排出的废水进行过滤，将杂质取出进行处理，这样才不会使得堵塞河道，为了缓解有毒气体氧化，现在市面上的过滤设备一般需要人工进行看守，取出杂质，这样长时间待下去会影响人们的身体，所以，研发一种能够实现自动筛选和收集杂质的河道废水处理装置。
发明内容
为了克服人工长时间过滤废水，影响身体健康的缺点，技术问题为：提供一种能够实现自动筛选和收集杂质的河道废水处理装置。
本发明的技术方案是：一种河道废水处理装置，包括有：
固定座和支架，固定座顶部一侧连接有支架；
竖杆，固定座顶部远离支架两侧均连接有竖杆；
驱动机构，竖杆与支架之间连接有过滤机构和驱动机构，驱动机构位于过滤机构侧部；
锁定机构，驱动机构上设有锁定机构。
进一步的，过滤机构包括有：
安装套，竖杆之间滑动式连接有安装套；
铰接套，安装套上转动式连接有铰接套；
放置板，安装套侧部连接有放置板；
过滤框，铰接套连接有用于过滤废水的过滤框，过滤框侧部与驱动机构连接，过滤框位于放置板上；
挡板，竖杆上外侧连接有挡板；
紧固套，支架上两侧连接有紧固套，出水管套在紧固套之间；
放置槽板，支架顶部连接有放置槽板；
收集箱，放置槽板顶部放置有用于收集杂质的收集箱。
进一步的，驱动机构包括有：
滑套，竖杆之间滑动式连接有滑套，滑套位于安装套侧部；
水箱，滑套侧部连接有用于收集废水的水箱，水箱与锁定机构连接；
排水阀，水箱侧部连接有排水阀；
阻尼套，排水阀上连接有阻尼套；
按压杆，阻尼套内滑动式连接有用于启动排水阀的按压杆；
第一固定架，滑套前侧连接有第一固定架；
第二固定架，挡板上部与支架之间连接有第二固定架；
第一绕线轮，第一固定架两侧均转动式连接有第一绕线轮；
第二绕线轮，第二固定架两侧均转动式连接有第二绕线轮；
拉绳，第二固定架侧部连接有拉绳，拉绳分别绕过第二绕线轮和第一绕线轮，拉绳末端与过滤框连接。
进一步的，锁定机构包括有：
铰接座，滑套前侧连接有铰接座；
活动铰接杆，铰接座上转动式连接有活动铰接杆；
第一弹簧，活动铰接杆与滑套之间连接有第一弹簧；
挂钩，活动铰接杆侧部连接有挂钩；
卡板，竖杆上均连接有卡板，卡板与挂钩卡接，卡板位于安装套和滑套之间；
活塞缸，水箱侧部连接有活塞缸；
推杆，活塞缸内滑动式连接有推杆，推杆前侧与活动铰接杆转动式连接。
进一步的，还包括有延长机构，延长机构包括有：
滑杆，左侧的紧固套两侧均连接有滑杆；
引流槽，滑杆之间滑动式连接有引流槽；
第二弹簧，引流槽与紧固套两侧之间均连接有第二弹簧，第二弹簧套在滑杆外侧，引流槽套在出水管侧部；
过线环，左侧的紧固套上连接有过线环；
固定套，拉绳上连接有固定套；
第一弹性绳，固定套与引流槽前侧之间连接有第一弹性绳，第一弹性绳穿过过线环。
进一步的，还包括有阻挡机构，阻挡机构包括有：
安装架，左侧的紧固套两侧上均连接有安装架；
导线环，靠近第一弹性绳一侧的安装架上连接有导线环；
挡环，拉绳上连接有挡环，挡环位于固定套侧部；
导杆，安装架顶部与侧部之间均连接有导杆；
导套，导杆均滑动式连接有导套；
挡网，导套之间连接有用于挡杂质的挡网，挡网与引流槽贴合；
第三弹簧，导套底部与安装架之间均连接有第三弹簧，第三弹簧均套在导杆外侧；
第二弹性绳，导套侧部与挡环之间连接有第二弹性绳，第二弹性绳穿过导线环。
进一步的，还包括有清理机构，清理机构包括有：
导轨，过滤框内两侧均连接有导轨；
导管，导轨上均滑动式连接有导管；
重块，导管上连接有重块；
刮网，导管内侧之间连接有用于刮杂质的刮网，刮网与过滤框滑动式连接。
1、通过过滤机构、驱动机构和锁定机构之间的配合，能够实现对废水排放出来的杂质进行过滤收集，且收集到一定的水量即可自动实现放水和倒出杂质的功能。
2、延长机构能够加长出水管的长度，这样可以有效避免出水管长度过短，不能让废水准确排到过滤框进行过滤，这样能够提高排水过滤的准确度，当过滤框向上移动需要将杂质倒出，此时出水管继续排出杂质，没有过滤框收集，阻挡机构可以实现过滤框倒杂质时，将排水管杂质进行阻挡的作用，清理机构能够实现将过滤框进行清洁的作用。
发明人 （郭新）
