申请日 2020.03.02
公开（公告）日 2020.12.04
IPC分类号 C02F1/72; B01F7/16; B01F7/00; B01F15/00; B01F15/02; H02K5/04; H02K5/20
摘要
本实用新型公开了一种高浓度有机废水预处理装置，包括箱体，所述箱体的底部固定连接有伺服电机，所述伺服电机的输出轴固定连接有料筒，所述料筒的表面连通有出气嘴，箱体的顶部设置有臭氧发生器，臭氧发生器的底部连通有连通管，连通管贯穿箱体并与料筒连通，连通管的表面设置有电磁阀。本实用新型通过电磁阀打开连通管，臭氧发生器内腔的臭氧进入料筒内，并通过出气嘴排放至废水中，从而对废水进行爆氧作业，对废水进行消毒，伺服电机的输出轴带动料筒旋转，料筒带动混合棒旋转，从而使臭氧与废水充分混合，提高爆氧效率，解决了由于废水中的细菌浓度较高，单纯的沉淀不能满足对废水的处理，降低了废水处理效率的问题。
权利要求书

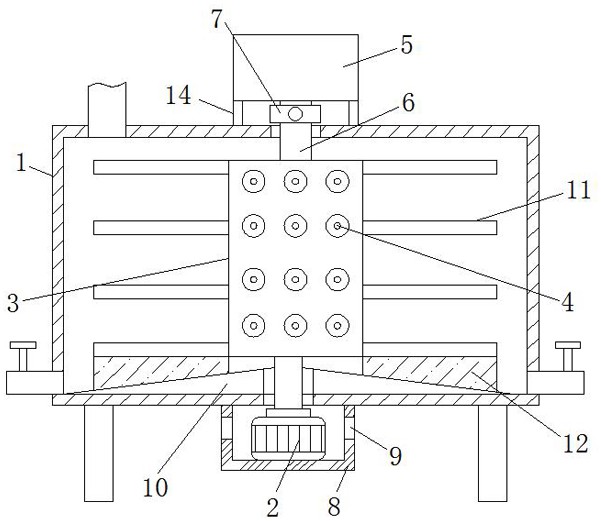

1.一种高浓度有机废水预处理装置，包括箱体（1），其特征在于：所述箱体（1）的底部固定连接有伺服电机（2），所述伺服电机（2）的输出轴固定连接有料筒（3），所述料筒（3）的表面连通有出气嘴（4），所述箱体（1）的顶部设置有臭氧发生器（5），所述臭氧发生器（5）的底部连通有连通管（6），所述连通管（6）贯穿箱体（1）并与料筒（3）连通，所述连通管（6）的表面设置有电磁阀（7）。
2.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述伺服电机（2）的底部固定连接有电机箱（8），所述电机箱（8）的两侧均开设有散热孔（9）。
3.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述箱体（1）内腔的底部固定连接有导流板（10），所述导流板（10）呈倾斜状设置。
4.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述料筒（3）表面的两侧均固定连接有混合棒（11），所述混合棒（11）的底部固定连接有刮板（12），所述刮板（12）的底部与导流板（10）接触。
5.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述料筒（3）的顶部固定连接有轴承座（13），所述连通管（6）的外表面与轴承座（13）的内表面活动连接。
6.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述臭氧发生器（5）底部的两侧均固定连接有支撑杆（14），所述支撑杆（14）的底部与箱体（1）固定连接。
说明书
高浓度有机废水预处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种高浓度有机废水预处理装置。
背景技术
废水处理是为了使废水达到排水至某一水体或再次使用的水质，要求对其进行净化的过程，废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，废水处理的重要环节在废水处理厂，现有的废水处理装置，一般通过沉降和过滤来完成对废水的处理，由于废水中的细菌浓度较高，单纯的沉淀不能满足对废水的处理，降低了废水处理效率。
发明内容
本实用新型的目的在于提供一种高浓度有机废水预处理装置，具备杀菌消毒的优点，解决了由于废水中的细菌浓度较高，单纯的沉淀不能满足对废水的处理，降低了废水处理效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高浓度有机废水预处理装置，包括箱体，所述箱体的底部固定连接有伺服电机，所述伺服电机的输出轴固定连接有料筒，所述料筒的表面连通有出气嘴，所述箱体的顶部设置有臭氧发生器，所述臭氧发生器的底部连通有连通管，所述连通管贯穿箱体并与料筒连通，所述连通管的表面设置有电磁阀。
优选的，所述伺服电机的底部固定连接有电机箱，所述电机箱的两侧均开设有散热孔。
优选的，所述箱体内腔的底部固定连接有导流板，所述导流板呈倾斜状设置。
优选的，所述料筒表面的两侧均固定连接有混合棒，所述混合棒的底部固定连接有刮板，所述刮板的底部与导流板接触。
优选的，所述料筒的顶部固定连接有轴承座，所述连通管的外表面与轴承座的内表面活动连接。
优选的，所述臭氧发生器底部的两侧均固定连接有支撑杆，所述支撑杆的底部与箱体固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过电磁阀打开连通管，臭氧发生器内腔的臭氧进入料筒内，并通过出气嘴排放至废水中，从而对废水进行爆氧作业，对废水进行消毒，伺服电机的输出轴带动料筒旋转，料筒带动混合棒旋转，从而使臭氧与废水充分混合，提高爆氧效率，解决了由于废水中的细菌浓度较高，单纯的沉淀不能满足对废水的处理，降低了废水处理效率的问题。
2、本实用新型通过设置电机箱和散热孔，起到了对伺服电机保护和对伺服电机散热的效果，通过设置导流板，起到了导流的效果，通过设置混合棒，起到了混合的效果，通过设置刮板，起到了对沉淀物刮擦的效果。
发明人 （陈前荣）
