申请日 20200903
公开（公告）日 20201204
IPC分类号 B01D21/02; B01D21/24
摘要
本发明公开了一种自动废水回用处理装置，包括沉淀箱体、连接柱、活动板和两个废渣箱，所述连接柱与所述沉淀箱体固定连接，所述连接柱位于所述沉淀箱体的底部，且所述连接柱与所述箱体连通，所述活动板与所述连接柱滑动连接，所述活动板位于所述连接柱的底部，当所述废渣箱中的废渣达到一定量后，可以滑动所述活动板，使另一所述废渣箱移动至所述连接柱的下方，以继续收集废渣，具有废渣的所述废渣箱能够从所述活动板上拆卸下来，以对废渣进行清理，无需对所述沉淀箱体进行拆卸便能够对废渣进行清理，且通过两个所述废渣箱交互使用，能够使所述沉淀箱体在正常工作的同时进行清理废渣，解决了沉淀箱体中的废渣清理不方便的问题。
权利要求书

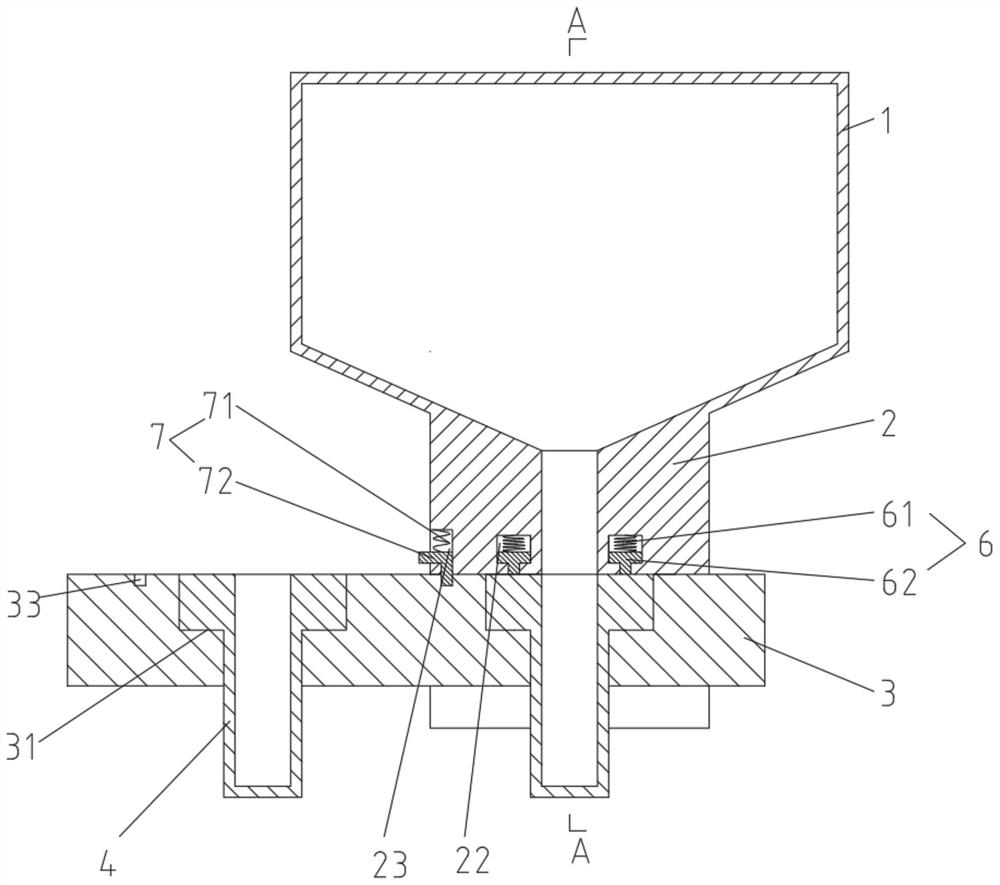

1.一种自动废水回用处理装置，其特征在于，包括沉淀箱体、连接柱、活动板和两个废渣箱，所述沉淀箱体内侧面的底部呈倒锥形，所述连接柱与所述沉淀箱体固定连接，所述连接柱位于所述沉淀箱体的底部，且所述连接柱与所述箱体连通，所述活动板与所述连接柱滑动连接，所述活动板位于所述连接柱的底部，所述活动板间隔设有两个容纳槽，两个所述废渣箱分别与所述活动板拆卸连接，两个所述废渣箱分别位于两个所述容纳槽的内部。
2.如权利要求1所述的一种自动废水回用处理装置，其特征在于，所述连接柱与所述沉淀箱体一体成型。
3.如权利要求1所述的一种自动废水回用处理装置，其特征在于，所述连接柱的底部具有连接腔，所述活动板位于所述连接腔的内部。
4.如权利要求3所述的一种自动废水回用处理装置，其特征在于，所述容纳槽为T形槽。
5.如权利要求4所述的一种自动废水回用处理装置，其特征在于，所述自动废水回用处理装置还包括两个连接件，所述连接件包括第一弹簧和L形连接架，两个所述废渣箱均具有第一连接口，所述活动板间隔设有两个第一安装腔，两个所述连接件分别设置于两个所述第一安装腔的内部，所述第一弹簧的一端与所述活动板固定连接，所述第一弹簧的另一端与所述L形连接架固定连接，所述第一弹簧位于所述第一安装腔的内部，所述L形连接架靠近所述第一弹簧的一端位于所述第一安装腔的一端，所述L形连接架远离所述第一弹簧的一端位于所述第一连接口的内部。
6.如权利要求5所述的一种自动废水回用处理装置，其特征在于，所述自动废水回用处理装置还包括密封件，所述密封件包括第二弹簧和密封环，所述连接柱的底部具有环形安装腔，所述第二弹簧的一端与所述连接柱固定连接，所述第二弹簧的另一端与所述密封环固定连接，所述第二弹簧位于所述环形安装腔的内部，所述密封环与所述连接柱滑动连接，所述密封环位于所述环形安装腔的内部。
说明书
一种自动废水回用处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种自动废水回用处理装置。
背景技术
城市废水对城市周围的环境有很大的影响，因此需要及时对城市废水进行处理和回收，一般城市废水的处理需要多次过滤，才能达到理想的过滤效果，但污水在过滤过程中产生的废渣会停留在沉淀箱体中，从而需要不定期的将沉淀箱体进行清理，但现有的废水回用处理装置不便于对沉淀箱体中的废渣进行清理。
发明内容
本发明的目的在于提供一种自动废水回用处理装置，旨在解决沉淀箱体中的废渣清理不方便的问题。
为实现上述目的，本发明提供了一种自动废水回用处理装置，其特征在于，包括沉淀箱体、连接柱、活动板和两个废渣箱，所述沉淀箱体内侧面的底部呈倒锥形，所述连接柱与所述沉淀箱体固定连接，所述连接柱位于所述沉淀箱体的底部，且所述连接柱与所述箱体连通，所述活动板与所述连接柱滑动连接，所述活动板位于所述连接柱的底部，所述活动板间隔设有两个容纳槽，两个所述废渣箱分别与所述活动板拆卸连接，两个所述废渣箱分别位于两个所述容纳槽的内部。
其中，所述连接柱与所述沉淀箱体一体成型。
其中，所述连接柱的底部具有连接腔，所述活动板位于所述连接腔的内部。
其中，所述容纳槽为T形槽。
其中，所述自动废水回用处理装置还包括两个连接件，所述连接件包括第一弹簧和L形连接架，两个所述废渣箱均具有第一连接口，所述活动板间隔设有两个第一安装腔，两个所述连接件分别设置于两个所述第一安装腔的内部，所述第一弹簧的一端与所述活动板固定连接，所述第一弹簧的另一端与所述L形连接架固定连接，所述第一弹簧位于所述第一安装腔的内部，所述L形连接架靠近所述第一弹簧的一端位于所述第一安装腔的一端，所述L形连接架远离所述第一弹簧的一端位于所述第一连接口的内部。
其中，所述自动废水回用处理装置还包括密封件，所述密封件包括第二弹簧和密封环，所述连接柱的底部具有环形安装腔，所述第二弹簧的一端与所述连接柱固定连接，所述第二弹簧的另一端与所述密封环固定连接，所述第二弹簧位于所述环形安装腔的内部，所述密封环与所述连接柱滑动连接，所述密封环位于所述环形安装腔的内部。
本发明的有益效果体现于：废水经过所述沉淀箱体进行过滤后，废渣沉淀在所述沉淀箱体的底部，并在重力作用下顺着倒锥形面通过所述连接柱落入所述废渣箱中，当所述废渣箱中的废渣达到一定量后，可以滑动所述活动板，使另一所述废渣箱移动至所述连接柱的下方，以继续收集废渣，具有废渣的所述废渣箱能够从所述活动板上拆卸下来，以对废渣进行清理，无需对所述沉淀箱体进行拆卸便能够对废渣进行清理，且通过两个所述废渣箱交互使用，能够使所述沉淀箱体在正常工作的同时进行清理废渣，解决了沉淀箱体中的废渣清理不方便的问题。
发明人 （杭红梅）
