申请日 2020.01.16
公开（公告）日 2020.12.04
IPC分类号 B01D29/01; B01D29/94; C02F1/00
摘要
本实用新型公开了一种工业废水处理除泥装置，包括连接管和除淤预留管，所述连接管左右两端均设置有安装接口，所述连接管中间上端开设有凹槽，所述连接管下端中间开设有预留槽，所述除淤预留管上端接口左右两端均通过焊接块与预留槽下端左右两侧焊接。本实用新型通过在连接管下端中间开设有预留槽，且预留槽下端通过焊接块焊接有除淤预留管，当污水经过连接管时，会通过滤网，通过滤网可以将淤泥阻挡到滤网左端，从而沉淀到预留槽内的除淤预留管内，只需要定期对除淤预留管进行清理即可，本装置结构简单，无能源损耗较为实用，有利于更为实用的使用工业废水处理除泥装置，较为实用，适合广泛推广与使用。
权利要求书

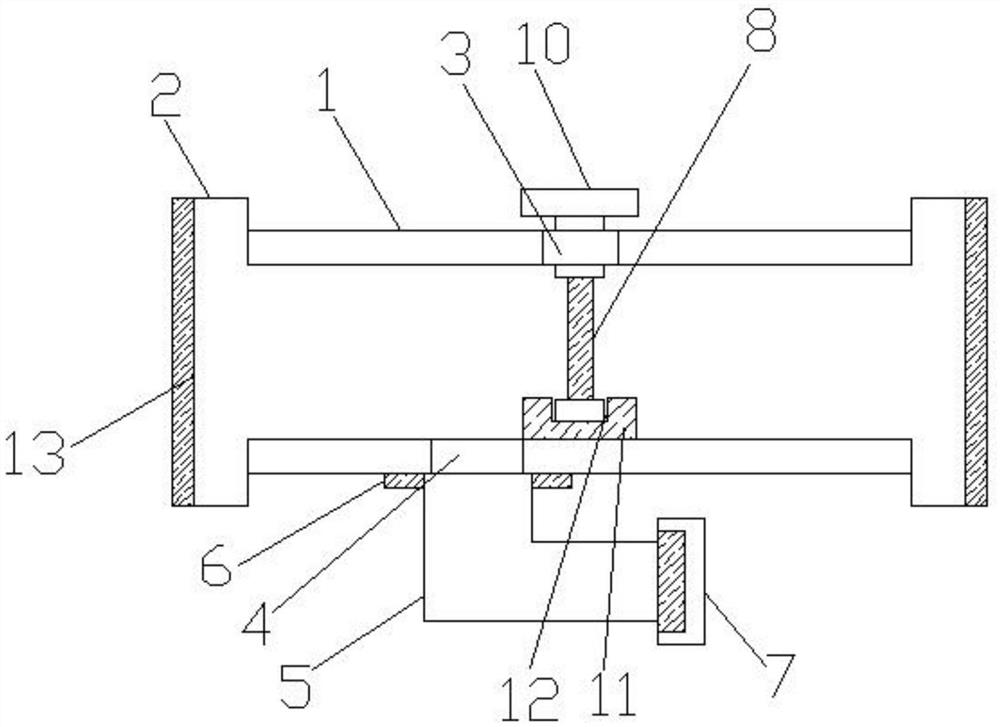

1.一种工业废水处理除泥装置，其特征在于：包括连接管(1)和除淤预留管(5)；
所述连接管(1)左右两端均设置有安装接口(2)，所述连接管(1)中间上端开设有凹槽(3)，所述连接管(1)下端中间开设有预留槽(4)；
所述除淤预留管(5)上端接口左右两端均通过焊接块(6)与预留槽(4)下端左右两侧焊接，所述除淤预留管(5)内直径大于预留槽(4)内直径，所述除淤预留管(5)右端接口螺旋连接有封盖(7)。
2.根据权利要求1所述的一种工业废水处理除泥装置，其特征在于：所述凹槽(3)活动连接有滤框(8)，所述滤框(8)内部中间设置有滤网(9)。
3.根据权利要求2所述的一种工业废水处理除泥装置，其特征在于：所述滤框(8)上端固定连接有手柄(10)，所述手柄(10)横截面积大于凹槽(3)横截面积。
4.根据权利要求3所述的一种工业废水处理除泥装置，其特征在于：所述预留槽(4)右端设置有固定块(11)，所述固定块(11)焊接在连接管(1)下侧壁中间，且与凹槽(3)相互对应，所述固定块(11)中间开设有固定槽(12)，所述固定槽(12)与滤框(8)下侧壁相互契合。
5.根据权利要求1所述的一种工业废水处理除泥装置，其特征在于：两组所述安装接口(2)内侧壁和封盖(7)内侧壁均设置有密封垫(13)，所述密封垫(13)为橡胶材质。
说明书
一种工业废水处理除泥装置
技术领域
本实用新型涉及处理除泥装置技术领域，具体为一种工业废水处理除泥装置。
背景技术
目前，工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。
在实现本发明过程中，发明人发现现有技术中至少存在如下问题没有得到解决：但现市场对于工业废水处理除泥装置，不仅装置较大，能源耗费也是较大。
因此，我们提出一种工业废水处理除泥装置，通过在连接管下端中间开设有预留槽，且预留槽下端通过焊接块焊接有除淤预留管，当污水经过连接管时，会通过滤网，通过滤网可以将淤泥阻挡到滤网左端，从而沉淀到预留槽内的除淤预留管内，只需要定期对除淤预留管进行清理即可，本装置结构简单，无能源损耗较为实用。
实用新型内容
本实用新型的目的在于提供一种工业废水处理除泥装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水处理除泥装置，包括连接管和除淤预留管；
所述连接管左右两端均设置有安装接口，所述连接管中间上端开设有凹槽，所述连接管下端中间开设有预留槽；
所述除淤预留管上端接口左右两端均通过焊接块与预留槽下端左右两侧焊接，所述除淤预留管内直径大于预留槽内直径，所述除淤预留管右端接口螺旋连接有封盖。
作为本实用新型的一种优选实施方式，所述凹槽活动连接有滤框，所述滤框内部中间设置有滤网。
作为本实用新型的一种优选实施方式，所述滤框上端固定连接有手柄，所述手柄横截面积大于凹槽横截面积。
作为本实用新型的一种优选实施方式，所述预留槽右端设置有固定块，所述固定块焊接在连接管下侧壁中间，且与凹槽相互对应，所述固定块中间开设有固定槽，所述固定槽与滤框下侧壁相互契合。
作为本实用新型的一种优选实施方式，两组所述安装接口内侧壁和封盖内侧壁均设置有密封垫，所述密封垫为橡胶材质。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过在连接管下端中间开设有预留槽，且预留槽下端通过焊接块焊接有除淤预留管，当污水经过连接管时，会通过滤网，通过滤网可以将淤泥阻挡到滤网左端，从而沉淀到预留槽内的除淤预留管内，只需要定期对除淤预留管进行清理即可，本装置结构简单，无能源损耗较为实用，有利于更为实用的使用工业废水处理除泥装置。
2.本实用新型通过设有固定槽，在凹槽下端对应安装有固定块，且固定块中间开设有固定槽，通过固定槽与滤框下端相互契合，可以牢牢的将滤框固定在连接管内，有利于更为实用的使用工业废水处理除泥装置。
3.本实用新型通过设有密封垫，在两组安装接口内侧壁和封盖内侧壁均设置有密封垫，通过密封垫可以保证装置的密闭性，避免连接管与污水管时有污水漏出，有利于更为实用的使用工业废水处理除泥装置。
发明人 （唐维建）
