申请日 20200414
公开（公告）日 20201204
IPC分类号 C02F9/08
摘要
本实用新型公开了一种一体化医疗废水处理设备，包括废水池、废水处理箱和位于废水处理箱内部且分别与废水处理箱固定连接的固体处理池、氧化池、消毒池、过滤池，通过所述压力传感器和所述电磁阀门的相互配合，让滞留在所述过滤片上的固态颗粒流入所述固体处理池中，将医疗废水中的固体颗粒分离出来单独进行处理，以防止固体颗粒对所述废水处理箱中的管道造成堵塞；同时所述废水处理箱中依次设置有氧化池、消毒池和过滤池，多次对医疗废水进行净化处理，使医疗废水中的有害物质得到了消除，从而使医疗废水达到排放的标准。
权利要求书

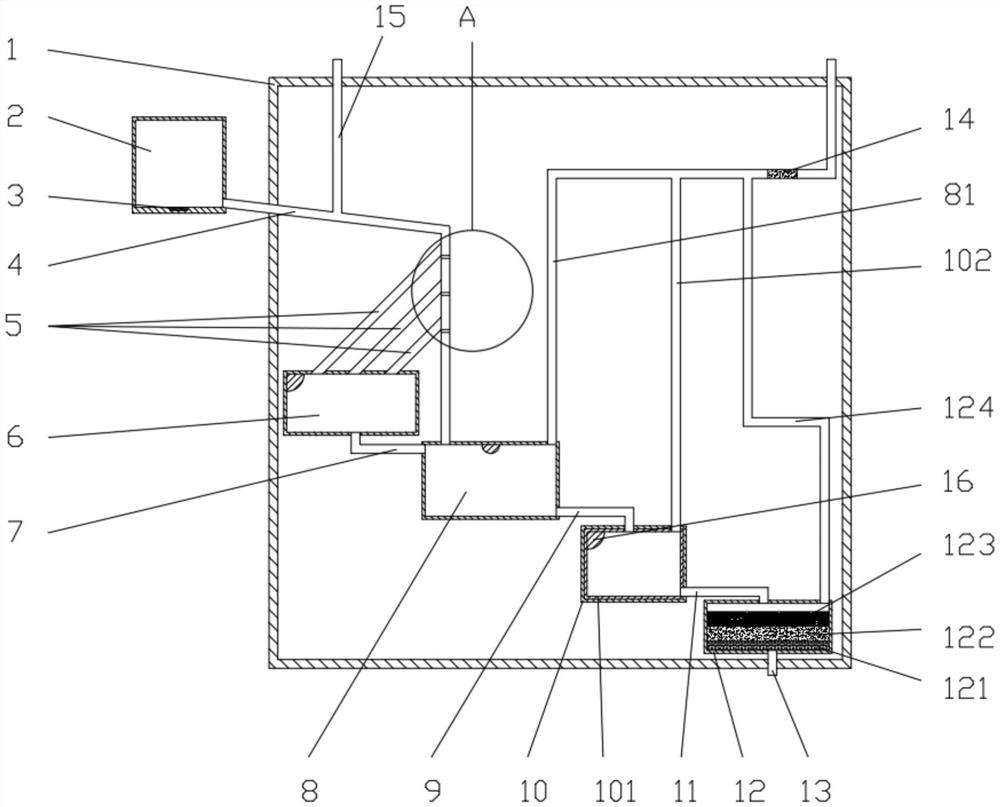

1.一种一体化医疗废水处理设备，其特征在于，包括废水池、废水处理箱和位于废水处理箱内部且分别与废水处理箱固定连接的固体处理池、氧化池、消毒池、过滤池，所述废水池的底部设有压力传感器，所述废水池与所述氧化池通过第一管道相连通，所述第一管道的顶部连接有清洁管，所述第一管道的内部由上至下倾斜设置有多级过滤片，任一所述过滤片具有若干相同大小的小孔，不同所述过滤片上的小孔大小不同且位于下方的所述过滤片的小孔直径小于位于上方的所述过滤片的小孔直径，所述第一管道设有多个电磁阀门，所述电磁阀门与所述压力传感器线性连接，所述电磁阀门分别位于各个所述过滤片处，任一所述电磁阀门处均连接有第二管道，所述固体处理池与所述第一管道通过多根所述第二管道相连通，所述氧化池位于所述固体处理池的侧下方，所述氧化池与所述固体处理池通过第三管道相连通，所述消毒池位于所述氧化池的侧下方，所述消毒池与所述氧化池通过第四管道相连通，所述过滤池位于所述消毒池的侧下方，所述过滤池与所述消毒池通过第五管道相连通，所述过滤池的底部设有排水管。
2.如权利要求1所述的一种一体化医疗废水处理设备，其特征在于，所述固体处理池、氧化池和消毒池的内部均设有紫外光照灯。
3.如权利要求2所述的一种一体化医疗废水处理设备，其特征在于，所述消毒池的内部设有光波炉。
4.如权利要求3所述的一种一体化医疗废水处理设备，其特征在于，所述氧化池、消毒池和过滤池的顶部均分别设有第一气体排放管、第二气体排放管和第三气体排放管，所述第二气体排放管和所述第三气体排放管分别与所述第一气体排放管相连通。
5.如权利要求4所述的一种一体化医疗废水处理设备，其特征在于，所述第一气体排放管靠近出口处置有活性炭颗粒。
6.如权利要求5所述的一种一体化医疗废水处理设备，其特征在于，所述过滤池的内部由上至下依次设有活性炭层、沸石过滤层和陶瓷过滤层。
说明书
一体化医疗废水处理设备
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种一体化医疗废水处理设备。
背景技术
医疗废水中含大量治病菌、病毒、热原、大肠杆菌等，与工业废水和生活废水相比，它具有水量小，污染力强的特点,必须通过处理消毒达标后才能排放。如任其排放，必然会污染水源，传播疾病。医疗废水中不乏固体颗粒，但是现有技术中的废水处理设备在进行处理医疗废水时，通常是将医疗废水与废水中的固体颗粒一起进行处理，没有对医疗废水中的固体颗粒进行分离，这种处理方式容易导致废水处理设备中的管道堵塞，从而导致废水处理设备无法正常工作，不利于废水处理设备的长期使用。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种能够将医疗废水中的固体颗粒分离出来单独处理的一体化医疗废水处理设备。
为实现上述目的，本实用新型提供了一种一体化医疗废水处理设备，包括废水池、废水处理箱和位于废水处理箱内部且分别与废水处理箱固定连接的固体处理池、氧化池、消毒池、过滤池，所述废水池的底部设有压力传感器，所述废水池与所述氧化池通过第一管道相连通，所述第一管道的顶部连接有清洁管，所述第一管道的内部由上至下倾斜设置有多级过滤片，任一所述过滤片具有若干相同大小的小孔，不同所述过滤片上的小孔大小不同且位于下方的所述过滤片的小孔直径小于位于上方的所述过滤片的小孔直径，所述第一管道设有多个电磁阀门，所述电磁阀门与所述压力传感器线性连接，所述电磁阀门分别位于各个所述过滤片处，任一所述电磁阀门处均连接有第二管道，所述固体处理池与所述第一管道通过多根所述第二管道相连通，所述氧化池位于所述固体处理池的侧下方，所述氧化池与所述固体处理池通过第三管道相连通，所述消毒池位于所述氧化池的侧下方，所述消毒池与所述氧化池通过第四管道相连通，所述过滤池位于所述消毒池的侧下方，所述过滤池与所述消毒池通过第五管道相连通，所述过滤池的底部设有排水管。
其中，所述固体处理池、氧化池和消毒池的内部均设有紫外光照灯。
其中，所述消毒池的内部设有光波炉。
其中，所述氧化池、消毒池和过滤池的顶部均分别设有第一气体排放管、第二气体排放管和第三气体排放管，所述第二气体排放管和所述第三气体排放管分别与所述第一气体排放管相连通。
其中，所述第一气体排放管靠近出口处置有活性炭颗粒。
其中，所述过滤池的内部由上至下依次设有活性炭层、沸石过滤层和陶瓷过滤层。
本实用新型的一种一体化医疗废水处理设备，通过所述压力传感器和所述电磁阀门的相互配合，让滞留在所述过滤片上的固态颗粒流入所述固体处理池中，将医疗废水中的固体颗粒分离出来单独进行处理，以防止固体颗粒对所述废水处理箱中的管道造成堵塞；同时所述废水处理箱中依次设置有氧化池、消毒池和过滤池，多次对医疗废水进行净化处理，使医疗废水中的有害物质得到了消除，从而使医疗废水达到排放的标准。
发明人 （林维帅;张小青;刘勇;谢璀;）
