申请日 20200120
公开（公告）日 20201204
IPC分类号 C02F1/78; C02F1/32; C02F1/72; C02F101/30
摘要
本实用新型涉及一种难降解废水催化氧化的处理系统，包括封闭处理池、臭氧发生器、循环泵、次级循环泵、射流器、次级射流器和尾气破坏装置，封闭处理池包括至少两级催化氧化池，首级配水池通过设有循环泵的管路连接至射流器的进水口，射流器的扩散口通过管路连接至首级配水池底部预设的指向透孔墙增效喷嘴；首级配水池或循环泵入口管路上设有用于通入废水的进水管；出水池设有出水管；臭氧发生器的臭氧出口设置连接至射流器进气口的支路。本实用新型提供了一种难降解废水催化氧化的处理系统，利用循环泵将催化氧化池内的废水抽上来与臭氧发生器产生的臭氧在射流器中高效混合，解决了污水处理技术中污染物较难清理的问题。
权利要求书

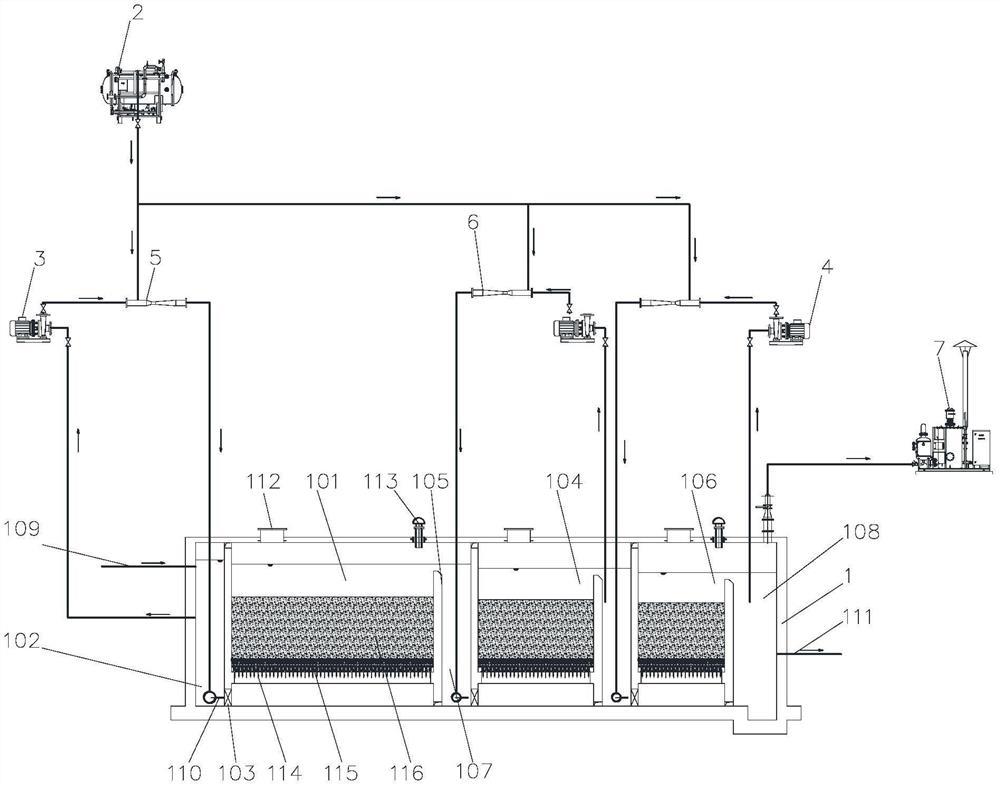

1.一种难降解废水催化氧化的处理系统，其特征在于：包括封闭处理池(1)、臭氧发生器(2)、循环泵(3)、次级循环泵(4)、射流器(5)、次级射流器(6)和尾气破坏装置(7)，
所述封闭处理池(1)包括至少两级催化氧化池，首级催化氧化池(101)的前侧设有封闭的首级配水池(102)，首级配水池(102)与首级催化氧化池(101)的底部之间的墙体为透孔墙(103)；各催化氧化池之间通过溢流墙(105)设有中间配水池(107)，中间配水池(107)与后侧的催化氧化池的底部之间的墙体为透孔墙(103)；末级催化氧化池的后侧通过溢流墙(105)设有出水池(108)，封闭处理池(1)的顶部通过管路连接至尾气破坏装置(7)；
所述首级配水池(102)通过设有循环泵(3)的管路连接至射流器(5)的进水口，射流器(5)的扩散口通过管路连接至首级配水池(102)底部预设的指向透孔墙(103)的增效喷嘴(110)；首级配水池(102)或循环泵(3)入口管路上设有用于通入废水的进水管(109)；
中间各级催化氧化池后侧的中间配水池(107)及末级催化氧化池后侧的出水池(108)分别通过设有次级循环泵(4)的管路连接至各次级射流器(6)的进水口，各次级射流器(6)的扩散口通过管路连接至各催化氧化池前侧中间配水池(107)底部预设的指向透孔墙(103)的增效喷嘴(110)；所述出水池(108)设有出水管(111)；
所述臭氧发生器(2)的臭氧出口设置连接至射流器(5)及各次级射流器(6)的进气口的支路。
2.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述射流器(5)和次级射流器(6)与增效喷嘴(110)之间的管路上设有紫外光协同氧化处理装置(117)。
3.根据权利要求2所述的一种难降解废水催化氧化的处理系统，其特征在于：所述循环泵(3)与射流器(5)、次级循环泵(4)与次级射流器(6)之间的管路上设有用于通入双氧水的双氧水支路(118)。
4.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述射流器(5)和次级射流器(6)为文丘里射流器，所述增效喷嘴(110)为碳化硅涡流喷嘴。
5.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述各催化氧化池的透孔墙上方通过预设在侧壁之间的带有滤孔的滤板安装长柄滤头(114)，长柄滤头(114)的上方铺设承托层(115)，承托层(115)的上方填设催化剂(116)。
6.根据权利要求5所述的一种难降解废水催化氧化的处理系统，其特征在于：所述承托层(115)包括至少两层填料层，各填料层内填装满足设计要求粒径的鹅卵石。
7.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述进水管(109)和出水管(111)处安装有与控制器连接的COD在线检测仪、SS在线监测仪、色度在线监测仪，控制器通过导线电连接臭氧发生器(2)。
8.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述封闭处理池(1)安装对应各催化氧化池的顶部开设人孔(112)，封闭处理池(1)对应首级和末级催化氧化池的顶部安装单向进气阀(113)，封闭处理池(1)安装臭氧泄漏报警仪。
9.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述透孔墙(103)的材质为S316L不锈钢或钢筋混凝土结构。
10.根据权利要求1所述的一种难降解废水催化氧化的处理系统，其特征在于：所述尾气破坏装置(7)包括除雾器、高压风机、破坏器和控制单元。
说明书
一种难降解废水催化氧化的处理系统
技术领域
本实用新型涉及环保技术领域，尤其涉及一种难降解废水催化氧化的处理系统。
背景技术
化工制药、食品加工、造纸、印染、工业园区等行业会产生高化学需氧量(COD)、污染物难降解废水。随着国家对水污染的重视，对污水排放标准越来越严格，单纯的靠传统的物理法、化学法和生化法已经不能满足污水处理达标排放的要求。
实用新型内容
为了解决上述问题，本实用新型提供了一种难降解废水催化氧化的处理系统，解决了污水处理技术中污染物较难处理的问题。通过在前端增设对难降解有机物的断链和破环分解功能的预处理单元，增加废水的可生化性；或者在末端增加深度超级氧化单元，去除难降解有机物，使废水达标排放。
实用新型采用的技术方案是：
一种难降解废水催化氧化的处理系统，包括封闭处理池、臭氧发生器、循环泵、次级循环泵、射流器、次级射流器和尾气破坏装置，
所述封闭处理池包括至少两级催化氧化池，首级催化氧化池的前侧设有封闭的首级配水池，首级配水池与首级催化氧化池的底部之间的墙体为透孔墙；各催化氧化池之间通过溢流墙设有中间配水池，中间配水池与后侧的催化氧化池的底部之间的墙体为透孔墙；末级催化氧化池的后侧通过溢流墙设有出水池，封闭处理池的顶部通过管路连接至尾气破坏装置；
所述首级配水池通过设有循环泵的管路连接至射流器的进水口，射流器的扩散口通过管路连接至首级配水池底部预设的指向透孔墙的增效喷嘴；首级配水池或循环泵入口管路上设有用于通入废水的进水管；
所述中间各级催化氧化池后侧的中间配水池及末级催化氧化池后侧的出水池分别通过设有次级循环泵的管路连接至各次级射流器的进水口，各次级射流器的扩散口通过管路连接至各催化氧化池前侧中间配水池底部预设的指向透孔墙的增效喷嘴；所述出水池设有出水管；
所述臭氧发生器的臭氧出口设置连接至射流器及各次级射流器的进气口的支路。
作为对上述技术方案的进一步限定，所述射流器和次级射流器与增效喷嘴之间的管路上设有紫外光协同氧化处理装置。
作为对上述技术方案的进一步限定，所述循环泵与射流器、次级循环泵与次级射流器之间的管路上设有用于通入双氧水的双氧水支路。
作为对上述技术方案的进一步限定，所述射流器和次级射流器为文丘里射流器，所述增效喷嘴为碳化硅涡流喷嘴。
作为对上述技术方案的进一步限定，所述各催化氧化池的透孔墙上方通过预设在侧壁之间的带有滤孔的滤板安装长柄滤头，长柄滤头的上方铺设承托层，承托层的上方填设催化剂。
作为对上述技术方案的进一步限定，所述承托层包括至少两层填料层，各填料层内填装满足设计要求粒径的鹅卵石。
作为对上述技术方案的进一步限定，所述进水管和出水管处安装有与控制器连接的COD在线检测仪、SS在线监测仪、色度在线监测仪，控制器通过导线电连接臭氧发生器。
作为对上述技术方案的进一步限定，所述封闭处理池安装对应各催化氧化池的顶部开设人孔，封闭处理池对应首级和末级催化氧化池的顶部安装单向进气阀，封闭处理池安装臭氧泄漏报警仪。
作为对上述技术方案的进一步限定，所述透孔墙的材质为S316L不锈钢或钢筋混凝土结构。
作为对上述技术方案的进一步限定，所述尾气破坏装置包括除雾器、高压风机、破坏器和控制单元。
本实用新型一种难降解废水催化氧化的处理系统，利用循环泵将首级催化氧化池内的废水抽上来与臭氧发生器产生的臭氧在射流器中高效混合，进入配水池，配水池内有增效喷嘴，与臭氧高效混合的废水通过增效喷嘴通过池底的布水孔进入催化氧化池，由下向上通过长柄滤头均匀的流向催化剂填料。废水中的污染物在各级催化氧化池被去除。
本实用新型臭氧循环投加分为前后两段，使臭氧与废水在催化氧化池内混合充分。在出水池上端设尾气破坏装置，没有反应的臭氧通过尾气破坏装置吸收处理。
本实用新型还通过双氧水和紫外光协同氧化处理装置的不同波段的紫外光进一步对废水进行协同处理，结合臭氧在催化剂的作用下形成的OH·与有机物的反应速率更高、氧化性更强，几乎可以氧化所有的有机物，如可以氧化臭氧单独氧化无法降解的小分子有机酸、醛等，解决了污水处理技术中污染物较难清理的问题。
发明人 （王海波;谢春雷;李双学;石琳;任亚男;李赟;刘红伟;高全超;侯永爱;刘伟;康新乐;樊扬;）
