申请日 20200427
公开（公告）日 20210126
IPC分类号 C02F1/00; B01F7/04; B01F15/00; B08B9/087
摘要
本实用新型公开了一种工业废水智能处理设备，包括处理箱，所述处理箱的一侧外表面设置有净化筒与配电箱，且配电箱位于净化筒的下端，所述水管位于净化筒的一端外表面，所述水管的外壁设置有阀门，所述水管的一端外表面设置有电机，所述处理箱的前端外表面设置有旋转搅拌机构与可抽取清洁机构，且可抽取清洁机构位于旋转搅拌机构的下端，所述旋转搅拌机构包括连接柱、一号防水轴承、搅拌棍、二号防水轴承与摇把。本实用新型所述的一种工业废水智能处理设备，设有旋转搅拌机构与可抽取清洁机构，可以提高废水处理效率，还可以提高人们清洁效率，操作便捷，使用方便，实用性强，带来更好的使用前景。
权利要求书

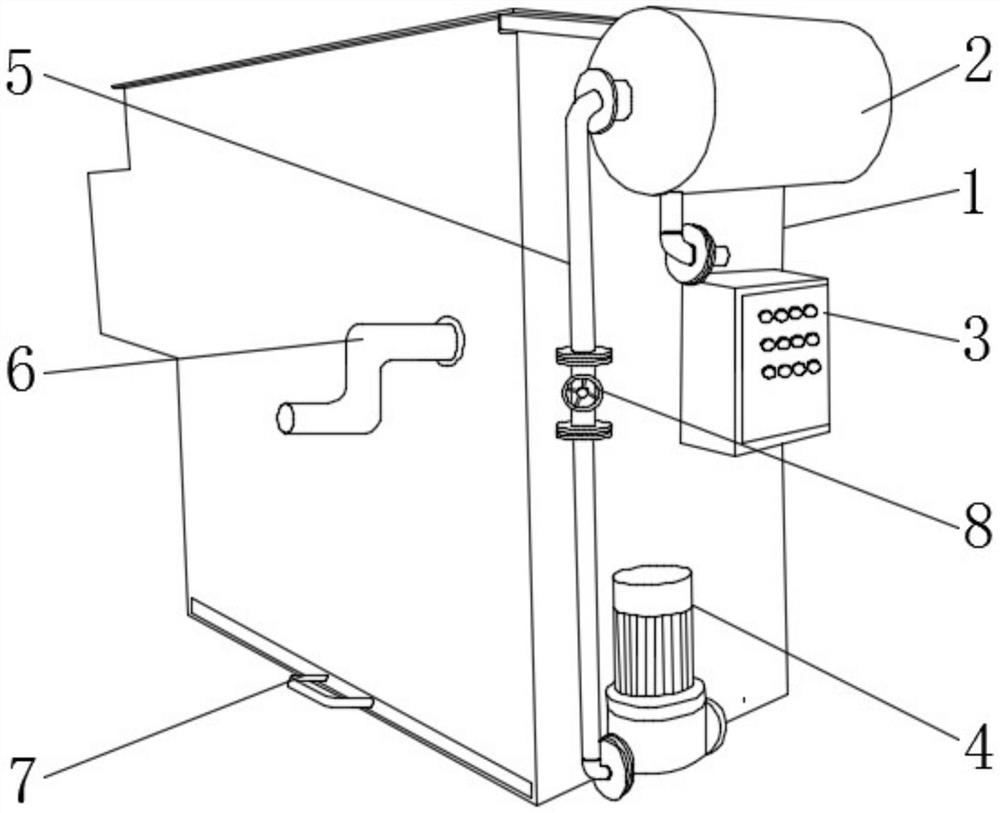

1.一种工业废水智能处理设备，包括处理箱(1)，其特征在于：所述处理箱(1)的一侧外表面设置有净化筒(2)与配电箱(3)，且配电箱(3)位于净化筒(2)的下端，水管(5)位于净化筒(2)的一端外表面，所述水管(5)的外壁设置有阀门(8)，所述水管(5)的一端外表面设置有电机(4)，所述处理箱(1)的前端外表面设置有旋转搅拌机构(6)与可抽取清洁机构(7)，且可抽取清洁机构(7)位于旋转搅拌机构(6)的下端。
2.根据权利要求1所述的一种工业废水智能处理设备，其特征在于：所述旋转搅拌机构(6)包括连接柱(601)、一号防水轴承(602)、搅拌棍(603)、二号防水轴承(604)与摇把(605)，所述一号防水轴承(602)、搅拌棍(603)与二号防水轴承(604)均位于连接柱(601)的外壁，所述搅拌棍(603)位于一号防水轴承(602)的一侧，所述二号防水轴承(604)位于搅拌棍(603)的外侧，所述摇把(605)位于连接柱(601)的一端外表面。
3.根据权利要求2所述的一种工业废水智能处理设备，其特征在于：所述连接柱(601)与一号防水轴承(602)之间设有一号焊接块，所述连接柱(601)的外壁通过一号焊接块与一号防水轴承(602)的内表面固定连接，所述连接柱(601)与摇把(605)之间设有二号焊接块，所述连接柱(601)的一端外表面通过二号焊接块与摇把(605)的一端外表面固定连接。
4.根据权利要求1所述的一种工业废水智能处理设备，其特征在于：所述可抽取清洁机构(7)包括挡板(701)、防水膜(702)、把手(703)、连接杆(704)、固定板(705)与刮刀(706)，所述防水膜(702)位于挡板(701)的前端外表面，所述把手(703)位于挡板(701)的上端外表面，所述连接杆(704)位于挡板(701)的下端外表面，所述固定板(705)位于连接杆(704)的一端外表面，所述刮刀(706)位于固定板(705)的下端外表面。
5.根据权利要求4所述的一种工业废水智能处理设备，其特征在于：所述挡板(701)与防水膜(702)之间设有防水胶，所述挡板(701)的前端外表面通过防水胶与防水膜(702)的一侧外表面固定连接，所述固定板(705)与刮刀(706)之间设有三号焊接块，所述固定板(705)的下端外表面通过三号焊接块与刮刀(706)的上端外表面固定连接。
6.根据权利要求1所述的一种工业废水智能处理设备，其特征在于：所述处理箱(1)与旋转搅拌机构(6)之间设有四号焊接块，所述处理箱(1)的前端外表面通过四号焊接块与旋转搅拌机构(6)的外表面固定连接，所述处理箱(1)与可抽取清洁机构(7)之间滑动连接。
说明书
一种工业废水智能处理设备
技术领域
本实用新型涉及工业废水处理领域，特别涉及一种工业废水智能处理设备。
背景技术
工业废水智能处理设备是将废水进行净化的支撑设备，在工业中，由于满足人们的需求，人们在工作时会产生废水，如果直接将废水排放的话，严重污染环境，也体现出了工业废水智能处理设备的重要性，随着科技的不断发展，人们对于废水智能处理设备的制造工艺要求也越来越高。
现有的废水智能处理设备在使用时存在一定的弊端，首先，在净化时，净化时间较长，不利于人们的使用，还有，在净化后，清理较困难，给人们的使用过程带来了一定的不利影响，为此，我们提出一种工业废水智能处理设备。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种工业废水智能处理设备，具备操作便捷，使用方便与实用性强等优点，可以有效解决背景技术中的问题。
(二)技术方案
为实现上述目的，本实用新型采取的技术方案为：一种工业废水智能处理设备，包括处理箱，所述处理箱的一侧外表面设置有净化筒与配电箱，且配电箱位于净化筒的下端，所述水管位于净化筒的一端外表面，所述水管的外壁设置有阀门，所述水管的一端外表面设置有电机，所述处理箱的前端外表面设置有旋转搅拌机构与可抽取清洁机构，且可抽取清洁机构位于旋转搅拌机构的下端。
优选的，所述旋转搅拌机构包括连接柱、一号防水轴承、搅拌棍、二号防水轴承与摇把，所述一号防水轴承、搅拌棍与二号防水轴承均位于连接柱的外壁，所述搅拌棍位于一号防水轴承的一侧，所述二号防水轴承位于搅拌棍的外侧，所述摇把位于连接柱的一端外表面。
优选的，所述连接柱与一号防水轴承之间设有一号焊接块，所述连接柱的外壁通过一号焊接块与一号防水轴承的内表面固定连接，所述连接柱与摇把之间设有二号焊接块，所述连接柱的一端外表面通过二号焊接块与摇把的一端外表面固定连接。
优选的，所述可抽取清洁机构包括挡板、防水膜、把手、连接杆、固定板与刮刀，所述防水膜位于挡板的前端外表面，所述把手位于挡板的上端外表面，所述连接杆位于挡板的下端外表面，所述固定板位于连接杆的一端外表面，所述刮刀位于固定板的下端外表面。
优选的，所述挡板与防水膜之间设有防水胶，所述挡板的前端外表面通过防水胶与防水膜的一侧外表面固定连接，所述固定板与刮刀之间设有三号焊接块，所述固定板的下端外表面通过三号焊接块与刮刀的上端外表面固定连接。
优选的，所述处理箱与旋转搅拌机构之间设有四号焊接块，所述处理箱的前端外表面通过四号焊接块与旋转搅拌机构的外表面固定连接，所述处理箱与可抽取清洁机构之间滑动连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种工业废水智能处理设备，具备以下有益效果：
1、该工业废水智能处理设备，通过设置的旋转搅拌机构，提高废水处理的效率，将设置的一号防水轴承外表面与处理箱的前端外表面固定连接，设置的二号防水轴承一端外表面与处理箱的一侧内表面固定连接，由于设置的连接柱与设置的一号防水轴承之间固定连接，连接柱与设置的搅拌棍之间固定连接，连接柱与二号防水轴承之间固定连接，所以当转动设置的摇把时，就可以带动搅拌棍的转动，从而可以提高废水的水分子运动，提高废水处理效率，操作便捷，使用方便，实用性强。
2、该工业废水智能处理设备，通过设置的可抽取清洁机构，提高人们清洁效率，握住设置的把手，推动设置的连接杆，使设置的防水膜与处理箱之间滑动连接，当废水处理完，由于设置的挡板与设置的把手之间固定连接，挡板与防水膜之间固定连接，挡板与连接杆之间固定连接，连接杆与设置的固定板之间固定连接，固定板与设置的刮刀之间固定连接，所以当向外拉扯把手时，刮刀可以刮除处理箱底部的杂质，从而可以提高清洁效率，整个废水智能处理设备结构简单，操作方便，使用的效果相对于传统方式更好。
发明人 （赵凯;田晓斐;）
