污水处理除油装置

发布时间:2021-3-19 17:40:39  中国污水处理工程网

申请日20201027

公开(公告)日20210202

IPC分类号C02F9/02; C02F1/40

摘要

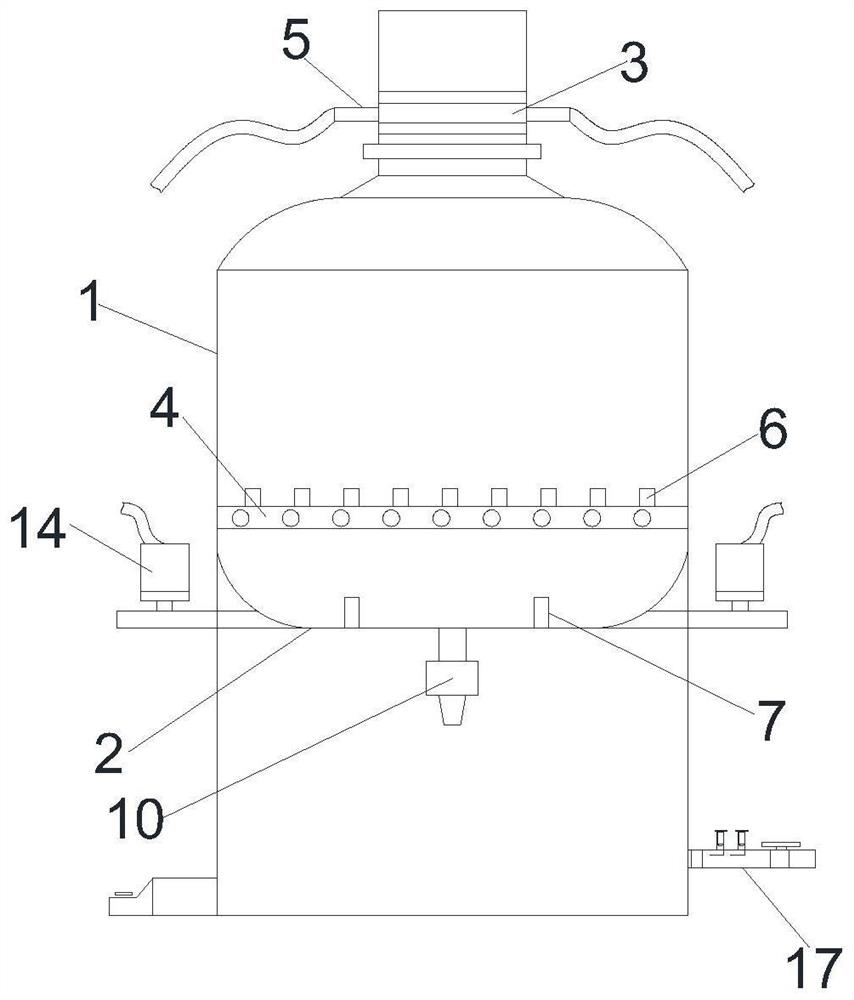

本发明公开了一种用于污水处理的除油装置,包括罐体,所述罐体顶部开设有污水进口,所述罐体内中部设置有分隔板,所述分隔板上方为一级沉淀室,所述分隔板下方为二级沉淀室,所述一级沉淀室内设置有一级沉淀系统,所述二级沉淀室连接有二级除油机构;本发明利用乳化剂使得油水分离,将乳化剂注入搅拌机构,当污水通过搅拌机构是被粗网盘以及细网盘打撒因此和乳化剂混合,混合后落入一级沉淀室,然后鼓泡机构进一步搅拌液体,随后沉淀,此时油和水分离,由于油密度小于水,因此油在上水在下,当出液管出液时下层的水排入二级沉淀室,油不能进入到二级沉淀室,由此实现油水分离,一级沉淀室的油从排油口排出。


权利要求书

1.一种用于污水处理的除油装置,包括罐体,其特征在于:所述罐体顶部开设有污水进口,所述罐体内中部设置有分隔板,所述分隔板上方为一级沉淀室,所述分隔板下方为二级沉淀室,所述一级沉淀室内设置有一级沉淀系统,所述二级沉淀室连接有二级除油机构;

所述一级除油系统包括搅拌机构、鼓泡机构和检测机构,所述搅拌机构设置于所述污水进口处,所述搅拌机构包括粗网盘和细网盘,所述粗网盘和细网盘之间设置有喷头,所述喷头穿过所述罐体壁连接有液体泵,所述液体泵连接有乳化剂储存罐,所述鼓泡机构包括鼓泡环和气泵,所述鼓泡环设置于所述一级沉淀室中下部,所述气泵通过软管穿过所述罐体壁与所述鼓泡环连接,所述检测机构包括多个油水检测器,所述检测器均匀设置于所述分割板上,所述分割板中心朝下设置有出液管道,所述出液管道内设置有电磁阀,所述电磁阀与所述油水检测器电性连接。

所述二级除油机构包括出水管道,所述出水管道与所述二级沉淀室的出水口连接,所述出水管道内设置有增压阀和泄压阀,所述增压阀和泄压阀之间设置有吸油机构,所述吸油机构设置于所述出水管顶部,所述吸油机构包括聚油挡板和排油筒,所述聚油挡板设置出水管道内并朝向所述增压阀,所述排油筒设置于所述出水管道上,并于所述聚油挡板连接。

2.根据权利要求1所述的一种用于污水处理的除油装置,其特征在于:所述一级沉淀室底部两侧开设有排油口,所述排油口上设置有分冲洗气罐,所述气罐,所述气罐与所述气泵连接。

3.根据权利要求2所述的一种用于污水处理的除油装置,其特征在于:所述鼓泡环用于搅拌,所述鼓泡环侧面开设有多个进气孔,所述进去孔均与气泵连接,所述鼓泡环上方设置有多个出气喷嘴。

4.根据权利要求3所述的一种用于污水处理的除油装置,其特征在于:所述二级沉淀室一侧底部设置有排泥出口,所述出水口位于所述二级沉淀室中下部。

5.根据权利要求3所述的一种用于污水处理的除油装置,其特征在于:所述排油筒内壁设置有螺纹,所述排油筒内通过螺纹套设有吸油工具。

6.根据权利要求3所述的一种用于污水处理的除油装置,其特征在于:所述吸油工具包括螺纹连接口和设置于所述螺纹连接口内的吸油棉。

7.根据权利要求3所述的一种用于污水处理的除油装置,其特征在于:所述油水探测器包括壳体,壳体底部设置有传感压片,且壳体中部两侧开设有开口,且顶部中心设置有细孔,所述壳体内中部设置有浮片,所述浮片浮于油而不浮于水。

说明书

一种用于污水处理的除油装置

技术领域

本发明涉及环保领域,特别涉及一种用于污水处理的除油装置。

背景技术

污水处理指的是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。餐饮、石化产生的污水大多都属于油泥水混合废水,油泥水混合废水具有较高的粘性,清理起来十分困难,尤其是水油的分离异常困难,在经历了沉淀沸煮等工序后也难以使得油水分离。

因此有必要提供一种用于污水处理,除油效果良好的装置。

发明内容

本发明的目的在于提供一种用于污水处理的除油装置,以解决上述背景技术中提出的问题。为实现上述目的,本发明提供如下技术方案:一种用于污水处理的除油装置,包括罐体,所述罐体顶部开设有污水进口,所述罐体内中部设置有分隔板,所述分隔板上方为一级沉淀室,所述分隔板下方为二级沉淀室,所述一级沉淀室内设置有一级沉淀系统,所述二级沉淀室连接有二级除油机构;

所述一级除油系统包括搅拌机构、鼓泡机构和检测机构,所述搅拌机构设置于所述污水进口处,所述搅拌机构包括粗网盘和细网盘,所述粗网盘和细网盘之间设置有喷头,所述喷头穿过所述罐体壁连接有液体泵,所述液体泵连接有乳化剂储存罐,所述鼓泡机构包括鼓泡环和气泵,所述鼓泡环设置于所述一级沉淀室中下部,所述气泵通过软管穿过所述罐体壁与所述鼓泡环连接,所述检测机构包括多个油水检测器,所述检测器均匀设置于所述分割板上,所述分割板中心朝下设置有出液管道,所述出液管道内设置有电磁阀,所述电磁阀与所述油水检测器电性连接。

所述二级除油机构包括出水管道,所述出水管道与所述二级沉淀室的出水口连接,所述出水管道内设置有增压阀和泄压阀,所述增压阀和泄压阀之间设置有吸油机构,所述吸油机构设置于所述出水管顶部,所述吸油机构包括聚油挡板和排油筒,所述聚油挡板设置出水管道内并朝向所述增压阀,所述排油筒设置于所述出水管道上,并于所述聚油挡板连接。

优选地,所述一级沉淀室底部两侧开设有排油口,所述排油口上设置有分冲洗气罐,所述气罐,所述气罐与所述气泵连接

优选地,所述鼓泡环用于搅拌,所述鼓泡环侧面开设有多个进气孔,所述进去孔均与气泵连接,所述鼓泡环上方设置有多个出气喷嘴。

优选地,所述二级沉淀室一侧底部设置有排泥出口,所述出水口位于所述二级沉淀室中下部。

优选地,所述排油筒内壁设置有螺纹,所述排油筒内通过螺纹套设有吸油工具。

优选地,所述吸油工具包括螺纹连接口和设置于所述螺纹连接口内的吸油棉。

优选地,所述油水探测器包括壳体,壳体底部设置有传感压片,且壳体中部两侧开设有开口,且顶部中心设置有细孔,所述壳体内中部设置有浮片,所述浮片浮于油而不浮于水。

与现有技术相比,本发明具有的有益效果是:

1、本发明利用乳化剂使得油水分离,将乳化剂注入搅拌机构,当污水通过搅拌机构是被粗网盘以及细网盘打撒因此和乳化剂混合,混合后落入一级沉淀室,然后鼓泡机构进一步搅拌液体,随后沉淀,此时油和水分离,由于油密度小于水,因此油在上水在下,当出液管出液时下层的水排入二级沉淀室,检测机构中的浮片不浮于水因此在与水接触时传感压片被浮片压住,当油进入壳体中,浮片浮起传感器压片松开,因此电磁阀闭合,油不能进入到二级沉淀室,由此实现油水分离,一级沉淀室的油从排油口排出。

2、本发明中二级沉淀室中的水沉淀后,通过出水口进入出水管道,出水管道中的增压阀增大水压,油液油浮于水因此被出水管道顶部的聚油管聚合,也因为水压较大,因此聚合和的油水被挤入排油筒中,然后由吸油棉吸附这些微量的油,保证油水的绝对分离(在此过程中水流速一定缓慢)。(发明人刘健)
