自动连续富营养化水体处理系统

发布时间:2021-3-17 17:15:57  中国污水处理工程网

申请日 20201116

公开(公告)日 20210202

IPC分类号 C02F1/30; H02J7/34; G01D21/02

摘要

本发明公开一种自动连续富营养化水体处理装置,包括进水装置、光催化反应装置、分散式粉末催化剂连续自动循环反应装置、污染物监测与自动控制装置,用于处理水体富营养化污染以及时刻监测水质状况,可在光催化杀藻过程中自动进行光催化剂与含藻污水的分离、再生和循环使用。


权利要求书

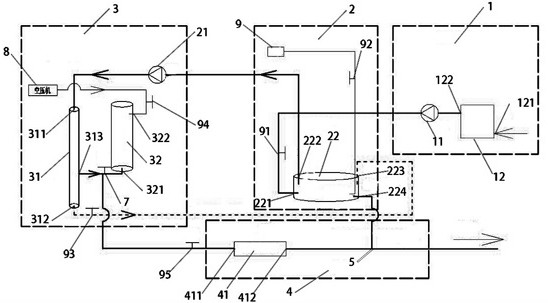

1.一种自动连续富营养化水体处理装置,其特征在于,包括进水装置(1)、光催化反应装置(2)、分散式粉末催化剂连续自动循环反应装置(3)、污染物监测与自动控制装置(4);所述进水装置(1)包括进水泵(11)、设有进水池入口(121)和进水池出口(122)的进水池(12);所述光催化反应装置(2)包括蠕动泵(21),设有反应入口(221)、反应出口(222)、第一回流入口(223)、第二回流入口(224)的光反应池(22),所述光反应池(22)内设有光催化剂;所述分散式粉末催化剂连续自动循环反应装置(3)包括设有反应液入口(311)、浓缩液出口(312)、滤出液出口(313)的纳米孔径无机膜反应柱(31),设有反冲洗入口(321)、反冲洗出口(322)的反冲洗罐(32);所述污染物监测与自动控制装置(4)包括设有滤出液入口(411)、排放水出口(412)的检测池(41),所述检测池(41)内部设有水质传感器(42);其中,所述进水池出口(122)、进水泵(11)、反应入口(221)通过管道依次连通,所述反应出口(222)、蠕动泵(21)、反应液入口(311)通过管道依次连通,所述浓缩液出口(312)与所述第一回流入口(223)通过管道连通,所述排放水出口(412)连接有第一三通阀(5),所述第一三通阀(5)与所述水质传感器(42)通过PLC控制器连接,所述第一三通阀(5)设有排放水入口(51)、不合格回流水出口(52)、合格回流水出口(53),所述排放水入口(51)与所述排放水出口(412)连通,所述不合格回流水出口(52)与所述第二回流入口(224)通过管道连通,所述滤出液出口(313)连接有第二三通阀(7),所述第二三通阀(7)设有滤出液转接入口(71)、滤出液转接第一出口(72)、滤出液转接第二出口(73),所述滤出液转接入口(71)与所述滤出液出口(313)连通,所述滤出液转接第一出口(72)与所述反冲洗入口(321)连通,所述滤出液转接第二出口(73)与所述滤出液入口(411)连通,所述反冲洗出口(322)连接有空气压缩机(8)。

2.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述光催化反应装置(2)还包括与所述光反应池(22)连通的空气泵(9),所述光反应池(22)内设有溶解氧传感器(24),所述溶解氧传感器(24)通过PLC控制器与空气泵(9)的开关连接。

3.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述光反应池(22)连接有照度传感器(25),所述照度传感器(25)连接有LED灯(26),所述照度传感器(25)通过PLC控制器分别与所述LED灯(26)的开关连接,所述LED灯(26)与太阳能锂电池(27)电连接。

4.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述进水池入口(121)的设置高度低于所述进水池出口(122)的设置高度。

5.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述浓缩液出口(312)设置于所述纳米孔径无机膜反应柱(31)的底部,所述滤出液出口(313)设置于所述纳米孔径无机膜反应柱(31)的侧部。

6.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述光反应池(22)内设有液位传感器(28),所述第二回流入口(224)连接有流量控制阀(29),所述液位传感器(28)与流量控制阀(29)通过PLC控制器连接。

7.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述光反应池(22)设有用于透光的石英盖板(30)。

8.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述光催化剂为氧化亚铜/粘土矿物复合物,所述粘土矿物包括蒙脱土、膨润土、累托石、高岭土、伊利石、埃洛石、坡缕石、海泡石、凹凸棒土、蛭石、绿泥石中的一种或多种。

9.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述水质传感器(42)包括总氮传感器、总磷传感器、COD传感器、叶绿素传感器、蓝绿藻传感器、温度传感器、pH传感器、电导率传感器、浊度传感器中的一种或几种。

10.根据权利要求1所述的一种自动连续富营养化水体处理装置,其特征在于,所述进水泵(11)与反应入口(221)之间设有第一阀门(91),所述空气泵(9)与光反应池(22)之间设有第二阀门(92),所述浓缩液出口(312)与所述第一回流入口(223)之间设有第四阀门(93),所述空气压缩机(8)与反冲洗出口(322)之间设有第五阀门(94),所述滤出液转接第二出口(73)与所述滤出液入口(411)之间设有第七阀门(95)。


说明书

一种自动连续富营养化水体处理装置

技术领域

本发明涉及污水处理技术领域,具体涉及一种自动连续富营养化水体处理装置。

背景技术

湖泊水既是地表水的重要组成也是城乡居民生活的饮用水源之一。随着工业化、城市化、农业现代化的快速推进,我国湖泊富营养化的问题日益严重,藻类的大量繁殖,导致水化现象的爆发,严重影响了湖水水质,使一些以湖泊为水源的地区遭遇用水危机,因此,研究解决湖泊水体富营养化的技术成为重点。

目前国内对含藻类湖泊水的处理技术主要有:直接物理除藻方法:主要指机械清除、吸附、曝气和气浮、遮光、过滤、人工打捞等多种方法,这些方法仅仅是简单的将藻与水分离,不能够杀死藻类,也不能抑制藻类生长,效率低;化学除藻方法:目前常用的杀藻剂主要有硫酸铜、高锰酸盐、硫酸铝、高铁酸盐复合药剂、二氧化氯、臭氧等,利用化学方法除藻效果显著,见效快,但同时存在很多问题,一是用化学杀藻剂除藻后藻类尸体留在水中,并不断释放藻毒素;二是化学杀藻剂本身存在毒副作用,造成二次污染,对水体生物影响很大。

现有技术也有开发水体处理装置进行污水处理,如中国专利CN201169556Y公开的移动式污水处理装置实用新型专利,其说明书中公开了一个如货柜般的箱体作为槽体,用隔板将槽 体分隔成污水区和净水区,污水区两侧上端处相对应排列设有多个插掣过滤膜用的容掣槽,过滤膜为一种薄膜生物处理程序的超过滤薄膜膜组,污水经过各过滤膜的层层过滤形成净水,流向净水区,过滤出的沉积物沿污水区底端向槽体外设置的沉积物导出口排出。该移动式污 水处理装置解决了上述因无法移动造的问题。但该装置处理的污水要经过多层过滤才能形成净水,所用的过滤膜极易污染,运行费用较高,增加了污水处理成本,程序比较复杂,同时 过滤出的污染物排出槽体,又形成了新的环境污染。

以上这些传统的除藻技术都存在一定的局限性,因此开发高效、操作简单、除藻效果明显且不会造成二次污染的新装置或新方法是必要的。

发明内容

为解决上述问题,本发明提供一种自动连续富营养化水体处理装置,用于处理水体富营养化污染以及时刻监测水质状况,实现污水的再生循环,处理效率高,适用于不同污染程度的水体的治理。

本发明的解决的技术方案是,一种自动连续富营养化水体处理装置,包括进水装置、光催化反应装置、分散式粉末催化剂连续自动循环反应装置、污染物监测与自动控制装置,所述进水装置包括进水泵、设有进水池入口和进水池出口的进水池,所述光催化反应装置包括蠕动泵、设有反应入口、反应出口、第一回流入口、第二回流入口的光反应池,所述光反应池内设有光催化剂,所述分散式粉末催化剂连续自动循环反应装置包括设有反应液入口、浓缩液出口、滤出液出口的纳米孔径无机膜反应柱、设有反冲洗入口、反冲洗出口的反冲洗罐,所述污染物监测与自动控制装置包括滤出液入口、排放水出口的检测池,所述检测池内部设有水质传感器,其中,所述进水池出口、进水泵、反应入口通过管道依次连通,所述反应出口、蠕动泵、反应液入口通过管道依次连通,所述浓缩液出口与所述第一回流入口通过管道连通,所述排放水出口连接有第一三通阀,所述第一三通阀与所述水质传感器通过PLC控制器连接,所述第一三通阀设有排放水入口、不合格回流水出口、合格回流水出口,所述排放水入口与所述排放水出口连通,所述不合格回流水出口与所述第二回流入口通过管道连通,所述滤出液出口连接有第二三通阀,所述第二三通阀设有滤出液转接入口、滤出液转接第一出口、滤出液转接第二出口,所述滤出液转接入口与所述滤出液出口连通,所述滤出液转接第一出口与所述反冲洗入口连通,所述滤出液转接第二出口与所述滤出液入口连通,所述反冲洗出口连接有空气压缩机。

优选地,所述光催化反应装置还包括与所述光反应池连通的空气泵,所述光反应池内设有溶解氧传感器,所述溶解氧传感器通过PLC控制器与空气泵的开关连接,若氧气及光照不足,反应无法顺利进行,污水处理效果不佳,若氧气及光照过量则会造成不必要的资源浪费,本方案中光反应池设有溶解氧传感器,用于溶解氧检测和补偿,光反应池连通空气泵,溶解氧传感器通过PLC控制器与空气泵的开关连接,利用溶解氧传感器检测光反应池水体中溶解氧的含量,水体中溶解氧不足时,则可在溶解氧传感器的检测下通过PLC控制器控制开启空气泵股入空气进行溶解氧的补偿,水体中溶解氧充足时,可在溶解氧传感器的检测下通过PLC控制器控制关闭空气泵暂停供氧。

优选地,所述光反应池连接有照度传感器,所述照度传感器连接有LED灯,所述照度传感器通过PLC控制器分别与所述LED灯的开关连接,所述LED灯与太阳能锂电池电连接,为了保证光照,本方案光反应池连接有照度传感器,所述照度传感器连接有LED灯,所述照度传感器通过PLC控制器分别与所述LED灯的开关连接,所述LED灯与太阳能锂电池电连接,整个除藻过程若发生在光照充足的白天,由太阳光直接提供光催化所必需的光源,若发生在晚上或阴雨天气,则利用太阳能和风能储能系统储存在锂电池中的电能供电给LED,作为补偿光源。

优选地,所述进水池入口的设置高度低于所述进水池出口的设置高度,污水低进高出,沉淀一些体积较大的悬浮固体物质及重力较大的泥沙。

优选地,所述浓缩液出口设置于所述纳米孔径无机膜反应柱的底部,所述滤出液出口设置于所述纳米孔径无机膜反应柱的侧部,污水大约在光反应池中停留2小时后经蠕动泵排入纳米孔径无机膜反应柱,纳米孔径结构的复合式无机膜相当于反应柱,反应柱内部结构类似蜂窝煤,下部浓缩液出口出含有高浓度催化剂的浓缩液,浓缩液中含有纳米氧化铜,侧部滤出液出口出过滤液,实现固液分离,可在光催化杀藻过程中自动进行光催化剂与含藻污水的分离、再生和循环使用。

优选地,所述光反应池内设有液位传感器,所述第二回流入口连接有流量控制阀,所述液位传感器与流量控制阀通过PLC控制器连接,光反应池中有两处进水,水位上升,当达到一定高度时,光反应装置中的液位传感器能自动反馈控制进水流量大小,保证光反应池中水位高度不变。

优选地,所述光反应池设有用于透光的石英盖板,使得光催化剂充分接触到光照。

优选地,所述光催化剂为氧化亚铜/粘土矿物复合物,所述粘土矿物包括蒙脱土、膨润土、累托石、高岭土、伊利石、埃洛石、坡缕石、海泡石、凹凸棒土、蛭石、绿泥石中的一种或多种,光催化剂分散在污水中,在光照和氧气的环境中激发催化剂实施杀藻。

优选地,所述水质传感器包括总氮传感器、总磷传感器、COD传感器、叶绿素传感器、蓝绿藻传感器、温度传感器、pH传感器、电导率传感器、浊度传感器中的一种或几种。

优选地,所述进水泵与反应入口之间设有第一阀门,所述空气泵与光反应池之间设有第二阀门,所述浓缩液出口与所述第一回流入口之间设有第四阀门,所述空气压缩机与反冲洗出口之间设有第五阀门,所述滤出液转接第二出口与所述滤出液入口之间设有第七阀门,用以手动或电连接开关控制管道的开启与闭合。

通过本装置处理湖泊中污染水的具体过程如下:打开第一阀门及进水泵,将湖泊中的污水自进水池入口引入进水池中,由进水池出口排出并由反应入口进入光反应池内进行光催化反应,为了使光催化反应顺利进行,本方案使用了以光照及氧气为反应条件的氧化亚铜/粘土矿物复合物作为光催化剂处理污水,在藻类生长爆发阶段同时进行光催化除藻,抑制藻类生长爆发同时杀灭藻类,克服了传统技术中以TiO2作为催化剂只能吸收紫外光的缺点,也解决了传统物理方法不能有效杀死藻类,处理效率低等缺点,为了使光催化反应的顺利进行,需要提供适当量的氧气及光照,若氧气及光照不足,反应无法顺利进行,污水处理效果不佳,若氧气及光照过量则会造成不必要的资源浪费,本方案中光反应池设有溶解氧传感器,用于溶解氧检测和补偿,光反应池连通空气泵,溶解氧传感器通过PLC控制器与空气泵的开关连接,利用溶解氧传感器检测光反应池水体中溶解氧的含量,水体中溶解氧不足时,则可在溶解氧传感器的检测下通过PLC控制器控制开启空气泵股入空气进行溶解氧的补偿,水体中溶解氧充足时,可在溶解氧传感器的检测下通过PLC控制器控制关闭空气泵暂停供氧;另一方面,为了保证光照,本方案光反应池连接有照度传感器,所述照度传感器连接有LED灯,所述照度传感器通过PLC控制器分别与所述LED灯的开关连接,所述LED灯与太阳能锂电池电连接,整个除藻过程若发生在光照充足的白天,由太阳光直接提供光催化所必需的光源,若发生在晚上或阴雨天气,则利用太阳能和风能储能系统储存在锂电池中的电能供电给LED,作为补偿光源;光照补偿和溶解氧补偿使得光催化杀藻反应持续稳定的进行,在反应池内通过光催化杀藻处理的污水通过蠕动泵由反应出口流向纳米孔径无机膜反应柱的反应液入口,进入纳米孔径无机膜反应柱进行过滤,纳米孔径结构的复合式无机膜相当于反应柱,反应柱内部结构类似蜂窝煤,下部浓缩液出口出浓缩液,浓缩液中含有纳米氧化铜,侧部滤出液出口出过滤液,实现固液分离,可在光催化杀藻过程中自动进行光催化剂与含藻污水的分离、再生和循环使用,带有纳米氧化铜的浓缩液流入经第一回流入口重新回流至光反应池中,使得纳米氧化铜材料作为光催化剂组分循环利用,并继续处理不达标的浓缩液,过滤液的流向通过第二三通阀分为两个方向,一方面流向反冲洗罐,当需要反冲洗时,打开第五阀门,并使过滤液通过第二三通阀的控制流向反冲洗管,利用空气压缩机挤压反冲洗罐中的水以冲洗纳米孔径无机膜反应柱,以防止纳米孔径无机膜堵塞,不需要反冲洗时,则关闭第五阀门,另一方面流向检测池对水体的水质进行检测,此时需将第二三通阀的控制流向检测池,并打开第七阀门,流向检测池的过滤液经水质传感器检测以判断是否达到排放标准,水质传感器通过PLC控制器与第一三通阀相连,当水质检测达标时,第一三通阀的合格回流水出口打开,不需要经过回流,直接排入湖泊中,当水化现象比较严重的水体,水质不能很快的达标,则第一三通阀的不合格回流水出口开放,过滤液回流至光反应池中,继续进行光催化反应杀藻的净化处理步骤,再如上所述,经纳米孔径无机膜反应柱的处理及水质传感器的检测确定是否达标,如此循环,直至水体达到排放标准,排入至湖泊中。

本发明的有益效果在于:

(1)本发明利用氧化亚铜/粘土矿物复合物为光催化剂,在藻类生长爆发阶段同时进行光催化除藻,抑制藻类生长爆发同时杀灭藻类,并根据该光催化剂的使用条件设置了氧气补偿机制,通过溶解氧传感器及空气泵的配合使用,在缺氧时能自动控制开启空气泵股入空气进行溶解氧的补偿,提供供光催化剂使用的溶解氧,保证本装置在任何条件下持续稳定高效运行,另一方面,克服了传统的以TiO2作为催化剂只能吸收紫外光的缺点,也解决了传统物理方法不能有效杀死藻类,处理效率低等缺点;

(2)本发明采用的是悬浆型光催化反应,采用纳米孔径结构的复合式无机膜进行过滤,可在光催化杀藻过程中自动进行光催化剂与含藻污水的分离、再生和循环使用;

(3)本发明将富营养化水体藻类、氮、磷等污染物一体化处理,对经水质传感器检测达标的水体外排,对不达标的水体经过回流泵回流到光催化反应池中,这一设计能适应受不同污染程度的水体,保证了出水水质,同时能对所处理水体的水质状况实时监测,便于远程操作,减少人工成本,更加智能化;

(4)本发明还设置了光源补偿机制,整个除藻过程若发生在光照充足的白天,由太阳光直接提供光催化所必需的光源,若发生在晚上或阴雨天气,则利用太阳能和风能储能系统储存在锂电池中的电能供电给LED,作为补偿光源,由太阳能和锂电池中的电能为整个装置的运行供电,整个系统能够实现自动控制,能够摆脱实验室的条件,使得该装置的使用场所扩大。 (发明人 陈金毅;黄海军;王小凤;肖妮;陈晨;朱小涵 )
