申请日 20201125
公开（公告）日 20210202
IPC分类号 C02F1/40
摘要
本发明公开一种污水处理用浮渣自动清除装置，包括水槽和支架，所述支架的下端两侧对称固定连接有滑块，所述水槽的顶壁设有与滑块对应的滑槽，所述支架的下端设有固定柱，所述固定柱下端设有底架，所述底架两端竖直设有清理架，所述清理架的底端设置有吸附柱，所述活动块的内壁至所述清理架内插接有吸附管，所述吸附管的上端通过连接件连通有软管，且软管远离吸附管的一端连通有集渣箱，所述集渣箱固定于支架的上端一侧，且软管的管路上设有自吸泵，所述集渣箱底端一侧外壁固定连接有排水口。本发明能够对水槽内的浮渣进行全面清除，同时对浮渣进行收集处理，避免乱排放。
权利要求书
1.一种污水处理用浮渣自动清除装置，包括水槽和支架，其特征在于：所述支架的下端两侧对称固定连接有滑块，所述水槽的顶壁设有与滑块对应的滑槽，所述支架的外壁一侧安装有驱动装置，所述支架的内壁设有活动槽，且活动槽内滑动连接有活动块，所述活动块的外壁一侧通过转轴连接有驱动电机，所述支架的下端设有固定柱，所述固定柱下端设有底架，所述底架两端竖直设有清理架，所述清理架的底端设置有吸附柱，所述活动块的内壁至所述清理架内插接有吸附管，所述吸附管的上端通过连接件连通有软管，且软管远离吸附管的一端连通有集渣箱，所述集渣箱固定于支架的上端一侧，且软管的管路上设有自吸泵，所述集渣箱底端一侧外壁固定连接有排水口。
2.根据权利要求1所述的一种污水处理用浮渣自动清除装置，其特征在于：所述吸附柱为中空的圆柱状结构。
3.根据权利要求1所述的一种污水处理用浮渣自动清除装置，其特征在于：所述排水口的端部靠近所述集渣箱一侧设有滤网。
4.根据权利要求1所述的一种污水处理用浮渣自动清除装置，其特征在于：所述滑块的底部设有若干个滚珠。
5.根据权利要求1所述的一种污水处理用浮渣自动清除装置，其特征在于：所述活动块的外壁两侧对称固定连接有限位块，且活动槽的内壁设有与限位块对应的限位槽。
6.根据权利要求1所述的一种污水处理用浮渣自动清除装置，其特征在于：所述支架的内壁设有与软管对应的槽口。
说明书
一种污水处理用浮渣自动清除装置
技术领域
本发明属于污水处理技术领域，具体涉及一种污水处理用浮渣自动清除装置。
背景技术
随着人民收入的增加和生活水平的提高，流入下水道的各种废水大量增加。这些废水对江河湖川造成极大污染，造成日益严重的社会问题。为了净化这些污废水，污废水处理厂一般都使用很多处理装置来进行处理。
污水处理时，一般需要将污水上漂浮的废弃物过滤清理掉，而一般漂浮物均较大，且质量较轻，与其他沉淀杂质一起过来会增大过滤压力，增加清理难度，因此需要对污水的浮渣进行优选处理。
发明内容
本发明的目的在于提供一种污水处理用浮渣自动清除装置，以解决上述背景技术中提出的问题。

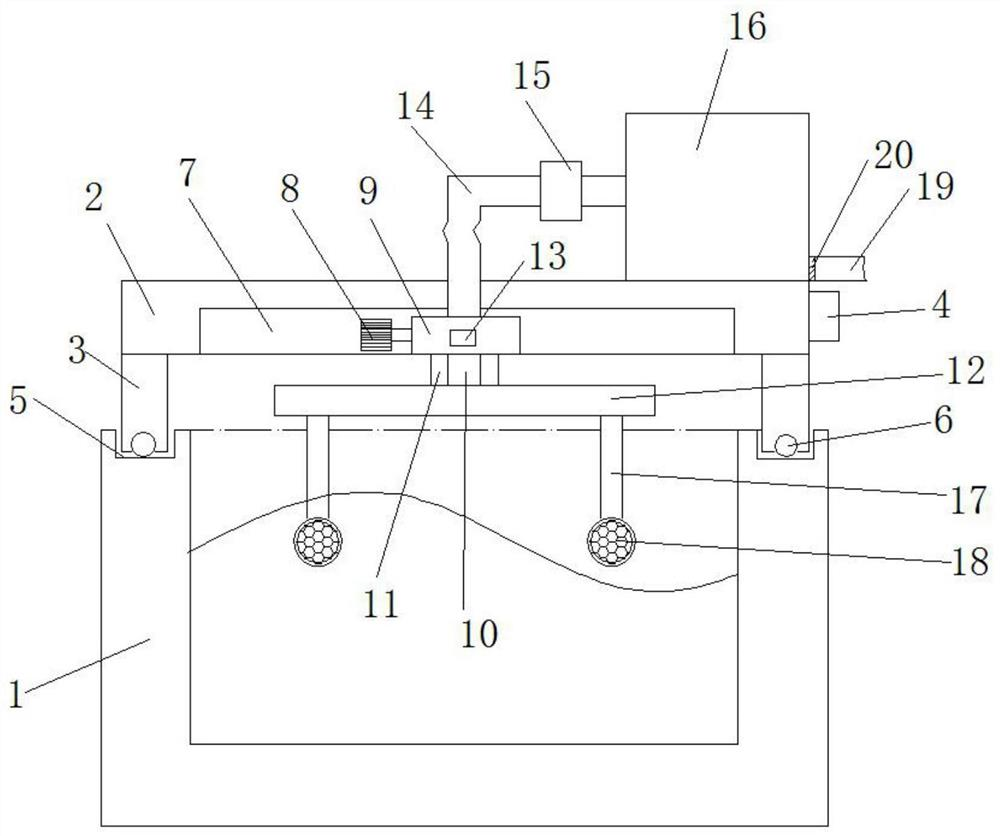

为实现上述目的，本发明提供如下技术方案：一种污水处理用浮渣自动清除装置，包括水槽和支架，所述支架的下端两侧对称固定连接有滑块，所述水槽的顶壁设有与滑块对应的滑槽，所述支架的外壁一侧安装有驱动装置，所述支架的内壁设有活动槽，且活动槽内滑动连接有活动块，所述活动块的外壁一侧通过转轴连接有驱动电机，所述支架的下端设有固定柱，所述固定柱下端设有底架，所述底架两端竖直设有清理架，所述清理架的底端设置有吸附柱，所述活动块的内壁至所述清理架内插接有吸附管，所述吸附管的上端通过连接件连通有软管，且软管远离吸附管的一端连通有集渣箱，所述集渣箱固定于支架的上端一侧，且软管的管路上设有自吸泵，所述集渣箱底端一侧外壁固定连接有排水口。
作为本发明进一步优选的方案，所述吸附柱为中空的圆柱状结构。
作为本发明进一步优选的方案，所述排水口的端部靠近所述集渣箱一侧设有滤网。
作为本发明进一步优选的方案，所述滑块的底部设有若干个滚珠。
作为本发明进一步优选的方案，所述活动块的外壁两侧对称固定连接有限位块，且活动槽的内壁设有与限位块对应的限位槽。
作为本发明进一步优选的方案，所述支架的内壁设有与软管对应的槽口。
本发明的有益效果是：
首先将吸附柱伸入水槽的水面浮渣处，浮渣在自吸泵的作用下，经过吸附管和软管收集至集渣箱内，此时，通过外置控制开关启动驱动电机，驱动电机通过转轴驱动活动块进行水平往返运动，使得吸附柱能够对水槽内的浮渣进行水平清理，同时启动驱动装置，使得支架实现纵向移动，从而能够对浮渣进行全面的清除，除渣效果更好，通过在集渣箱底部一侧壁外设置排水口，排水口一侧的端部设有滤网，使得集渣箱内的浮渣不易排出，仅排出集渣箱内的水。 （发明人：祁志兵 ）
