申请日 20200422
公开（公告）日 20210126
IPC分类号 C07D213/16; C07D213/127
摘要
本实用新型公开的属于废水处理技术领域，具体为一种废水中3，5‑二甲基吡啶回收设备，包括萃取池，所述萃取池的上表面连接有加料口，所述萃取池的底部连接有第一输出管，所述萃取池的内腔设置有过滤膜层，所述过滤膜层位于第一输出管与萃取池的连接处，所述第一输出管的另一端与离心分水器连接，所述离心分水器的出口通过第二输出管与蒸发器连接，所述蒸发器的内部设置有电加热器，所述蒸发器的出口通过第三输出管与精馏塔的进口连接，通过过滤膜层、离心分水器、蒸发器和精馏塔的配合作用，能够将废水中的3，5‑二甲基吡啶回收、浓缩，从而使得3，5‑二甲基吡啶被大量回收利用，使得3，5‑二甲基吡啶利用率增加。
权利要求书
1.一种废水中3，5-二甲基吡啶回收设备，包括萃取池(1)，其特征在于：所述萃取池(1)的上表面连接有加料口(2)，所述萃取池(1)的底部连接有第一输出管(4)，所述萃取池(1)的内腔设置有过滤膜层(3)，所述过滤膜层(3)位于第一输出管(4)与萃取池(1)的连接处，所述第一输出管(4)的另一端与离心分水器(6)连接，所述离心分水器(6)的出口通过第二输出管(7)与蒸发器(8)连接，所述蒸发器(8)的内部设置有电加热器(9)，所述蒸发器(8)的出口通过第三输出管(10)与精馏塔(11)的进口连接，所述第一输出管(4)、第二输出管(7)和第三输出管(10)的管路上均设置有抽吸泵(5)，所述精馏塔(11)的塔底设置有出料管(12)，所述出料管(12)的管路上设置有阀门。
2.根据权利要求1所述的一种废水中3，5-二甲基吡啶回收设备，其特征在于：所述精馏塔(11)的塔顶连接有回流管(13)，所述回流管(13)的另一端与萃取池(1)连通，所述回流管(13)的管路上也设置有抽吸泵(5)。
3.根据权利要求1所述的一种废水中3，5-二甲基吡啶回收设备，其特征在于：所述电加热器(9)为电阻加热器、感应加热器、电弧加热器、电子束加热器、红外线加热器中的一种。
4.根据权利要求1所述的一种废水中3，5-二甲基吡啶回收设备，其特征在于：所述过滤膜层(3)的一端连接在萃取池(1)的内腔底部、另一端连接在萃取池(1)的内腔侧壁，且过滤膜层(3)的边缘处与萃取池(1)的内腔侧壁之间设置有密封条。
说明书
一种废水中3，5-二甲基吡啶回收设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水中3，5-二甲基吡啶回收设备。
背景技术
3，5-二甲基吡啶以甲醛、乙醛、氨为原料制得。用于合成医药、表面活性剂；也可用作反应溶剂。
废水中的3，5-二甲基吡啶需要回收处理，否则对水产生污染。
现有的回收设备对于3，5-二甲基吡啶的回收不够彻底，废水外流后，容易造成水污染。
实用新型内容
本实用新型的目的在于提供一种废水中3，5-二甲基吡啶回收设备，以解决上述背景技术中提出的现有的回收设备对于3，5-二甲基吡啶的回收不够彻底，废水外流后，容易造成水污染的问题。

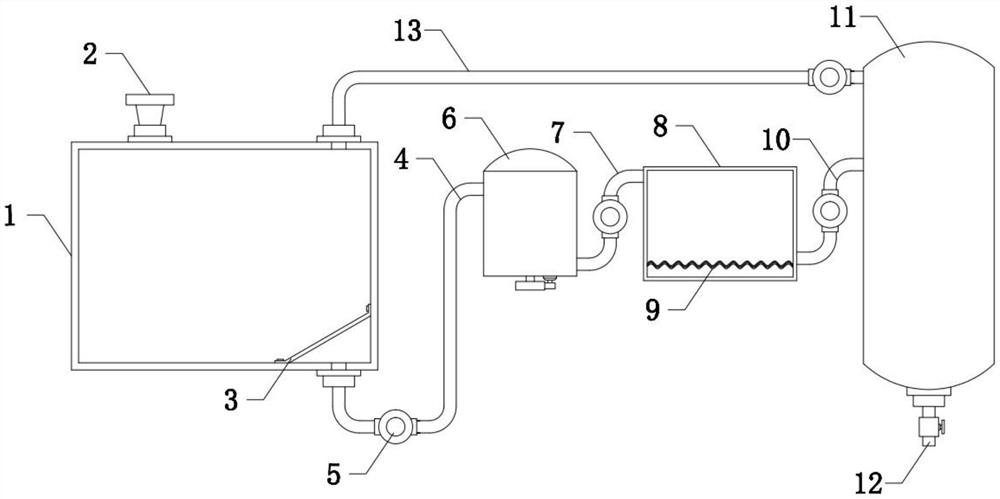

为实现上述目的，本实用新型提供如下技术方案：一种废水中3，5-二甲基吡啶回收设备，包括萃取池，所述萃取池的上表面连接有加料口，所述萃取池的底部连接有第一输出管，所述萃取池的内腔设置有过滤膜层，所述过滤膜层位于第一输出管与萃取池的连接处，所述第一输出管的另一端与离心分水器连接，所述离心分水器的出口通过第二输出管与蒸发器连接，所述蒸发器的内部设置有电加热器，所述蒸发器的出口通过第三输出管与精馏塔的进口连接，所述第一输出管、第二输出管和第三输出管的管路上均设置有抽吸泵，所述精馏塔的塔底设置有出料管，所述出料管的管路上设置有阀门。
优选的，所述精馏塔的塔顶连接有回流管，所述回流管的另一端与萃取池连通，所述回流管的管路上也设置有抽吸泵。
优选的，所述电加热器为电阻加热器、感应加热器、电弧加热器、电子束加热器、红外线加热器中的一种。
优选的，所述过滤膜层的一端连接在萃取池的内腔底部、另一端连接在萃取池的内腔侧壁，且过滤膜层的边缘处与萃取池的内腔侧壁之间设置有密封条。
与现有技术相比，本实用新型的有益效果是：
通过过滤膜层、离心分水器、蒸发器和精馏塔的配合作用，能够将废水中的3，5-二甲基吡啶回收、浓缩，从而使得3，5-二甲基吡啶被大量回收利用，使得3，5-二甲基吡啶利用率增加。
发明人 （李远兵;孙孝敏;夏雨天;）
