申请日 20201016
公开（公告）日 20210126
IPC分类号 C02F9/04; C02F103/20
摘要
本发明公开了一种畜禽养殖高浓度废水处理设备及其处理方法,涉及污水处理的技术领域，包括定位板；外桶体、内桶体，侧平面端都与定位板连接；滤网，竖向的排列于过滤腔内；第二上端盖，设置于内桶体的上端；第一上端盖，设置于外桶体上端；第二下端盖，设置于内桶体的下端；第一下端盖，设置于外桶体的下端；净化罐，设置于定位板上；连管，一端与进水管连接、另一端贯穿第二下端盖与排水管连接；导药管，设置于第二上端盖上；转动杆，上端贯穿净化罐的顶部并与净化罐转动连接；第一挡网，套设于转动杆上伸入净化罐的部分；第二挡网，设置于转动杆的下端；排料结构，设置于净化罐上；本发明具有使用方便、废水处理效果好、灵活度高等优点。
权利要求书
1.一种畜禽养殖高浓度废水处理设备，其特征在于：包括
定位板，竖向摆放；
外桶体、内桶体，均为半球形且圆心重合，侧平面端都与定位板的同一面无缝连接，该内桶体在外桶体内，该外桶体与内桶体之间的空隙形成过滤腔；
滤网，数量若干，竖向的排列于过滤腔内，外圆周壁与外桶体的内壁连接、内圆周壁与内桶体的外壁连接，用于过滤废水中的大颗粒杂质；
第二上端盖，设置于内桶体的上端，与定位板无缝连接；
第一上端盖，设置于外桶体上端，与定位板、第二上端盖外壁无缝连接，该第一上端盖上设置有进料管和进气管；
第二下端盖，设置于内桶体的下端，与定位板无缝连接；
第一下端盖，设置于外桶体的下端，与定位板无缝链接，该第一下端盖与定位板、第二下端盖形成沉淀池；
净化罐，为球状，设置于定位板上，上端设置有进水管、进药管，底部设置有排液管，且排液管上设置有第四电磁阀，该净化罐用于净化过滤后的废水；
连管，一端与进水管连接、另一端贯穿第二下端盖与排水管连接，该排水管远离连管的一端与第一下端盖连接，且排水管上设置有第一电磁阀，该排水管用于将沉淀池内的上清液导出；
导药管，设置于第二上端盖上，用于向进药管内注入絮凝剂；
转动杆，竖向设置于净化罐内，上端贯穿净化罐的顶部并与净化罐转动连接；
第一挡网，套设于转动杆上伸入净化罐的部分，外圆周壁与净化罐的内壁滑动接触，用于阻挡一部分絮凝的杂质下沉；
第二挡网，为半圆球形，设置于转动杆的下端，与净化罐的下端内壁滑动接触，用于阻挡絮凝的杂质从排液管流出；
排料结构，设置于净化罐上，用于将第一挡网和第二挡网上絮凝的杂质清除，
该排料结构，包括
第一连管、第二连管，一端均贯穿净化罐并伸入净化罐内、另一端与净化罐外的通气管连接；
吸管，位于净化罐内且在第一挡网的上方，与第一连管连接，该吸管上设置有若干第一吸孔，该吸管用于清除第一挡网上絮凝的杂质；
吸盘，位于净化罐内且在第二挡网与第一挡网之间，与第二连管连接，该吸盘上设置有若干第二吸孔，该吸盘用于清除第二挡网上絮凝的杂质。
2.根据权利要求1一种畜禽养殖高浓度废水处理设备，其特征在于，该吸盘为圆弧形，该吸盘的圆心与第二挡网的圆心重合，该转动杆贯穿吸盘。
3.根据权利要求2一种畜禽养殖高浓度废水处理设备，其特征在于，该吸盘上正对第二挡网的一面设置有若干搅动杆，该搅动杆用于在第二挡网转动时对絮凝的杂质进行搅动。
4.根据权利要求3一种畜禽养殖高浓度废水处理设备，其特征在于，该转动杆伸出净化罐的一端与减速机的输出轴连接，该减速机上设置有用于给减速机提供动力的伺服电机。
5.根据权利要求1一种畜禽养殖高浓度废水处理设备，其特征在于，该进水管上设置有第二电磁阀，该进药管上设置有第三电磁阀。
6.根据权利要求5一种畜禽养殖高浓度废水处理设备，其特征在于，该第二上端盖上对应进水管的位置设置有气缸，该气缸的输出端设置有竖向的连杆，该连杆的下端与接头管连接，该接头管与连管连接，该接头管用于将连管与进水管中对接。
7.根据权利要求1一种畜禽养殖高浓度废水处理设备，其特征在于，该排水管与第一下端盖的侧壁的上端连接，该第一下端盖的底部设置有排杂管，该排杂管用于将沉淀池内沉淀的杂质排走。
8.根据权利要求1-7中任意一项一种畜禽养殖高浓度废水处理设备，其特征在于，该滤网的外圆周壁设置有第一滑板、内圆周壁设置有第二滑板，该外桶体上对应第一滑板的位置设置有与第一滑板滑动连接的第一滑槽，该内桶体上对应第二滑板的位置设置有与第二滑板滑动连接的第二滑槽。
9.根据权利要求8一种畜禽养殖高浓度废水处理设备，其特征在于，该定位板上设置有两个贯穿定位板的通孔，两个该通孔分别对应过滤腔两侧，该通孔内通过螺栓连接有可拆卸的密封板。
10.一种根据权利要求1所述的畜禽养殖高浓度废水处理设备的处理方法，其特征在于：在使用前分别将两个气泵与进气管、通气管连接，先通过进料管向外桶体和内桶体之间的过滤腔内注入废水，废水经过滤网自上而下依次进行过滤，并且滤网的滤孔直径自上而下逐渐减小，因此每层滤网能够过滤不同颗粒度的杂质，此时的沉淀池内也会浸满废水，然后静置一端时间并关闭进料管，使得废水中的杂质沉淀与沉淀池的底部、以及滤网上，然后再通过进气管向过滤腔中注入空气、与此同时打开第一电磁阀，在气压的作用下，废水就会穿过滤网到达最下端滤网的下方，进入排水管中，并从连管进入净化罐中，而沉淀池底部的沉淀物不会进入排水管中，然后通过导药管向进药管中注入絮凝剂，再通过外力带动转动杆转动，转动杆带动第一挡网和第二挡网转动对废水与絮凝剂进行搅拌，使得絮凝的杂质更快的析出，然后打开第四电磁阀，使得净化后的水从排液管排出，此时第一挡网和第二挡网上都滞留有大量絮凝后的杂质，然后通过通气管吸气，使得吸管上的第一吸孔和吸盘上的第二吸孔将第一挡网、第二挡网上絮凝的杂质吸走，并且在清除絮凝的杂质的同时，第一挡网和第二挡网跟随转动杆持续转动。
说明书

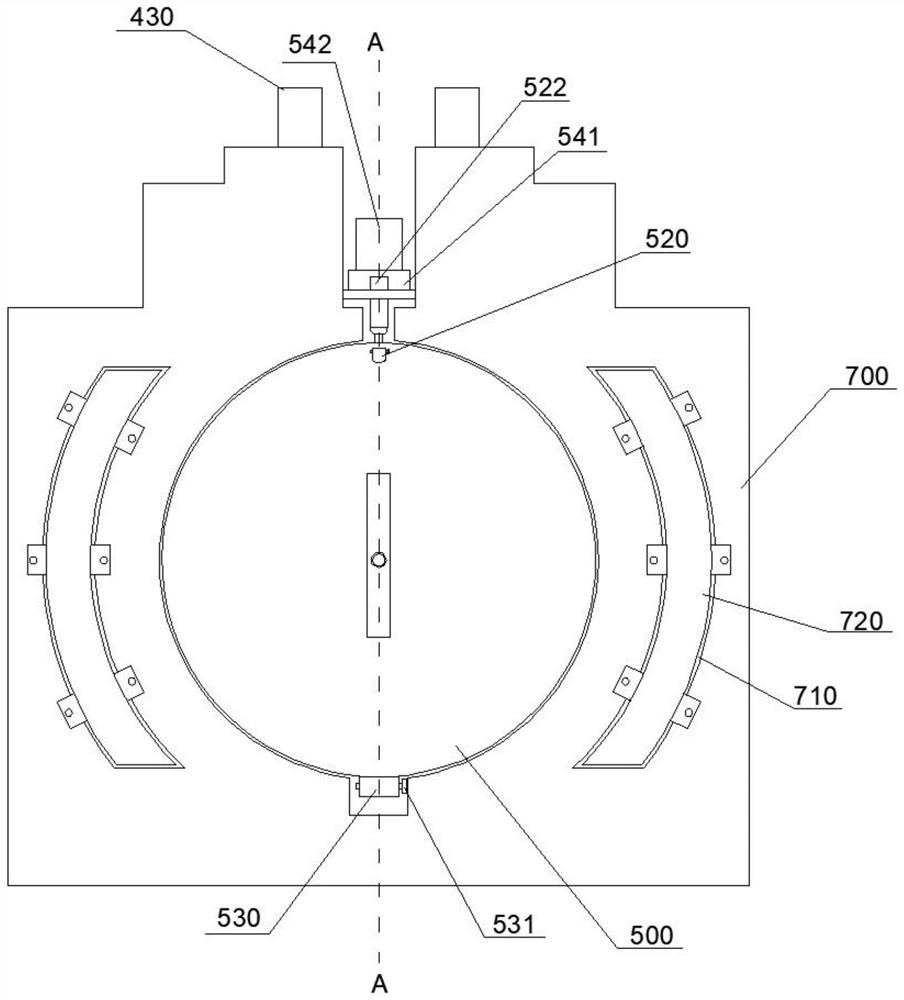

一种畜禽养殖高浓度废水处理设备及其处理方法
技术领域
本发明涉及污水处理的技术领域，特别涉及一种畜禽养殖高浓度废水处理设备及其处理方法。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着社会的发展各行各业都得到了长足的发展，随之而来的是各种污染，其中水体污染最为严重，在养殖行业中会产生大量的废水，大量的饲料、粪便等与水体混合，而现有技术中对于养殖行业的废水主要的助理方式是进行简单的沉淀过滤，这种方式处理效果较差、效率低，因此本申请设置了一种专门用于养殖行业的高浓度废水处理装置。
发明内容
本发明所要解决的技术问题是提供一种畜禽养殖高浓度废水处理设备及其处理方法，以解决背景技术中描述的现有技术中养殖行业废水处理效率低、效果差的问题。
为实现上述目的，本发明提供以下的技术方案：一种畜禽养殖高浓度废水处理设备，包括
定位板，竖向摆放；
外桶体、内桶体，均为半球形且圆心重合，侧平面端都与定位板的同一面无缝连接，该内桶体在外桶体内，该外桶体与内桶体之间的空隙形成过滤腔；
滤网，数量若干，竖向的排列于过滤腔内，外圆周壁与外桶体的内壁连接、内圆周壁与内桶体的外壁连接，用于过滤废水中的大颗粒杂质；
第二上端盖，设置于内桶体的上端，与定位板无缝连接；
第一上端盖，设置于外桶体上端，与定位板、第二上端盖外壁无缝连接，该第一上端盖上设置有进料管和进气管；
第二下端盖，设置于内桶体的下端，与定位板无缝连接；
第一下端盖，设置于外桶体的下端，与定位板无缝链接，该第一下端盖与定位板、第二下端盖形成沉淀池；
净化罐，为球状，设置于定位板上，上端设置有进水管、进药管，底部设置有排液管，且排液管上设置有第四电磁阀，该净化罐用于净化过滤后的废水；
连管，一端与进水管连接、另一端贯穿第二下端盖与排水管连接，该排水管远离连管的一端与第一下端盖连接，且排水管上设置有第一电磁阀，该排水管用于将沉淀池内的上清液导出；
导药管，设置于第二上端盖上，用于向进药管内注入絮凝剂；
转动杆，竖向设置于净化罐内，上端贯穿净化罐的顶部并与净化罐转动连接；
第一挡网，套设于转动杆上伸入净化罐的部分，外圆周壁与净化罐的内壁滑动接触，用于阻挡一部分絮凝的杂质下沉；
第二挡网，为半圆球形，设置于转动杆的下端，与净化罐的下端内壁滑动接触，用于阻挡絮凝的杂质从排液管流出；
排料结构，设置于净化罐上，用于将第一挡网和第二挡网上絮凝的杂质清除，
该排料结构，包括
第一连管、第二连管，一端均贯穿净化罐并伸入净化罐内、另一端与净化罐外的通气管连接；
吸管，位于净化罐内且在第一挡网的上方，与第一连管连接，该吸管上设置有若干第一吸孔，该吸管用于清除第一挡网上絮凝的杂质；
吸盘，位于净化罐内且在第二挡网与第一挡网之间，与第二连管连接，该吸盘上设置有若干第二吸孔，该吸盘用于清除第二挡网上絮凝的杂质。
优选的：该吸盘为圆弧形，该吸盘的圆心与第二挡网的圆心重合，该转动杆贯穿吸盘。
优选的：该吸盘上正对第二挡网的一面设置有若干搅动杆，该搅动杆用于在第二挡网转动时对絮凝的杂质进行搅动。
优选的：该转动杆伸出净化罐的一端与减速机的输出轴连接，该减速机上设置有用于给减速机提供动力的伺服电机。
优选的：该进水管上设置有第二电磁阀，该进药管上设置有第三电磁阀。
优选的：该第二上端盖上对应进水管的位置设置有气缸，该气缸的输出端设置有竖向的连杆，该连杆的下端与接头管连接，该接头管与连管连接，该接头管用于将连管与进水管中对接。
优选的：该排水管与第一下端盖的侧壁的上端连接，该第一下端盖的底部设置有排杂管，该排杂管用于将沉淀池内沉淀的杂质排走。
优选的：该滤网的外圆周壁设置有第一滑板、内圆周壁设置有第二滑板，该外桶体上对应第一滑板的位置设置有与第一滑板滑动连接的第一滑槽，该内桶体上对应第二滑板的位置设置有与第二滑板滑动连接的第二滑槽。
优选的：该定位板上设置有两个贯穿定位板的通孔，两个该通孔分别对应过滤腔两侧，该通孔内通过螺栓连接有可拆卸的密封板。
本发明还提供一种畜禽养殖高浓度废水处理设备的处理方法，在使用前分别将两个气泵与进气管、通气管连接，先通过进料管向外桶体和内桶体之间的过滤腔内注入废水，废水经过滤网自上而下依次进行过滤，并且滤网的滤孔直径自上而下逐渐减小，因此每层滤网能够过滤不同颗粒度的杂质，此时的沉淀池内也会浸满废水，然后静置一端时间并关闭进料管，使得废水中的杂质沉淀与沉淀池的底部、以及滤网上，然后再通过进气管向过滤腔中注入空气、与此同时打开第一电磁阀，在气压的作用下，废水就会穿过滤网到达最下端滤网的下方，进入排水管中，并从连管进入净化罐中，而沉淀池底部的沉淀物不会进入排水管中，然后通过导药管向进药管中注入絮凝剂，再通过外力带动转动杆转动，转动杆带动第一挡网和第二挡网转动对废水与絮凝剂进行搅拌，使得絮凝的杂质更快的析出，然后打开第四电磁阀，使得净化后的水从排液管排出，此时第一挡网和第二挡网上都滞留有大量絮凝后的杂质，然后通过通气管吸气，使得吸管上的第一吸孔和吸盘上的第二吸孔将第一挡网、第二挡网上絮凝的杂质吸走，并且在清除絮凝的杂质的同时，第一挡网和第二挡网跟随转动杆持续转动。
采用以上技术方案的有益效果是：
本申请通过设置的外桶体和内桶体形成过滤腔，通过过滤腔中的滤网对废水进行第一步过滤，通过静置，使得最下端滤网下方的废水能够将一些杂质沉淀至沉淀池，然后通过进气管向过滤腔内注入空气，通过气压将沉淀池上的上清液通过排水管、连管接头管导入净化罐中，再通过导药管、进药管向净化罐中加入絮凝剂，通过转动杆上的第一挡网、第二挡网起到搅拌的作用，同时第一挡网和第二挡网能够对絮凝后的杂质进行过滤，防止杂质跟随净化后的水流出净化罐，再通过外接的气泵与通气管连接，配合第一连管、吸管、第一吸孔、第二连管、吸盘、第二吸孔能够将第一挡网和第二挡网上絮凝的杂质吸走；
其中第一滑板、第一滑槽、第二滑板、第二滑槽、通孔、密封板能够对滤网能够更换，从而及时的清楚滤网上的杂质。
发明人 （吴红娟）
