申请日 20200422
公开（公告）日 20210126
IPC分类号 C02F1/30; C02F101/30
摘要
本实用新型公开的属于废水处理技术领域，具体为一种高COD废水处理用的催化机构，为实现上述目的，本实用新型提供如下技术方案：一种高COD废水处理用的催化机构，包括催化管道和螺栓，所述催化管道的左侧连接有连接管道，所述催化管道的右侧设置有抵压管道，所述催化管道的前后方右侧和连接管道的前后方均设置有上连接接头，所述催化管道的前后方左侧和抵压管道的前后侧均设置有下连接接头，光催化隔板在催化管道中可以起到了光催化的效果，从而降低废水中有机物的含量，有机物的含量降低可以降低废水中的化学需氧量，料蜂窝板可以增大水的相对流程，相当于废水处理时间延长，从而使得废水的处理效果更好。
权利要求书

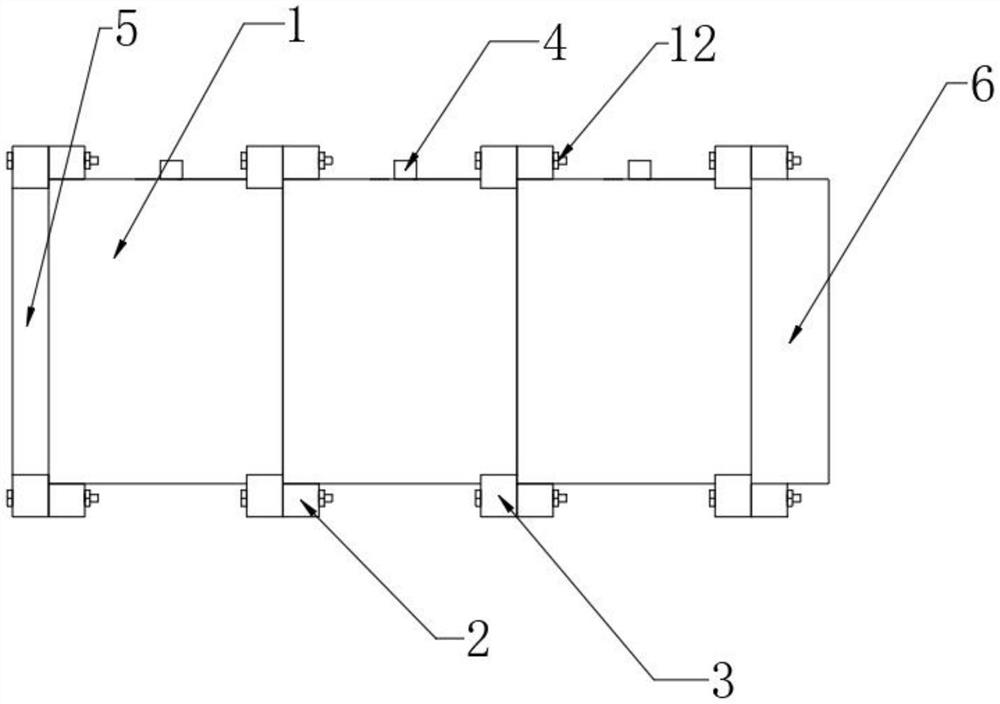

1.一种高COD废水处理用的催化机构，包括催化管道(1)和螺栓(12)，其特征在于：所述催化管道(1)的左侧连接有连接管道(5)，所述催化管道(1)的右侧设置有抵压管道(6)，所述催化管道(1)的前后方右侧和连接管道(5)的前后方均设置有上连接接头(3)，所述催化管道(1)的前后方左侧和抵压管道(6)的前后侧均设置有下连接接头(2)，所述下连接接头(2)和上连接接头(3)之间通过螺栓(12)连接，所述连接管道(5)的前侧设置有一号密封接头(7)，所述一号密封接头(7)的本体上设置有紫外线灯(4)，所述紫外线灯(4)贯穿一号密封接头(7)并插入到催化管道(1)的内腔中，所述催化管道(1)的内腔右侧设置有放置槽，所述放置槽内放置有光催化隔板(9)，所述催化管道(1)的内腔左侧设置有连接槽，所述连接槽内放置有密封垫(10)。
2.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述催化管道(1)的内腔右方前后侧均设置有限位块(11)，两个所述限位块(11)的上侧均与光催化隔板(9)的下侧贴合。
3.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述光催化隔板(9)的外型呈半圆形，所述光催化隔板(9)的直径与催化管道(1)内腔右侧的放置槽直径相同。
4.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述光催化隔板(9)为一种四元材料蜂窝板。
5.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述密封垫(10)的截面呈L型，所述密封垫(10)的长度与催化管道(1)内腔左侧的连接槽高度相同。
6.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述催化管道(1)内腔右侧放置槽的高度与催化管道(1)的内腔左侧连接槽的高度相同，所述光催化隔板(9)的厚度与催化管道(1)内腔右侧放置槽的高度相同。
7.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述紫外线灯(4)的型号为ZW8S15Y。
8.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述催化管道(1)的后侧设置有二号密封接头(8)，所述二号密封接头(8)的大小与一号密封接头(7)相同。
9.根据权利要求1所述的一种高COD废水处理用的催化机构，其特征在于：所述下连接接头(2)和上连接接头(3)在右视图上关于所述催化管道(1)水平方向的直径对称。
说明书
一种高COD废水处理用的催化机构
技术领域
本实用新型涉及废水处理技术领域，具体为一种高COD废水处理用的催化机构。
背景技术
四元材料粒子本身是很稳定的存在，但是它吸收了紫外光的能量以后，就开始变得“兴奋”起来，把自己身上的电子到处乱扔，于是，它抛出的电子和自身空出的“电位”就变成了撕扯有机物大分子的“刀”，而当能量减弱以后，四元材料粒子就需要“歇会”了，它扔出去的电子也全部跑了回来，和空出的电位结合，于是，四元材料粒子在不消耗自己的情况下，将有机物降解了。化学需氧量COD是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少的一个指标。水中的还原性物质有各种有机物、亚硝酸盐、硫化物、亚铁盐等，但主要的是有机物。
现有的COD废水处理方式主要是向废水中添加钙盐并搅拌，使得废水与钙盐发生反应并生成沉淀，然后在对沉淀物进行过滤，从而降低废水中化学需氧量，而处理高COD废水，这种处理方法即需要浪费大量的钙盐，也需要对废水中大量的沉淀物进行处理，这样会增加废水处理成本。
实用新型内容
本实用新型的目的在于提供一种一种高COD废水处理用的催化机构，以解决上述背景技术中提出的需要向高COD废水中加入大量的钙盐的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高COD废水处理用的催化机构，包括催化管道和螺栓，所述催化管道的左侧连接有连接管道，所述催化管道的右侧设置有抵压管道，所述催化管道的前后方右侧和连接管道的前后方均设置有上连接接头，所述催化管道的前后方左侧和抵压管道的前后侧均设置有下连接接头，所述下连接接头和上连接接头之间通过螺栓连接，所述连接管道的前侧设置有一号密封接头，所述一号密封接头的本体上设置有紫外线灯，所述紫外线灯贯穿一号密封接头并插入到催化管道的内腔中，所述催化管道的内腔右侧设置有放置槽，所述放置槽内放置有光催化隔板，所述催化管道的内腔左侧设置有连接槽，所述连接槽内放置有密封垫。
优选的，所述催化管道的内腔右方前后侧均设置有限位块，两个所述限位块的上侧均与光催化隔板的下侧贴合。
优选的，所述光催化隔板的外型呈半圆形，所述光催化隔板的直径与催化管道内腔右侧的放置槽直径相同。
优选的，所述光催化隔板为一种四元材料蜂窝板。
优选的，所述密封垫的截面呈L型，所述密封垫的长度与催化管道内腔左侧的连接槽高度相同。
优选的，所述催化管道内腔右侧放置槽的高度与催化管道的内腔左侧连接槽的高度相同，所述光催化隔板的厚度与催化管道内腔右侧放置槽的高度相同。
优选的，所述紫外线灯的型号为ZW8S15Y。
优选的，所述催化管道的后侧设置有二号密封接头，所述二号密封接头的大小与一号密封接头相同。
优选的，所述下连接接头和上连接接头在右视图上关于所述催化管道水平方向的直径对称。
与现有技术相比，本实用新型的有益效果是：
1)光催化隔板为一种四元材料蜂窝板，光催化隔板在催化管道中可以起到了光催化的效果，从而降低废水中有机物的含量，有机物的含量降低可以降低废水中的化学需氧量，料蜂窝板可以增大水的相对流程，相当于废水处理时间延长，从而使得废水的处理效果更好；
2)通过下连接接头和上连接接头连接，可以将多个催化管道串联使用，从而使得光催化隔板能更加充分的除掉催化管道中的废水中的有机物含量，下连接接头和上连接接头的对称，使得催化管道在连接时必须旋转180°才能与上一个催化管道，催化管道旋转180°，带动催化管道中的光催化隔板也旋转了180°，这样可以使催化管道中的水流出口变的上下交错，从而降低催化管道中的废水流速。
发明人 （李远兵;刘乐;赵文华;）
