申请日 20200528
公开（公告）日 20210126
IPC分类号 G01N1/14
摘要
本实用新型公开了一种化工废水化学需氧量检测用收集结构，涉及化工废水检测相关技术领域。本实用新型包括安装板，安装板的左侧设置有收集筒，收集筒的上方设置有气缸，收集筒的前后方均设置有安装架，安装架的上下侧均固定有连接板，连接板与安装板之间固定有连接杆，收集筒的内部设置有密封塞，安装架下方的安装架左侧均固定有支撑块，支撑块与支撑块之间设置有放置板，放置板的上端相对应收集筒的位置处开设有凹槽，收集筒与气缸之间固定有安装杆,收集筒的下侧固定有收集管。本实用新型通过设置气缸、收集筒、支撑块、放置板和凹槽，解决了现有的化工废水化学需氧量检测用收集结构中不便于对废水进行收集以及不便于清理的问题。
权利要求书

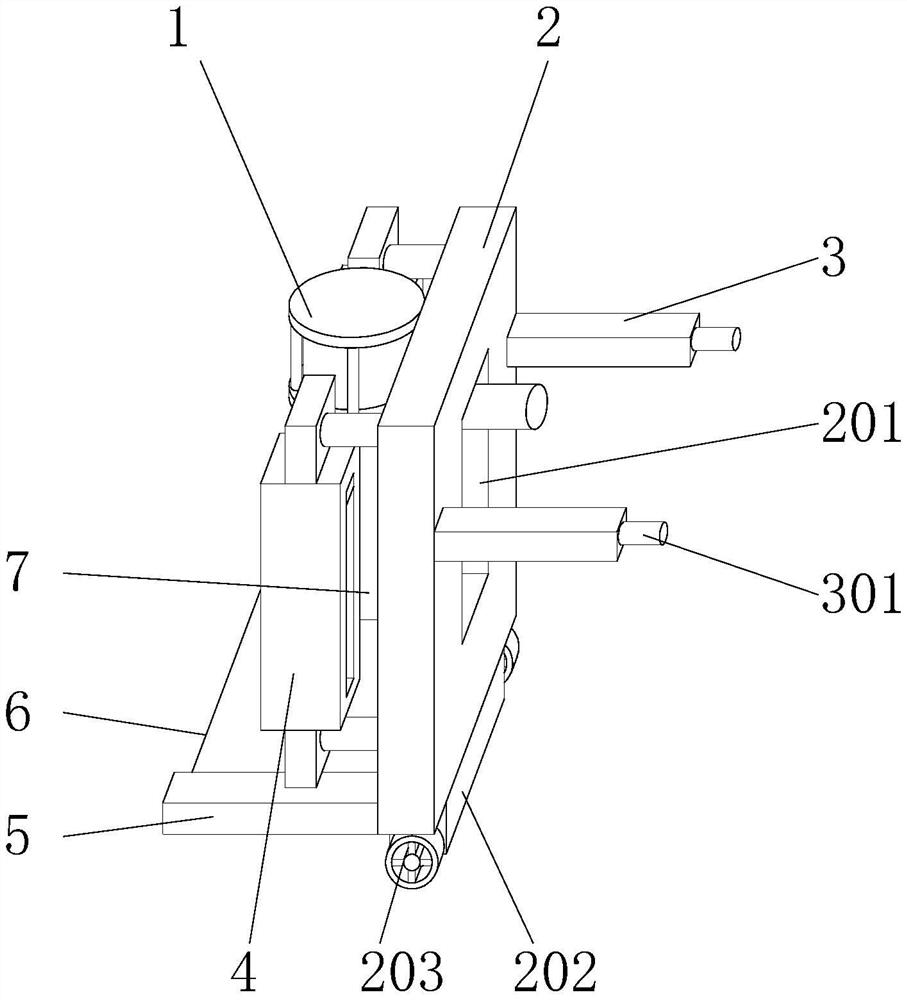

1.一种化工废水化学需氧量检测用收集结构，包括安装板(2)，其特征在于：所述安装板(2)的左侧设置有收集筒(7)，所述收集筒(7)的上方设置有气缸(1)，所述收集筒(7)的前后方均设置有安装架(4)，所述安装架(4)的上下侧均固定有连接板(406)，所述连接板(406)与安装板(2)之间固定有连接杆(403)，所述收集筒(7)的内部设置有密封塞(102)，所述密封塞(102)的上端固定在气缸(1)的活塞端，所述安装架(4)下方的安装架(4)左侧均固定有支撑块(5)，所述支撑块(5)与支撑块(5)之间设置有放置板(6)，所述放置板(6)的上端相对应收集筒(7)的位置处开设有凹槽(601)，所述收集筒(7)与气缸(1)之间固定有安装杆(101)，所述收集筒(7)的下侧固定有收集管(704)。
2.根据权利要求1所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述安装板(2)的中部开设有调节口(201)，所述调节口(201)的内部设置有调节杆(703)，所述调节杆(703)的左端固定在收集筒(7)上。
3.根据权利要求1所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述安装板(2)的下端固定有安装块(202)，所述安装块(202)的前后侧均活动固定有滚轮(203)。
4.根据权利要求1所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述放置板(6)的前后侧均固定有放置块(602)，所述支撑块(5)的一端相对应放置块(602)的位置处均开设有放置口(501)，所述放置块(602)的一端均设置在相对应的放置口(501)内。
5.根据权利要求1所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述安装架(4)的一端相对应收集筒(7)的位置处均开设有移动口(401)，所述收集筒(7)上下端的前后侧均固定有移动块(705)，所述移动块(705)的一端设置在相对应的移动口(401)内。
6.根据权利要求5所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述移动块(705)的左右侧均固定有活动块(701)，且活动块(701)的中部均开设有活动孔(702)，所述移动口(401)的左右端相对应活动块(701)的位置处均开设有活动口(404)，所述活动块(701)的一侧设置在相对应的活动口(404)内。
7.根据权利要求6所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述活动孔(702)的内部均设置有活动杆(405)，所述活动杆(405)的上下端固定在活动口(404)的侧壁上，所述活动杆(405)外侧的活动口(404)底部均固定有复位弹簧(402)。
8.根据权利要求1所述的一种化工废水化学需氧量检测用收集结构，其特征在于，所述安装板(2)的右端调节口(201)前后方均固定有推杆(3)，所述推杆(3)的右侧均固定有握杆(301)。
说明书
一种化工废水化学需氧量检测用收集结构
技术领域
本实用新型属于化工废水检测相关技术领域，特别是涉及一种化工废水化学需氧量检测用收集结构。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水，化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，因此在对化工废水处理时需要对废水进行检测，同时检测废水时，需要用到收集设备对废水进行收集工作，目前，现有的化工废水化学需氧量检测用收集结构中不便于对废水进行收集，会影响到废水化学需氧量的检测效率以及由于在收集废水后，会出现废水滴落的情况，进而造成不便于清理等不足，因此有必要对现有技术进行改进，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种化工废水化学需氧量检测用收集结构，通过设置气缸、收集筒、支撑块、放置板和凹槽，解决了现有的化工废水化学需氧量检测用收集结构中不便于对废水进行收集以及不便于清理的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种化工废水化学需氧量检测用收集结构，包括安装板，所述安装板的左侧设置有收集筒，所述收集筒的上方设置有气缸，所述收集筒的前后方均设置有安装架，所述安装架的上下侧均固定有连接板，所述连接板与安装板之间固定有连接杆，将连接杆焊接在安装架与连接板上，进而使得安装架与安装板安装固定，所述收集筒的内部设置有密封塞，所述密封塞的上端固定在气缸的活塞端，所述安装架下方的安装架左侧均固定有支撑块，当不需要移动装置时，会使得支撑块与地面接触，进而使得支撑块对安装板起到支撑的作用，有效的防止装置的倒塌，所述支撑块与支撑块之间设置有放置板，所述放置板的上端相对应收集筒的位置处开设有凹槽，通过凹槽对收集筒上滴落的废水进行收集，所述收集筒与气缸之间固定有安装杆,通过安装杆将气缸与收集筒安装固定在一起，所述收集筒的下侧固定有收集管。
进一步地，所述安装板的中部开设有调节口，所述调节口的内部设置有调节杆，所述调节杆的左端固定在收集筒上。
进一步地，所述安装板的下端固定有安装块，所述安装块的前后侧均活动固定有滚轮。
进一步地，所述放置板的前后侧均固定有放置块，所述支撑块的一端相对应放置块的位置处均开设有放置口，所述放置块的一端均设置在相对应的放置口内。
进一步地，所述安装架的一端相对应收集筒的位置处均开设有移动口，所述收集筒上下端的前后侧均固定有移动块，所述移动块的一端设置在相对应的移动口内。
进一步地，所述移动块的左右侧均固定有活动块，且活动块的中部均开设有活动孔，所述移动口的左右端相对应活动块的位置处均开设有活动口，所述活动块的一侧设置在相对应的活动口内。
进一步地，所述活动孔的内部均设置有活动杆，所述活动杆的上下端固定在活动口的侧壁上，所述活动杆外侧的活动口底部均固定有复位弹簧，
进一步地，所述安装板的右端调节口前后方均固定有推杆，所述推杆的右侧均固定有握杆。
本实用新型具有以下有益效果：
1、本实用新型通过设置气缸和收集筒，当需要快速的收集化工废水时，将收集筒下端的收集管放入到化工废水池内，同时将装置接上外部电源，通过气缸的回缩，进而使得气缸带动密封塞在收集筒内向上移动，进而使得收集筒内的气压低于外部气压，从而使得化工废水池中的废水被挤压进收集筒内，从而达到便于收集化工废水的作用。
2、本实用新型通过设置支撑块、放置板和凹槽，由于收集化工废水后，再通过移动装置，装置上的废水会滴落到行驶路面上，进而造成路面的损伤，因此将放置板上的放置块对转支撑块上的放置口，同时将放置块移动到放置口内，从而使得放置板安装固定在支撑块与支撑块之间的位置，进而使得放置板移动到收集筒的正下方，从而使得凹槽移动到收集筒的正下方，进而收集筒内滴落处的化工废水会滴落到凹槽内，通过凹槽进行收集，从而方便统一处理。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
发明人 （杨亚红;刘寿德;吉国文;赵雄武;孔令俊;）
