申请日 20200902
公开（公告）日 20210126
IPC分类号 C02F1/00
摘要
本发明公开了一种化工废水的处理装置及其使用方法，包括壳体，所述壳体内壁的顶部开设有操作口，所述壳体顶部对应操作口的位置设置有与其配合使用的箱盖，所述壳体的内壁上固定连接有固定框，所述固定框的内壁上固定连接有过滤网，所述壳体的内壁且位于固定框的顶部固定连接有下料环，所述下料环的底部与固定框的顶部固定连接。本发明通过挡板、密封环、限位板、竖板、限位杆、移动板、限位弹簧、密封垫、横板、固定板、滑轨、滑块、第一转轴、连接块、第二转轴、活动板、销轴和连接杆的相互配合，使化工废水处理装置便于清除碎渣，碎渣清除过程省时省力，极大的减轻了工作人员的工作负担，给工作人员带来极大的便利。
权利要求书

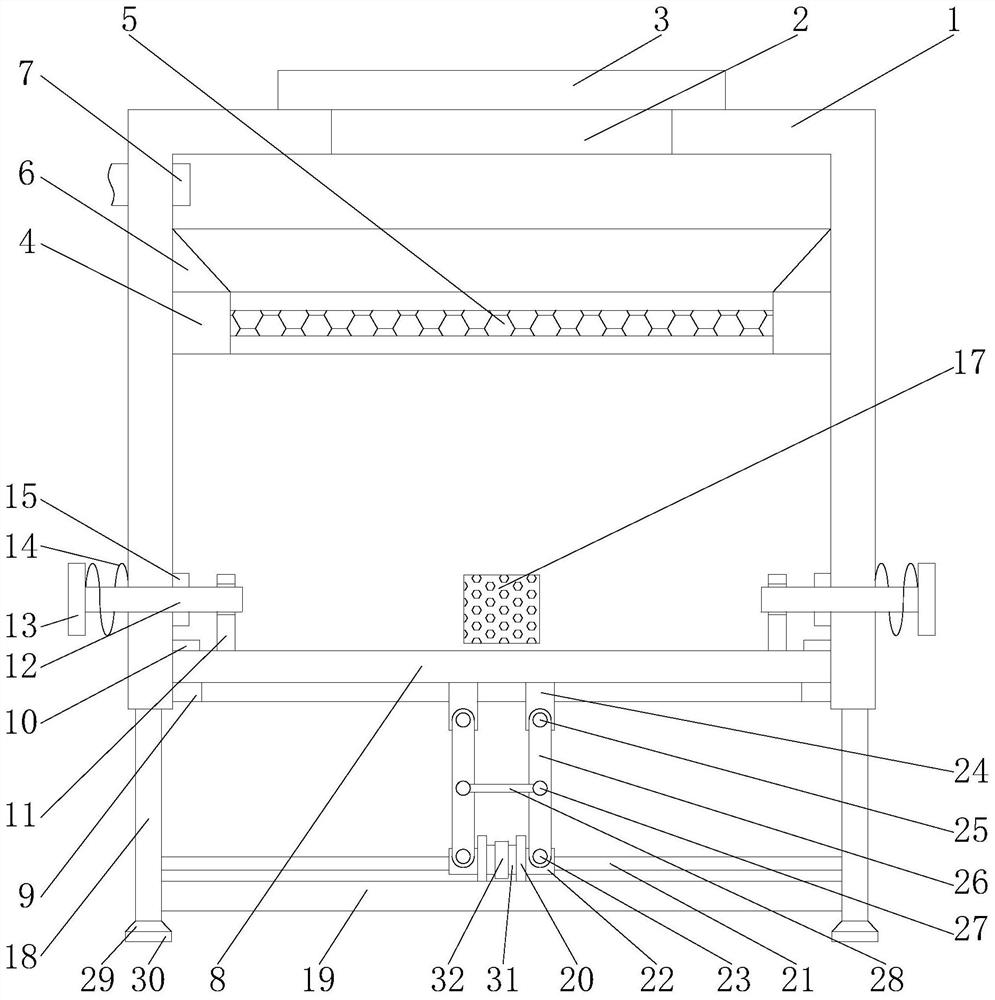

1.一种化工废水的处理装置，其特征在于：包括壳体(1)，所述壳体(1)内壁的顶部开设有操作口(2)，所述壳体(1)顶部对应操作口(2)的位置设置有与其配合使用的箱盖(3)，所述壳体(1)的内壁上固定连接有固定框(4)，所述固定框(4)的内壁上固定连接有过滤网(5)，所述壳体(1)的内壁且位于固定框(4)的顶部固定连接有下料环(6)，所述下料环(6)的底部与固定框(4)的顶部固定连接，所述壳体(1)内壁左侧且位于下料环(6)的上方固定连接有进水管(7)，所述进水管(7)的左端贯穿壳体(1)且延伸至其外部，所述壳体(1)的内壁上活动连接有挡板(8)，所述挡板(8)的底部固定连接有密封环(9)，所述密封环(9)的表面与壳体(1)的内壁相互接触，所述壳体(1)内壁的左右两侧且位于挡板(8)的顶部均固定连接有限位板(10)，所述限位板(10)的底部与挡板(8)的顶部相互接触，所述挡板(8)顶部的左右两侧均固定连接有竖板(11)，所述壳体(1)的左右两侧且对应竖板(11)的位置均活动连接有限位杆(12)，所述限位杆(12)远离竖板(11)的一端固定连接有移动板(13)，所述限位杆(12)远离移动板(13)的一端依次贯穿壳体(1)和竖板(11)且延伸至竖板(11)的外部，所述限位杆(12)的表面且位于壳体(1)与移动板(13)之间的位置套接有限位弹簧(14)，所述限位弹簧(14)远离壳体(1)的一端与移动板(13)固定连接，所述限位弹簧(14)远离移动板(13)的一端与壳体(1)固定连接，所述壳体(1)内壁的左右两侧且对应限位杆(12)的位置均固定连接有密封垫(15)，所述壳体(1)内壁后侧的底部固定连接有与其相互连通的出水管(16)，所述出水管(16)的后端贯穿壳体(1)且延伸至其外部，所述壳体(1)内壁的后侧且对应出水管(16)的位置固定连接有过滤板(17)，所述壳体(1)底部的左右两侧均固定连接有支撑板(18)，两个支撑板(18)之间通过横板(19)固定连接，所述横板(19)的顶部对称设置有两个有固定板(20)，所述固定板(20)靠近支撑板(18)的一侧固定连接有滑轨(21)，所述滑轨(21)远离固定板(20)的一侧与支撑板(18)固定连接，所述滑轨(21)的表面滑动连接有滑块(22)，所述滑块(22)远离支撑板(18)的一侧与固定板(20)相互接触，所述滑块(22)的正面固定连接有第一转轴(23)，所述挡板(8)底部对应滑块(22)的位置固定连接有连接块(24)，所述连接块(24)的正面固定连接有第二转轴(25)，所述第一转轴(23)与第二转轴(25)之间通过活动板(26)活动连接，所述活动板(26)前侧的中点处活动连接有销轴(27)，两个销轴(27)之间通过连接杆(28)固定连接，所述销轴(27)的后端贯穿活动板(26)且延伸至其外部。
2.根据权利要求1所述的一种化工废水的处理装置，其特征在于：所述支撑板(18)的底部固定连接有搁置块(29)，所述搁置块(29)的底部固定连接有减震垫(30)。
3.根据权利要求1所述的一种化工废水的处理装置，其特征在于：所述固定板(20)远离支撑板(18)的一侧固定连接有加固块(31)，两个加固块(31)之间通过中间块(32)固定连接。
4.根据权利要求1所述的一种化工废水的处理装置，其特征在于：所述活动板(26)后侧且位于销轴(27)的下方固定连接有固定杆(33)，所述固定杆(33)的表面活动连接有把手(34)。
5.根据权利要求1所述的一种化工废水的处理装置的使用方法，包括以下步骤：
S1废水处理装置对废水进行处理：取下箱盖(3)，通过操作口(2)向壳体(1)内注入废水处理剂，工作人员将废水从进水管(7)通入壳体(1)当中，废水先经过过滤网(5)过滤，将较大的杂物过滤下来，之后，废水会在过滤网(5)与挡板(8)之间的位置受到处理剂的处理，废水处理结束后，工作人员通过出水管(16)将处理好的废水排出壳体(1)；
S2清除碎渣：工作人员使两个移动板(13)向两侧运动，移动板(13)带动限位杆(12)运动，限位杆(12)从竖板(11)中脱离，向前侧拉动连接杆(28)，将销轴(27)拆卸下来，由于滑块(22)可以在滑轨(21)的表面滑动，工作人员向两侧拉动两个活动板(26)，活动板(26)运动，挡板(8)会向下运动，最终挡板(8)会从壳体(1)的内部运动到外部，之后，工作人员将挡板(8)上面的碎渣清除，由于整个挡板(8)运动到了壳体(1)的外部，从而方便工作人员清除碎渣；
S3完成废水处理装置的复原：工作人员使两个移动板(13)向两侧运动，移动板(13)带动限位杆(12)运动，推动活动板(26)，使两个活动板(26)向相互靠近的方向运动，使活动板(26)恢复到正视图的结构剖面所示的状态，活动板(26)通过第二转轴(25)向上顶动连接块(24)，连接块(24)带动挡板(8)向上运动，挡板(8)运动到壳体(1)的内部，挡板(8)的顶部与限位板(10)的底部相互接触，通过连接杆(28)将销轴(27)插入活动板(26)中，当挡板(8)的顶部与限位板(10)的底部相互接触时，竖板(11)上面开设的通口会对准限位杆(12)，此时，工作人员松开移动板(13)，限位弹簧(14)通过移动板(13)带动限位杆(12)运动，限位杆(12)贯穿竖板(11)且延伸至其外部，通过上述步骤，完成了废水处理装置的复原。
说明书
一种化工废水的处理装置及其使用方法
技术领域
本发明涉及化工废水处理技术领域，具体为一种化工废水的处理装置及其使用方法。
背景技术
化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，污水处理装置，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，在进行化工废水处理的过程中，常见的化工废水处理装置不便于清除碎渣，废水处理结束后，废水处理装置内部的碎渣需要清除，工作人员往往需要花费较多的时间及精力去清除废水处理装置内部残留的碎渣，整个清除过程费时费力，极大地增加了工作人员的工作负担，给工作人员带来极大的不便。
如(中国)申请号201410473920.5的一种含镍废水处理装置及其处理方法，包括含镍废水存储输入装置、含镍废水PH调配槽、泵浦系统、电解装置和控制装置，还包括污水循环处理装置，本发明还公开了所述含镍废水处理装置所对应的处理方法，本发明把化学镍废液和含镍污水浓缩液加入到含镍废水PH调节槽中混合，将PH值调节至6-7；将PH值调配好后的废水通入电解槽中在65-75℃进行电解，回收得到单质镍，电解后废水的镍排放浓度在0.02g/L以下，回收率在97％以上；电解后废水再经反渗透树脂交换处理后，处理污水可直接排放或循环使用。本发明有效的提高了镍废水处理的经济效益，但是，通过上述设计的方法，依然没有使废水处理装置便于清除碎渣。
发明内容
本发明的目的在于提供一种化工废水的处理装置及其使用方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种化工废水的处理装置，包括壳体，所述壳体内壁的顶部开设有操作口，所述壳体顶部对应操作口的位置设置有与其配合使用的箱盖，所述壳体的内壁上固定连接有固定框，所述固定框的内壁上固定连接有过滤网，所述壳体的内壁且位于固定框的顶部固定连接有下料环，所述下料环的底部与固定框的顶部固定连接，所述壳体内壁左侧且位于下料环的上方固定连接有进水管，所述进水管的左端贯穿壳体且延伸至其外部，所述壳体的内壁上活动连接有挡板，所述挡板的底部固定连接有密封环，所述密封环的表面与壳体的内壁相互接触，所述壳体内壁的左右两侧且位于挡板的顶部均固定连接有限位板，所述限位板的底部与挡板的顶部相互接触，所述挡板顶部的左右两侧均固定连接有竖板，所述壳体的左右两侧且对应竖板的位置均活动连接有限位杆，所述限位杆远离竖板的一端固定连接有移动板，所述限位杆远离移动板的一端依次贯穿壳体和竖板且延伸至竖板的外部，所述限位杆的表面且位于壳体与移动板之间的位置套接有限位弹簧，所述限位弹簧远离壳体的一端与移动板固定连接，所述限位弹簧远离移动板的一端与壳体固定连接，所述壳体内壁的左右两侧且对应限位杆的位置均固定连接有密封垫，所述壳体内壁后侧的底部固定连接有与其相互连通的出水管，所述出水管的后端贯穿壳体且延伸至其外部，所述壳体内壁的后侧且对应出水管的位置固定连接有过滤板，所述壳体底部的左右两侧均固定连接有支撑板，两个支撑板之间通过横板固定连接，所述横板的顶部对称设置有两个有固定板，所述固定板靠近支撑板的一侧固定连接有滑轨，所述滑轨远离固定板的一侧与支撑板固定连接，所述滑轨的表面滑动连接有滑块，所述滑块远离支撑板的一侧与固定板相互接触，所述滑块的正面固定连接有第一转轴，所述挡板底部对应滑块的位置固定连接有连接块，所述连接块的正面固定连接有第二转轴，所述第一转轴与第二转轴之间通过活动板活动连接，所述活动板前侧的中点处活动连接有销轴，两个销轴之间通过连接杆固定连接，所述销轴的后端贯穿活动板且延伸至其外部。
优选的，所述支撑板的底部固定连接有搁置块，所述搁置块的底部固定连接有减震垫。
优选的，所述固定板远离支撑板的一侧固定连接有加固块，两个加固块之间通过中间块固定连接。
优选的，所述活动板后侧且位于销轴的下方固定连接有固定杆，所述固定杆的表面活动连接有把手。
一种化工废水的处理装置的使用方法，包括以下步骤：
S1废水处理装置对废水进行处理：取下箱盖，通过操作口向壳体内注入废水处理剂，工作人员将废水从进水管通入壳体当中，废水先经过过滤网过滤，将较大的杂物过滤下来，之后，废水会在过滤网与挡板之间的位置受到处理剂的处理，废水处理结束后，工作人员通过出水管将处理好的废水排出壳体；
S2清除碎渣：工作人员使两个移动板向两侧运动，移动板带动限位杆运动，限位杆从竖板中脱离，向前侧拉动连接杆，将销轴拆卸下来，由于滑块可以在滑轨的表面滑动，工作人员向两侧拉动两个活动板，活动板运动，挡板会向下运动，最终挡板会从壳体的内部运动到外部，之后，工作人员将挡板上面的碎渣清除，由于整个挡板运动到了壳体的外部，从而方便工作人员清除碎渣；
S3完成废水处理装置的复原：工作人员使两个移动板向两侧运动，移动板带动限位杆运动，推动活动板，使两个活动板向相互靠近的方向运动，使活动板恢复到正视图的结构剖面所示的状态，活动板通过第二转轴向上顶动连接块，连接块带动挡板向上运动，挡板运动到壳体的内部，挡板的顶部与限位板的底部相互接触，通过连接杆将销轴插入活动板中，当挡板的顶部与限位板的底部相互接触时，竖板上面开设的通口会对准限位杆，此时，工作人员松开移动板，限位弹簧通过移动板带动限位杆运动，限位杆贯穿竖板且延伸至其外部，通过上述步骤，完成了废水处理装置的复原。
与现有技术相比，本发明的有益效果是：
本发明通过挡板、密封环、限位板、竖板、限位杆、移动板、限位弹簧、密封垫、横板、固定板、滑轨、滑块、第一转轴、连接块、第二转轴、活动板、销轴和连接杆的相互配合，使化工废水处理装置便于清除碎渣，工作人员使两个移动板向两侧运动，移动板带动限位杆运动，限位杆从竖板中脱离，向前侧拉动连接杆，将销轴拆卸下来，由于滑块可以在滑轨的表面滑动，工作人员向两侧拉动两个活动板，活动板运动，最终导致挡板从壳体的内部运动到外部，从而方便工作人员清除挡板上的碎渣，碎渣清除过程省时省力，极大的减轻了工作人员的工作负担，给工作人员带来极大的便利。
本发明通过设置搁置块和减震垫，提升了整个废水处理装置的抗震能力，避免废水处理装置内部元件因震动而损坏，通过设置加固块和中间块，起到了加固固定板的作用，避免固定板因外力的影响而倾斜，通过设置固定杆和把手，方便工作人员向两侧分别拉动两个活动板。
发明人 （梁勇;刘红兵;周将军;）
