申请日 20191218
公开（公告）日 20210126
IPC分类号 C02F9/04; C02F103/18; C02F101/20
摘要
本实用新型提供了一种脱硫废水回收处理系统，包括，将锅炉废水排出的锅炉废水排水器，储存脱硫塔废水的脱硫废水池，将碱加入到脱硫废水池中的加药池，将将硬水转化成软水的软化水处理器，回收废水的废水回收水池，用来流通水的管道。本实用新型的脱硫废水回收系统，充分利用了锅炉排污水中的钙镁离子，和软水中的钠离子，与脱硫废水中的亚硫酸和硫酸盐进行中和反应，利用加药池中氢氧化钙、氢氧化钠和脱硫废水中的重金属离子反应，将重金属离子还原成氢氧化物沉淀物，从而将锅炉中的废水和脱硫塔的脱硫废水处理成符合回收标准的清洁水。
权利要求书

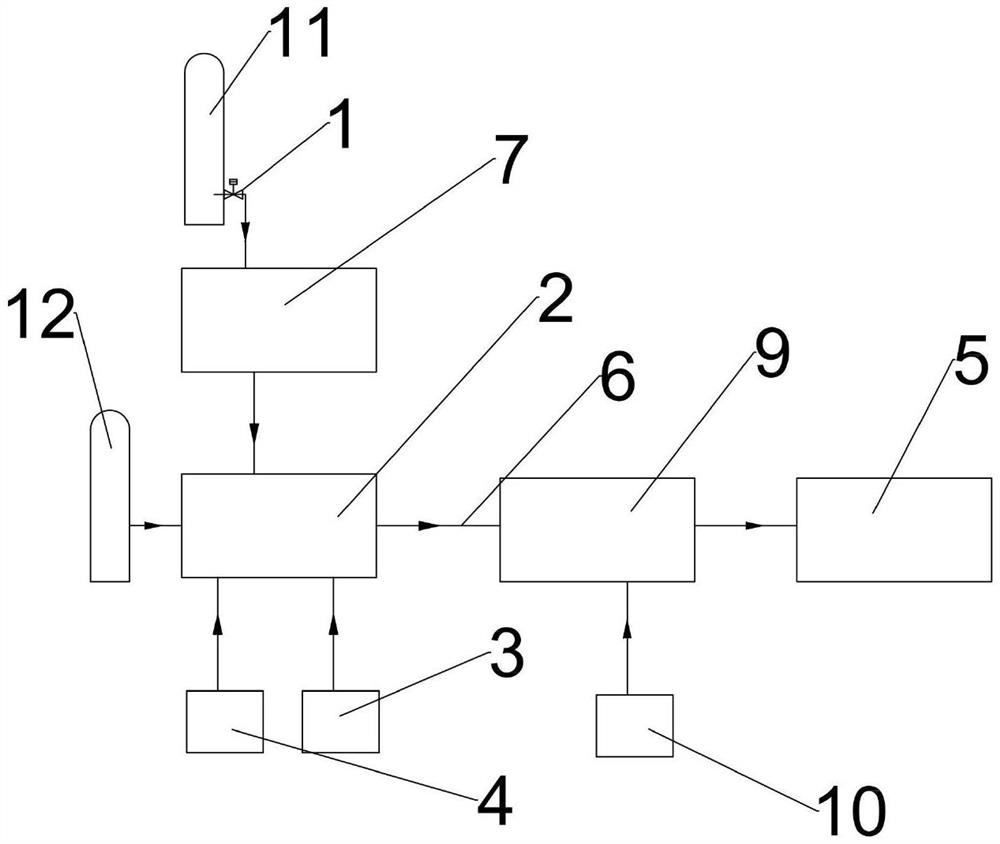

1.一种脱硫废水回收处理系统，其特征在于，包括，排出锅炉废水的锅炉废水排水器(1)，储存脱硫塔废水的脱硫废水池(2)，与将碱加入到脱硫废水池(2)中的加药池(3)，将硬水转化成软水，并将软水排入到脱硫废水池(2)中的软化水处理器(4)，储存回收废水的废水回收水池(5)，用来流通水的管道(6)。
2.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述脱硫废水回收处理系统还包括锅炉废水排水池(7)，锅炉废水排水器(1)将锅炉废水排入到锅炉废水排水池(7)中。
3.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述加药池(3)中加入的碱为氢氧化钙、氢氧化钠、碳酸钠或氧化钙。
4.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述加药池(3)内加入絮凝剂。
5.如权利要求1所述的脱硫废水回收处理系统，其特征在于，脱硫废水池(2)中安装表面涂覆陶瓷层的螺旋搅拌器(8)。
6.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述管道上加装抽水泵。
7.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述脱硫废水池(2)、废水回收水池(5)中安装温度传感器，PH检测传感器，水硬度检测传感器。
8.如权利要求1所述的脱硫废水回收处理系统，其特征在于，所述脱硫废水回收处理系统还包括清水处理池(9)，清水处理池(9)设置在脱硫废水池(2)之后，废水回收水池(5)之前。
9.如权利要求8所述的脱硫废水回收处理系统，其特征在于，所述清水处理池(9)上设有絮凝剂添加装置(10)。
说明书
一种脱硫废水回收处理系统
技术领域
本实用新型涉及一种废水回收处理系统，特别是一种活性炭制备脱硫塔的脱硫废水回收处理系统。
背景技术
在活性炭生产过程中，利用脱硫塔对活性炭生产废气进行脱硫处理，脱硫废水中主要成分为含有镁离子、钙离子、氯离子、硫酸离子和各种重金属离子，脱硫废水中含有较多的酸性成分，具有较强的腐蚀性。
现有技术利用石灰石和石膏对活性炭脱硫塔的废水进行处理，但处理后的脱硫废水中含有大量的钙镁离子，并且硫酸钙基本呈现饱和状态，一旦温度升高，脱硫废水容易结垢，影响设备使用寿命。
专利公告号为CN 206463770U的“一种发电厂脱硫废水回收处理系统”公开了一种脱硫废水回收系统，该方案提供的发电厂脱硫废水回收处理系统包括：石膏旋流器、事故浆液箱、皮带脱水机围堰、废水集水池、皮带脱水机汽水分离器、回收水池来抑制Cl-的生长。
专利公开号为CN110526453A的“处理脱硫废水的方法”利用电化学催化系统对废水进行絮凝处理，但技术方案设备要求高，对脱硫废水的回收处理成本高。
实用新型内容
本实用新型针对现有技术对脱硫废水回收处理的设备要求高，废脱硫废水处理步骤繁琐等技术缺陷，本实用新型提供了一种步骤简单，设备要求低的脱硫废水回收系统，
本实用新型的技术效果通过以下技术方案实现的：
一种脱硫废水回收处理系统，其特征在于，包括，安装在锅炉上的锅炉废水排水器，储存脱硫塔废水的脱硫废水池，与将碱加入到脱硫废水池中的加药池，将硬水转化成软水，并将软水排入到脱硫废水池中的软化水处理器，储存回收废水的废水回收水池，用来流通水的管道。锅炉中废水主要含有钙镁离子、脱硫废水的主要成分是亚硫酸盐、硫酸盐和重金属离子，利用锅炉废水中的钙镁离子与脱硫废水中的亚硫酸盐和硫酸盐反应，从而去除脱硫废水池中的亚硫酸盐和硫酸盐。
进一步，所述锅炉废水排水器将锅炉废水排入到锅炉废水排水池中，由于锅炉废水温度很高，所以先将锅炉废水排入到废水排水池中，将废水温度降到适当温度，有利于锅炉废水在脱硫废水池中的反应进行。
进一步，所述加药池中加入的碱为氢氧化钙、氢氧化钠、碳酸钠或氧化钙。加入氢氧化钙、氢氧化钠，氢氧化钙、氢氧化钠可将脱硫废水中的Fe3+、Zn2+、Cu2+、Ni2+、Cr3+等重金属离子还原生产氢氧化物固体。
进一步，所述加药池内可加入絮凝剂，絮凝剂有利于将废水中的悬浮物杂质沉淀，有利于提高回收水质。
进一步，脱硫废水池安装以金属骨架，表面涂覆陶瓷层的螺旋搅拌器，由于脱硫废水池中的废水腐蚀性强，所以利用陶瓷涂覆螺旋搅拌器表面可增加螺旋搅拌器的耐腐蚀性，延长了螺旋搅拌器的使用寿命，螺旋搅拌器可将脱硫废水池中的脱硫废水、锅炉废水，碱充分混合均匀，有利于脱硫废水池的废水处理反应。
进一步，所述管道上加装抽水泵。
进一步，所述脱硫废水池、废水回收水池中安装温度传感器，PH 检测传感器，水硬度检测传感器。水池中安装各类传感器用来实时检测水质，以确定处理后的废水是否达到排放或回收标准。
进一步，所述的脱硫废水回收处理系统，还包括清水处理池，清水处理池设置在脱硫废水池之后，废水回收水池之前。清水处理池的作用是将处理后各项排污制备到达标准后的水中的悬浮物进行聚沉处理，使水中的悬浮物聚沉在水底，将处理后的水变得清澈。
进一步，所述清水处理池上设有絮凝剂添加装置。加入絮凝剂有助于水中悬浮物的聚沉。
本实用新型的脱硫废水回收系统，充分利用了锅炉排污水中的钙镁离子，和软水中的钠离子，与脱硫废水中的亚硫酸和硫酸盐进行中和反应，利用加药池中氢氧化钙、氢氧化钠与脱硫废水中的重金属离子反应，将重金属离子还原成氢氧化物沉淀物，从而将锅炉中的废水和脱硫塔的脱硫废水回收为符合回收标准的清洁水。
本实用新型的脱硫废水回收系统利用锅炉废水与脱硫塔废水的中和进行清洁处理，节约了锅炉废水的回收处理设备和脱硫塔废水的回收处理设备。本实用新型处理后的废水符合废水的各项回收指标。
发明人 （霍焕儒）
